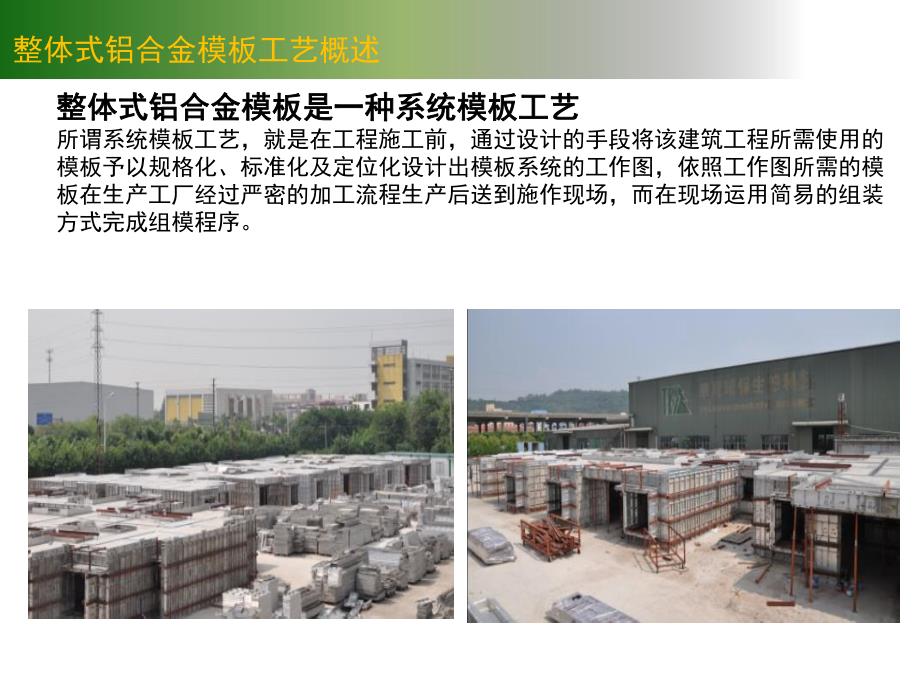

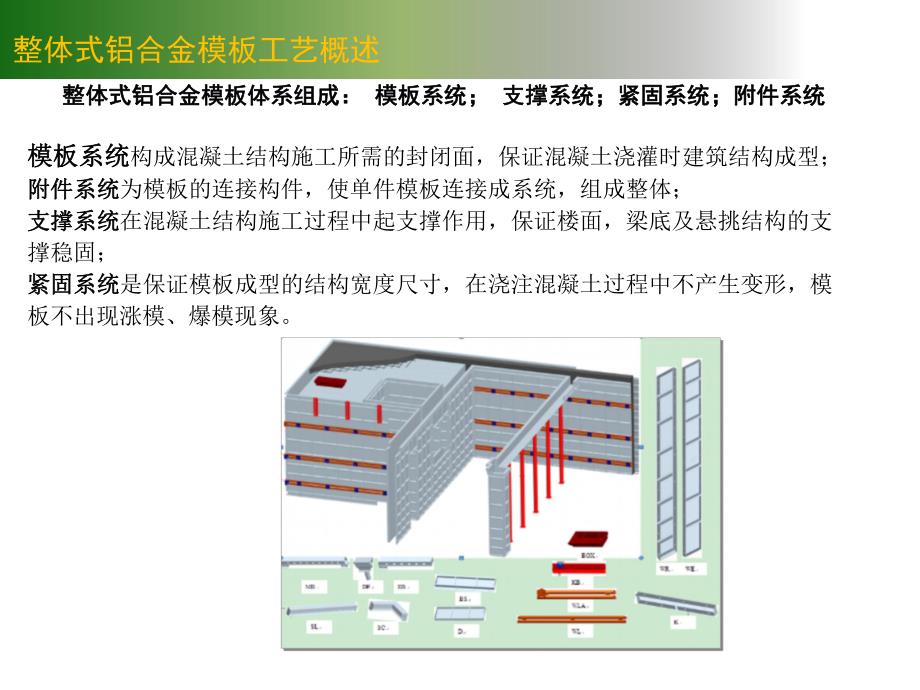

1、u 实体作业解析及细部构造做法u 整体式铝合金模板成本分析u 整体式铝合金模板操作流程u 整体式铝合金模板工艺概述整体式铝合金模板是一种系统模板工艺整体式铝合金模板是一种系统模板工艺 所谓系统模板工艺，就是在工程施工前，通过设计的手段将该建筑工程所需使用的模板予以规格化、标准化及定位化设计出模板系统的工作图，依照工作图所需的模板在生产工厂经过严密的加工流程生产后送到施作现场，而在现场运用简易的组装方式完成组模程序。整体式铝合金模板工艺概述 整体式铝合金模板体系组成：整体式铝合金模板体系组成：模板系统；模板系统；支撑系统；紧固系统；附件系统支撑系统；紧固系统；附件系统模板系统模板系统构成混凝土结
2、构施工所需的封闭面，保证混凝土浇灌时建筑结构成型；附件系统附件系统为模板的连接构件，使单件模板连接成系统，组成整体；支撑系统支撑系统在混凝土结构施工过程中起支撑作用，保证楼面，梁底及悬挑结构的支撑稳固；紧固系统紧固系统是保证模板成型的结构宽度尺寸，在浇注混凝土过程中不产生变形，模板不出现涨模、爆模现象。整体式铝合金模板工艺概述铝合金模板工艺介绍铝合金模板工艺介绍u根据建筑图深化设计铝模拼装图u业主/设计院审查批准u铝模生产制作u铝模厂内试拼装u业主/设计院/监理厂内预验收及调整u系统编号及拆装打包运抵地盘u场地移交复线、验标高u现场拼装及验收 事前规划品质精度施工高效混凝土成型品质高周转使用次
3、数多回收价值高节省人工及成本缩短工期、降低成本环保卫生优品质、环保、高效优品质、环保、高效整体式铝合金模板工艺概述u 实体作业解析及细部构造做法u 整体式铝合金模板成本分析u 整体式铝合金模板操作流程u 整体式铝合金模板工艺概述铝合金模板设计制作流程铝合金模板加工铝合金模板加工模板试拼装模板试拼装/检验检验模板出货模板出货/运输运输/安放安放模板现场安装模板现场安装拆模拆模铝合金模板深化设计铝合金模板深化设计整体式铝合金模板操作流程设计平面图设计平面图墙柱配模图墙柱配模图模板加工图模板加工图节点大样图节点大样图铝模深化设计1XL4(XL)1920171852167108914121513111
4、63421221:100Sub-Ti t l e 子项名称Dr awi ng t i t l e 图纸名称Dr awnPr oj ect Ti t l e 工程名称:Count er Si gnat ur e 会签给排水Cl i ent 业主结 构建 筑总 图绘 图燃 气电 气弱 电暖 通Speci al Fi el d i n Char gePr oj ect Pr i nci pal设 计项目负责专业负责Desi gn Checked Desi gn校 对Checked审 核Exami ned审 定Ai r DEF.DWG.NO.Desi gn NO.设计合同号Sub-t i t l e
5、NO.子项号Scal e 比例Cer t i f i ed NO.广州市番禺区迎宾路TELFAX传 真:020-39218506电 话:020-39218586 13902380966PC邮 编:511400ADD地 址:证书号:证书等级:Gr adeVER.NO.版 次VER.NO.版 次日 期Dat e GUANGZHOU KI NGDRAGON METALSPRODUCT CO.,LTD注:天安节能科园产业大厦1座日 期Dat e VER.NO.版 次日 期Dat e 人防图号VER.NO.DWG.NO.图号Dat e 日期DWG.STYLE版号图 别300800200100800200
6、350700950整体式铝合金模板操作流程型材下料型材下料冲孔与焊接冲孔与焊接铝模半成品铝模半成品QCQC检查检查清洗清洗铝模成品铝模成品铝模半成品铝模半成品铝模生产制作整体式铝合金模板操作流程 厂内试拼装及验收整体式铝合金模板操作流程 厂内编号拆装打包运抵现场整体式铝合金模板操作流程铝模板现场安装整体式铝合金模板操作流程五天标准工期分析五天标准工期分析7)第五天第五天-15:00第五天第五天17:00 测量放线测量放线 扎墙身钢筋，并完成水电预留预埋扎墙身钢筋，并完成水电预留预埋 拆下层墙板，传至上层进行墙柱模板安装拆下层墙板，传至上层进行墙柱模板安装 拆下层梁板模板，传至上层安装拆下层梁板
7、模板，传至上层安装绑扎梁钢筋，支设异型悬挑构件模板并进行墙绑扎梁钢筋，支设异型悬挑构件模板并进行墙柱模板调整加固柱模板调整加固 绑扎楼板钢筋，穿插进行楼板水电预留预埋绑扎楼板钢筋，穿插进行楼板水电预留预埋 楼面清理，复核尺寸，混凝土浇筑准备楼面清理，复核尺寸，混凝土浇筑准备 混凝土浇筑混凝土浇筑上一层测量放线上一层测量放线1)第一天第一天2)第二天第二天07：00-12：003)第二天第二天-14:00第三天第三天18:005)第四天第四天-07:00第四天第四天15:006)第四天第四天-15:00第五天第五天15:008)第五天第五天-17:00第五天第五天23:009)第六天第六天-08
8、:00 合理的工期确保结构的安全和高标准的质量整体式铝合金模板操作流程单立杆支撑楼面模板楼面楼面楼面板拆除演示楼面板拆除演示整体式铝合金模板操作流程单立杆支撑梁梁梁底板拆除演示梁底板拆除演示整体式铝合金模板操作流程拆模后混凝土光感效果整体式铝合金模板操作流程u 实体作业解析及细部构造做法u 整体式铝合金模板成本分析u 整体式铝合金模板操作流程u 整体式铝合金模板操作流程u 整体式铝合金模板工艺概述前期准备1、图纸深化（大约耗时20d)l配合水电预埋及精装、电梯等要求进行深化l完成所有的报批报建手续，并组织多部门的图纸会审，严禁图纸变更完成所有的报批报建手续，并组织多部门的图纸会审，严禁图纸变更
9、 2、铝模生产及试拼（一个月）l在生产之前图纸不得发生变更，否则对生产周期及整体的配板造成很大影响l试拼完成后各相关单位技术人员在工厂内进行复核，编号标识，确认合格后打包运输至施工现场3、现场施工l铝模运抵现场后材料堆放场地需平整，否则铝模将产生变形l清点数量，复核每块模板的尺寸和平整度复核每块模板的尺寸和平整度，符合设计要求实体作业解析及细部构造做法结构施工工艺流程从楼层放线开始到混凝土浇筑结束，三层结构施工耗时7天实体作业解析及细部构造做法模板连接l简单机械化的拼接l操作便利，工人水平要求不高l无缝拼接，避免漏浆与错台实体作业解析及细部构造做法立杆调节方便l调节部位位于中部方便操作l可进行
10、粗调及微调实体作业解析及细部构造做法顶部支撑l顶部支撑构件采用内插式l稳固、方便、有效l早拆体系，周边模板可以先拆除实体作业解析及细部构造做法斜撑l斜撑采用膨胀螺丝打入楼板稳定性强l稳固、方便、有效l周边模板可以先拆除l单个工人即可调整墙板的垂直度和平整度实体作业解析及细部构造做法铁链拉结l用铁链进行拉结有效控制垂直度l工人操作简单方便l实现顶拉结合，控制墙柱垂直度和平整度实体作业解析及细部构造做法线盒及线管定位l线盒、线管洞口定位一致l第一层必须进行校核减少更改实体作业解析及细部构造做法线盒及洞口固定l线盒采用膨胀帽进行卡口便于拆除l水管洞口采用螺杆进行固定实体作业解析及细部构造做法洞口过梁
11、l洞口有过梁处图纸深化修改模板l过梁与梁同时浇筑实体作业解析及细部构造做法降板l降板模板采用缩进式模板l通过螺栓链接，拆模方便l对减少降板处阳角破坏有较好效果实体作业解析及细部构造做法沉降缝处大板l沉降缝工人无操作面，采用大模l大模采用特殊螺丝进行整体固定l采用两端进行拉牢实体作业解析及细部构造做法 楼梯间全部采用铝合金模板封闭，在底部留置观察口，确保楼梯的整体性和尺寸一致，观感效果非常好。实体作业解析及细部构造做法预留洞口洞口定位一致洞口边采用斜面上大下小便于后续封堵主要用于材料的传递实体作业解析及细部构造做法采用植物油作为脱模剂：减少粘模；确保混凝土表面观感质量；实体作业解析及细部构造做法
12、运输l第一次模板上楼使用塔吊l后续全部采用人工进行传递l模板最大尺寸为0.42.7m，重量不到20kg实体作业解析及细部构造做法现场安全文明施工现场安全文明施工所有周转材料均无需落地；现场不设置木工加工区；操作层整洁有顺；混凝土浇筑过程中无落地灰；外架独立设置，整洁，一目了然；早拆体系使结构层无凌乱材料；无需占用塔吊时间无涨模漏浆现象实体作业解析及细部构造做法u 实体作业解析及细部构造做法u 整体式铝合金模板成本分析u 整体式铝合金模板操作流程u 整体式铝合金模板操作流程u 整体式铝合金模板工艺概述 以一栋单层建筑面积900平米的30层标准层的高层作为计算载体。总建筑面积27000平米，混凝土
13、接触面积比按3.2计算，所需模板数量为86400平米。整体式铝合金模板成本分析使用木模+方木+钢管的传统混凝土结构模板支撑体系 材料分项计算依据费用计算配置模板面积（）每套模板平均周转10次，配置3.5套模板3.2x900 x3.5=10080模板费用（元）每平米模板51.2元10080 x51.2元/=516096元木方费用（元）每平米模板配3.5米木方，每米木方9.3元10080 x3.5x9.3元/米=328104元钢管、扣件租赁费（元）工期7天/层，总工期5个月，内模架钢管200kg/，扣件140只/吨钢管，钢管80元/吨.月；扣件0.25元/只.月钢管：900 x0.2x80 x5=
14、72000元 扣件：900 x0.2x0.25x5x140=31500元合计总费用30层整栋计算947700元材料费单价按建筑面积35.1元/人工费按建筑面积86.4元/附材及耗损费用按建筑面积3元/使用木模板的平米造价材料费+人工费+耗材费，按建筑面积计算124.5元/整体式铝合金模板成本分析 整体式铝合金模板可采用租赁或购买的方式，根据厂家提供理论数据，可最多重复使用300次，如结构造型发生变化，则需要返厂重新加工，每次按30%的返厂率计算，返厂部分需另外增加700元/的加工费。铝合金模板(租赁)计算规则费用铝合金模板(购买)计算规则费用租费(包括附材,按建筑平米计算)30元/*3.2=9
15、6元/购买价按铝合金模板面积1500元/周转30次按建筑面积计算1500*900*3.2/27000=160元/周转60次在上一次的模板上加工,需增加700元/,同样修建一栋单层建面900平米30层建筑(1500*900*3.2+900*3.2*0.3*700)/(27000*2)=91.2元/周转90次同上(1500*900*3.2+900*3.2*0.3*700*2)/(27000*3)=68.2元/周转120次 同上(1500*900*3.2+900*3.2*0.3*700*3)/(27000*4)=56.8元/周转300次 同上(1500*900*3.2+900*3.2*0.3*700
16、*9)/(27000*10)=36.1元/人工费按建筑面积70.4元/人工费按建筑面积70.4元/合计按建筑面积166.4元/合计按建筑面积230.4元/(30次)；161.6元/(60次)；138.6元/(90次)；127.2元/(120次)；106.5元/(300次)材料30次60次90次120次300次木模124.5124.5124.5124.5124.5铝合金模板（购买）230.4161.6138.6127.2106.5铝合金模板（租赁）166.4166.4166.4166.4166.4整体式铝合金模板成本分析 木模、铝合金模板（购买）、铝合金模板（租赁）费用一览表 铝合金模板如果购买，单一项目周转使用60次，在成本方面才能持平木模板(包括铝合金模板不用后，当废料处理）。如果购买铝合金模板持续周转，需返厂，则使用铝合金模板周转80次即可与木模费用持平(包括铝合金模板不用后，当废料处理）。整体式铝合金模板墙柱大钢模使用部位所有墙柱楼板等墙柱组成材料铝合金，小板，轻巧，可单人拆卸钢材，大板，笨重，需起重设备配合装卸安装及拆卸两个人配合即可完成安装，周转，安装拆卸均无需塔吊，施工难度
