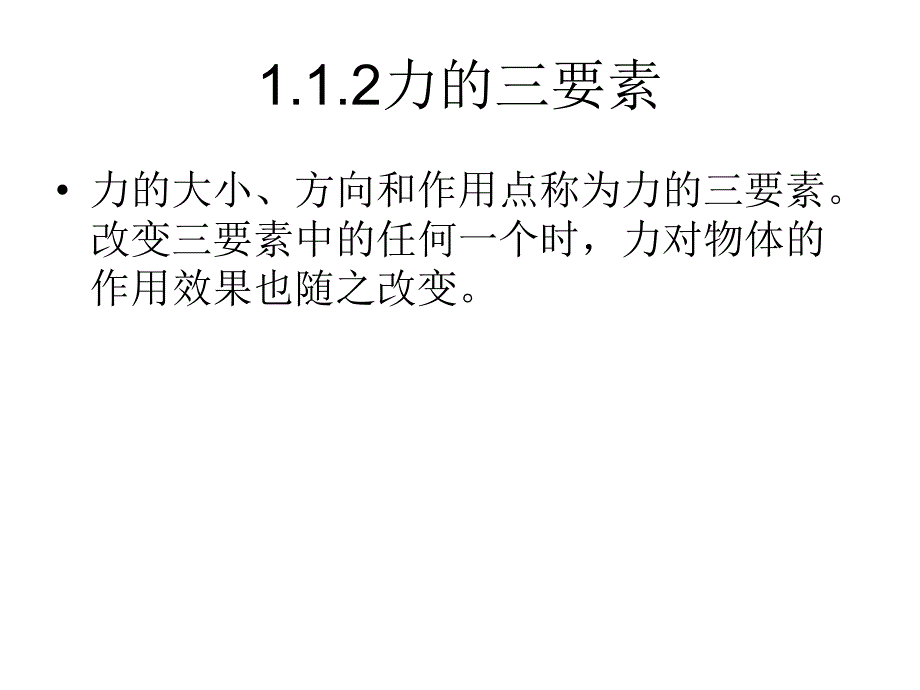

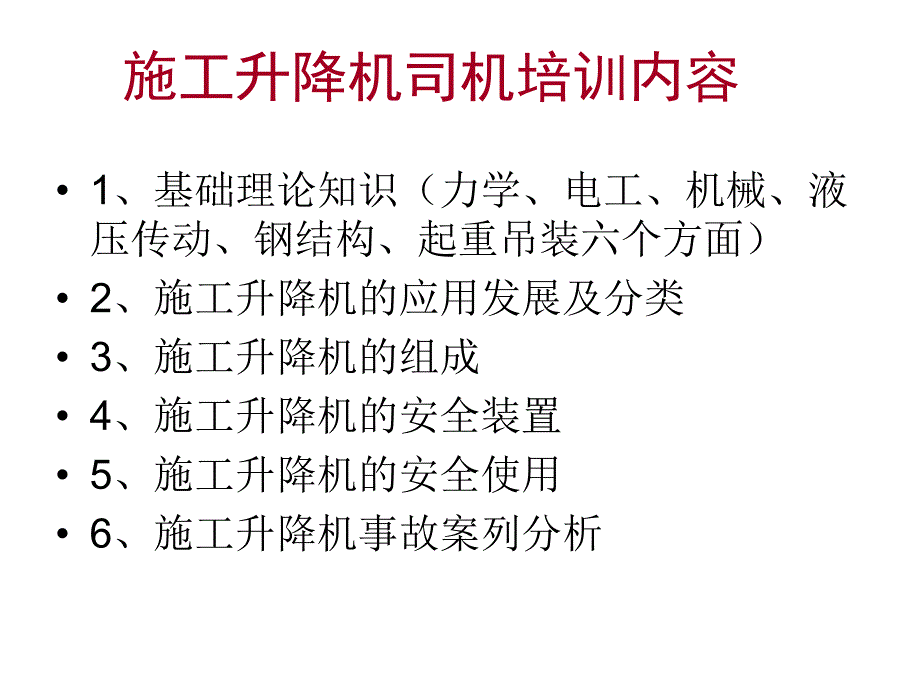

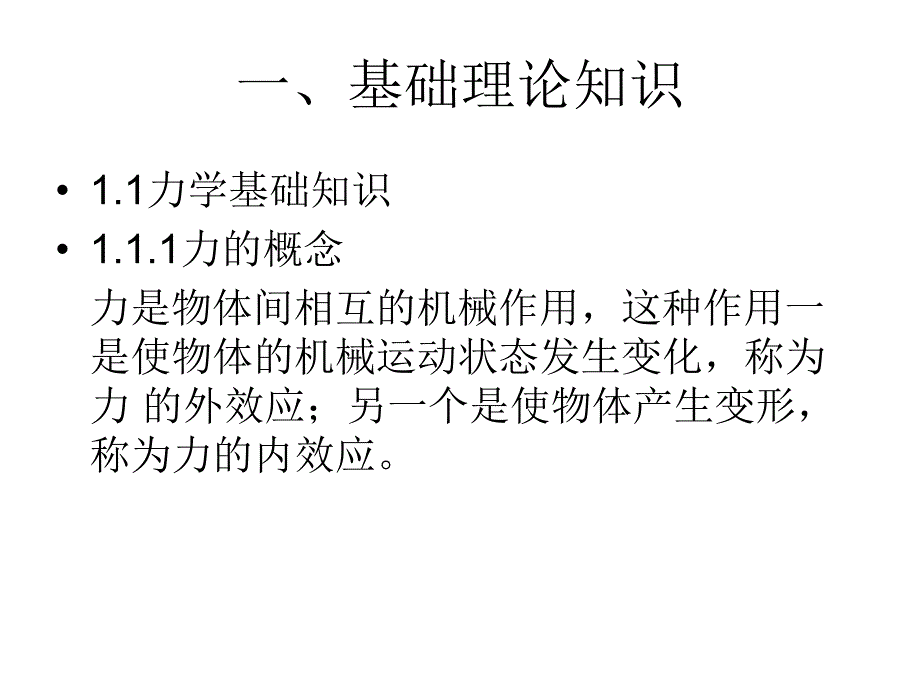

1、施工升降机司机培训内容 1、基础理论知识（力学、电工、机械、液压传动、钢结构、起重吊装六个方面）2、施工升降机的应用发展及分类 3、施工升降机的组成 4、施工升降机的安全装置 5、施工升降机的安全使用 6、施工升降机事故案列分析一、基础理论知识 1.1力学基础知识 1.1.1力的概念 力是物体间相互的机械作用，这种作用一是使物体的机械运动状态发生变化，称为力 的外效应；另一个是使物体产生变形，称为力的内效应。1.1.2力的三要素 力的大小、方向和作用点称为力的三要素。改变三要素中的任何一个时，力对物体的 作用效果也随之改变。1.1.3力的单位 在国际单位制中，力的单位是牛顿，国际符号是“N”。

2、我国采用国际单位制，但有些 地方仍采用工程单位制，以“公斤力”或“吨力”作为力的单位，它们之间的换算关 系是：1 公斤力(1kgf)=9.8 牛(N)1.1.4力的性质 1二力平衡原理 物体在两个力的作用下保持平衡的条件是：这两个力的大小相等，方向相反，且作用 的同一条直线上。2可传性 3作用力与反作用力（大小相等、方向相反）1.1.5力矩 力的作用可以改变物体的运动状态，或者使物体发生变形，力还可以使物体发生转动。力使物体转动的效果，不仅跟力的大小有关，还跟转动轴心到力的作用线的距离(即力臂)有关。物体转动的效应与力、力臂大小成正比。力与力臂的乘积称为力矩，若力为 F，力臂为 L，则力矩 M

3、=FL，力矩的国际单位为牛顿米 M=FL（牛顿米）1.2电工基础知识 1.2.1基本概念 （1）电流、电压和电阻 a.电荷的定向移动叫做电流。b.电荷之所以能够流动，是因为有电位差。电位差也就是电压。电压是形成电流的原因。c.电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。I=Q/t （I：电流强度；Q：通过导体截面的电荷量；t：电荷通过时间）（2）电路的类别 串联、并联和混联（3）电路的状态 通路、开路和短路（4）三相交流电 三个具有相同频率、相同振幅，但在相位上彼此相差120的正弦交流电压、电流或电动势，统称为三相交流电1.2.2交流电动机（1）交流电动机的分类 异步电动机和同步

4、电动机（2）三相异步电动机的结构 三相异步电动机又称为三相感应电动机，主要是由定子和转子组成，转子有可分为鼠笼式和绕线式。a.定子：定子铁芯、定子绕组、基座、端盖。B.转子：转子铁芯、转子绕组、转轴。1.2.3低压电器（1）主令电器 主令电器是一种向外发送指令的电器，主要有按钮、行程开关、万能转换开关，接近开关等。利用它们可以实现人对控制电器的操作或实现控制电路的顺序控制。1）控制按钮 2）行程开关 3）万能转换开关 4）主令控制器（2）空气断路器 低压空气断路器又称为自动空气开关或空气开关，属于开关电器。是用于当电路中发生过载、短路或欠压等不正常情况时，能自动分断电路的电器。（3）接触器（4

5、）继电器1.3机械基础知识 1.3.1概述（1）机器：机器由原动部分、传动部分和工作部分组成。机器有以下三个共同的特征：1）机器是由许多部件组合而成的。2）机器中得构件之间具有确定的相对运动。3）机器能完成有用的机械功或者实现能量转换。（2）机构：机构具有机器的前两个特征。（3）运动副：使两物体直接接触而又能产生一定相对运动的连接。1）低副：两构件之间作面接触的运动副。转动副 移动副 螺旋副 2）高副：两构件之间作点或线接触的运动副。1.3.2齿轮传动（1）齿轮传动的特点 1）优点：传动效率高 结构紧凑、体积小 工作可靠，使用寿命长 传动比固定可靠，传动运动准确可靠。能实现平行轴间、相交轴间及

6、空间相错轴间的多种传动。2）缺点 制造齿轮需要专门的机床、刀具和量具，工艺要求较严，对制造的精度要求高，因此成本较高。齿轮传动一般不宜承受剧烈的冲击和过载。不宜用于中心距较大的场合。（2）齿轮传动的分类 根据轴的相对位置，分为三类，两轴平行、两轴相交、两轴交错。按工作时圆周速度的不同，分低速、中速、高速三种。按工作条件不同，分闭式齿轮传动（封闭在箱体内，并能保证良好润滑的齿轮 传动）、半开式齿轮传动（齿轮浸入油池，有护罩，但不封闭）和开式齿轮传动（齿轮暴 露在外，不能保证良好润滑）三种。（3）齿轮传动的实效形式 齿轮传动由于某种原因不能正常工作，称为失效。常见的轮齿失效形式有以下两种：齿面磨损

7、和齿根折断两类。齿面磨损主要有以下三种形式：齿面磨损、齿面点蚀、齿面胶合。1.3.3蜗杆传动 蜗杆传动的主要特点是工作平稳、噪声小，蜗杆螺旋角小时可具有自锁作用。但传动效率低，价格比较昂贵。1.3.4键销连接（1）键连接：键连接时由零件的轮毂、轴和键组成。（2）销连接 销是标准件，基本形式有圆柱销和圆锥销两种。圆柱销连接不宜经常装拆，否则会降低定位精度和连接的紧固性。1.3.5轴 轴是组成机器中得最基本的和主要的零件，一切作旋转运动的传动零件，都必须安装在轴上才能实现旋转和传动动力。（1）常用轴的种类 1）按照轴的轴线形状不同，可以把轴分为曲轴和直轴。2）按照轴的所受载荷不同，可将轴分为心轴、

8、转轴和传动轴。（2）轴的结构 轴主要由轴颈、轴头、轴身、轴肩、轴环组成。1.3.6轴承 1轴承的功能和类型（1）轴承功用。轴承是支承机器转动或摆动零、部件的零件。其功用是支承轴及轴上零件，保持轴的 旋转精度和减少轴与支承间的摩擦和磨损。（2）轴承的类型和特点。轴承按照工作时摩擦性质不同，可分为滑动轴承和滚动轴承；按照受载荷方向不同，可分为向心轴承、推力轴承和向心推力轴承。特点：a、滑动轴承适用于 高速、高精度、重载和有较大冲击的场合，也应用于不重要的低速机器中。b、滚动轴承具有 摩擦阻力小，易起动，适用范围广，轴向尺寸小，润滑和维修方便，应用广泛。滚动轴承存在的缺点：1）承受冲击载荷的能力较差

9、。2）运转不够平稳，有轻微的振动。3）不能剖分装配，只能轴向整体装配。4）径向尺寸比滑动轴承大。1.3.7联轴器 常用联轴器可分为两大类：刚性联轴器、弹性联轴器。其中具有缓冲吸振，可补偿较大轴向位移的是弹性联轴器1.3.8制动器 制动器是利用摩擦副中所产生的摩擦力矩来实现制动的。制动器常安装在机器的高速轴上，这样所需的制动力矩小，可减小制动器的尺寸。下面介绍几种按构造分常见的制动器：带式制动器；块式制动器；盘式和锥式制动器。按照工作状态分：常闭式制动器；常开式制动器。制动器的报废：1）可见裂纹；2）制动块摩擦衬垫磨损量达原厚度的50%；3）制动轮表面磨损量达1.52mm；4）弹簧出现塑性变形；

10、5）电磁铁杠杆系统空行程超过其额定行程的10%。1.4液压传动基础知识（1）液压传动的基本原理：液压系统利用液压泵将原动机的机械能传唤为液体的压力能，通过液体压力能的变化来传递能量。（2）液压传动系统的组成 1）动力元件 2）执行元件 3）控制元件 4）辅助元件 5）工作介质1.4.2液压系统的主要元件 控制元件 1）溢流阀 2）减压阀 3）顺序阀 4）换向阀 其中123为压力控制阀1.4.4液压系统的维护保养 换油周期按以下几种方法确定：（1）综合分析测定法（2）固定周期换油法（3）经验判断法 a、当液压油变成乳白色，或混入空气或水，应分离水汽或换油；b、当液压油中有小黑点，或发现混入杂质、

11、金属粉末，应过滤或换油；c、当液压油变成黑褐色，或有臭味、氧化变质，应全部换油。1.5钢结构基础知识 1.5.1钢结构的特点 坚固耐用、安全可靠。自重小、结构轻巧。材质均匀。韧性好。易加工。1.5.5钢结构的连接（1）焊接连接（2）螺栓连接 普通螺栓连接 高强度螺栓连接（8.8、9.8、10.9、12.9四个等级）（3）铆接连接1.6起重吊装基础知识 起重吊装作业时设备、设施安装、拆卸过程中的一个重要环节。对于不同的设备、设施，在运输和安装过程中，必须使用适当的起重吊装运输机具，采用相应的起重吊装运输方法。起重吊装是把所要安装的设备、设施，用起重设备或人工方法将其吊运至预定安装的位置上的过程。

12、1.6.2常用的起重索具（1）钢丝绳 1）钢丝绳的选用 能承受所要求的拉力，保证足够的安全系数。能保证钢丝绳受力不发生扭转。耐疲劳，能承受反复弯曲和振动作用。有较好的耐磨性能。与使用环境相适应。必须有产品检验合格证。2）钢丝绳的使用和维护 钢丝绳在卷筒上，应按顺序整齐排列。起升机构和变幅机构，不得使用编结接长的钢丝绳。使用其他方法接长钢丝绳时，必须保证接头连接强度不小于钢丝绳拉断拉力的90%。当吊钩处于工作位置最低点时，钢丝绳在卷筒上的缠绕，除固定绳尾的圈数外，必须不少于3圈。3）钢丝绳的检验检查 钢丝绳外部检查 直径检查 磨损检查 断丝检查 润滑检查1.6.3常用起重吊具（1）吊钩 1）吊钩

13、的分类 吊钩按制造方法可分为锻造吊钩和片式吊钩。锻造吊钩可分为单钩和双钩，片式吊钩也分为单钩和双钩 片式吊钩比锻造吊钩安全，因为吊钩板片不可能同时断裂，个别板片损坏还可以更换。吊钩按钩身断面可分为圆形、矩形、梯形和T字形断面吊钩。2）吊钩安全技术要求 吊钩的危险断面 吊钩的危险断面有三个。吊钩的检验 吊钩的检验一般先用煤油洗净钩身，然后用20倍的放大镜检查钩身是否有疲劳裂纹。对一些大型、重型起重机的吊钩还应采用无损探伤法检验其内部是否存在缺陷，3）吊钩的报废 吊钩禁止补焊，有下列情况之一，应予报废。用20倍放大镜观察表面有裂纹。钩尾和螺纹部分等危险截面及钩筋有永久性变形。挂绳处截面磨损量超过原

14、高度的10%。心轴磨损量超过其直径5%。开口度比原尺寸增加15%。（2）卸扣 卸扣使用注意事项 卸扣必须是锻造的，一般是用20钢锻造后经过热处理而制成，不能使用铸造和补焊的卡环。使用时不能超过规定的载荷。不得从高处往下抛掷卸扣，防止卸扣落地碰撞变形和内部产生损伤及裂纹。卸扣的报废 裂纹磨损达原尺寸的10%本体变形达原尺寸的10%横销变形达原尺寸的5%。（3）钢丝绳夹 钢丝绳夹在使用中需要注意：钢丝绳夹间的距离应等于钢丝绳直径的67倍。钢丝绳夹紧固时必须考虑每个绳夹的合理受力，离套环最远处的绳夹不得首先单独紧固。（4）滑车和滑车组 1）滑车 滑车种类，按滑轮的多少，可分为单门、双门和多门几种；按

15、连接件的结构形式不同，可分为吊钩型、链环型、吊环型和吊梁型。2）滑车组 3）使用注意事项 4）滑轮的报废 裂纹或轮缘破损滑轮绳槽壁磨损量达原壁厚的20%滑轮底槽的磨损量超过相应钢丝绳直径的25%。（5）链式滑车 链式滑车又称为“手拉葫芦”，可分为环链蜗杆滑车、片状链式蜗杆滑车和片状链式齿轮滑车。注意：当手拉链不动时，应查明原因，不能增加人数猛拉，以免发生事故。（6）螺旋口（7）高强度螺栓 高强度螺栓按强度可分为8.8、9.8、10.9、12.9四个等级，施工升降机使用的高强度螺栓等级不应低于8.8级。1.6.4常用的起重工具和设备（1）千斤顶 1）千斤顶的分类 千斤顶有齿条式、螺旋式和液压式三种。2）千斤顶使用注意事项 在顶升过程中，要随时注意千斤顶平整直立，不得歪斜，不得任意加长手柄或操作过猛。顶升过程中，应设保险垫，并随顶随垫，其脱空距离应保持在50mm以内，防止千斤顶倾倒或突然回油而造成事故 用两台或两台以上千斤顶同时顶升一个物体时，要有统一指挥，动作一致，升降同步，保证物体平稳。
