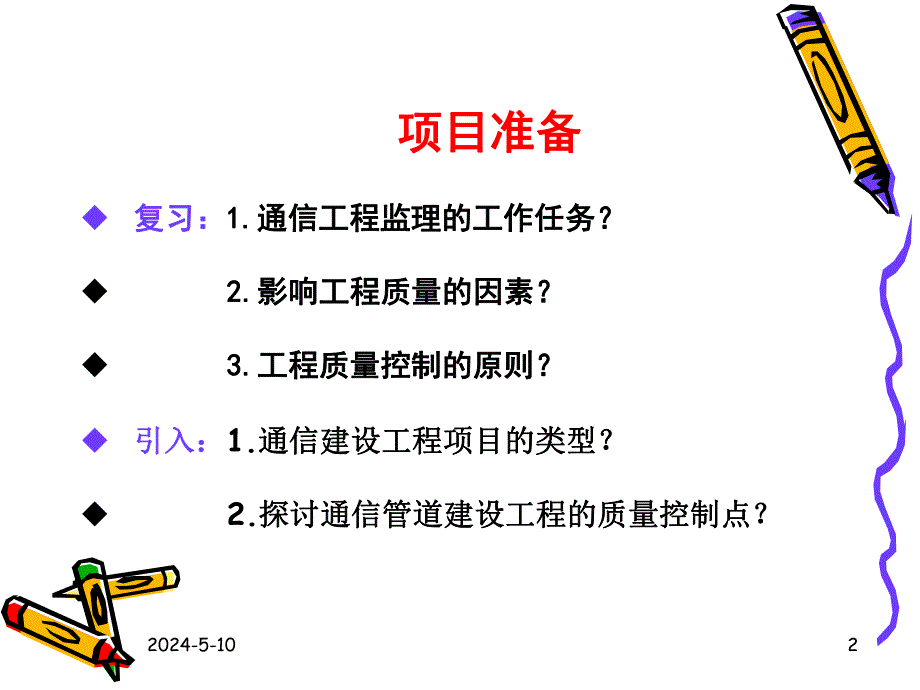

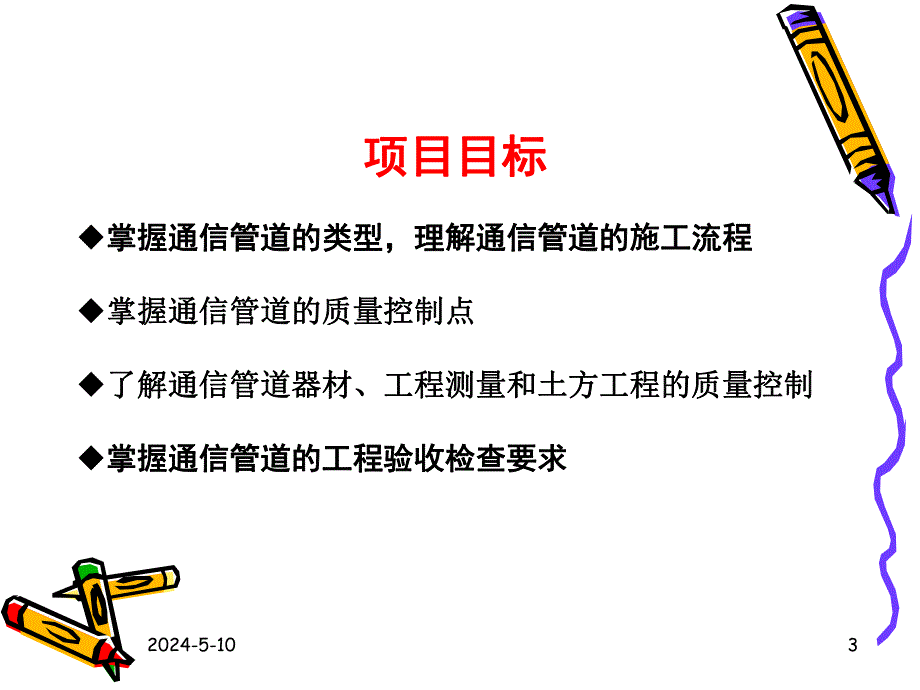

1、2024-5-1012024-5-102项目准备项目准备u 复习：复习：1.1.通信工程监理的工作任务？通信工程监理的工作任务？u 2.2.影响工程质量的因素？影响工程质量的因素？u 3.3.工程质量控制的原则？工程质量控制的原则？u 引入：引入：1.通信建设工程项目的类型？通信建设工程项目的类型？u 2.探讨通信管道建设工程的质量控制点？探讨通信管道建设工程的质量控制点？2024-5-103项目目标项目目标u掌握通信管道的类型，理解通信管道的施工流程掌握通信管道的类型，理解通信管道的施工流程u掌握通信管道的质量控制点掌握通信管道的质量控制点u了解通信管道器材、工程测量和土方工程的质量控制了解
2、通信管道器材、工程测量和土方工程的质量控制u掌握通信管道的工程验收检查要求掌握通信管道的工程验收检查要求 2024-5-104项目任务项目任务u 任务一：通信管道建设工程的基础知识任务一：通信管道建设工程的基础知识u 任务二：通信管道器材的质量控制任务二：通信管道器材的质量控制u 任务三：通信管道工程测量的质量控制任务三：通信管道工程测量的质量控制u 任务四：通信管道土方工程的质量控制任务四：通信管道土方工程的质量控制u 任务五：铺设通信管道的质量控制任务五：铺设通信管道的质量控制u 任务六：通信管道的工程验收检查任务六：通信管道的工程验收检查 1.常用通信管道类型：常用通信管道类型：其中其中
3、PVC-UPVC-U塑管管道用本地网通信管道，塑管管道用本地网通信管道，HIPEHIPE硅芯管硅芯管多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。任务一：通信管道建设工程的基础知识任务一：通信管道建设工程的基础知识2.通信管道的施工流程：通信管道的施工流程：任务一：通信管道建设工程的基础知识任务一：通信管道建设工程的基础知识3.通信管道建设工程的常用术语：通信管道建设工程的常用术语：（1）水泥标号：通信管道工程常用水泥标号分三种：P0.27.5（软练325）P0.32.5（软练425）P0.42.5（软练525）（2）混凝土标号：普通混
4、凝土标号分为C10、C15、C20、C25、C30五种。（3）水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种。（4）标高：用水平仪测得的某点的标杆高度。（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。（6）水准点：测量标高时选定的基准点。（7）红线：城市道路规划所给各类地下管线的断面位置。4.通信管道施工主要程序及质量控制点通信管道施工主要程序及质量控制点质量控制点：质量控制点：指质量指质量活动过程中需要进行重活动过程中需要进行重点控制的对象或实体。点控制的对象或实体。影响工程质量的关键工关键工序序、操作、施工顺序、技术参数、材料、环境、施工机械、自然环境等。（1）检查
5、承包单位的质量、安全控制管理体现是否完善，系统的组织结构、管理制度、检测责任制度、人员配备是否明确、落实。（2）检查承包单位是否制定对于未来的施工期间工程沿线自然环境条件、（现场因素、影响施工质量和施工安全的安全措施、教育方案和检查制度。（3）监督承包单位文明施工、注意环境保护。（4）现场监督与检查，发现施工质量、安全事故隐患时，应及时下达监理通知，要求承包单位整改或暂停施工。5.通信管道安全生产、文明施工措施通信管道安全生产、文明施工措施1.1.一般规定：一般规定：（1）通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。（2）凡有出厂证明的器材，
6、经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。任务二：通信管道器材的质量控制任务二：通信管道器材的质量控制2.2.通信管道工程主要器材通信管道工程主要器材 ：任务二：通信管道器材的质量控制任务二：通信管道器材的质量控制（1）水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。（2）塑料管材的质量、规格、型号应符合设计文件的规定。常用PVC塑管规格有60、63、75、100、110硬塑管、110双壁波纹管。（3）钢管有无缝和有缝钢管两种。
7、钢管用于桥梁或过路。人（手）孔铁件有人孔铁盖、口圈、盖板（手孔）、拉力环、电缆托架、托板、积水罐等。其中人孔铁盖、口圈及手孔盖板分灰铁铸铁和球墨铸铁两种。球墨铸铁用于车行道，灰铁铸铁用于人行道或小区内。人（手）孔铁盖装置（内外盖、口圈）的规格应符合标准圈的规定。（4）通信管道建材：烧结砖或混凝土砌块、砂（天然）、石料（碎石、天然砾石）。通信管道工程中严禁使用耐水性能差、遇水后强度降低的炉渣砖或矽 酸盐砖等。3.3.检验要求：检验要求：（1）水泥管材的规格、型号、孔数、尺寸等（2）塑料管材的规格、型号、长度、物理性能等任务二：通信管道器材的质量控制任务二：通信管道器材的质量控制1.通信管道工程的
8、测量，应按照设计文件及城市规划部门已批准的红线、坐标和高程进行。2.施工前，平面复测允许偏差，但应符合规定规定。复测包括基准点、中心线测量和设置高程基准点测量等。3.施工时，必须按规定规定进行校测。4.直线管道、弯曲管道的测量要求。要求。任务三：通信管道工程测量的质量控制任务三：通信管道工程测量的质量控制1.1.开挖沟开挖沟（1）通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出。待有关单位提出处理意见后方可施工。（2）管道沟开挖时，与其它管线的隔距应符合设计要求。同时注意地下原有管线安全，如煤气管道、自来水管、电力线等。（3）沟深及人手孔坑超过3m时，采用放坡法或设倒土平台
9、，确保人身安全。任务四：通信管道土方工程的质量控制任务四：通信管道土方工程的质量控制2.2.回填回填（1）通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。除设计文件有特殊要求外，应符合下列规定：p 管道顶部30cm以内及靠近管道两侧的回填土内，不应含有直径大于5cm的砾石、碎石等坚硬物；p 管道两侧应同时进行回填土，每回填土15cm厚，应夯实；p 管道顶部30cm以上，每回填土30cm厚，应夯实。（2）回填土前，应先清除沟（坑）内杂物。沟（坑）内如有积水和淤泥，必须排除后方可进行回填土。任务四：通信管道土方工程的质量控制任务四：通信管
10、道土方工程的质量控制2.2.回填回填任务四：通信管道土方工程的质量控制任务四：通信管道土方工程的质量控制3.3.人（手）孔、通道建筑人（手）孔、通道建筑（1）砖、混凝土左右块（以下简称砌块）砌体墙面应平整、美观、不应出现竖向通缝；（2）砖砌体砂浆饱满程度应不低于80%，砖缝宽度应为812mm，同一砖缝宽度一致；（3）砌块砌体横缝应为1520mm，竖缝应为1015mm，横缝砂浆饱满程度应不低于80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象；（4）砌体必须垂直，砌体顶部四角应水平一致；砌体的形状，尺寸应符合图纸要求；（5）设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪
11、斜。抹面厚度、砂浆配比应符合设计规定；勾缝的砌体，勾缝应整齐均匀，不得空鼓，不应脱落或遗漏。（6）通道的建筑规格、尺寸、结构形式，通信内设置的安装铁件等，均应符合设计图纸的规定；一般局内主机房引出建筑物的通道，不应越出局所院墙，其他地方的通信用浅埋通道，其内部净高宜为1.8m；（7）通信管道的弯管道，当曲率半径小于36米时，宜改为通道。3.3.人（手）孔、通道建筑人（手）孔、通道建筑 任务四：通信管道土方工程的质量控制任务四：通信管道土方工程的质量控制4.4.模板、钢筋及混凝土砂浆模板、钢筋及混凝土砂浆（1）装拆模板：通信管道工程中混凝土基础、包封、上覆及人也壁、盖板等。均应按设计图纸的规格要
12、求支架模板。（2）钢筋加工：钢筋品种、规格、型号均应符合设计规定，钢筋表面应洁净,应清除钢筋的浮皮、锈蚀、油渍、漆污等；钢筋应按设计图纸的规定下料，并按规定的形状进行加工，排列的形状及各部位尺寸，主筋与分布筋的位置均应符合设计图纸的规定。严禁倒置。主筋间距误差不大于5mm，分布筋间距误差应不大于10mm。（3）混凝土浇筑：配制混凝土所用的水泥、砂、石和水应符合使用标准。不同种类、标号的水泥不得混合使用；砂和石料的含泥量如超过标准，必须用水洗干净后方可使用。（4）水泥砂浆：凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必须过筛后使用，不得有豆石等较大粒径碎石在内，其配比和养护均应按规定执行。
13、1.地基地基地基处理应符合设计文件的规定。凡采用天然地基而设计又没有具体证明如何处理的，遇下列情况应及时向有关单位反映，待提出处理方案后方可施工。（1）地下水位高于管道及人（手）孔最低高程的；（2）土质松软，有腐蚀性土壤或属于回填的杂土层。任务五：铺设通信管道的质量控制任务五：铺设通信管道的质量控制2.基础基础通信管道一般宜采用素混凝土基础，混凝土的标号、基础宽度、基础厚度应符合设计规定。凡设计规定管道基础使用预制基础板或加钢筋的段落，应按设计处理。任务五：铺设通信管道的质量控制任务五：铺设通信管道的质量控制3.管道铺设管道铺设通信管道铺设前应检查管材及配件的材质、规格、程式和断面的组合必须符
