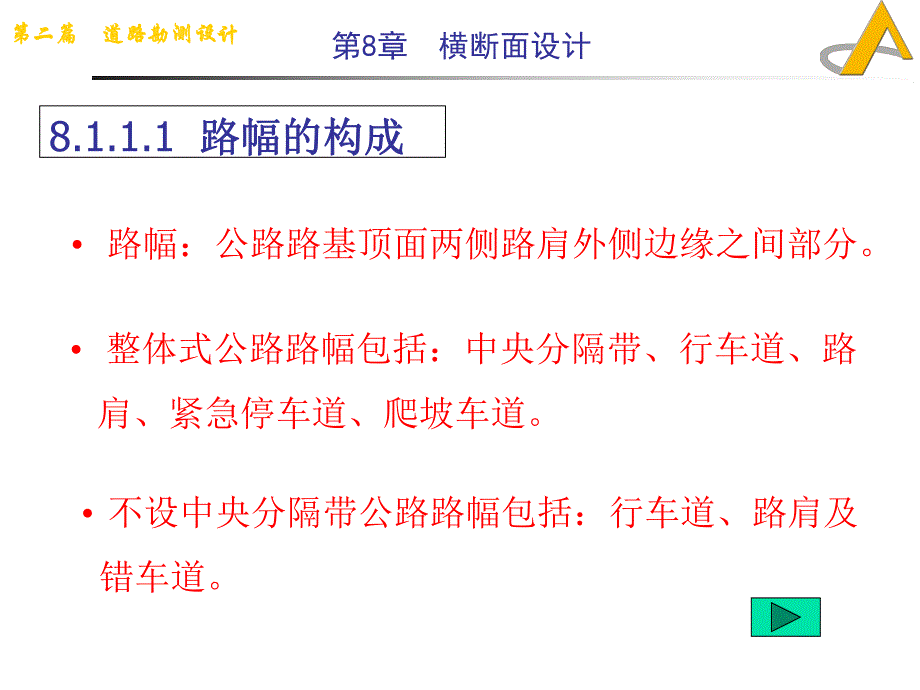

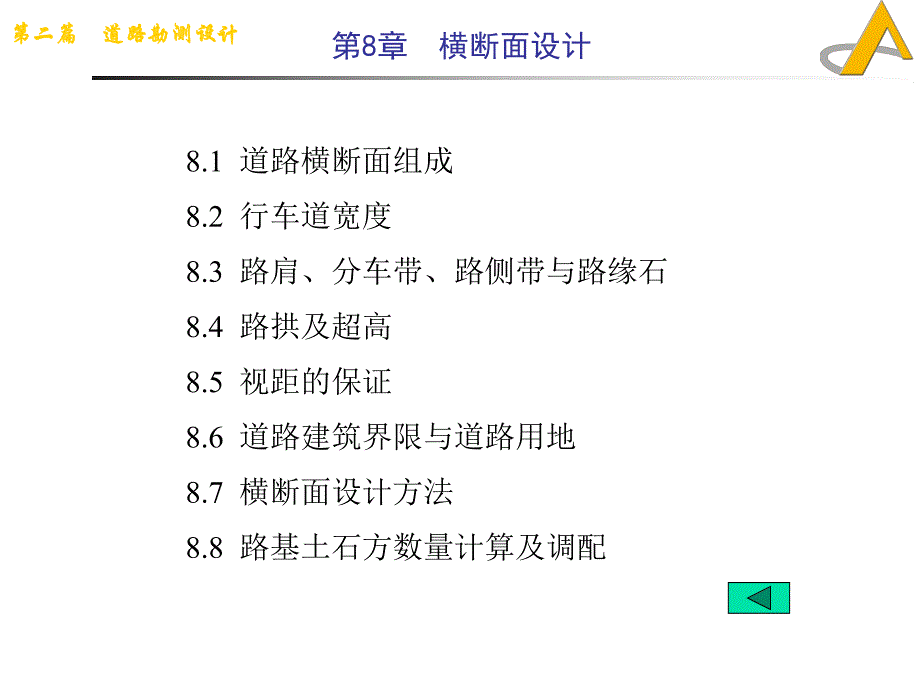

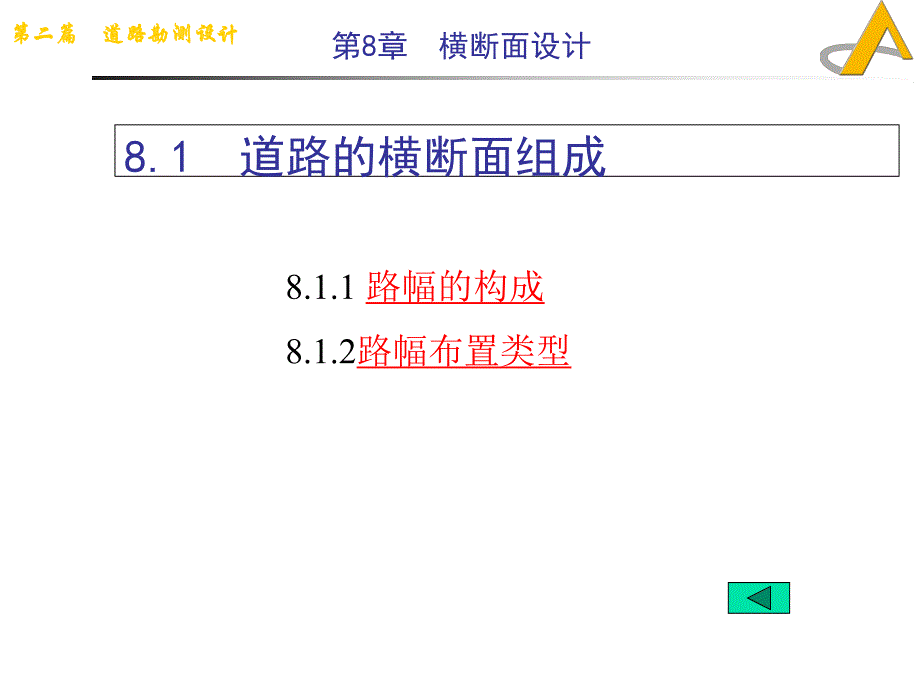

1、第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.1 道路横断面组成8.2 行车道宽度8.3 路肩、分车带、路侧带与路缘石8.4 路拱及超高8.5 视距的保证8.6 道路建筑界限与道路用地8.7 横断面设计方法8.8 路基土石方数量计算及调配第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.1 道路的横断面组成8.1.1 路幅的构成8.1.2路幅布置类型第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.1.1.1 路幅的构成路幅的构成 路幅:公路路基顶面两侧路肩外侧边缘之间部分。整体式公路路幅包括:中央分隔带、行车道、路肩、紧急停车道、爬坡车道。不设中央分隔带公路

2、路幅包括:行车道、路肩及错车道。第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.1.1.2 路幅布置类型路幅布置类型(1)单幅双车道公路(2)双幅多车道公路(3)单车道公路第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(1)单幅双车道公路q整体式双向行驶的双车道公路q汽车专用二级、一般二级、三级、一部分四级属于该类第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(2)双幅多车道公路双幅多车道公路q 设中央分隔带或分离式四六或更多车道的公路q 用于高等级公路交通量大,速度快,通行能力大的公路第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(3)单车道公路单车

3、道公路q 适用于工程艰巨的山区公路和地方道路(路基宽为:4.5m,路面宽为:3.5m)q 特点:交通量小,车速低,但也有错车和超车问题,故应在300米内设置错车车道,错车道处路基宽大于等于6.5米,有效长度大于等于20米第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.2.2 平曲线加宽及其过渡平曲线加宽及其过渡(1)加宽值计算(2)加宽的过渡(3)加宽缓和段的长度第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(1)加宽值的计算加宽值的计算第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(1)加宽值的计算加宽值的计算第二篇第二篇 道路勘测设计道路勘测设计第8章 横断

4、面设计(2)加宽的过渡加宽的过渡比例过渡高次抛物线过渡回旋线加宽插入二次抛物线过渡第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计 直线过渡直线过渡第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计 高次抛物线过渡高次抛物线过渡v 特点:路面内侧边缘圆滑、美观,适用于各类特点:路面内侧边缘圆滑、美观,适用于各类高等级道路、桥梁、立交等。高等级道路、桥梁、立交等。第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计 回旋线加宽回旋线加宽适用:适用:(1)位于大城市近郊的路段)位于大城市近郊的路段(2)桥梁、高架桥、隧路构造物处)桥梁、高架桥、隧路构造物处(3)设置各种安全防护措

5、施的路段)设置各种安全防护措施的路段第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计 改进直线过渡改进直线过渡第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.3 路肩、分隔带、路侧带和路缘石路肩、分隔带、路侧带和路缘石8.3.1 路肩的作用及其宽度路肩的作用及其宽度8.3.2 分隔带的作用及其宽度分隔带的作用及其宽度8.3.3 路缘石路缘石第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.3.1 路肩的作用路肩的作用及其宽度及其宽度作用:作用:(1)支撑路面)支撑路面(2)临时停车)临时停车(3)侧向余宽,增加安全感和舒适感)侧向余宽,增加安全感和舒适感(4)提供

6、养护作用,埋设地下管线的场地)提供养护作用,埋设地下管线的场地(5)增加美观增加美观宽度:公路等级越高路肩越宽,最窄不能小于宽度:公路等级越高路肩越宽,最窄不能小于0.5米米第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.3.2 分隔带的作用及其宽度分隔带的作用及其宽度(1)中间带:由中央分隔带和两侧)中间带:由中央分隔带和两侧2个路缘带组成个路缘带组成作用:作用:1、分流对向行车、分流对向行车 2、设置公路标志牌和其它交通管理设施、设置公路标志牌和其它交通管理设施 3、美化了环境,防止夜灯照射、美化了环境,防止夜灯照射 4、两侧的路缘带可引导驾驶员视线,增、两侧的路缘带可引导驾驶

7、员视线,增加美感、安全感、舒适感加美感、安全感、舒适感宽度:一般等宽,也可不等宽宽度:一般等宽,也可不等宽(2)两侧带)两侧带:布置在横断面两侧的分车带叫路侧带。布置在横断面两侧的分车带叫路侧带。第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(3)超高的过渡超高的过渡无中间带的超高的过渡无中间带的超高的过渡有中间带的超高的过渡有中间带的超高的过渡第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计无中间带的超高的过渡无中间带的超高的过渡q 绕路面未加宽前的内侧车道边缘线旋转绕路面未加宽前的内侧车道边缘线旋转用于用于新建公路新建公路q 绕路面中线旋转绕路面中线旋转用于旧路改建用于旧

8、路改建q 绕外边线旋转绕外边线旋转用于改善路容用于改善路容第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计q 绕路面未加宽前的内侧车道边缘线旋转绕路面未加宽前的内侧车道边缘线旋转第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计q 绕路面中线旋转绕路面中线旋转第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计q 绕外边线旋转绕外边线旋转第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.6 8.6 道路建筑限界及道路用地道路建筑限界及道路用地8.6.1 道路建筑限界:净空道路建筑限界:净空8.6.2 道路用地道路用地第二篇第二篇 道路勘测设计道路勘测设计第8章 横断

9、面设计8.6.1 道路建筑限界道路建筑限界 1 1、道路建筑限界是保证道路行驶的各种车辆和人群的道路建筑限界是保证道路行驶的各种车辆和人群的正常通行和安全,在一定高度和宽度范围内不允许正常通行和安全,在一定高度和宽度范围内不允许任何障碍物侵入的空间界线。任何障碍物侵入的空间界线。2 2、道路建筑限界:、道路建筑限界:净高:一条公路应采用相同的净高,高速公路、一级净高:一条公路应采用相同的净高,高速公路、一级公路及二级公路为公路及二级公路为5.05.0米;三、四级公路为米;三、四级公路为4.54.5米。米。净宽:净高范围内应保证的宽度,包括行车带宽度和净宽:净高范围内应保证的宽度,包括行车带宽度

10、和路肩宽度。路肩宽度。第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.7 横断面设计方法横断面设计方法(1)标准横断面图标准横断面图(2)横断面设计方法横断面设计方法(3)路基设计表路基设计表第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(1)标准横断面)标准横断面 各个有所差别路段的各个有所差别路段的代表性横断面代表性横断面。第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.8 路基土石方数量计算及调配路基土石方数量计算及调配8.8.1 横断面面积的计算横断面面积的计算8.8.2 土石方数量计算土石方数量计算8.8.3 路基土石方调配路基土石方调配第二篇第二篇

11、 道路勘测设计道路勘测设计第8章 横断面设计8.8.1 横断面面积的计算横断面面积的计算(1)积矩法)积矩法(2)坐标法)坐标法第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(1)积矩法)积矩法niinhbbhbhbhF121b=1m第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(2)坐标法)坐标法niiiiiyxyxF111)(21第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计8.8.2 土石方数量计算土石方数量计算方法1:平均横断面法:V=1/2(F1+F2)L方法2:棱台横断面法:第二篇第二篇 道路勘测设计道路勘测设计第8章 横断面设计(2)方法)方法q 计算表调配法:简单清晰,精度符合要求计算表调配法:简单清晰,精度符合要求q 调配法结束后要进行检查复核调配法结束后要进行检查复核:横向调运横向调运+纵向调运纵向调运+借方借方=填方填方 横向调运横向调运+纵向调运纵向调运+弃方弃方=挖方挖方 挖方挖方+借方借方=填方填方+弃方弃方

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 大学课件
