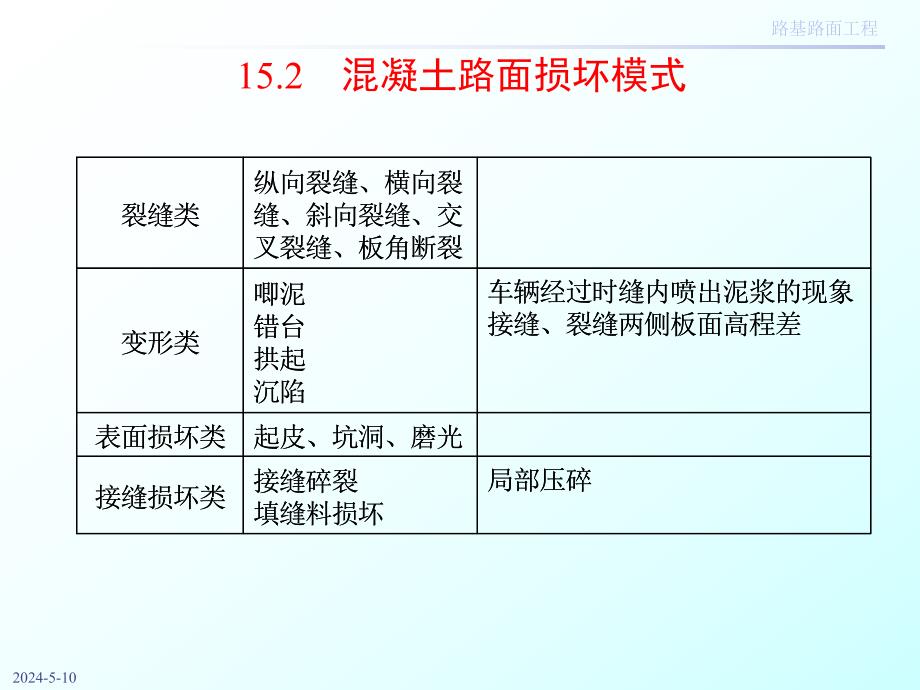

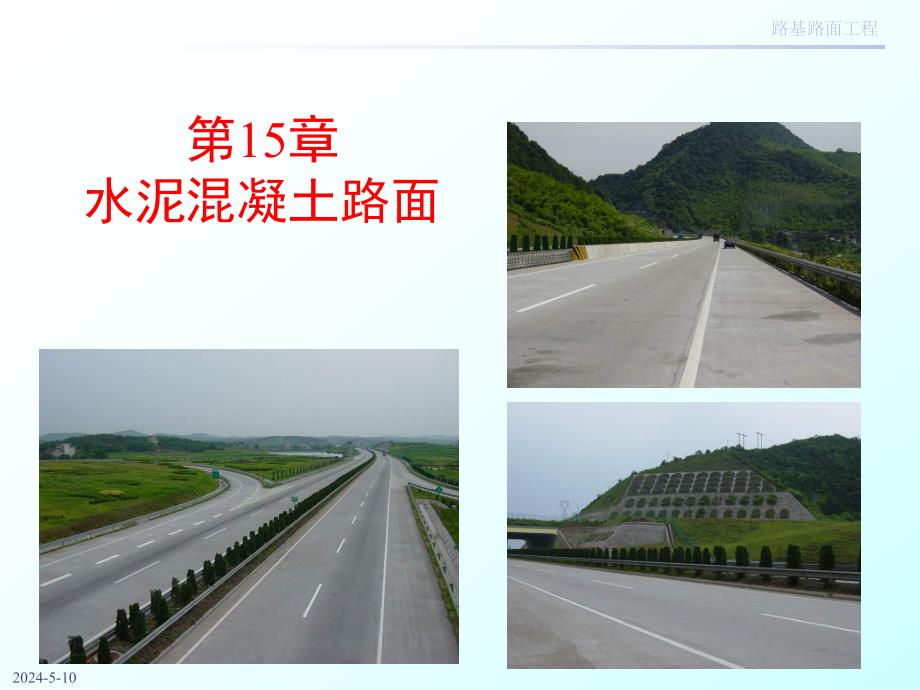

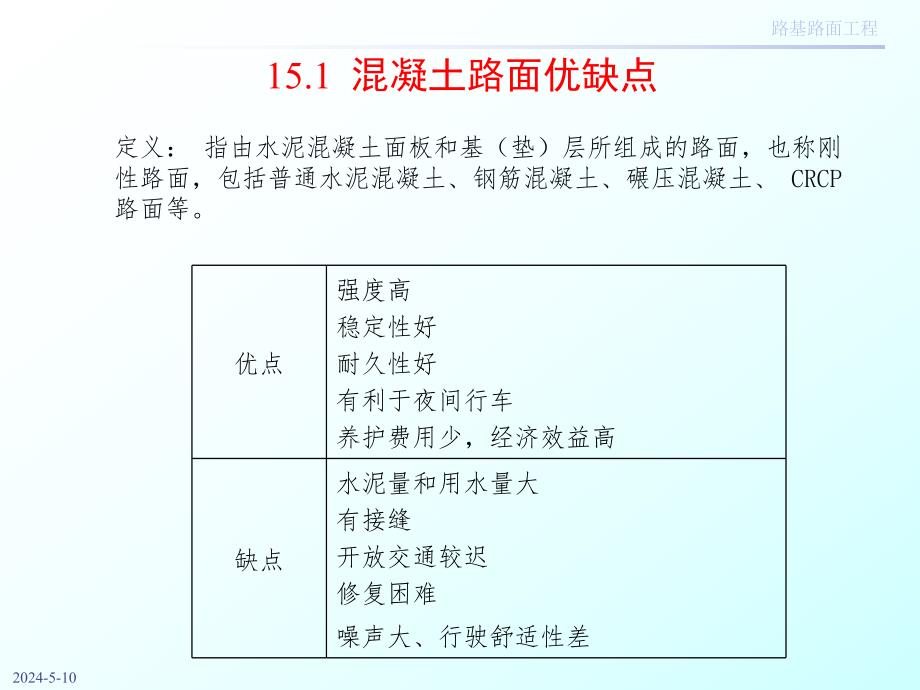

1、路基路面工程2024-5-10第15章水泥混凝土路面路基路面工程2024-5-1015.1 混凝土路面优缺点 优点强度高稳定性好耐久性好有利于夜间行车养护费用少，经济效益高缺点水泥量和用水量大有接缝开放交通较迟修复困难噪声大、行驶舒适性差定义：指由水泥混凝土面板和基（垫）层所组成的路面，也称刚性路面，包括普通水泥混凝土、钢筋混凝土、碾压混凝土、CRCP 路面等。路基路面工程2024-5-1015.2 混凝土路面损坏模式局部压碎接缝碎裂填缝料损坏接缝损坏类起皮、坑洞、磨光表面损坏类车辆经过时缝内喷出泥浆的现象接缝、裂缝两侧板面高程差唧泥错台拱起沉陷变形类纵向裂缝、横向裂缝、斜向裂缝、交叉裂缝、板
2、角断裂裂缝类局部压碎接缝碎裂填缝料损坏接缝损坏类起皮、坑洞、磨光表面损坏类车辆经过时缝内喷出泥浆的现象接缝、裂缝两侧板面高程差唧泥错台拱起沉陷变形类纵向裂缝、横向裂缝、斜向裂缝、交叉裂缝、板角断裂裂缝类路基路面工程2024-5-10路基路面工程2024-5-10路基路面工程2024-5-10 路基路面工程2024-5-10路基路面工程2024-5-1015.3 水泥混凝土路面种类路基路面工程2024-5-10普通混凝土PCC路基路面工程2024-5-10路基路面工程2024-5-10钢筋混凝土路面(JRC)简介 适用场合：混凝土板块尺寸较大时，或基层易产生不均匀沉降或板下埋有地下设施时特点：配
3、置纵、横向钢筋网，主要目的是控制裂缝缝隙的张开量配筋计算，每延米的配筋量cm2：注意：钢筋最小间距大于最大粒径两倍以上，搭接长度应为直径的24倍以上，钢筋保护层厚度大于5cm；板长一般10-20m，不超过30m。路基路面工程2024-5-10 钢筋混凝土JRC路基路面工程2024-5-10连续配筋水泥混凝土路面（CRCP）简介 CRCP是指在路面纵向连续配置足够数量的钢筋，以控制混凝土路面板纵向收缩产生的裂缝，从而可以在路面纵向不设接缝的混凝土路面。配筋设计方法 纵向钢筋设计准则：裂缝间距1.04.0m；裂缝宽度1mm，一般应控制在0.50.7mm；钢筋应力559065吸水后不应小于不吸水的9
4、0%挤出量（mm）5.55.04.0弯曲荷载（N）100400050540接缝板技术性质 路基路面工程2024-5-10填缝料填缝料：要求与混凝土表面粘结性好、防水、耐老化、良好的弹性。：要求与混凝土表面粘结性好、防水、耐老化、良好的弹性。加热施工类：加热施工类：沥青橡胶、聚氯乙烯胶泥、沥青玛碲脂 常温施工类：常温施工类：聚氨脂胶泥、氯丁橡胶、乳化沥青橡胶等试验项目低弹性型高弹性型针入度（锥针法）（mm）53060流动度（mm）5515试验项目技术要求灌入稠度(s)75流动度（mm）0拉伸量（mm）15加热填缝料技术性质 常温填缝料技术性质 路基路面工程2024-5-1015.9 特殊部位混凝
5、土路面的处理 混凝土路面与桥梁相接的处理 一般桥梁设置桥头搭板，一端放置于桥台上，设置防滑锚固钢筋。斜交桥梁设置渐变板，斜角大于70，设置一块，4570，设置两块，小于45，设置至少三块，并要求渐变板短边不小于5m。长边不大于10m。角隅处要设置钢筋网补强。渐变板和搭板均应按计算配筋量设置钢筋。路基路面工程2024-5-102、混凝土路面同柔性路面相接处，为避免出现沉陷和错台，或柔性路面受顶推而拥起，宜在端部设置边缘钢筋和混凝土平道牙的方式处理；或将混凝土板埋入柔性路面内。路基路面工程2024-5-1015.10 水泥混凝土路面的材料要求1）对面层混凝土的要求 强度抗折强度：水泥标号、水灰比、
6、集料、空隙率等 耐久性（抗冻）水灰比、空隙率 施工和易性坍落度 030mm，工作度 30S 以上 2）原材料技术要求 粗集料（20，30，40mm）：强度压碎值 级配针片状含量、含泥量、硫化物含量 耐磨性磨耗率 细集料（5mm 以下）：级配（细度模数）、含泥量、硫化物含量等 水 泥：硅酸盐水泥、普硅水泥、道路水泥（低热、耐磨），常用标号 425，525 号。外加剂：早强剂、缓凝剂、减水剂、引气剂等。水灰比应为0.400.55 通常，要求面层混凝土的28d(天)抗弯拉强度达到4.05.0MPa，28d(天)抗压强度达到3035MPa。和易性(工作性)是指混凝土具有流动性、可塑性、稳定性、易密性等
7、几方面的一项综合性能。坍落度法：适用于塑性混凝土，坍落度不小于10mm，集料公称粒径不大于31.5mm。维勃稠度试验：适用于干硬性混凝土，坍落度很小，集料公称粒径不大于31.5mm。路基路面工程2024-5-10路基路面工程2024-5-10水泥混凝土主要性能实验 混凝土抗折强度实验混凝土抗压强度实验混凝土抗折弹性模量混凝土收缩性能实验（干缩）混凝土抗冻性能实验路基路面工程2024-5-10）对面层混凝土的要求 强度抗折强度：水泥标号、水灰比、集料、空隙率等 耐久性（抗冻）水灰比、空隙率 施工和易性坍落度030mm，工作度30S以上 2）原材料技术要求 粗集料（20，30，40mm）：强度压碎
8、值 级配针片状含量、含泥量、硫化物含量 耐磨性磨耗率 细集料（5mm以下）：级配（细度模数）、含泥量、硫化物含量等 水 泥：硅酸盐水泥、普硅水泥、道路水泥（低热、耐磨），常用标号425，525号。外加剂：早强剂、缓凝剂、减水剂、引气剂等。交通等级水泥标号特重525重、中等、轻425各级交通等级路面适用的水泥标号 水：拌制和养生混凝土用的水，以饮用水为宜。对工业废水、污水、海 水、沼泽水、酸性水和硫酸盐含量较多的水，均不允许使用。路基路面工程2024-5-103）配合比设计 以抗压强度为指标的方法 抗压强度水灰比关系（鲍罗米公式）：)(BWCARRccc 碎石：A=0.46，B=0.52 砾石：
9、A=0.48，B=0.61 以抗折强度为指标的方法 碎石：WCRRcff5684.13485.00079.1 砾石：WCRRcff2618.14565.05492.1 两者经验关系：71.0443.0cfRR 4）施工工艺 装模设置传力杆混凝土拌和与运输摊铺 表面整修接缝设置养生与填缝 路基路面工程2024-5-1015.11 水泥混凝土路面施工施工准备工作施工机械的选择 摊铺设备、搅拌设备 布置拌和场 拌和场布置原则：交通便利、空间足够、水电方便。材料试验与配合比设计对选定粗、细集料等进行相关试验，验证满足集料的技术指标要求，然后进行配合比设计。基层质量的检查与整修保证水泥混凝土路面基层的平
10、整、坚实，平面尺寸、标高和横坡满足 要求。洒水润湿、加铺沥青薄层或防水薄膜 洒水防止水泥混凝土铺筑时下部水份散失，引起干缩裂缝。沥青层主 要防水。路基路面工程2024-5-10面层板的施工程序为：安装模板；设置传力杆；混凝土的拌和与运送；混凝土的摊铺和震捣：震捣器具，应由平板震捣器、插入式震捣器和震动梁配套作业。接缝的设置：(1)胀缝(2)横向缩缝：切缝法、锯缝法(3)纵缝 表面整修；混凝土的养生与填缝：(1)湿治养生 (2)塑料薄膜或养护剂养生 路基路面工程2024-5-10路基路面工程2024-5-10路基路面工程2024-5-10路基路面工程2024-5-10路基路面工程2024-5-10本章基本要求1.熟悉水泥混凝土路面构造、水泥混凝土路面施工工艺；熟悉水泥混凝土路面构造、水泥混凝土路面施工工艺；2.了解其它类型混凝土路面。了解其它类型混凝土路面。路基路面工程2024-5-10思考题1.对路面水泥混凝土的性质要求是什么？为此应如何选择组成材料及其配对路面水泥混凝土的性质要求是什么？为此应如何选择组成材料及其配合比？合比？2.在水泥混凝土面层的施工过程中，保证其质量的关键是什么？为何要控在水泥混凝土面层的施工过程中，保证其质量的关键是什么？为何要控制好缩缝的锯切时机？制好缩缝的锯切时机？
