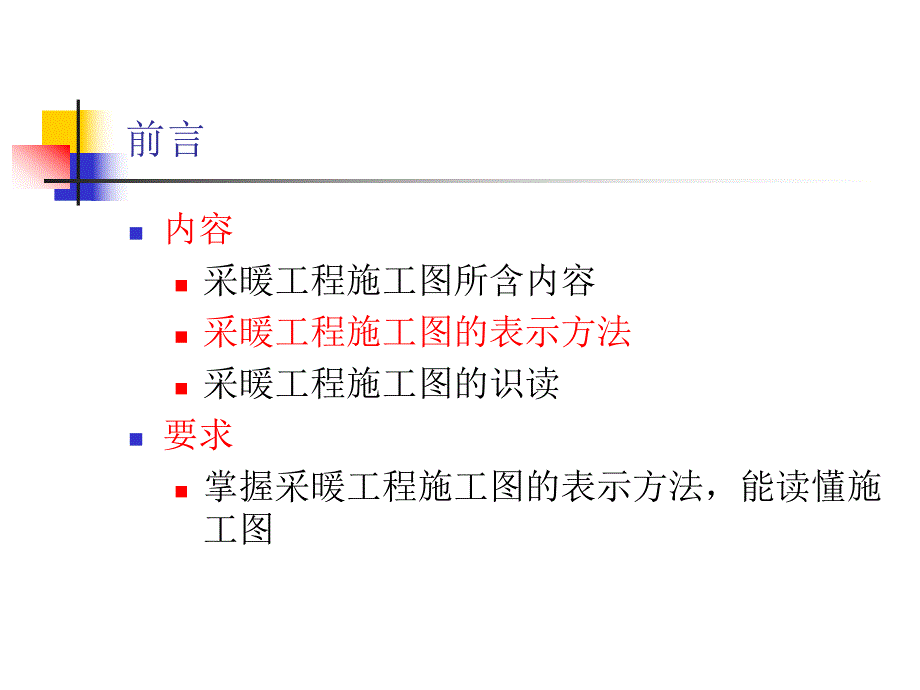

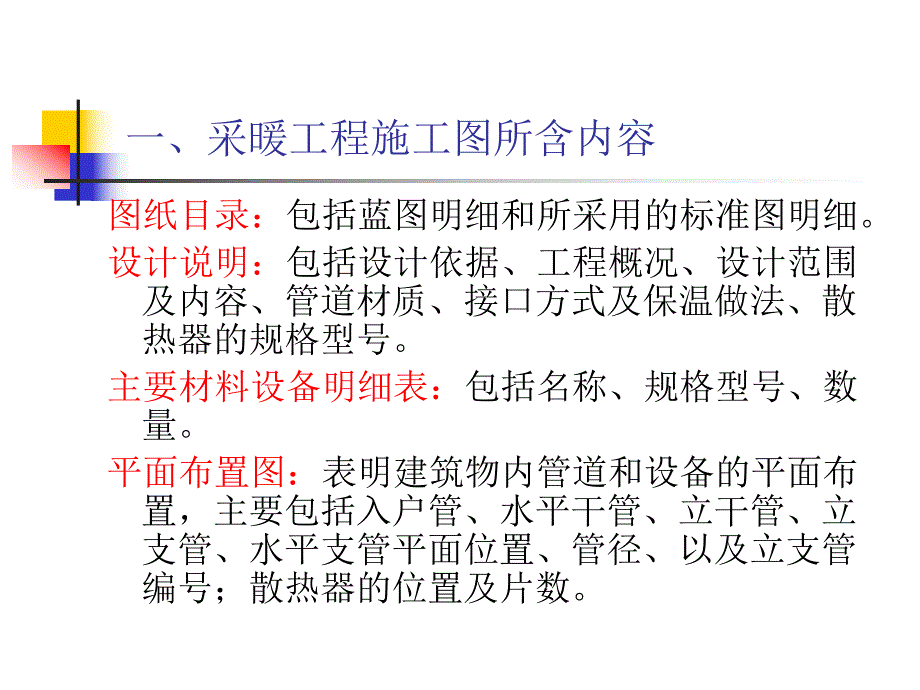

采暖工程施工图的表示方法及识读 前言n内容n采暖工程施工图所含内容n采暖工程施工图的表示方法n采暖工程施工图的识读n要求n掌握采暖工程施工图的表示方法，能读懂施工图一、采暖工程施工图所含内容 图纸目录：包括蓝图明细和所采用的标准图明细。设计说明：包括设计依据、工程概况、设计范围及内容、管道材质、接口方式及保温做法、散热器的规格型号。主要材料设备明细表：包括名称、规格型号、数量。平面布置图：表明建筑物内管道和设备的平面布置，主要包括入户管、水平干管、立干管、立支管、水平支管平面位置、管径、以及立支管编号；散热器的位置及片数。采暖工程施工图所含内容系统图(轴测图、空视图)：利用轴测作图原理，在立体空间中反映整个系统情况。图中注明了入户管、水平管的标高、坡度；立支管编号；管径等。详图（大样图）：表示某些部位的详细作法。二、采暖工程施工图的表示方法图例n采暖供水管及立管n采暖回水管及立管n固定支架n散热器n自动排气阀n手动放风门n丝堵或盲板采暖工程施工图的表示方法n方形伸缩器n手动集气罐n温度计三、采暖工程施工图的识读识读方法1）仔细阅读设计说明n弄清以下问题：工程概况、采暖系统包含的内容、管道布置形式、管道材质及接口方式、防腐保温要求等。2）系统图与平面图对照阅读3）按一定顺序阅读n按水流方向：入户管水平干管立干管立支管水平支管散热器；逐层阅读。
