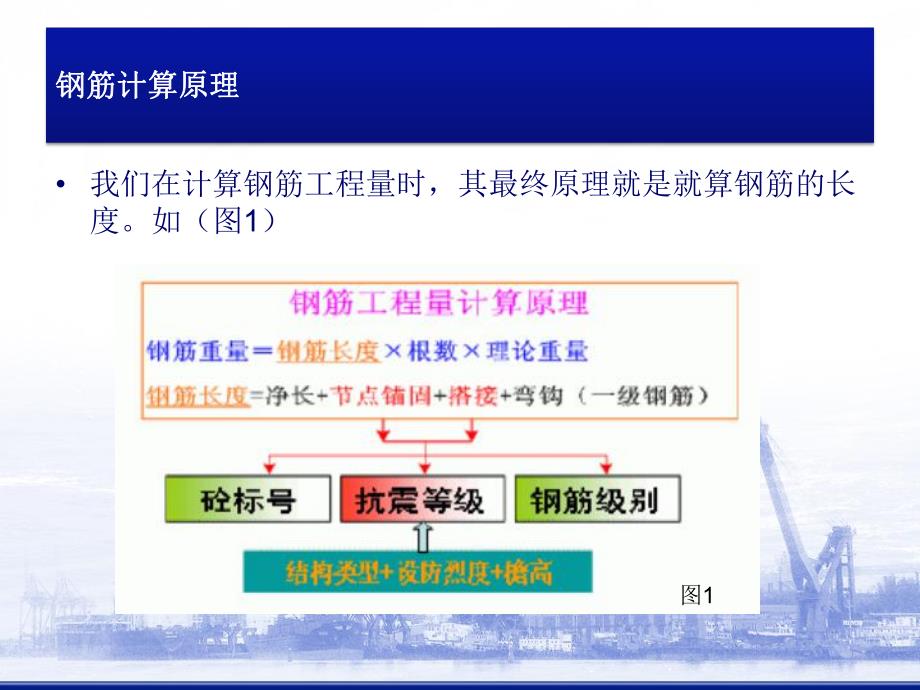

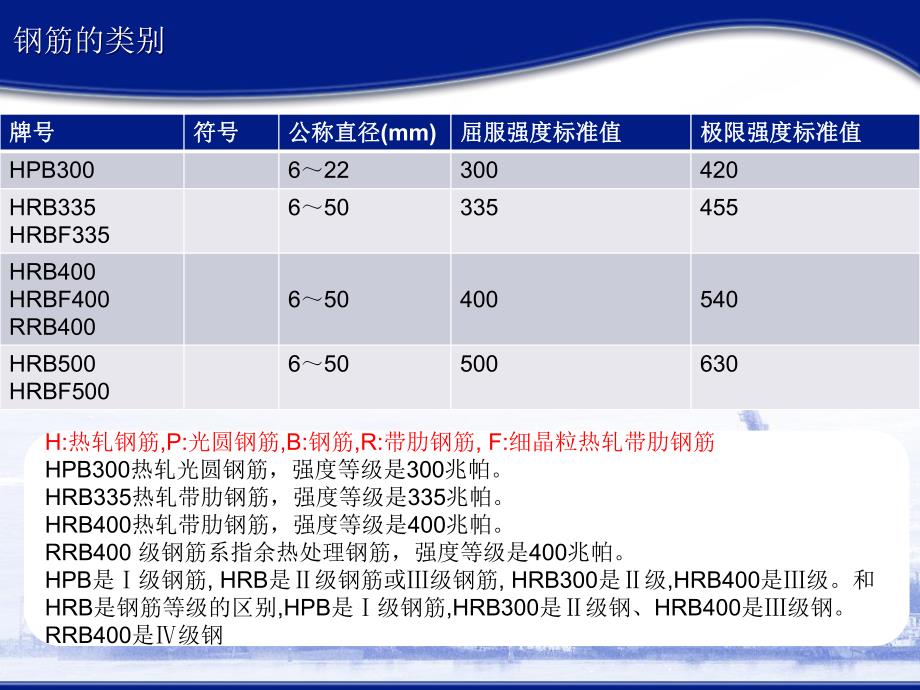

1、第十二章钢筋工程第十二章钢筋工程钢筋计算原理钢筋计算原理 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1）图1钢筋的类别牌号牌号符号符号公称直径公称直径(mm)屈服强度标准值屈服强度标准值极限强度标准值极限强度标准值HPB300622300420HRB335HRBF335650335455HRB400HRBF400RRB400650400540HRB500HRBF500650500630H:热轧钢筋,P:光圆钢筋,B:钢筋,R:带肋钢筋,F:细晶粒热轧带肋钢筋HPB300热轧光圆钢筋，强度等级是300兆帕。HRB335热轧带肋钢筋，强度等级是335兆帕。HRB400热轧带肋钢筋

2、，强度等级是400兆帕。RRB400 级钢筋系指余热处理钢筋，强度等级是400兆帕。HPB是级钢筋,HRB是级钢筋或级钢筋,HRB300是级,HRB400是级。和HRB是钢筋等级的区别,HPB是级钢筋,HRB300是级钢、HRB400是级钢。RRB400是级钢截面注写方式截面注写方式钢筋部位及其名钢筋部位及其名称称计算公式计算公式附图附图箍筋组合形式常见的箍筋组合型式有：非符合箍筋和符合箍筋11G1011P67图10图1133箍筋长度箍筋长度(B-2*b+H-2*b)*2+2*1.9d+2*max(10d，75)33箍筋长度外箍筋长度(B-2*b+H-2*b)*2+2*1.9d+2*max(1

3、0d，75)内箍筋长度H-2*b+2*1.9d+2*max(10d，75)(横向、纵向各设置一道)43箍筋长度外箍筋长度(B-2*b+H-2*b)*2+2*1.9d+2*max(10d，75)内矩形箍长度(B-2*b-2*d-D)/3*1+D+2d+(H-2*b)*2+2*1.9d+2*max(10d，75)横向一字型箍筋长度：H-2*b+2*1.9d+2*max(10d，75)箍筋计算公式：箍筋计算公式：外箍长度=(B-2*b+H-2*b)*2+2*1.9d+2*max(10d，75)内箍长度=(B-2b-2d-D)/(J-1)*(j-1)+D+2d)*2+(H-2b)*2+2*1.9d+2

4、*1.9d+2*max(10d，75)B、H分别为柱截面宽度，J、j分别为柱大箍和小箍中所含的受力筋根数，b保护层厚度，d为箍筋直径，D为受力箍直径。柱钢筋计算实例柱钢筋计算实例办公大楼办公大楼 KZ1 -0.710.75柱平法施工图柱平法施工图二级抗震砼强调等级C30钢筋基本锚固长度labE=33d钢筋锚固长度LaaLabLaEaELaaEL当一、二级抗震要求时取1.15。laE=33d受力筋为HRB335级钢，直径25。钢筋连接采用电渣压力焊焊接基础插筋长度露出长度+hj(基础厚度)-bhc(基础保护层)+弯折弯折长度，根据hj与laE(la)大小比较。若插筋保护层厚度 5d或5d时；hj

5、laE(la)，则弯折=max(6d,150)；若插筋保护层厚度 5d或5d时；hjlaE(la)，则弯折=15d。laE=34d=34*25=850，竖直长度hj=800hj=800laE=850弯折=15d=15*25=375，基础插筋长度(4250-600)/3+(800-40)+15*25 1217+760+375 2352mm 首先判断柱插筋首先判断柱插筋 弯折弯折的长度的长度柱根数32根基础B25插筋长度2352*18=42336mm=42.336m *基础插筋根数18根一、计算基础插筋（本工程无地下室）（一）一、计算基础插筋（本工程无地下室）（一）基础插筋长度露出长度+hj(基础

6、厚度)-bhc(基础保护层)+弯折弯折长度，根据hj与laE(la)大小比较。若插筋保护层厚度 5d或5d时；hjlaE(la)，则弯折=max(6d,150)；若若插筋保护层厚度 5d或5d时；hjlaE(la)，则弯折=15d。laE=34d=34*25=850，竖直长度hj=800hj=800laE=850弯折=15d=15*25=375，基础插筋长度(4250-700)/3+(800-40)+15*25 1183+760+375 2318mm 首先判断柱插筋首先判断柱插筋 弯折弯折的长度的长度柱根数8根基础B25插筋长度2318*18=41724mm=41.724m *基础插筋根数18

7、根一、计算计算基础插筋（本工程无地下室）（二）5、6轴与轴与A、B、C、D轴相交处轴相交处二、计算首层竖向钢筋（一）二、计算首层竖向钢筋（一）长度首层层高长度首层层高-首层净高首层净高Hn/3+max二层楼层净高二层楼层净高Hn/6，500，柱截面长，柱截面长边尺寸边尺寸(圆柱直径圆柱直径)+与二层纵筋搭接与二层纵筋搭接llElE(如采用焊接时，搭接长度为如采用焊接时，搭接长度为0)单根长度=(700+3550)(700+3550-600)/3+max(7150 3550-600)/6，500，700)+0 =4250 1217+max(500，500，700)=2833+700=3733mm

8、首层纵向钢筋根数=18根首层纵向B25钢筋总长度=3733*18=67194mm=67.194m *首层柱根数=32根二、计算首层竖向钢筋（二）二、计算首层竖向钢筋（二）5、6轴与轴与A、B、C、D轴相交处轴相交处单根长度=(700+3550)(700+3550-700)/3+max(7150 3550-700)/6，500，700)+0 =4250 1183+max(483，500，700)=3067+700=3767mm首层纵向钢筋根数=18根首层柱根数=8根首层纵向B25钢筋总长度=3767*18=67806mm=67.806m *三、基础及首层箍筋长度计算三、基础及首层箍筋长度计算外箍

9、筋长度外箍筋长度(B-2*保护层+H-2*保护层)*2+2*1.9d+2*1.9d+2*max(10d，75)=(700-2*20+600-2*20)*2+2*11.9*10=2678mm内横向箍筋长度内横向箍筋长度=(B-2b-2d-D)/(J-1)*(j-1)+D+2d)*2+(H-2b)*2+2*1.9d+2*max(10d，75)=(700-2*20-2*10-25)/(6-1)*(3-1)+25+2*10)*2+(600-2*20)*2+2*11.9*10=1940mm内纵向矩形箍筋长度内纵向矩形箍筋长度=(H-2b-2d-D)/(J-1)*(j-1)+D+2d)*2+(B-2b)*

10、2+2*1.9d+2*max(10d，75)=(600-2*20-2*10-25)/4*2+25+2*10)*2+(700-2*20)*2+2*11.9*10=2163mm外箍筋长度(B-2*保护层+H-2*保护层)*2+2*1.9d+2*max(10d，75)内横向箍筋长度=(B-2b-2d-D)/(J-1)*(j-1)+D+2d)*2+(H-2b)*2+2*1.9d+2*max(10d，75)内纵向矩形箍筋长度=(H-2b-2d-D)/(J-1)*(j-1)+D+2d)*2+(B-2b)*2+2*1.9d+2*max(10d，75)内纵向一字型箍筋长度H-2*保护层+2*1.9d+2*ma

11、x(10d，75)内纵向一字型箍筋长度内纵向一字型箍筋长度H-2*保护层保护层+2*11.9*d =700-2*20+2*11.9*10=989mm基础层箍筋根数：通常为间距500且不少于两道水平分布筋与拉筋(非复合箍)四、基础层箍筋根数的计算四、基础层箍筋根数的计算基础层箍筋根数=2根竖直长度=800-40=760 760/500=1.52 2根 基础层大基础层大箍筋根数箍筋根数=2根基础层大基础层大箍筋箍筋总总长度长度单根外箍筋长度*根数 =2678*2=5356mm基础层柱根数基础层柱根数=40根根公式：首层箍筋根数首层箍筋根数Ceil(Hn/3)/加密区间距加密区间距)（柱根部）（柱根

12、部）+Ceil(搭接长度搭接长度/加密加密区区间间距距)+Ceil(max(Hn/6，500，hc)/加密区间距加密区间距)（柱上部）（柱上部）+Ceil(节点高节点高/加加密区间距密区间距)（节点部位）（节点部位）+Ceil(柱高度加密长柱高度加密长)/非加密间距非加密间距)（非加密区（非加密区）五、首层箍筋根数的计算（五、首层箍筋根数的计算（-0.7米3.55米）柱根部加密区箍筋根数柱根部加密区箍筋根数=Ceil(Hn/3)/加密区间距加密区间距)=(3550+700-600)/3/100=3650/3/100=13根根柱上部加密区箍筋根数柱上部加密区箍筋根数=Ceil(max(Hn/6，

13、500，hc)/加密区间距加密区间距)=Ceil(max(3550+700-600)/6，500，700)/加密区间距加密区间距)=Ceil(max(608，500，700)/100)=Ceil(700/100)=7根根柱上部节点加密区箍筋根数柱上部节点加密区箍筋根数=Ceil(节点高节点高/加密区间距加密区间距)=Ceil（600/100)=6根根非加密区箍筋根数非加密区箍筋根数=Ceil(柱高度加密长柱高度加密长)/非加密间距非加密间距)=Ceil(3550+700)3650/3700 600)/200)=Ceil(4250-1217-1300)/200）=9根根首层各种首层各种箍筋总根数

14、箍筋总根数=13+7+6+9=35根根六、首层箍筋长度计算（六、首层箍筋长度计算（-0.7米3.55米）首层外箍筋总长度单根外箍筋长度*根数 =2678*35=93730mm首层首层内横向箍筋长度内横向箍筋长度单根横向箍筋长度*根数 =1940*35=67900mm首层内纵向矩形箍筋长度单根纵向箍筋长度*根数 =2163*35=75705mm首层首层内纵向一字型箍筋长度内纵向一字型箍筋长度单根内纵向一字型箍筋长度*根数 =989*35=34615mm首层A10箍筋总长度93730+67900+75705+34615=271950mm=271.95m *七、计算二层纵向钢筋（七、计算二层纵向钢筋

15、（3.55米米7.15米米）（一）（一）公式：公式：长度二层层高长度二层层高-max二层二层Hn/6，500，柱截面长边尺寸，柱截面长边尺寸(圆柱直径圆柱直径)+max三层楼层三层楼层净高净高Hn/6，500，柱截面长边尺寸，柱截面长边尺寸(圆柱直径圆柱直径)+与三层纵筋搭接与三层纵筋搭接llElE(如采用焊接时，搭接长度如采用焊接时，搭接长度为为0)长度=3600-max3000/6，500，700+max3000/6，500，700+0 =3600-max(500，500，700+max500,500，700+0 =3600-700+700+0=3600mm二层纵向钢筋的根数18根二层C2

16、5纵向钢筋的总长度3600*18=64800mm=64.8m *七、计算二层纵向钢筋（七、计算二层纵向钢筋（3.55米米7.15米米）（二）（二）5、6轴与轴与A、B、C、D轴相交处轴相交处二层柱根数32根长度=3600-max(3600-700）/6，500，700+max(3600-700）/6，500，700+0 =3600-max(483，500，700+max483,500，700+0 =3600-700+700+0=3600mm二层纵向钢筋的根数18根二层柱根数8根二层C25纵向钢筋的总长度3600*18=64800mm=64.8m *八、二层箍筋长度的计算（八、二层箍筋长度的计算（3.55米米7.15米）米）公式：同首层箍筋公式：同首层箍筋 长度的计算。长度的计算。外箍筋长度(B-2*保护层+H-2*保护层)*2+2*Lw内横向箍筋长度(B-2*保护层-2d-D)/3*1+d+(H-2*保护层)*2+2*Lw内纵向矩形箍筋长度(B-2*保护层-2d-D)/4*1+d+(H-2*保护层)*2+2*Lw内纵向一字型箍筋长度H-2*保护层+2*Lw外箍筋长度外箍筋长度2678m
