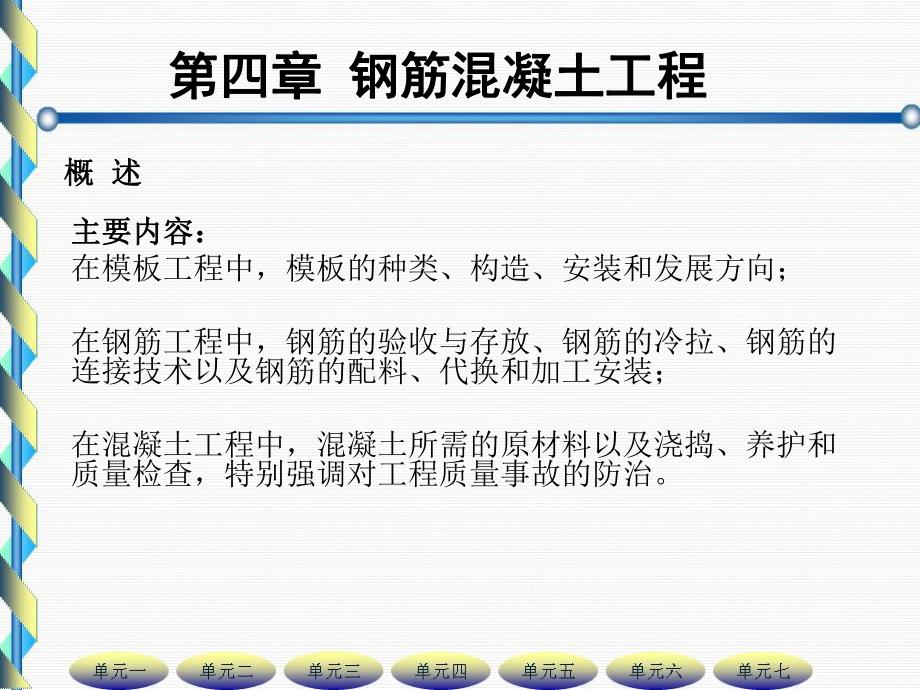

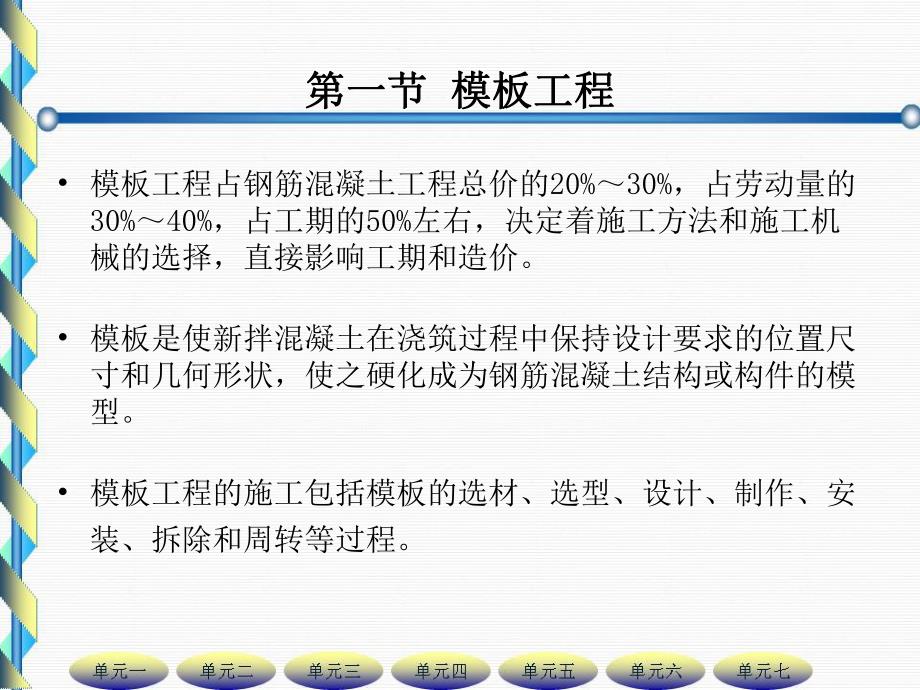

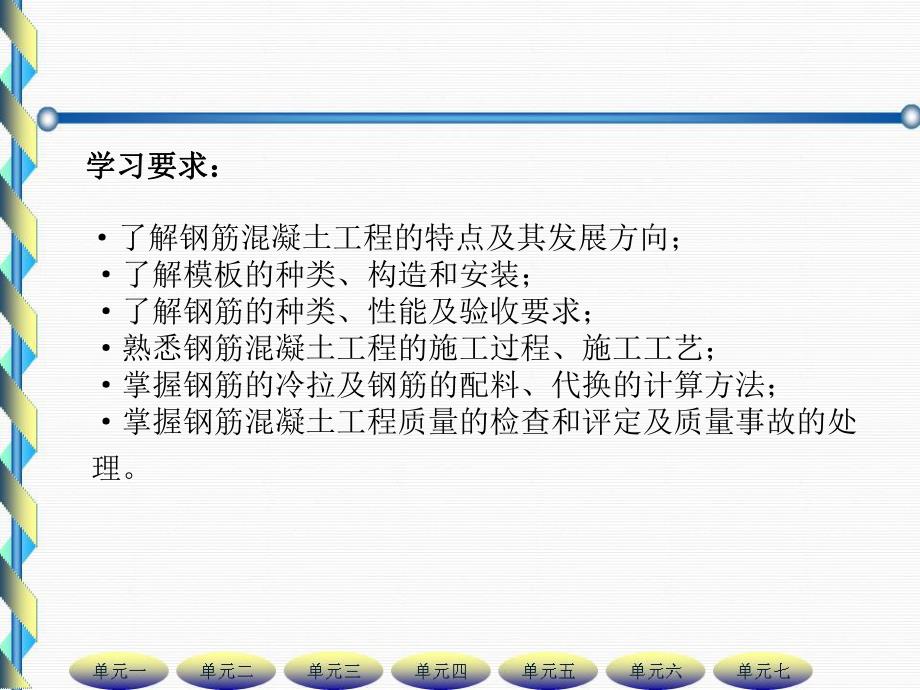

1、第四章第四章 钢筋混凝土工程钢筋混凝土工程 主要内容：主要内容：在模板工程中，模板的种类、构造、安装和发展方向；在钢筋工程中，钢筋的验收与存放、钢筋的冷拉、钢筋的连接技术以及钢筋的配料、代换和加工安装；在混凝土工程中，混凝土所需的原材料以及浇捣、养护和质量检查，特别强调对工程质量事故的防治。概概 述述 学习要求：学习要求：了解钢筋混凝土工程的特点及其发展方向；了解模板的种类、构造和安装；了解钢筋的种类、性能及验收要求；熟悉钢筋混凝土工程的施工过程、施工工艺；掌握钢筋的冷拉及钢筋的配料、代换的计算方法；掌握钢筋混凝土工程质量的检查和评定及质量事故的处理。第一节第一节 模板工程模板工程 模板工程占

2、钢筋混凝土工程总价的20%30%，占劳动量的30%40%，占工期的50%左右，决定着施工方法和施工机械的选择，直接影响工期和造价。模板是使新拌混凝土在浇筑过程中保持设计要求的位置尺寸和几何形状，使之硬化成为钢筋混凝土结构或构件的模型。模板工程的施工包括模板的选材、选型、设计、制作、安装、拆除和周转等过程。一、模板的作用、要求和种类一、模板的作用、要求和种类 1模板系统包括模板、支架和紧固件模板、支架和紧固件三个部分。模板又称模型板，是新浇混凝土成型用的模型。2支承模板及承受作用在模板上的荷载的结构(如支柱、桁架等)均称为支架。3模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材

3、料供应等条件进行设计。4模板及其支架的要求要求：(1)有足够的承载力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载；(2)保证工程结构和构件各部位形状尺寸和相互位置的正确；(3)构造简单，装拆方便，便于钢筋的绑扎与安装、混凝土的浇筑与养护等工艺要求；(4)接缝严密，不得漏浆。5 5模板及其支架的分类：模板及其支架的分类：(1)按其所用的材料不同分为木模板、钢模板、钢木模板、钢竹模板、胶合板模板、塑料模板、铝合金模板等；(2)按其结构构件的类型不同分为基础模板、柱模板、楼板模板、墙模板、壳模板和烟囱模板等；(3)按其形式不同分为整体式模板、定型模板、工具式模板、滑升模板、胎模等

4、。二、木模板二、木模板 木模板及其支架系统一般在加工厂或现场木工棚制成元件，然后再在现场拼装。图52所示为基本元件之一拼板的构造。图5-2 拼板的构造(a)一般拼板；(b)梁侧板的拼板 1-拼板；2-拼条 1 1基础模板基础模板 (1)基础的特点是高度不大而体积较大，基础模板一般利用地基或基槽(坑)进行支撑。(2)安装时，要保证上下模板不发生相对位移，如为杯形基础，则还要在其中放入杯口模板。图53所示为阶梯形基础模板。图5-4所示为基础施工图。图5-3 阶梯形基础模板 1-拼板；2-斜撑；3-木桩；4-铁丝 图5-4 基础施工图2 2柱子模板柱子模板 1)柱子的特点是断面尺寸不大但比较高。2)

5、如图55所示，柱模板由内拼板夹在两块外拼板之内组成，亦可用短横板代替外拼板钉在内拼板上 图5-5 柱模板(a)拼板柱模板；(b)短横板柱模板 1-内拼板；2-外拼板；3-柱箍；4-梁缺口；5-清理孔；6-木框；7-盖板；8-拉紧螺栓；9-拼条；10-三角木条；11-浇筑孔；12-短横板 图图5-65-6所示为柱模的固定图。所示为柱模的固定图。图5-6 柱模的固定3 3梁模板梁模板 (1)梁的特点是跨度大而宽度不大，梁底一般是架空的。(2)梁模板主要由底模、侧模、夹木及支架系统组成。(3)底模用长条模板加拼条拼成，或用整块板条。(4)若梁的跨度等于或大于4m，应使梁底模板中部略起拱，防止由于混凝

6、土的重力使跨中下垂。如设计无规定时，起拱高度宜为全跨长度的1/10003/1000。图5-7所示为梁模板图。图5-7 梁模板 4 4楼板模板楼板模板 (1)楼板的特点是面积大而厚度比较薄，侧向压力小。(2)楼板模板及其支架系统，主要承受钢筋、混凝土的自重及其施工荷载，保证模板不变形，如图58所示。图5-8 梁及楼板模板1-楼板模板；2-梁侧模板；3-楞木；4-托木；5-杠木；6-夹木；7-短撑；8-杠木撑；9-琵琶撑三、定型组合钢模板三、定型组合钢模板 定型组合钢模板是一种工具式定型模板，由钢模板和配件组成，配件包括连接件和支承件。钢模板通过各种连接件和支承件可组合成多种尺寸、结构和几何形状的

7、模板，以适应各种类型建筑物的梁、柱、板、墙、基础和设备等施工的需要，也可用其拼装成大模板、滑模、隧道模和台模等。施工时可在现场直接组装，亦可预拼装成大块模板或构件模板用起重机吊运安装。定型组合钢模板组装灵活，通用性强，拆装方便；每套钢模可重复使用50100次；加工精度高，浇筑混凝土的质量好，成型后的混凝土尺寸准确，棱角整齐，表面光滑，可以节省装修用工 1 1钢模板钢模板 钢模板包括平面模板、阴角模板、阳角模板和连接角模。钢模板采用模数制设计，宽度模数以50mm进级(共有100mm、150mm、200mm、250mm、300mm、350mm、400mm、450mm、500mm、550mm、600

8、mm十一种规格)，长度为150mm进级(共有450mm、600mm、750mm、900mm、1200mm、1500mm、1800mm七种规格)，可以适应横竖拼装成以50mm进级的任何尺寸的模板。(1)平面模板 平面模板用于基础、墙体、梁、板、柱等各种结构的平面部位，它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U形卡和L形插销等拼装成大块板。(2)阳角模板 阳角模板主要用于混凝土构件阳角，如图510(b)所示。图5-10 钢模板类型(a)平面模板；(b)阳角模板；1-中纵肋；2-中横肋；3-面板；4-横肋；5-插销孔；6-纵肋；7-凸棱；8-凸彀；9-U形卡孔；10-钉子孔(3)阴角模板 阴

9、角模板用于混凝土构件阴角，如内墙角、水池内角及梁板交接处阴角等，如图510(c)所示。(4)连接角模 角模用于平模板作垂直连接构成阳角，如图510(d)所示。图5-10 钢模板类型 (c)阴角模板；(d)连接角模 1-中纵肋；2-中横肋；3-面板；4-横肋；5-插销孔；6-纵肋；7-凸棱；8-凸彀；9-U形卡孔；10-钉子孔2 2连接件连接件 定型组合钢模板的连接件包括U形卡、L形插销、钩头螺栓、对拉螺栓、紧固螺栓和扣件等。(1)U形卡：模板的主要连接件，用于相邻模板的拼装。(2)L形插销：用于插入两块模板纵向连接处的插销孔内，以增强模板纵向接头处的刚度。(3)钩头螺栓：连接模板与支撑系统的连

10、接件。(4)紧固螺栓：用于内、外钢楞之间的连接件。(5)对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板，保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板不致变形。(6)扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧，按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件。图5-11 钢模板连接件(a)U形卡连接；(b)L形插销连接；(c)钩头螺栓连接；(d)紧固螺栓连接；(d)对拉螺栓连接 1-圆钢管钢楞；2-“3”形扣件；3-钩头螺栓；4-内卷边槽钢钢楞；5-蝶形扣件；6-紧固螺栓；7-对拉螺栓；8-塑料套管；9-螺母 3 3支承件支承件 定型组合钢模板的支承件包括柱箍、钢楞、支架、斜撑及钢桁架等。(

11、1)钢楞 (2)柱箍 (3)钢支架 (4)斜撑 (5)钢桁架 (6)梁卡具(1)(1)钢楞钢楞 1)钢楞即模板的横档和竖档，分内钢楞与外钢楞。2)内钢楞配置方向一般应与钢模板垂直，直接承受钢模板传来的荷载，其间距一般为700900mm。3)钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢，而以钢管用得较多。(2)(2)柱箍柱箍 柱模板四角设角钢柱箍。角钢柱箍由两根互相焊成直角的角钢组成，用弯角螺栓及螺母拉紧。如图512所示。图5-12 柱箍 1-圆钢管；2-直角扣件；3-“3”形扣件；4-对拉螺栓(3)(3)钢支架钢支架 1)常用钢管支架如图5-13(a)所示。它由内外两节钢管制成，其高低调节距模

12、数为100mm；支架底部除垫板外，均用木楔调整标高，以利于拆卸。2)另一种钢管支架本身装有调节螺杆，能调节一个孔距的高度，使用方便，但成本略高，如图5-13(b)所示。图5-13 钢支架(a)钢管支架；(b)调节螺杆钢管支架；1-顶板；2-插管；3-套管；4-转盘；5-螺杆；6-底板；7-插销；8-转动手柄 3)当荷载较大、单根支架承载力不足时，可用组合钢支架或钢管井架，如图5-13(c)所示。还可用扣件式钢管脚手架、门型脚手架作支架，如图5-13(d)所示。图5-13 钢支架(c)组合钢支架和钢管井架；(d)扣件式钢管和门型脚手架支架 1-顶板；2-插管；3-套管；4-转盘；5-螺杆；6-底

13、板；7-插销；8-转动手柄(4)(4)斜撑斜撑 由组合钢模板拼成的整片墙模或柱模，在吊装就位后，应由斜撑调整和固定其垂直位置，如图5-14所示。图5-14 斜撑 1-底座；2-顶撑；3-钢管斜撑；4-花篮螺丝；5-螺母；6-旋杆；7-销钉(6)(6)梁卡具梁卡具 又称梁托架，用于固定矩形梁、圈梁等模板的侧模板，可节约斜撑等材料，也可用于侧模板上口的卡固定位，如图5-16所示。图5-16 梁卡具 1-调节杆；2-三角架；3-底座；4-螺栓五、模板的拆除五、模板的拆除 1.1.侧模板侧模板 侧模板拆除时的混凝土强度应能保证其表面及棱角不因拆除模板而受损坏。2.2.底模板及支架底模板及支架 底模板及

14、支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合表51的规定。表表5 51 1 底模拆除时的混凝土强度要求底模拆除时的混凝土强度要求 注：混凝土立方体抗压强度标准值 3.3.拆模顺序拆模顺序(1)一般是先支后拆，后支先拆，先拆除侧模板，后拆除底模板。(2)对于肋形楼板的拆模顺序，首先拆除柱模板，然后拆除楼板底模板、梁侧模板，最后拆除梁底模板。(3)多层楼板模板支架的拆除，应按下列要求进行：1)层楼板正在浇筑混凝土时，下一层楼板的模板支架不得拆除，再下一层楼板模板的支架仅可拆除一部分；2)跨度4m的梁均应保留支架，其间距不得大于3m。4.4.拆模的注意事项拆模的注意事项

15、(1)模板拆除时，不应对楼层形成冲击荷载。(2)拆除的模板和支架宜分散堆放并及时清运。(3)拆模时，应尽量避免混凝土表面或模板受到损坏。(4)拆下的模板，应及时加以清理、修理，按尺寸和种类分别堆放，以便下次使用。(5)若定型组合钢模板背面油漆脱落，应补刷防锈漆。(6)已拆除模板及支架的结构，应在混凝土达到设计的混凝土强度标准后，才允许承受全部使用荷载。(7)当承受施工荷载产生的效应比使用荷载更为不利时，必须经过核算，并加设临时支撑。第二节 钢筋工程 一、钢筋的验收和存放一、钢筋的验收和存放 钢筋混凝土结构和预应力混凝土结构的钢筋应按下列规定选用：普通钢筋即用于钢筋混凝土结构中的钢筋及预应力混凝
