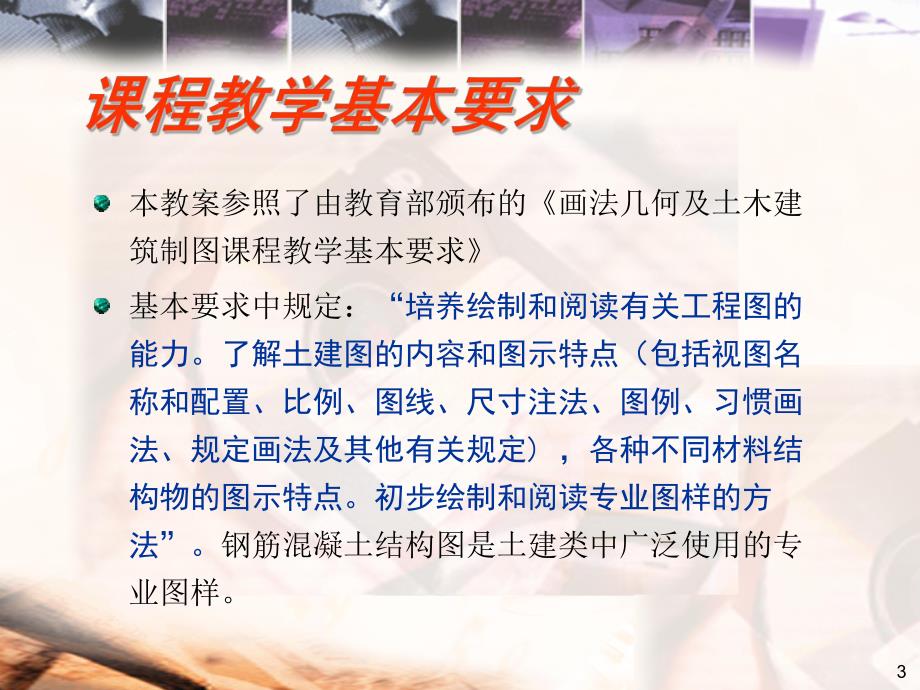

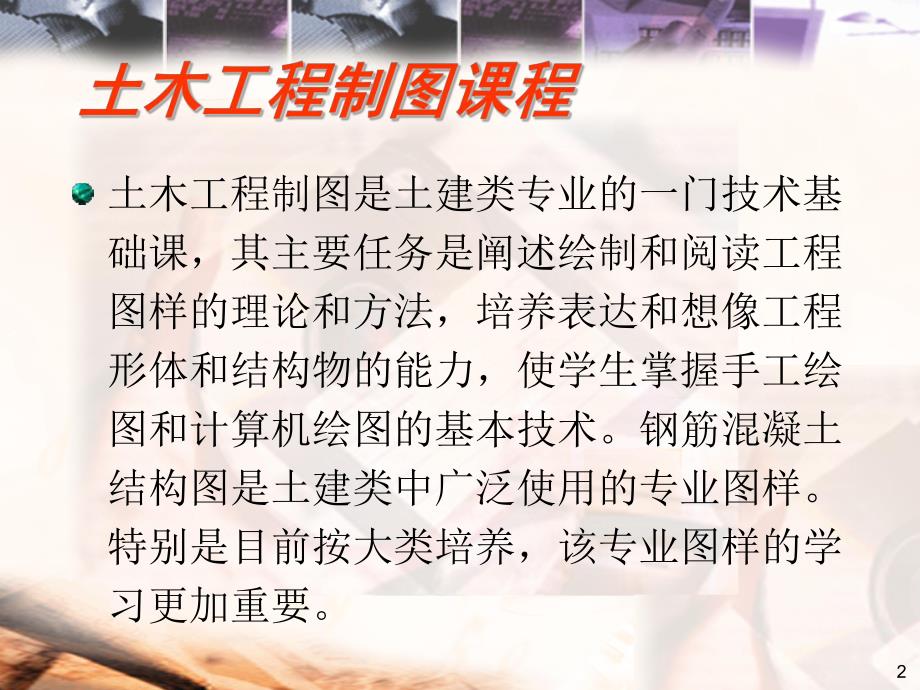

1、12土木工程制图是土建类专业的一门技术基础课,其主要任务是阐述绘制和阅读工程图样的理论和方法,培养表达和想像工程形体和结构物的能力,使学生掌握手工绘图和计算机绘图的基本技术。钢筋混凝土结构图是土建类中广泛使用的专业图样。特别是目前按大类培养,该专业图样的学习更加重要。3本教案参照了由教育部颁布的画法几何及土木建筑制图课程教学基本要求基本要求中规定:“培养绘制和阅读有关工程图的能力。了解土建图的内容和图示特点(包括视图名称和配置、比例、图线、尺寸注法、图例、习惯画法、规定画法及其他有关规定),各种不同材料结构物的图示特点。初步绘制和阅读专业图样的方法”。钢筋混凝土结构图是土建类中广泛使用的专业图

2、样。4选用教材为:土木工程制图,卢传贤主编,中国建筑工业出版社,该教材为教育部“高等教育面向21世纪教学内容和课程体系改革计划”的研究成果,是面向21世纪课程教材。5 房屋建筑、水工建筑、道路桥梁建筑等土房屋建筑、水工建筑、道路桥梁建筑等土木工程,都要由各种受力构件组成结构系统,木工程,都要由各种受力构件组成结构系统,以承担自重和加在建筑物上的各种荷载。由钢以承担自重和加在建筑物上的各种荷载。由钢筋混凝土制成的构件,如钢筋混凝土梁、柱、筋混凝土制成的构件,如钢筋混凝土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢筋混凝土轨枕等,称为钢筋混凝土构件。筋混

3、凝土轨枕等,称为钢筋混凝土构件。6单层厂房结构单层厂房结构7一般建筑结构一般建筑结构8 钢筋混凝土构件的形状、大小、配筋数量钢筋混凝土构件的形状、大小、配筋数量及型式和结构系统的型式、布局、连接,一般及型式和结构系统的型式、布局、连接,一般都要经过设计和计算,然后再用图表达出来。都要经过设计和计算,然后再用图表达出来。传统的钢筋混凝土结构图包括传统的钢筋混凝土结构图包括结构构件图和结结构构件图和结构布置图构布置图。9柱的模板及配筋图10 建筑结构施工图平面整体设计方法(以下简建筑结构施工图平面整体设计方法(以下简称称平法平法)对我国目前混凝土结构施工图的设计)对我国目前混凝土结构施工图的设计表

4、示方法作了重大改革。平法是把结构构件的表示方法作了重大改革。平法是把结构构件的尺寸和配筋等,按照平面整体表示方法的制图尺寸和配筋等,按照平面整体表示方法的制图规则,规则,直接表达在各类构件的结构平面布置图直接表达在各类构件的结构平面布置图上上。这就改变了传统的那种将构件从结构平面。这就改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁布置图中索引出来,再逐个绘制配筋详图的繁琐方法。琐方法。11梁平法施工图12拉力拉力压力压力13下料:下料:先将不同直径的钢筋按照需要的长度截断钢筋加工:钢筋加工:根据设计要求进行弯曲成型钢筋安装:钢筋安装:将弯曲后的成型钢筋绑扎或焊接在一起

5、形成钢筋骨架浇注:浇注:将钢筋置于模板内,浇注混凝土(水泥、砂、石、水及各种添加剂的混合物)养护:养护:待混凝土凝固后拆模即成14现浇构件:现浇构件:在工程现场搭建模板就地浇筑预制构件:预制构件:在工程现场以外的工厂预制好然后运到现场进行安装预应力钢筋混凝土构件:预应力钢筋混凝土构件:在制作时通过对钢筋的张拉,预加给混凝土一定的压力以提高构件的强度和抗裂性能151.模板图:模板图:即构件的外形图。对于形状简即构件的外形图。对于形状简单的构件,可不必单独画模板图。单的构件,可不必单独画模板图。2.配筋图:配筋图:主要表达钢筋在构件中的分布主要表达钢筋在构件中的分布情况,通常有配筋平面图、配筋立面

6、图、情况,通常有配筋平面图、配筋立面图、配筋断面图等。配筋断面图等。16钢筋在混凝土中不是单根游离放置的,而是将各钢钢筋在混凝土中不是单根游离放置的,而是将各钢筋用铁丝绑扎或焊接成钢筋骨架或网片。筋用铁丝绑扎或焊接成钢筋骨架或网片。受力钢筋:受力钢筋:承受构件内承受构件内力的主要钢筋。力的主要钢筋。架立钢筋:架立钢筋:起架立作用,起架立作用,以构成钢筋骨架。以构成钢筋骨架。箍筋:箍筋:固定各钢筋的位固定各钢筋的位置并承受剪力。置并承受剪力。17分布钢筋:分布钢筋:用于板式结构用于板式结构中,将板面承受的力分配中,将板面承受的力分配给受力钢筋,并防止混凝给受力钢筋,并防止混凝土开裂,同时也起固定

7、受土开裂,同时也起固定受力钢筋位置的作用。力钢筋位置的作用。其它钢筋:其它钢筋:如为了吊装用如为了吊装用的吊环和为构造要求而设的吊环和为构造要求而设置的预埋件等。置的预埋件等。181920212223混凝土强度:混凝土强度:用水泥标号表示,例如用水泥标号表示,例如 C10、C15、C20、钢筋的品种钢筋的品种:即钢筋材料的等级,品种代即钢筋材料的等级,品种代号由钢筋直径符号变化而来号由钢筋直径符号变化而来 24钢筋的弯起:钢筋的弯起:钢筋混凝钢筋混凝土构件受力后的最大土构件受力后的最大拉应力位置是变化的,拉应力位置是变化的,越靠近端部越靠上。越靠近端部越靠上。为了让受力钢筋始终为了让受力钢筋始

8、终处于最大拉应力位置,处于最大拉应力位置,故弯成一定的形状。故弯成一定的形状。25钢筋的弯钩:钢筋的弯钩:为了加强钢筋与混凝土的固为了加强钢筋与混凝土的固结力,钢筋端部要做成弯钩。结力,钢筋端部要做成弯钩。直角弯钩 半圆弯钩26图线:图线:钢筋不按实际投影绘制,只用单线条钢筋不按实际投影绘制,只用单线条表示。为突出钢筋,在配筋图中,可见的表示。为突出钢筋,在配筋图中,可见的钢筋应用粗实线绘制;钢筋的横断面用涂钢筋应用粗实线绘制;钢筋的横断面用涂黑的圆点表示;不可见的钢筋用粗虚线、黑的圆点表示;不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘制。预应力钢筋用粗双点画线绘制。绘制钢筋的粗实线和表示钢

9、筋横断面绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化,即它的涂黑圆点没有线宽和大小的变化,即它们不表示钢筋直径的大小。们不表示钢筋直径的大小。27构件内的各种钢筋应予以编号,以便于构件内的各种钢筋应予以编号,以便于识别。编号采用阿拉伯数字,写在直径为识别。编号采用阿拉伯数字,写在直径为6mm的细线圆圈中的细线圆圈中。28与钢筋代号写在一起的还有该号钢筋的直与钢筋代号写在一起的还有该号钢筋的直径以及在该构件中的根数或间距。例如径以及在该构件中的根数或间距。例如号钢号钢筋是筋是I级钢筋,直径是级钢筋,直径是8mm,每,每200mm放置一根。放置一根。其中其中“”为等间距符号。为等

10、间距符号。29钢筋的保护层:钢筋的保护层:为保护钢筋不被锈蚀,钢筋不为保护钢筋不被锈蚀,钢筋不能裸露于构件外,要有一定厚度的混凝土作为能裸露于构件外,要有一定厚度的混凝土作为保护层。保护层还起防火及增加混凝土对钢筋保护层。保护层还起防火及增加混凝土对钢筋的握裹力的作用。保护层的大小见下表。的握裹力的作用。保护层的大小见下表。30钢筋混凝土保护层最小厚度(钢筋混凝土保护层最小厚度(mm):钢筋名称钢筋名称环境条件环境条件构件类别构件类别混凝土强度等级混凝土强度等级C20C25及及C30C35受力筋受力筋室内正常室内正常环境环境板、墙板、墙15梁梁25柱柱30露天或室露天或室内高湿度内高湿度环境环

11、境板、墙板、墙352515梁梁453525柱柱453530箍筋箍筋梁和柱梁和柱15分布筋分布筋墙和板墙和板1031钢筋的图例:钢筋的图例:下表列出了一般钢筋的常用图例。下表列出了一般钢筋的常用图例。名 称无弯钩的钢筋端部带半圆形弯钩的钢筋端部带直钩搭接带半圆的钢筋端部无弯钩的钢筋弯钩的钢筋搭接带直钩的钢筋搭接图 例32钢筋图的尺寸标注:钢筋图的尺寸标注:钢筋图上尺寸的注写形钢筋图上尺寸的注写形式与其他工程图相比有明显的特点。式与其他工程图相比有明显的特点。对于构件外形尺寸、构件轴线的定位尺对于构件外形尺寸、构件轴线的定位尺寸、钢筋的定位尺寸等,采用普通的尺寸线寸、钢筋的定位尺寸等,采用普通的尺

12、寸线标注方式标注。标注方式标注。33钢筋图的尺寸标注:钢筋图的尺寸标注:钢筋的数量、品种、直径以及均匀分布钢筋的数量、品种、直径以及均匀分布的钢筋间距等,通常与钢筋编号集中在一起的钢筋间距等,通常与钢筋编号集中在一起用引出线标注。用引出线标注。34钢筋图的尺寸标注:钢筋图的尺寸标注:钢筋成型的分段长度直接顺着钢筋写在钢筋成型的分段长度直接顺着钢筋写在一旁,不画尺寸线;钢筋的弯起角度常按分一旁,不画尺寸线;钢筋的弯起角度常按分量形式注写,注出水平及竖直方向的分量长量形式注写,注出水平及竖直方向的分量长度。度。3536如图所示的现浇钢筋混凝土双向配筋板,便仅用了一个配筋平面图来表达。图中、号钢筋是

13、支座处的构造筋,直径8mm,间距均为200mm;布置在板的上层,90直钩向下弯(平面图上(平面图上弯向下方或右方表示钢筋位弯向下方或右方表示钢筋位于顶层)于顶层)。对于钢筋混凝土板,通常只用一个平面图表对于钢筋混凝土板,通常只用一个平面图表示其配筋情况。示其配筋情况。37、号钢筋是两端带有向上弯起的半圆弯钩的I级钢筋,号钢筋直径为8mm,间距200mm;号钢筋直径6mm,间距150mm。(平面(平面图上弯向上方或左方表示钢图上弯向上方或左方表示钢筋位于底层)筋位于底层)。38现浇混凝土板构造示意图及其配筋平面图394041424344454647图名:图号:内容:见土木工程制图p360图12-4、12-5要求:在横放A3幅面的图纸上,用绘制该单跨简支梁配筋图,注意断面图的比例与立面图不同,钢筋成型图与立面图对齐。要求画出钢筋表。图面布局要匀称美观。时间:1周
