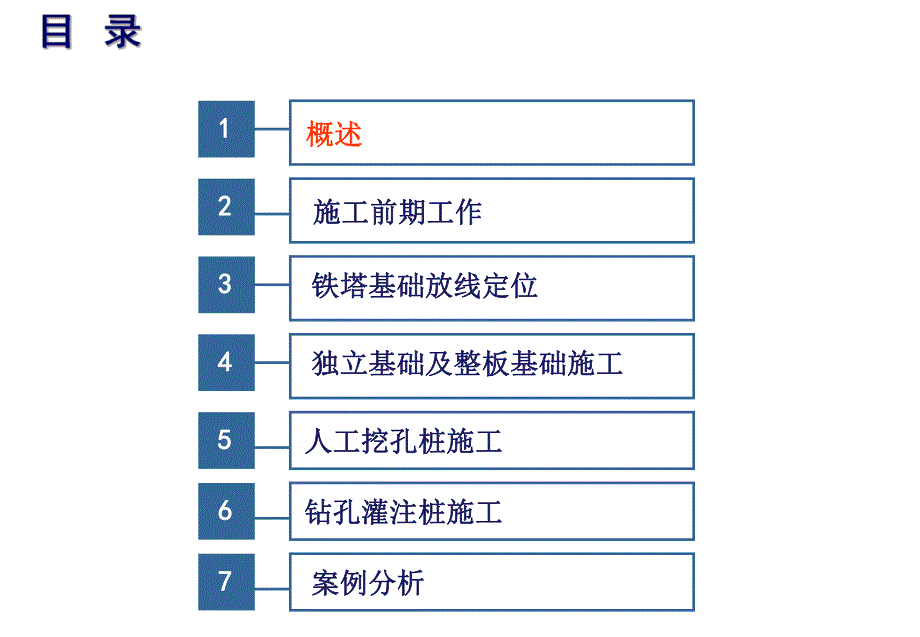

1、2 23 3施工前期工作施工前期工作铁塔基础放线定位铁塔基础放线定位1 1概述概述4 4独立基础及整板基础施工独立基础及整板基础施工5 5人工挖孔桩施工人工挖孔桩施工6 6钻孔灌注桩施工钻孔灌注桩施工7 7案例分析案例分析2 23 3施工前期工作施工前期工作铁塔基础放线定位铁塔基础放线定位1 1概述概述4 4独立基础及整板基础施工独立基础及整板基础施工5 5人工挖孔桩施工人工挖孔桩施工6 6钻孔灌注桩施工钻孔灌注桩施工7 7案例分析案例分析1、铁塔基础施工的重要性、铁塔基础施工的重要性（1）铁塔基础是“铁塔之根”，是网络基础建设的基础（2）铁塔等配套工程占无线网络建设总投资比例大，接近40%，
2、铁塔基础施工占土建配套总费用的1530%（3）基础的施工质量直接关系到上部高耸结构的安全（4）基础的施工周期直接影响整个网络建设工程的工期2、铁塔基础施工的特点、铁塔基础施工的特点（1）铁塔基础施工工程协调量大，牵涉征地赔补、报建、进场、施工环境影响。（2）铁塔基础施工受区域地质环境影响。（3）铁塔基础施工隐蔽工程较多，控制难度大。（4）基础施工周期长，受气候影响、机械设备影响。某省某省C网建设铁塔设计、施工进度案例：网建设铁塔设计、施工进度案例：按2000个基站，从选点查勘算起，正常的建设周期约4个月。其中：设计勘察：30天/业务区，地质勘察：30天（3个队/业务区），设计：10天（可指导施
3、工），基础施工：50天（10个队/业务区），基础养护：28天，铁塔安装：50天3、铁塔基础施工管理与技术措施、铁塔基础施工管理与技术措施 “三控两管一协调三控两管一协调”及及“安全控制安全控制”（1）施工管理：招投标工作与合同管理 施工组织与计划工作 协调工作 过程检查巡视与考核 验收与评价（2）施工技术：基础工程施工工艺 施工控制关键点4、铁塔基础施工管理与技术管理的依据、铁塔基础施工管理与技术管理的依据（1）管理:中华人民共和国招标投标法 中华人民共和国合同法 中华人民共和国建筑法 建设工程质量管理条例 其他部颁、省颁及建设单位制定的相关管理文件（2）技术:建筑工程施工质量验收统一标准 G
4、B50300-2001 混凝土结构工程施工质量验收规范 GB50204-2002 建设工程监理规范 建筑地基基础工程施工质量验收规范GB50202-2002 建筑桩基技术规范JGJ94-2008 建筑基桩检测技术规范JGJ106-2003 其他部颁、省颁及设计单位制定的相关文件与图纸5、铁塔基础形式及应用塔型、铁塔基础形式及应用塔型 （1）移动铁塔基础的分类 地面塔基础类型主要分为：天然地基基础（整板基础、独立基础）、桩基础（人工挖孔桩、钻（冲）孔灌注桩、砼预制桩）。（2）塔型应用铁塔基础的基本概念：为保证铁塔的安全及基础设计的经济性，每个基站在铁塔基础设计之前都必须有具有地质勘察资质的单位提
5、供的地质报告。地质报告的内容及形式应符合国家有关强制性条文的规定，地质报告中应有土层的分类、土层厚度、土层的物理力学性质参数、水文地质参数、地形地貌等等。不同的塔型及不同的土质情况往往有不同的基础型式。A、天然地基基础一般采用独立基础及整板基础，独立基础适用于根开较大的塔型（四角角钢塔、拉线塔），施工方便，一般不需要大型机械，造价低，但施工影响面大，对基坑回填土要求较高。整板基础适用于根开较小的塔型(三管塔、三角角钢塔、单管塔)，造价较高，一般适用于地基承载力小，基础埋深受到限制的场地。B、桩基一般采用人工挖孔桩和钻（冲）孔灌注桩。人工挖孔桩应用于基础开挖小、无地下水的区域，具有施工方便、无机
6、械作业、工期快，造价低等特点，但它对土质要求比较高，且对施工的安全措施也有较高的要求，适用于根开不是很小的塔型（三管塔、三角角钢塔、四角角钢塔、单管塔、拉线塔）。钻（冲）孔灌注桩则须有桩机进场，进退场费用比较高，且对进场的道路及周边尺寸有一定要求，要求水、电供应方便，适用于根开不是很小的塔型（三管塔、三角角钢塔、四角角钢塔、单管塔、拉线塔）。6、铁塔基础施工所需主要结构材料及控制指标、铁塔基础施工所需主要结构材料及控制指标 （1）试验混凝土配合比 基础施工不同强度等级的混凝土，需将采购的水泥、砂、碎石由监理见证取样至检测机构，由其出具混凝土配合比。由此实验室配合比来根据现场进行施工配合比的依据
7、。（2）水泥：检测指标包括：安定性、抗压、抗折强度（3天、28天）（3）钢筋：力学检测指标包括：屈服强度、抗拉强度、伸长率 （4）混凝土：检测指标包括：抗压强度（7天强度、28天强度）2 23 3施工前的准备工作施工前的准备工作铁塔基础放线定位铁塔基础放线定位1 1概述概述4 4独立基础及整板基础施工独立基础及整板基础施工5 5人工挖孔桩施工人工挖孔桩施工6 6钻孔灌注桩施工钻孔灌注桩施工7 7参考规范及案例分析参考规范及案例分析（1）获得土地使用证书，征得规划部门许可。（2）获得建设行政主管部门的报建审批（3）获得基础，地网及相关预埋件的设计图纸（4）有详细的施工组织方案及安全应对措施（6）
8、施工道路、场平及水、电条件具备。（7）召开基础施工开工会，得到业主及监理的开工许可（5）具备完备的地质勘探报告及基础地下管线、地面建筑物、构筑物、架空电缆和其他工艺设施的构造情况，确保工程质量及临近建筑的安全 2 23 3施工前的准备工作施工前的准备工作铁塔基础放线定位铁塔基础放线定位1 1概述概述4 4独立基础及整板基础施工独立基础及整板基础施工5 5人工挖孔桩施工人工挖孔桩施工6 6钻孔灌注桩施工钻孔灌注桩施工7 7案例分析案例分析 主要内容：主要内容：(1)复核定位原轴线控制点和测量标高的基准点。(2)从国家坐标、高程控制点引入施工控制网。(3)严格按照施工图放线定位。(4)基站测量定位
9、放线需征得业主、建设单位的同意。(5)改变原设计定位放线，需通知设计单位及时变更。主要实施方法：主要实施方法：(1)采用三角测量法、测回闭合法等测量手段。(2)形成施工基准控制点及坐标控制网。(3)采用经纬仪、水准仪，或全站仪。主要控制方法：主要控制方法：(1)监理需对塔基定位放线进行现场复核。（2）监理单位需对测量结果进行确认，并形成测量放线记录进入竣工资料。塔基定位放线事故的案例：塔基定位放线事故的案例：基本情况：湖北电信村通工程某市支局院内新建42米三管塔，整板基础5.8X5.8，埋深3.0，设计图纸定位，基础边距支局（3层）外墙边4米，地质状况:夹砂的粉质粘土。施工状况：塔基定位放线，
10、施工单位私自将塔基向3层楼房侧偏移，仅距外墙侧2米，未采取基坑支护及排水措施。发生事故：时处梅雨季节，导致基坑壁坍塌，危及支局楼房安全。事故处理：在房屋基础应力未释放前，紧急回填补压。2 23 3施工前的准备工作施工前的准备工作铁塔基础放线定位铁塔基础放线定位1 1概述概述4 4独立基础及整板基础施工独立基础及整板基础施工5 5人工挖孔桩施工人工挖孔桩施工6 6钻孔灌注桩施工钻孔灌注桩施工7 7案例分析案例分析1 1、独立基础及整板基础的施工流程独立基础及整板基础的施工流程 基坑开挖及支护验槽绑钢筋支模板隐蔽工程验收合格？不合格合格预埋件定位浇筑混凝土振捣密实基础养护拆模板,基坑回填基础验收移
11、交2.2.基坑开挖基坑开挖 （1）独立基础土方开挖时，开挖的工序、方法必须与设计工序相一致，并遵守“开槽支撑、先撑后挖、分层开挖，严禁超挖”的原则，其土方工程的验收必须确保支护结构安全和周围环境安全为前提。（2）基坑开挖至设计标高后，应对坑底进行保护，经验收合格后，方可进行垫层施工，坑底标高允许偏差-50mm，长、宽允许偏差+50mm，-50mm。基坑验收3.3.验槽验槽 （1）检查基坑开挖是否达到设计尺寸。（2）检查地基土的分布是否与地勘报告一致。（3）检查地基土的承载力是否与达到设计要求。（4）检查基坑区域是否有其他不良地质状况。（5）基坑(槽)验收合格后，避免基底长期暴露，应尽快采用垫层
12、封闭。检验方法：用水准仪、钢尺检查、肉眼观察、请地勘单位复核地基承载力。4.4.模板工程模板工程 （1）模板及其支架应具备足够的承载力、刚度、稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。（2）模板接缝不应漏浆，模板与混凝土的接触面应清理干净并涂刷隔离剂。（3）基础侧模拆除时，应以保证其表面及棱角不受损伤为宜。对于架空基础梁，跨度8米时，达到75强度可拆除底模，跨度8米时，达到100强度方可拆除底模。检验方法：依据现场混凝土试块力学试验检查。（4）现浇基础 结构模板安装允许偏差：轴线位置允许偏差：5 mm。底模上表面标高：5mm。截面内部尺寸：10mm（基础），4、5(柱、梁)。检
13、验方法：用水平尺、经纬仪、水准仪测量。基础模板支护与混凝土浇筑5.5.基础钢筋工程基础钢筋工程 （1）钢筋进场，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等规定检查产品合格证、出厂检验报告，并进行监理见证取样复检，焊接钢筋试件应现场施焊，并见证送样。合格后方可使用。（2）除焊接封闭式箍筋外，箍筋的末段应作弯钩。钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表1的规定。表1 钢筋加工的允许偏差 项 目 允许偏差（mm）受力钢筋顺长度方向全长的净尺寸 10 受力钢筋的弯折位置 20 箍筋内净尺寸 5 检验方法：用钢尺检查。（3）钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个
14、或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。（4）在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合相关规程的规定。检验方法：检查产品合格证、接头力学性能试验报告。(5)设置在同一构件内的受力钢筋接头宜相互错开，应避开梁端、柱端加密区。在纵向钢筋焊接接头连接区段长度为35d（d为纵向受力钢筋的较大直径），且不小于500mm的范围内，接头面积百分率应50%。(6)准确进行地锚螺栓的定位。检验方法：用钢尺检查。基础钢筋安装位置偏差应符合表2的规定。表2:钢筋安装位置的允
15、许偏差 项目 允许偏差（mm）绑扎钢筋网 长、宽 10 网眼尺寸 20 绑扎钢筋骨架 长 10 宽、高 5 受力钢筋 间距10 排距5 保护层厚度 基础10 柱、梁5 板、墙、壳3 绑扎箍筋、横向钢筋间距 20 钢筋弯起点位置 20 检验方法：用钢尺检查。预埋螺栓定位7.7.混凝土工程混凝土工程(1)水泥、砂、石进场后，应按硅酸盐水泥、普通硅酸盐水泥GB175及其他相关规定检查产品合格证、出厂检验报告，并监理见证取样送检，复检合格后方可使用。(2)混凝土应按国家现行标准普通混凝土配合比设计规程JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。（3）结构混凝土的强度等
16、级必须符合设计要求。按照混凝土结构工程施工质量验收规范(GB50204-2002)由监理见证取样，在混凝土浇筑地点随机抽取混凝土试块，并分别作标准养护与现场同条件养护两种评价。混凝土试块制作（4）混凝土运输、浇筑及间隔的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上层混凝土浇筑完毕。（5）混凝土施工缝不应随意留置，其位置应事先在施工技术方案中明确，并尽可能留置在受剪力较小的部位，留置部位应便于施工。施工缝的处理应先凿除松动石及表面浮浆，用水润湿后采用比原混凝土高一等级的水泥砂浆铺底，浇筑混凝土。混凝土浇筑振捣（6）混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：在浇筑完毕后的12小时以内应对混凝土加以覆盖并保湿养护。普通混凝土浇水养护时间不得少于7天。混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板及支架。（7）未经设计许可，在基础混凝土未达设计强度的情况下，不得附加上部结构主要荷载。混凝土养护基础现浇混凝土结构尺寸允许偏差：基础现浇混凝土结构尺寸允许偏差：独立基础轴线位置偏差：10mm。墙、柱、梁轴线
