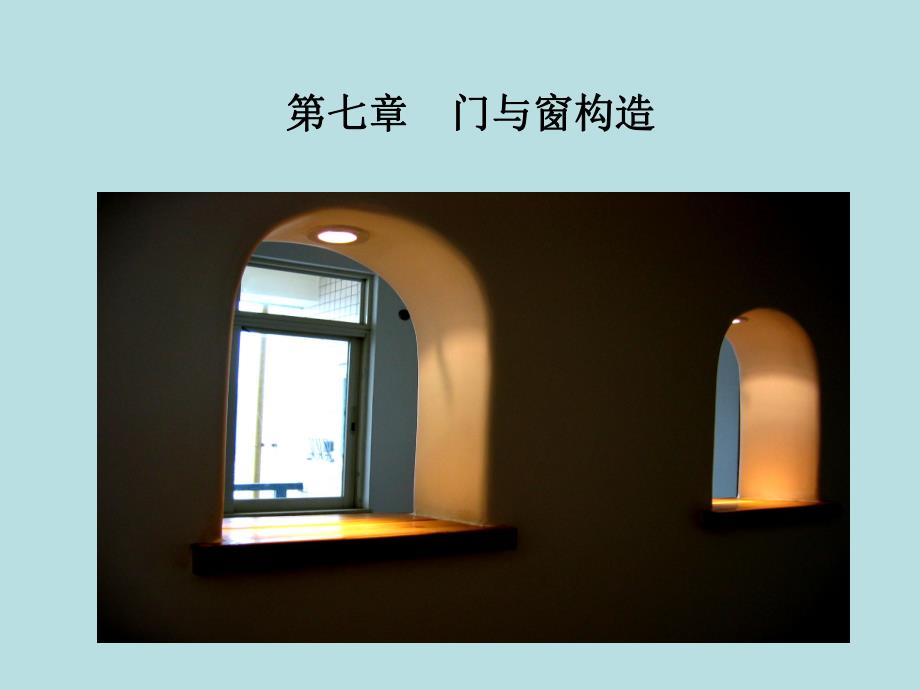

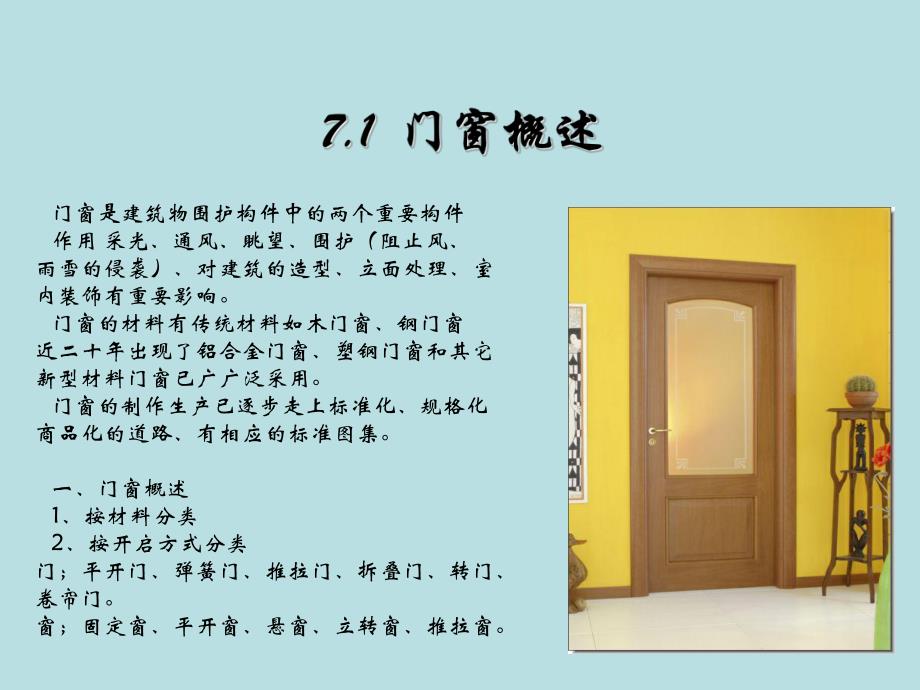

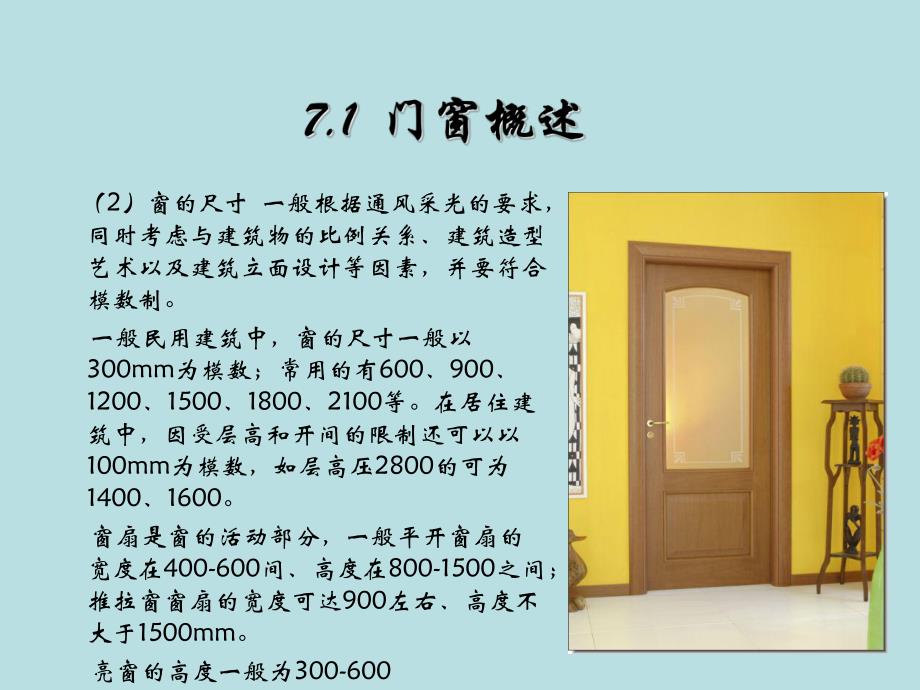

1、第七章第七章 门与窗构造门与窗构造 门窗是建筑物围护构件中的两个重要构件 作用 采光、通风、眺望、围护（阻止风、雨雪的侵袭）、对建筑的造型、立面处理、室内装饰有重要影响。门窗的材料有传统材料如木门窗、钢门窗近二十年出现了铝合金门窗、塑钢门窗和其它新型材料门窗已广广泛采用。门窗的制作生产已逐步走上标准化、规格化商品化的道路、有相应的标准图集。一、门窗概述 1、按材料分类 2、按开启方式分类门；平开门、弹簧门、推拉门、拆叠门、转门、卷帘门。窗；固定窗、平开窗、悬窗、立转窗、推拉窗。（2）窗的尺寸 一般根据通风采光的要求，同时考虑与建筑物的比例关系、建筑造型艺术以及建筑立面设计等因素，并要符合模数制

2、。一般民用建筑中，窗的尺寸一般以300mm为模数；常用的有600、900、1200、1500、1800、2100等。在居住建筑中，因受层高和开间的限制还可以以100mm为模数，如层高压2800的可为1400、1600。窗扇是窗的活动部分，一般平开窗扇的宽度在400-600间、高度在800-1500之间；推拉窗窗扇的宽度可达900左右、高度不大于1500mm。亮窗的高度一般为300-600 3、门窗的其它分类 位置 外门、内门 控制方式 手动门、传感控制自动门 特殊要求 保温门、隔声门、防火门、防X、线门、防爆门等 按窗镶嵌材料不同有 纱窗、玻璃窗、百叶窗等 按窗的层数分类 单层窗、双层窗等。按

3、窗的立面形式分 单扇窗、双扇窗、四扇窗等 按窗的使用功能分 隔声窗、密闭窗、防火窗、防盗窗、橱窗、售票窗、售货窗等 4、门窗尺寸 （1）门的尺寸 门作为交通疏散的通道其尺寸主要取决于人体尺寸和通行人流量以及搬运家具、设备等的要求。同时考虑与建筑物的比例关系、建筑造型艺术以及建筑立面设计等因素，并要符合模数制。一般民用建筑中，门宽一般以100mm为模数；当大于1200时取100mm为模数，一般单 扇门宽700-1000、其中住宅户门为1000、起居室门为900-1000、厨厕门为700-800；当门宽为1200-1800一般为双扇门；2100以上时做成三扇门、四或双扇带固定扇门的门。一般民用建筑

4、中，门高一般以300mm为模数；特殊情况下取100mm为模数，常见高度为2000、2100、2200、2400、2700、3000、3300，当门高超过2200时应设亮子。7.1 7.1 门窗概述门窗概述 5 门窗的保温与建筑节能（1）建筑物的外围护结构中、建筑外门、窗与外墙一样是建筑保温的薄弱环节，对寒冷地区通过门窗的传热和冷风渗透造成的热损失，几乎占到整个热损失的一半。造成门窗热损失一般有两个途径 一方面是热传导、热幅射以及对流通风造成的；另一方面冷风通过门窗各种缝隙渗透所造成的。（2）门窗保温与节能的措施A;限制窗墙比（窗的散热量是墙的2-3倍）B;通过增加窗的层数和玻璃的层数来提高保温

5、性能（节能玻璃-中空玻璃、吸热玻璃、热反射玻璃）C;减小缝隙的长度（扩大单块玻璃的面积或扩大固定窗的面积）D;采用密闭和密封措施不减小冷风的渗透。7.2 7.2 木门窗木门窗 二、木门窗构造 （一）木门一般由门框、门扇、亮子、五金零件等部分组成 (1)门框又称门樘，由两根边梃和上框（又称冒头组成），有亮的还有一根中横梃，多扇门还有中竖梃，有保温、防水、防风、隔声要求的门应设下槛 上框伸出两根边梃的长度一般为120的端头俗称羊角 门洞宽应比框宽20-30，应10-20门洞两侧经防腐处理木砖的第隔500-700预埋在砖墙内，边梃与木砖用铁钉相连。(2)门扇由上、中、下冒头，边梃、门心板玻璃等组成。

6、门窗详图一般由门窗立面图和节点详图组成。立面图：主要表示门窗的外形、开启方式和方向以及门窗的主要尺寸和节点索 引符号等内容。节点详图主要表示门框、门扇，窗框、窗扇各部位的断面形状、材料 和构造关系。8.1 8.1 门窗概述门窗概述 7.2 木门窗木门窗 平开木门的门扇有镶板门、夹板门、拼板门等几种。镶板门是最常见的一种门，由骨架和门心板组成，门心板厚10-15的木拼板或多层胶合板，硬质纤维板 夹板门由木骨架和面板组成，骨架由厚32-35、宽34-60的木方组成、内为格形肋条、肋宽同骨架、厚度较小，肋间距200-400、装锁处另加附加木。面板为胶合板、纤维板、塑料板等，用胶结材料粘结在骨架上，四

7、周用小木条镶边，用料小、便于工业化生产。拼板门由木和条板组成，有骨架的拼板门称为拼板门，无骨架的拼板门称为实拼门。木门所用五金有拉手、弹子锁、执手锁、门碰头等。7.2 木门窗木门窗（二）木窗一般由窗框、窗扇、五金零件等部分组成，根据不同要求还有贴脸板、窗台板、筒子板、窗帘盒等附件。(1)窗框，由两根边框和上下框（冒头）组成矩形轮廓，如有亮时则加中横档（中冒头），窗框的四周外侧设有灰口、内侧设有铲口（裁口），窗框与洞口的相对位置有外平齐、内平齐、中平齐。(2)窗扇由上、下冒头，边梃、窗心等组成。玻璃等组成。窗扇由上、边梃由断面尺寸一般在40-60之间，下冒头因考虑变形和披水尺寸宜大些、一般在40

8、-80之间，窗心一般在40-30间，铲口宽10、深12-15。玻璃应装在窗口侧以利防雨。两窗口的接缝处应做高低缝盖口，以关闭严密7.2 木门窗木门窗 平开木窗的窗框与窗扇之间，除要求关闭紧密和开启方便外，特别要解决雨水渗入室内的问题、如做披水槽和滴水槽以及积水槽和排水孔（三）木门窗的注意事项1、制作前必须选择符合设计要求的材料，保证木门窗的木材质量2、木门窗的防火、防腐、防虫处理应符合设计要求。3、制作木门窗所用的胶料，宜采用国产的酚醛树脂胶和脲醛树脂胶。4、厚度大于50mm的门窗扇应用双榫连接。5、木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。7.2 木门窗木门窗5、

9、木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。6、表面应洁净，且不得有刨痕、锤印7、门窗割角、拼缝严密平整。门窗框、扇裁口顺直。8、木门窗上的槽、孔边缘整齐，无毛刺。9、与墙体间缝隙的填嵌料符合设计要求，填嵌饱满。寒冷地区外门窗应填充保温材料。10、批水、盖口条、压缝条、密封条的安装顺直，结合牢固、严密。11、对预埋件和锚固件及隐蔽部位的防腐、填嵌处理应进行隐蔽工程的质量验收。7.3 铝合金门窗的构造铝合金门窗的构造 三、铝合金门窗的构造 铝合金门窗与木门窗相比，具有自重轻、强度高、外形美观、色彩多样、密封性能好、耐腐蚀、维修方便以及便于工业化生产等诸多优点。但造价较高

10、、制作技术比较复杂。铝合金门窗的类型很多，但多是用不同型号的铝合金型材经下料、打孔、铣槽、攻丝等加工工序，制作成门窗框料，然后与配套的连接件、密封件、五金配件一起组合而成的。铝合金门窗的称谓一般是以门窗框料的系列来称呼的，如70系列铝合金推拉门是指推拉门的门框厚度构造尺寸为70mm；又如平开窗窗框厚度构造尺寸为50mm，此平开窗为50系列平开窗 铝材的厚度不小于0.8mm、一般在0.8-1.2mm之间 铝合金门窗框与墙体的连接用塞口法，在土建基本结束、墙面最后粉刷前进行。门窗框的固定方式是将镀锌锚固板的一端固定在门窗框的外侧，另一端用射钉或其它方式固定于墙上，再填以矿棉毡、玻璃毡等密封材料、最

11、后用建筑密封胶封实。铝合金门窗的框与扇是以其特殊造型嵌上密封条相搭接或对接，门窗玻璃一般橡皮压条固定在门框扇上，玻璃厚度一般为5-8mm,门扇也可采用6mm的铝合金扣板来作为门芯板。7.3 铝合金门窗的构造铝合金门窗的构造 四、塑钢门窗的构造 1、塑钢门窗概述 塑钢门窗是以改性聚氯乙稀（UPVC）为原料，并添加一定比例的稳定剂、改进剂、填充剂等，经挤出机挤出成型为各种断面的多中空型材，定长切断后，经热熔焊接成门窗框扇，装配上密封条、毛刷条、玻璃、五金配件等构成门窗成品。塑钢门窗外观绚丽多彩，可与各类建筑协调，有良好的隔热保温性、隔噪声性、气密性、抗腐蚀性和防火性，使用寿命可达50年左右，是大力

12、推广使用的门窗。塑钢门窗按其开启方式可分为；平开门窗、推拉门窗、上提窗、悬窗、半玻门、板式门等多种形式；按其构造层次可分为单层玻璃窗、双层玻璃窗、纱门窗等。按框料宽度可分有45、58、60、70、80、85等多种系列。7.3 铝合金门窗的构造铝合金门窗的构造 2、塑钢门窗构造 塑钢门窗是由各种不同断面结构的UPVC塑料中空异形材，用拼装的方法组装而成的。中空异形材有主异形材和辅助异形材，主异形材为门窗框、扇的主要构件；辅助异形材一般是玻璃压条、扇封边、纱扇、拼接型材、披水板、连接件、密封条、密缝条。平开门窗框型材的截面为L型。门窗扇型材的截面形状是对称的，为T型或Z型，其中一侧翼缘紧靠窗框，另

13、一侧翼缘使用玻璃卡条安装玻璃,推拉门窗框型材有2-3条平行轨道或或沟槽，其截面为U型或E型，门窗扇型材呈h型或b型。7.3 铝合金门窗的构造铝合金门窗的构造 窗框与扇之间用框扇密封条密封。平开门窗框与扇之间常用空心或空心带尾的“O”型（橡胶或橡胶改性聚氯乙稀，橡胶改性软质或硬质聚氯乙稀制成）密封条,推拉门窗框与扇之间用密封毛刷条（尼龙制成）密封。塑钢门窗玻璃的安装是先在门窗扇异型材一侧嵌入密封条（K型条），并在玻璃的四周安装橡塑垫块，待玻璃安装就位后，再将已镶好密封条的玻璃压条嵌装固定压紧。7.3 铝合金门窗的构造铝合金门窗的构造 3、塑钢门窗安装 塑钢门窗安装用塞口法。门窗框与洞口墙体的连接

14、固定方法一般有两种方法；（1）直接固定法；即用木螺钉穿过型材与墙内预埋木砖相连接。（2）连接铁件固定法；即门窗框通过固定铁件与墙体连接，将固定铁件的一端用自攻螺钉安装在门窗框上，固定铁件的另一端用射钉或塑料膨胀螺钉固定在墙体上。塑钢门窗与墙体之间必须是弹性连接，以给门窗热胀冷缩留有余地，塑钢门窗框与墙体之间的缝隙应分层填入毛粘卷或泡沫塑料，再用水泥砂浆或白刀灰浆嵌实抹平，用嵌缝膏进行密封处理。7.3 铝合金门窗的构造铝合金门窗的构造 4、塑钢门窗的材料质量要求（1）、门窗材料应有产品合格证书、性能检测报告、进场验收记录和复验报告。（2）、采用异型材、密封条等原材料应符合现行的国家标准有关规定（

15、3）、门窗配件应符合下列要求：a;表面应进行防腐处理；b;紧固件的镀层金属及其厚度宜符合国家标准规定；c;五金件型号、规格和性能应符合国家标准的规定。(4)、组合窗及其拼樘料应采用增强型钢作为内衬，并比拼樘料长出1015mm (5)、固定片采用Q235-A冷轧钢板，厚度1.5mm，最小宽度应15mm，表面应进行镀锌处理。(6)、密封门窗与洞口用嵌缝膏应具有弹性和粘接性。(7)、出厂的塑料门窗应符合设计要求，其外观、外形尺寸、装配质量、力学性能应符合国家现行标准的有关规定。7.3 铝合金门窗的构造铝合金门窗的构造 五、阳台、雨篷与遮阳设施 1 阳台的构造 是多层及高层建筑中供人们室外活动的平台，

16、是室内外过渡的空间，多用在居住建筑中。阳台的设置在一定程度上改善了楼房的居住条件，同时又点缀的装饰了建筑的外立面。但从节能的角度讲、传统的阳台是住宅节能的薄弱环节，是建筑中的“冷桥”。由于阳台面积大，与室外空气接触面积也大，加速了室外寒冷或炎热空气向室内传递，增加了室内的能耗，降低了住宅的保温效果。同时晒衣服与堆放杂物的习惯是对建筑物立面效果的破坏。正因为如此，目前大多数居民在搬入新居后大都习惯封闭阳台，并且在阳台与客厅或卧室之间加建一道推拉门。目前已有开发商开始尝试“无阳台”的节能住宅。(1)阳台的种类按与外墙的关系分；凹阳台、凸阳台、半凹半凸阳台按建筑平面位置分中间阳台的转角阳台按施工方式分现浇阳台和预制阳台 按立面形式分敞开式阳台与封闭式阳台。按其用途分生活阳台与服务阳台。(2);阳台的承重结构 搁板式、挑梁式、挑板式。(3);阳台的细部构造 阳台的排水（1排水坡度、低于室内20-30）阳台的栏杆、栏板、护手,既承受一定的侧压力，又有一定的装饰性。阳台的栏杆、栏板的高度不小于1050、高层不小于1100。2;雨篷的构造 建筑物外墙出入口的上方用以挡雨并有一定装饰作用的悬挑构件。悬
