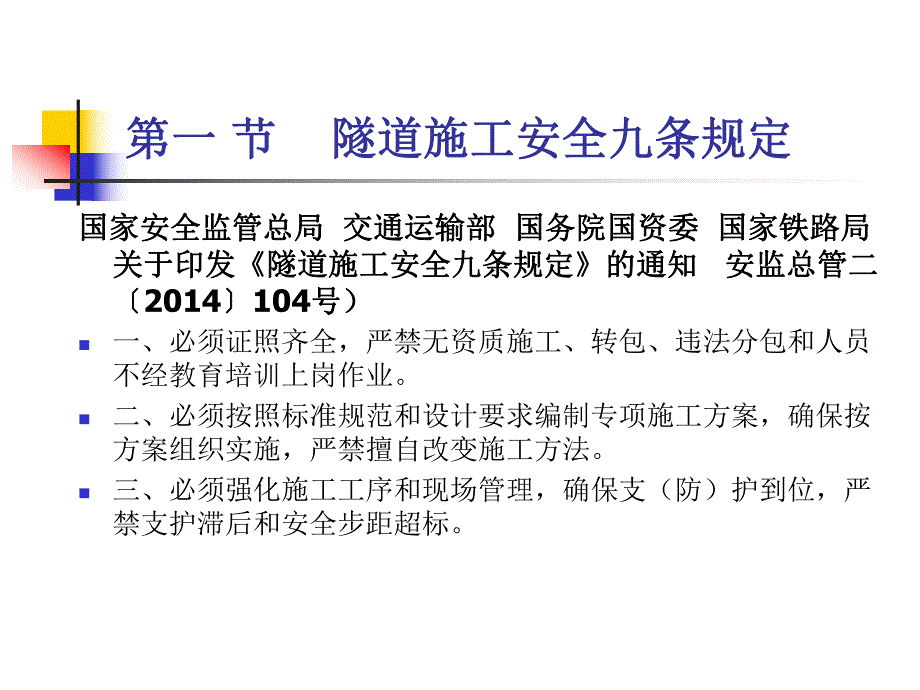

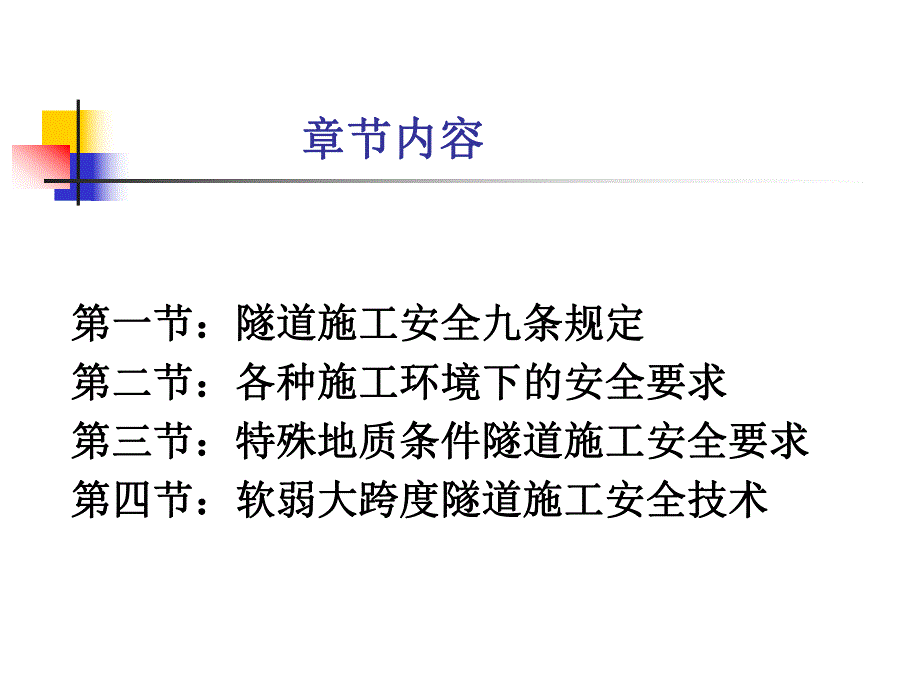

1、 隧道施工安全培训隧道施工安全培训 章节内容章节内容第一节：隧道施工安全九条规定第一节：隧道施工安全九条规定第二节：各种施工环境下的安全要求第二节：各种施工环境下的安全要求第三节：第三节：特殊地质条件隧道特殊地质条件隧道施工安全要求施工安全要求第四节：软弱大跨度隧道施工安全技术第四节：软弱大跨度隧道施工安全技术第一第一 节节 隧道施工安全九条规定隧道施工安全九条规定国家安全监管总局国家安全监管总局 交通运输部交通运输部 国务院国资委国务院国资委 国家铁路局国家铁路局关于印发关于印发隧道施工安全九条规定隧道施工安全九条规定的通知的通知 安监总管二安监总管二2014104号）号）n一、必须证照齐全

2、，严禁无资质施工、转包、违法分包和人员不经教育培训上岗作业。n二、必须按照标准规范和设计要求编制专项施工方案，确保按方案组织实施，严禁擅自改变施工方法。n三、必须强化施工工序和现场管理，确保支（防）护到位，严禁支护滞后和安全步距超标。隧道施工安全九条隧道施工安全九条n四、必须落实超前水文地质探测预报各项规定，监控量（探）测数据超标立即停工撤人，严禁冒险施工作业。n五、必须对有毒有害气体进行监测监控，加强通风管理，严禁浓度超标施工作业。n六、必须严格控制现场作业人数，掘进作业面应实施机械化作业，严禁超员组织施工作业。n七、必须按照规定设置逃生通道，严禁在安全设施不到位的情况下施工作业。n八、必须

3、按照规定严格民用爆炸物品管理，严禁在施工现场违规运输、存放和使用民用爆炸物品。n九、必须按照规定制定应急预案、配备救援装备，严禁事故发生后违章指挥、冒险施救。第二节第二节 各种施工环境下的安全要求各种施工环境下的安全要求n前言 在现代施工建设中,随着技术水平的提高,工程实体建设导致的直接灾害得到了控制并逐步减少,而在施工环境条件下由于种种原因引发的安全事故却仍占有较大的比重，需要我们认真思考和应对。隧道施工环境条件引发的灾害因素主要包括：临时用电、通风防尘、供水、临建、防火、洪水、台风、雷击、雪崩以及其它灾害。其中对隧道施工安全影响较大的主要因素有临时用电、通风防尘、供水、临时建设及其它灾害。

4、目录n一、一、临时用电临时用电n二、二、通风防尘通风防尘n三、三、供、排水供、排水n四、四、临时建设临时建设n五、五、其它灾害其它灾害一、临时用电一、临时用电 施工中安全用电事故屡屡发生，难以回避。施工临时用电必须严格执行JGJ46-2005临时用电规范。隧道施工用电安全除一般规定外着重强调高压进洞、用电作业安全。隧道用电管理隧道用电管理 临时用电应进行施工用电设计,并采用三级配电二级保护方式。施工现场用电应采用三相五线制供电系统,且工作接地电阻符合规定要求。用电设备应实行一机一闸一漏(漏电保护器)一箱(配电箱);漏电保护装置应与设备相匹配(参数的选择与匹配)，不得用一个开关直接控制二台及以上

5、的用电设备。一、临时用电一、临时用电 高压进洞高压进洞 洞内高压进洞应专门进行设计，经审批后由机电部门组织实施。高压输电线路距人行道安全距离应满足规范要求。洞内检修、搬迁电气设备（电缆和电线）时，应切断电源，上锁，并悬挂“有人工作，不准送电”的警告牌。变电站应设在干燥的避车洞或是不使用的横通道内，变压器距周围洞壁不得小于300mm。变压器周围必须装设防护栏杆和警示灯，悬挂“止步、高压危险”或“禁止攀爬、高压危险”等警示标志。提醒：电缆进洞人工作业环节安全。一、临时用电一、临时用电 临时用电安全要点临时用电安全要点 隧道供电线路应采用380V/220V三相五线系统。隧道照明电压：作业地段不得大于

6、36V，成洞地段可采用220V。成洞地段的供电线路，应用绝缘良好的绝缘导线架设，施工地段的用电线路可采用橡套电缆，并应悬空挂设。照明和动力线电路安装在同一侧时，必须分层架设；电线悬空高度应为：380v不小2.5m，10kv时不小于3.5m。涌水隧道的电动排水设备，以及斜井、竖井的电器装置应采用双回路输电并有可靠的切换装置。动力干线上的每一分支线，必须装设开关和保险装置，严禁在动力线上加挂照明设施。一、临时用电一、临时用电 洞内所有通道、抽水站、通风站等重要场所，应有安全照明。隧道内施工照明应采用防水、防尘灯具。暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。一、临时用电一、临时用电三相

7、五线制三相五线制、三级配电二级保护三级配电二级保护、设备一机一闸一漏设备一机一闸一漏二二、通风防尘通风防尘 隧道施工应采取综合防尘、防毒措施,并定期检查粉尘和有害气体浓度。所有作业人员应按要求佩戴安全防护用品，作业粉尘浓度达不到标准时,应采取防尘措施。瓦斯隧道作业应遵循相关规定。职业健康监护技术规范 GBZ 188-2007明确了对作业环境粉尘的监控要求，尘肺是职业病防控重点 设备要求设备要求 风机应综合考虑选用噪声低、风量大、风压大、电能消耗低、重量轻、成本相对低的风机，通风量必须满足洞内用风要求。风管应考虑经久耐用、连接方便的阻燃无毒型材料，风管大小应满足通风、通道作业空间要求。二二、通风

8、防尘通风防尘 风机安装：风机应摆设在新鲜风流中，压入式风机进风口距洞口应大于20m（瓦斯隧道为30m）,四周无障碍物，不影响设备作业和行车，安装应使用机械吊装。风管挂设：风管吊挂应平、顺、直，用于挂设风管的钢丝绳、锚扣件应具有足够的强度和耐久性，支点数量除满足受力要求外应有一定的储备，避免风管掉落伤人或影响作业。二二、通风防尘通风防尘 标准要求标准要求隧道作业环境标准主要有：粉尘允许浓度：每立方米空气中，含有10%以上游离二氧化硅的粉尘必须在2mg以下，含有10%以下游离二氧化硅的粉尘必须在4mg以下。氧气不得低于20%（按体积计，下同）。二氧化碳不得超过0.5%，（一氧化碳不得超过30mg/

9、m3）。氮氧化物（换算二氧化氮）浓度应在5mg/m3以下。隧道内气温不得超过28。隧道内噪声不得大于90dB。对于粉尘及毒气超标的应及时进行处理。二二、通风防尘通风防尘 管理要点管理要点 隧道施工应依据相关规范、标准进行通风设计，合理配置设施，设定通风线路，满足施工要求。定期对通风降尘设备进行维修、保养，保证工况良好。隧道施工时的通风，应设专人管理，瓦斯隧道、长大隧道应有备用风机和备用电源，一旦停风应立即停工、撤人。无论通风机运转与否，严禁人员在风管的进出口附近停留，通风机停止运转时任何人员不得靠近通风软管行走和在软管旁停留，不得将任何物品放在通风管或管口上。通风机开机前应检查通风线路，通风档

10、位应逐步由低到高，不得突起高档。二二、通风防尘通风防尘 保障供风量，改进除尘技术，长大隧道把通风当工序管理保障供风量，改进除尘技术，长大隧道把通风当工序管理三三、供、排水供、排水 供水 隧道工程用水使用前应经过水质鉴定，并符合施工用水水质要求。蓄水池不得设于隧道正上方，水池基础应置于坚实的地基上，蓄水池顶部必须设防护棚，四周应设防护栏，并有明显的安全警示标志，防止人员坠入。机械抽水应有专人负责,当抽水机设在河边时,应有防洪措施，水池与机房之间应当有信号联系。供水管路铺设宜避开地质不良地段,管路应铺设在电缆、电线路的另侧，且不宜采用高架的形式，避免失稳伤人、损物。检修供水管路前,应先关闭控制该段

11、管路供水的闸阀。三三、供、排水供、排水 排水 在有地下水排出的隧道必须开凿排水沟，反坡开挖时根据涌水量的大小，设置抽水机并留有备用（配备能力不小于工作水泵的总能力）。抽水机械的安装地点应在导坑的一侧或另开偏洞安装，并用栅栏与隧道隔离。隧道开挖中如要穿过涌水地层，宜采用超前钻孔探水，查清含水层厚度、岩性、水量、水压等，为防治涌水提供依据。如发现工作面有大量涌水时，应即令工人停止工作，撤至安全地点。靠近江、河、湖畔以及设计位置较低的洞口，在雨季及洪水季节应设岗巡视水位情况，避免出现倒灌。四四、临时建设临时建设 临时建设应按局印发的中铁五局临时工程建设标准（中铁五工程2014321号）执行，认真落实

12、各项安全措施。临建应在详细调查的基础上进行规划，隧道洞口临建及驻地不能设在受地质灾害如洪水、泥石流威胁的地方。施工前应详细查清洞口上方（两侧）岩堆、滑坡体威胁，未采取有效措施前不得冒然施工。临时设施的设置应尽量避开爆破、变形影响区，如地表下沉、滑坡、岩堆垮塌、落石、边坡失稳。各临建设施应合理规划，避免相互干扰影响，考虑爆破安全距离要求。四四、临时建设临时建设 所有临建设计均需要审批后方能实施，确保临建设计安全、适用。临时弃碴场要先防护后弃碴，弃碴场位置选择应合理，不得造成安全隐患。临时便道、便桥应按相应标准施做，既有便道、便桥在使用过程中应随时检查，及时加固，保障道路畅通、安全。各洞施工区应按

13、要求设置消防池，配备有效且数量足够的消防器材，并设明显的标志，定期检查、补充和更换，不得挪做他用，驻地应定期进行安全检查。五五、其它灾害其它灾害 隧道施工除以上危害因素外还应做好洪水、台风、雷击、雪崩以及其它灾害的防范。隧道各洞口位置应高于设计洪水位，洪水及雨季应设立预警机制。穿越江河、湖泊、水库的隧道应评估洪水及雨季施工安全风险，制定专项方案。受台风影响区域应完善相关设施，必要时停止洞外作业。隧道火工品库及洞外设施应按规定做好防雷击处理，洞外爆破作业应采取防雷措施。高寒、严寒地区在洞口施工时应排查有无雪崩、融雪影响。第三节第三节 特殊地质条件隧道特殊地质条件隧道施工安全要求施工安全要求n前言

14、 特殊地质隧道主要是指位于瓦斯、岩溶、岩爆、挤压和膨胀性围岩、黄土、冻土等地区的隧道。这些隧道往往由于特殊地质条件，施工难度加大，施工风险高，需认真分析研究水文地质资料，结合实际情况做出风险评估，制定完善的施工方案和应急预案，规范施工，避免各类灾害发生。不良地质和特殊岩土地质隧道施工作业应考虑下列危险源和危险因素：专项施工方案不合理，施工方法的不正确；超前地质预测、预报工作不准确；初期支护不及时；量测、监测数据失真及信息反馈不及时；工作程序及应急程序的有效性差。特殊地质条件隧道特殊地质条件隧道施工安全施工安全 特殊地质隧道施工前必须根据设计相关资料，结合现场实际情况进行分析研究，制定专项方案（

15、实际施工中确实有部分工程就是没有制定方案）。特殊地质隧道施工前必须根据不同风险源制定完善的应急预案，并定期组织演练，施工中应储备足够的抢险、急救物资。特殊地质隧道施工时，应制定与实施地质预测、预报方案，并根据预测预报结果及时调整隧道整体施工方案。高度重视安全、技术培训，特殊地质隧道施工岗前培训是红线要求，是前提，是保障。特殊地质条件隧道特殊地质条件隧道施工安全施工安全 特殊地质隧道施工应做好工序卡控，推广自动监测、监控系统，及时依据信息反馈指导施工，情况严重时将全部施工人员撤离危险区域。坚持班前安全讲话，每道施工作业工序前，应将作业风险和安全措施告知所有作业人员，并按安全措施执行。通过放射性岩

16、层的隧道,应加强观测,根据反射性元素性质和放射强度,制定专项施工方案,采取完备的施工防护措施,保证施工安全,并提醒设计方完善工程设计。目录n一、岩溶隧道一、岩溶隧道n二、高地应力隧道二、高地应力隧道n三、三、膨胀性和挤压性围岩隧道膨胀性和挤压性围岩隧道n四、黄土隧道四、黄土隧道n五、高原冻土隧道五、高原冻土隧道一、岩溶隧道一、岩溶隧道 岩溶,国际通用术语Karst，译名喀斯特,在我国华南、西南片区多见,隧道施工中因其预探、预报困难，位置、形态多样，对施工及工程危害大，特别是由岩溶引起的突水、突泥直接威胁到施工人员生命财产安全，犹如“猛虎”。为明确岩溶隧道施工作业的注意事项，操作要点，避免可溶岩地段与断层破碎带突水、突泥灾害的发生，保证隧道施工安全,局制定了岩溶隧道施工指导意见，全局范围内岩溶隧道施工应高度重视。对岩溶隧道施工安全应坚持4问：如何预测预报？如何有效进行组织管理？如何逃生？如何处理？一、岩溶隧道一、岩溶隧道一、岩溶隧道一、岩溶隧道一、岩溶隧道一、岩溶隧道（一）（一）预测预报预测预报 对于可能存在多种地质灾害的隧道施工，首先要把综合超前地质预报技术放在首位。易发育岩溶的地质条
