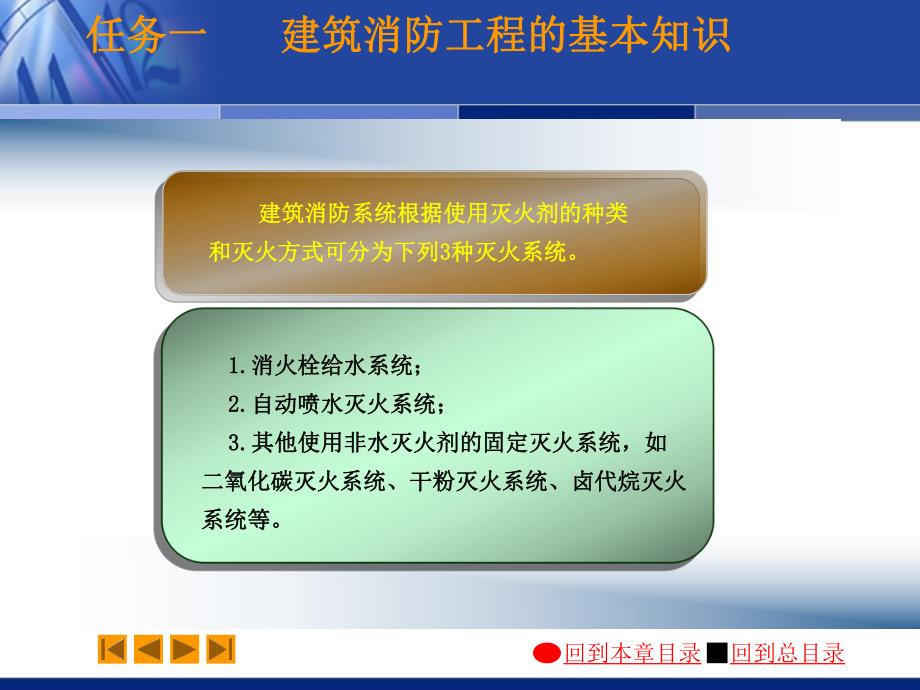

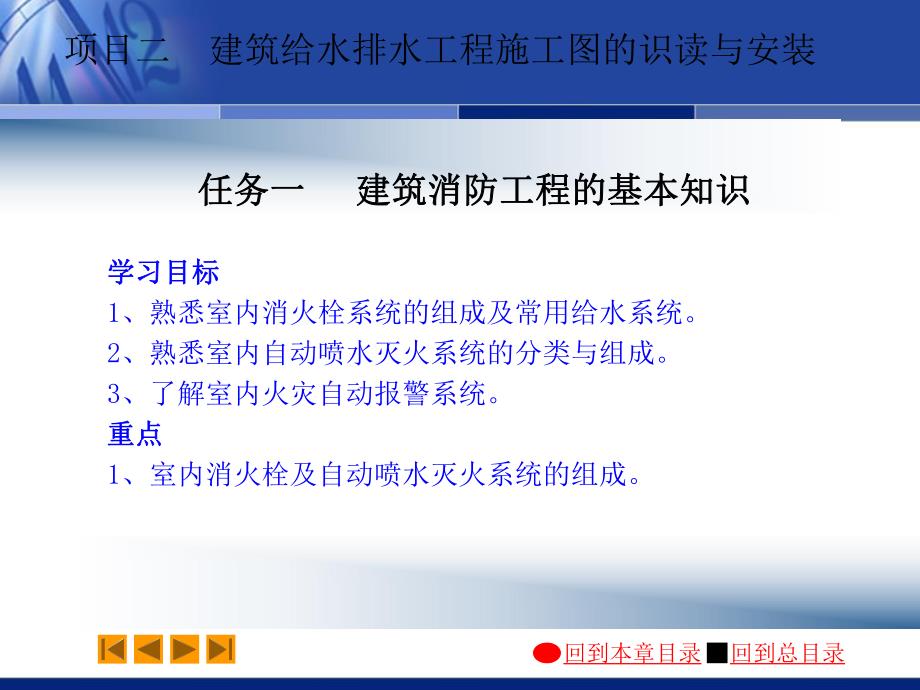

1、回到本章目录回到总目录项目二 建筑给水排水工程施工图的识读与安装学习目标学习目标1、熟悉室内消火栓系统的组成及常用给水系统。2、熟悉室内自动喷水灭火系统的分类与组成。3、了解室内火灾自动报警系统。重点重点1、室内消火栓及自动喷水灭火系统的组成。任务一任务一 建筑消防工程的基本知识建筑消防工程的基本知识回到本章目录回到总目录建筑消防系统根据使用灭火剂的种类建筑消防系统根据使用灭火剂的种类和灭火方式可分为下列和灭火方式可分为下列3 3种灭火系统。种灭火系统。1.1.消火栓给水系统；消火栓给水系统；2.2.自动喷水灭火系统；自动喷水灭火系统；3.3.其他使用非水灭火剂的固定灭火系统，如其他使用非水灭

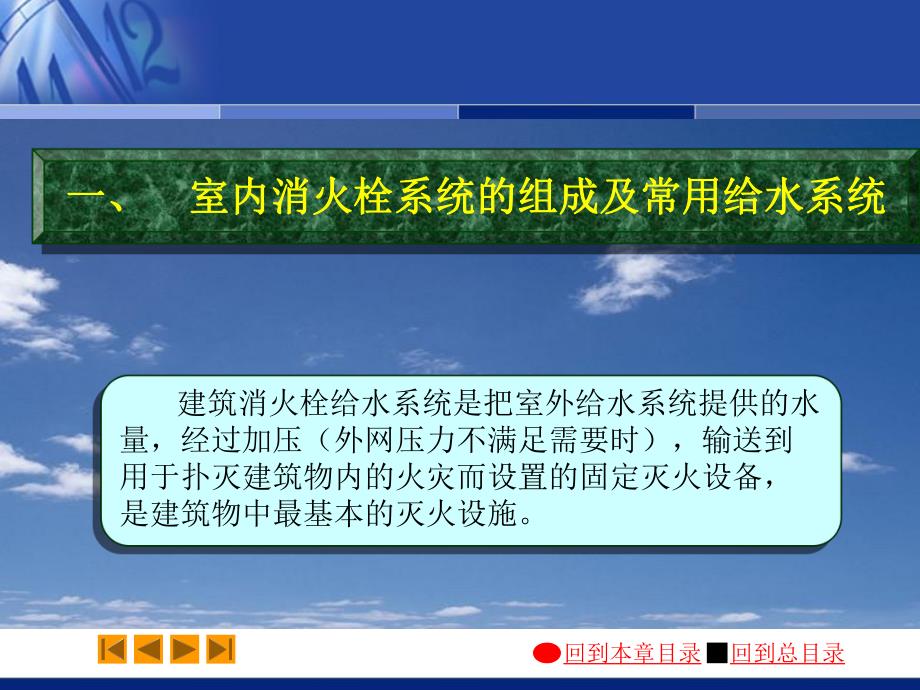

2、火剂的固定灭火系统，如二氧化碳灭火系统、干粉灭火系统、卤代烷灭火二氧化碳灭火系统、干粉灭火系统、卤代烷灭火系统等。系统等。任务一任务一 建筑消防工程的基本知识建筑消防工程的基本知识回到本章目录回到总目录一、室内消火栓系统的组成及常用给水系统一、室内消火栓系统的组成及常用给水系统 建筑消火栓给水系统是把室外给水系统提供的水量，经过加压（外网压力不满足需要时），输送到用于扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。回到本章目录回到总目录 建筑消火栓给水系统一般由水枪、水带、消火栓、水枪、水带、消火栓、消防管道、消防水池、高位消防管道、消防水池、高位水箱、水泵接合器及增压水水
3、箱、水泵接合器及增压水泵泵等组成。如图所示为设有水泵、水箱的消防供水方式。回到本章目录回到总目录回到本章目录回到总目录室内消火栓给水系统有下列几种给水方式：（1）由室外给水管网直接供水的消防给水方式（2）设水箱的消火栓给水方式（3）设水泵、水箱的消火栓给水方式 （4）高层建筑消火栓系统回到本章目录回到总目录（1 1）由室外给水管网直接供水的直接给水方式）由室外给水管网直接供水的直接给水方式 宜在室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用，如图3-5所示。回到本章目录回到总目录（2）设水箱的消火栓给水方式）设水箱的消火栓给水方式 宜在室外管网一天
4、之内有一定时间能保证消防水量、水压时（或是由生活泵向水箱补水）采用。如图3-6所示，由水箱贮存10min的消防水量，灭火初期由水箱供水。回到本章目录回到总目录（3）设水泵、水箱的消火栓给水方式）设水泵、水箱的消火栓给水方式 宜在室外给水管网的水压经常不能满足室内消火栓给水系统的水压要求时采用。水箱由生活泵补水，贮存10min的消防用水量，火灾发生初期由水箱供水灭火，消防水泵启动后由消防水泵供水灭火。回到本章目录回到总目录（4 4）高层建筑的消火栓给水方式）高层建筑的消火栓给水方式 消防给水系统有分区、不分区二种给水方式。不分区消防给水系统不分区消防给水系统 当建筑高度不超过50m 时，或者消火
5、栓消防给水系统最低点消火栓栓口处的压力不超过800kPa时，可采用不分区给水方式，适用于小区统一消防给水系统。回到本章目录回到总目录51111262434346510789491081-生活、生产水泵；2-消防水泵；3-止回阀；4-阀门；5-水泵接合器；6-安全阀；7-室内消火栓和远距离启动消防水泵的按钮；8-屋顶消火栓；9-水箱；10-至生活、生产给水管；11-进户管；12-贮水池回到本章目录回到总目录 分区消防给水系统分区消防给水系统 当消火栓给水系统中消火栓栓口处压力超过800kPa或建筑高度超过50m，消防车已难以协助灭火，应采用分区的室内消火栓给水系统。回到本章目录回到总目录6913
6、142175494121161110107635686857715156612151561-生活、生产水泵；2-一区消防水泵；3-二区消防水泵；4-室内消火栓和远距离启动消防水泵的按钮；5-止回阀；6-闸阀；7-水泵接合器；8-安全阀；9-一区水箱；10-二区水箱；11-屋顶消火栓；12-至生活、生产给水管网；13-贮水池；14-进户管；15-浮球阀回到本章目录回到总目录二、室内自动喷水灭火系统的分类及组成二、室内自动喷水灭火系统的分类及组成 自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，
7、因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。回到本章目录回到总目录 自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。263554132(a)(b)感烟探测器感烟探测器（a）易熔合金闭式喷头（b）玻璃瓶闭式喷头1-易熔合金闸锁；2-阀片；3-喷头框架；4-八角支架；5-溅水盘；6-玻璃球水力警铃水力警铃 自动喷水灭火系统由水源、加压储水设备、喷头、管网和报警装置等组成。回到本章目录回到总目录回到本章目录回到总目录闭式自动喷水灭火系统特点：采用闭式喷
8、头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。出水量大，灭火及时。回到本章目录回到总目录（1）湿式自动喷水灭火系统 1021181611161914 1513928435221772012图49 湿式自动喷水灭火系统1-闭式喷头；2-湿式报警阀；3-延迟器；4-压力继电器，5-电器自控箱；6-水流指示器；7-水力警铃；8-配水管；9-阀门；10-火灾收信机；11-感温、感烟火灾探测器；12-火灾报警装置；13-压力表；14-消防水泵；15-电动机；16-止回阀；17-按钮；18-水泵按合器；19-水池；20-高位水箱；
9、21-安全阀；22-排水漏斗 为喷头常闭的灭火系统，管网中充满有压水。当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。回到本章目录回到总目录由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。灭火及时，扑救效率高。优点环境温度4t70的建筑物。适用于回到本章目录回到总目录（2）干式自动喷水灭火系统51817962138161214374151111101干式自动喷水灭火系统1-闭式喷头；2-干式报警阀；3-压力继电器；4-电气自控箱；5-水力警铃；6-快开器；7-信号管；8-配水管；9-火灾收信机；10-感温、感烟
10、火灾探测器；11-报警装置；12-气压保持器；13-阀门；14-消防水泵；15-电动机；16-阀后压力表；17-阀前压力表；18-水泵结合器 由闭式喷头、管网、干式报警阀、充气设备、报警装置、供水设备等组成。平时不充水。回到本章目录回到总目录适用于环境温度低于4或高于70的建筑物和场所，例如不采暖的地下停车场、冷库等处。优点管网内平时没有水，可避免水汽化和冻结的危险，不受环境温度制约。缺点投资高，因管网充气，需要增加充气设备；施工和管理较复杂，对管道气密性要求较严格；灭火速度不如湿式系统快。干式自动喷水灭火系统干式自动喷水灭火系统回到本章目录回到总目录（3）预作用自动喷水灭火系统 优点启动速度
11、快；兼有干式和湿式的优点，克服了干式系统喷水迟缓和湿式系统由于误动作而造成水渍的缺点。安全可靠性高。为喷头常闭的灭火系统，管网中平时不充水（无压），发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。只有当着火点温度达到开启闭式喷头时，才开始喷水灭火。该系统弥补了上述2种系统的缺点，适用于对建筑装饰要求高，灭火要求及时的建筑物。回到本章目录回到总目录（4）重复启闭预作用系统 该系统是在预作用系统的基础上发展起来的一种自动喷水灭火系统新技术。该系统不但能自动喷水灭火，而且当火灾扑灭后又能自动关闭系统。这种系统在灭火时能尽量减少水的破破坏力，但不失去灭火的功能。回到本
12、章目录回到总目录（5）雨淋喷水灭火系统 雨淋系统为开式自动喷水灭火系统中的一种，使用开式喷头，发生火灾时，由自动控制装置打开集中控制阀门使系统保护区上的所有喷头一起喷水灭火。按淋水管的充水与否可以分为两种：空管式雨淋系统，充水式雨淋系统。雨淋系统一般由三部分组成：火灾探测控制自动传动系统，自动控制成组作用阀门系统，带开式喷头的自动喷水灭火系统。回到本章目录回到总目录适用于雨淋系统适用于：燃烧猛烈，蔓延迅速的严重危险级建筑物和其他严重危险级场所。雨淋系统雨淋系统 特点：系统反应快，雨淋系统的火灾探测传动控制系统报警时间短，反应时间比闭式喷头开启的时间短，如果采用充水式雨淋系统，反应速度更快，利于
13、尽快出水灭火，能有效地控制火灾；系统灭火控制面积大，用水量大。实际应用中，系统形式的选择比较灵活。回到本章目录回到总目录（6）水幕系统 该系统喷头利用水喷雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息及乳化、稀释的同时作用实现灭火。工作过程同雨淋过程。图图3-13 水幕系统图示水幕系统图示 回到本章目录回到总目录（7）水喷雾灭火系统 该系统喷头利用水喷雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息及乳化、稀释的同时作用实现灭火。工作过程同雨淋过程。回到本章目录回到总目录三、室内火灾自动报警系统三、室内火灾自动报警系统（1）区域报警系统
14、 适用于小型建筑等对象单独使用。（2）集中报警系统 适用于高层的宾馆、写字楼等情况。（3）控制中心报警系统 适用于大型建筑群、高层及超高层建筑、商场、宾馆、公寓综合楼等。回到本章目录回到总目录 确保火灾探测和报警功能，保证不漏报；减少环境因素影响，减少系统误报率；确保系统工作稳定，信号传输准确可靠；系统的灵活性、兼容性强，成系列；系统的工程适应性强，布线简单、灵活；系统应变能力强，调试、管理、维护方便；系统性能价格比高；系统联动控制方式有效、多样。回到本章目录回到总目录项目二 建筑给水排水工程施工图的识读与安装学习目标学习目标1、熟悉室水消防系统工程常用管材管件。2、了解水消防系统工程常用设备
15、。重点重点1、熟悉室水消防系统工程常用管材管件。任务二任务二 水消防系统常用材料及设备水消防系统常用材料及设备回到本章目录回到总目录任务二任务二 水消防系统常用材料及设备水消防系统常用材料及设备一、水消防系统工程常用管材管件一、水消防系统工程常用管材管件1.球墨铸铁管 适用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。2.焊接钢管 适用于适用于消火栓系统的埋地和架空管道及自动喷水灭火系统和水喷雾系统报警阀前的埋地和架空管道，用于输送低压流体。按照壁厚可以分为普通钢管和加厚钢管。按工艺不同可以分为普通焊接钢管和热浸镀锌焊接钢管。3.无缝钢管 适用于主干管或系统下部工作压力较高部位的
16、管道。按照工艺不同可以分为热轧和冷轧两种。回到本章目录回到总目录1.室外消火栓给水系统（1）当室外消防为生活、消防合用管道系统或低压消防给水系统时，可选用允许压力较低的承插支管的球墨铸铁管、焊接钢管、内外壁热镀锌焊接钢管，以及PE给水管。（2）当室外消防给水系统为临时高压或常高压给水系统，且系统工作压力较低时，在管材允许的压力范围内可采用上述（1）的管材；当系统的工作压力较大时，应根据系统工作压力情况，分别采用法兰式球墨铸铁管、焊接钢管、内外壁热镀锌普通钢管或加厚钢管以及无缝钢管。回到本章目录回到总目录 2.室内消火栓给水系统 （1）当室内消火栓系统的工作压力1.0Mpa时，可采用普通焊接钢管、内外壁热镀锌普通焊接钢管。（2）当室内消火栓系统的工作压力为1.01.6Mpa时，可采用加厚焊接钢管、热镀锌加厚焊接钢管和无缝钢管。3.自动喷水灭火系统 配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道采用内壁不防腐的钢管时，应在管道的末端设置过滤器。回到本章目录回到总目录1.消防给水常用管材的连接方式 球墨铸铁管 承插连接 钢管 螺纹连接、法兰连接、焊接连接、卡箍连接 2.消防给水常用管材的
