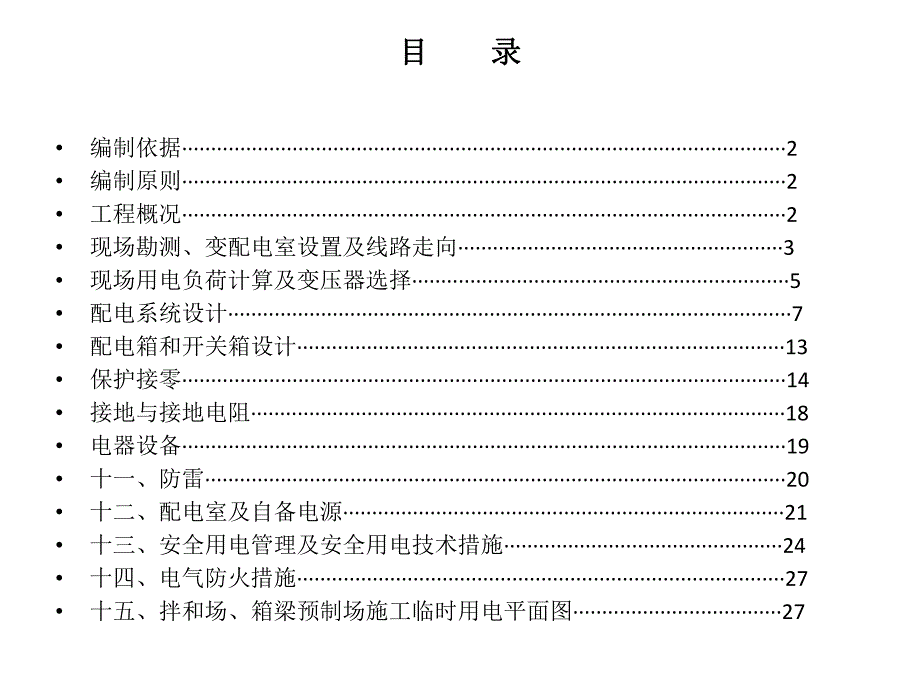

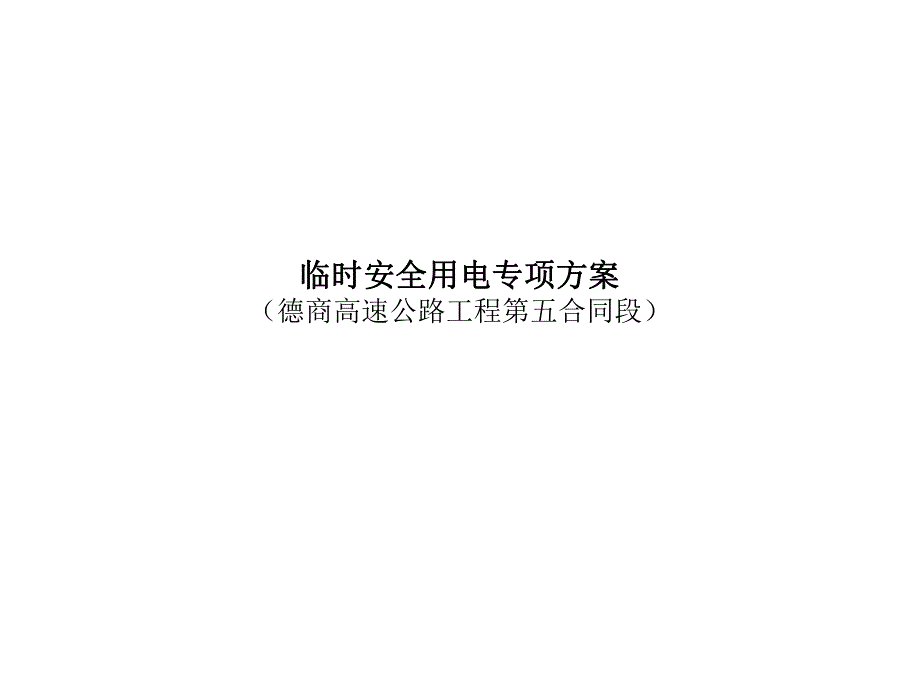

1、临时安全用电专项方案临时安全用电专项方案（德商高速公路工程第五合同段）目目 录录编制依据2编制原则2工程概况2现场勘测、变配电室设置及线路走向3现场用电负荷计算及变压器选择5配电系统设计7配电箱和开关箱设计13保护接零14接地与接地电阻18电器设备19十一、防雷20十二、配电室及自备电源21十三、安全用电管理及安全用电技术措施24十四、电气防火措施27十五、拌和场、箱梁预制场施工临时用电平面图27一、编制依据一、编制依据施工现场临时用电安全技术规范（JGJ46-2005）民用建筑电气设计规范（JGJ/T16-92）建筑电气工程施工质量验收规范（GB503032002FF09）建筑机械使用安全技

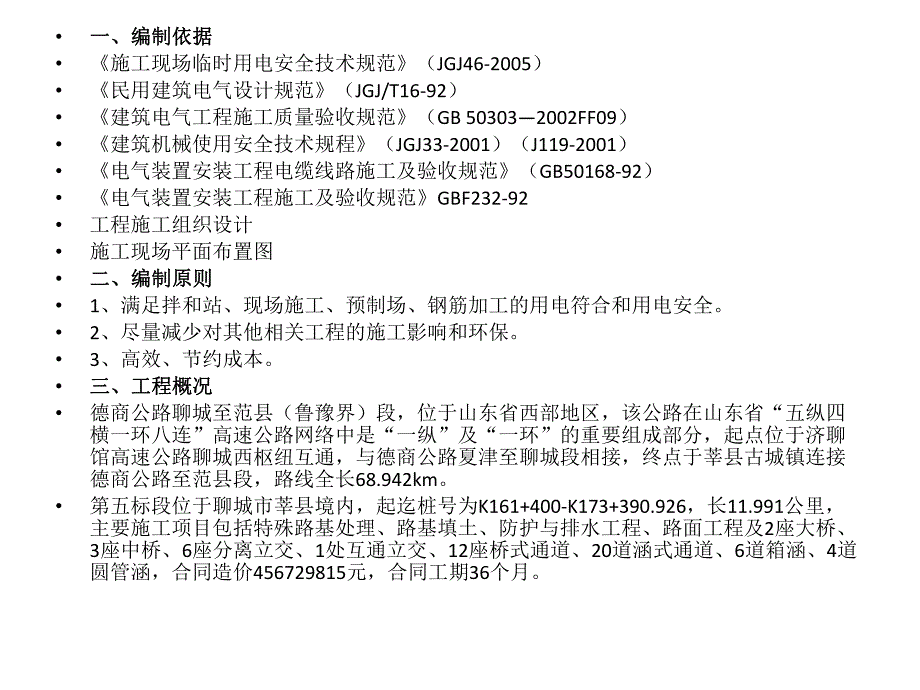

2、术规程（JGJ33-2001）（J119-2001）电气装置安装工程电缆线路施工及验收规范（GB50168-92）电气装置安装工程施工及验收规范GBF232-92工程施工组织设计施工现场平面布置图二、编制原则二、编制原则1、满足拌和站、现场施工、预制场、钢筋加工的用电符合和用电安全。2、尽量减少对其他相关工程的施工影响和环保。3、高效、节约成本。三、工程概况三、工程概况德商公路聊城至范县（鲁豫界）段，位于山东省西部地区，该公路在山东省“五纵四横一环八连”高速公路网络中是“一纵”及“一环”的重要组成部分，起点位于济聊馆高速公路聊城西枢纽互通，与德商公路夏津至聊城段相接，终点于莘县古城镇连接德商公
3、路至范县段，路线全长68.942km。第五标段位于聊城市莘县境内，起迄桩号为K161+400-K173+390.926，长11.991公里，主要施工项目包括特殊路基处理、路基填土、防护与排水工程、路面工程及2座大桥、3座中桥、6座分离立交、1处互通立交、12座桥式通道、20道涵式通道、6道箱涵、4道圆管涵，合同造价456729815元，合同工期36个月。四、现场勘测、变配电室设置及线路走向四、现场勘测、变配电室设置及线路走向德商高速公路五合同段工程在莘县境内，根据施工需求，本标段拟设一处大型拌和站，地点位于路线西侧K165+860附近，占地面积100000m2，站内集2座砼拌和站（60T/h、
4、90T/h）、1座稳定土拌和站（500T/h）、1座沥青砼拌和站（240T/h）以及先张法预制场为一处、钢筋加工场地一处。拟在K165+820附近路线东侧设立生活区，占地面积7120m2。拟在位于路线西侧K172+200附近设一座箱梁预制厂，占地20000m2，场内设办公、宿舍、食堂等设施。根据场地形状及拌和站安放位置和料场的最大化利用，在保证安全的前提下，拌和场、箱梁预制场均采用电缆敷设。1.根据施工现场实际情况，在位于路线西侧K166+060附近安装2台变压器，在位于路线西侧K172+200附近安装1台变压器。具体见表2。2.施工用电说明：本合同段计划在拌和站、箱梁预制场处安装变压器，具体
5、如下：（1）拌和站处变压器：在位于路线西侧K166+060附近安装2台变压器，2012工区工区编号编号编号编号设置位置设置位置(以现场确认为以现场确认为准准)主要负责供电区主要负责供电区域域负荷计算负荷计算(KVA)拟投入变压器拟投入变压器容量容量(KVA)拌和场空心板预制场1K166+060砼拌和机、钢筋加工场、空心板预制场、生活区480.3755002K166+060沥青拌和机、稳定土拌和机929.251000箱梁预制场3K172+200箱梁预制场、古将路分离、北金堤大桥、金堤河大桥496.335500年前先安装500KVA的变压器，从农用10KV高压线路上直接下线至变压器，主要供给砼拌和
6、站、空心板预制场、钢筋加工场、生活区、K165+860通道、K166+081等处的临时施工用电。根据工程进展情况，再安装1台1000KWA变压器，主要供给NBD300型沥青拌和站、WBS500型稳定土厂拌设备使用。（2）箱梁预制场处变压器：在位于路线西侧K172+200附近安装1台变压器，从农用10KV高压线路上直接下线至变压器，主要供给金堤河大桥、北金堤大桥、古将路分离、30米箱梁预制、20米箱梁预制等工程施工的临时用电及施工人员的生活用电。（3）沿线中桥、桥式通道中的钻孔灌注桩施工临时用电，采用发电机供电。中桥、桥式通道中的承台、系梁、墩柱、盖梁、及上部工程，箱式通道、箱涵、圆管涵施工临时
7、用电，采用发电机供电或借用当地的农电。无论是采用发电机还是借用当地的农电，都要采取与用变压器相同的安全方案。发电机组由专人负责，专门设置发电机房，发电机房的面积和标准要按规定要求建设。发电机组及其控制、配电可分开设置，在保证电气安全距离和满足防火要求情况下可合并设置。发电机组的排烟管道必须伸出室外。发电机供电系统应设置电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。发电机组应采用电源中性点直接接地的三相四线制供电系统和独立设置TN-S接零保护系统，发电机组要定期的保奍，保证随时用电，随时发电，关键工序配备备用发电机组。严格按照发电机操作规程启动、使用、停止、保养、
8、维修设备。五、现场用电负荷计算及变压器选择五、现场用电负荷计算及变压器选择1.砼拌和机、空心板预制、钢筋加工场、生活区等施工设备用电负荷计算：现场用电负荷计算：P=KPP设备总的用电功率（KWA）根据上表，总计视在计算负荷P=1.05457.5=480.375KWA根据上述数据可得：现场布置1台500KWA变压器满足现场正常施工临时用电负荷要求。2.沥青拌和站、稳定土厂拌和设备及其它设备的用电负荷计算：序号机械名称数量（台）额定功率（KW）设备容量(KW)备注1拌和机2NBD300型沥青拌和站17507503WBS500型稳定土厂拌设备1135135设备总的用电功率（KWA）885现场用电负荷
9、计算：P=KPP设备总的用电功率（KWA）根据上表，总计视在计算负荷P=1.05885=929.25KWA根据上述数据可得：现场布置1台1000KWA变压器满足现场正常施工临时用电负荷要求。3.30米箱梁预制、20米箱梁预制、钢筋加工场、生活区、金堤河大桥、北金堤大桥、古将路分离等施工设备用电负荷计算：现场用电负荷计算：P=KPP设备总的用电功率（KWA）根据上表，总计视在计算负荷P=1.05472.7=496.335KWA根据上述数据可得：现场布置1台500KWA变压器满足现场正常施工临时用电负荷要求。六、配电系统设计：六、配电系统设计：1、由低压柜进入施工现场的电源一律架空或埋地敷设。电缆
10、按规范要求施工，施工现场用的所有的配电箱及设施采用TN-S系统供电，五线到位，零线、地线分别设置。各配电箱必须做重复接地，重复接地的电阻不大于10。电缆埋入地下应做好防水、绝缘处理，有防止外力损伤的措施。灯架高度不得低于2.5米。2、配电线路：（1）、龙门吊设备选用：3*25+1铜芯铠装电缆（2）、电焊机等钢筋加工设备选用：3*25+1铜芯铠装电缆（3）、60型水泥砼拌合站选用：3*90+1防水钢护铝缆（4）、90型水泥砼拌合站选用：3*150+1防水钢护铝缆（5）、NBD300型沥青拌合设备选用：3*400+1铜芯铠装电缆（6）、WBS500型稳定土厂拌设备选用：3*90+1铜芯铠装电缆（7
11、）、施工现场选用：3*25+1铜芯铠装电缆配电线路具体要求如下：电缆线路采用埋地处理，严禁沿地面明设，埋地电缆路径应设方位标志；电缆直接埋设的深度不应小于0.6m，并应在电缆紧邻上下左右侧均匀敷设不少于50厚的细砂，然后覆盖砖或混凝土板等硬质保护层；埋地电缆的接头应设在地面上的接线盒内，接线盒应防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所；电缆线路必须有短路保护和过载保护，采用断路器做短路保护时，其瞬动过流脱扣器脱扣电流整定值小于线路末端单项短路电流。一级、二级、三级电源箱处分别做重复接地，接地极采用镀锌圆钢192500，3根一组，用-404镀锌扁铁连接，埋深0.8米引出，接地电阻不
12、大于4。七、配电箱和开关箱设计：七、配电箱和开关箱设计：1、施工现场实行三级配电二级保护及配电柜分箱和开关箱，二级保护及配电柜装设一级总漏电，分箱或开关箱设一级漏电。2、总配电柜（箱）内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。3、分箱内总开关用带过流保护的自动空气开关，分路开关用带熔丝的刀闸或漏电开关。4、各台用电设备有各自专用开关箱，实行“一机一闸一漏一箱”制，严禁一闸多用。5、合理选择漏电开关的脱扣整定电流及动作电流，开关箱内漏电开关的漏电电流小于30Ma，动作时间小于0.1S。6、配电柜（箱）设置在干燥、通风及常温场所，动力箱与照明箱分别设置。7、配电柜
13、（箱）内电器先安装在金属或非木制阻燃绝缘电器安装板上，然后方可整体紧固在配电箱内。8、配电柜（箱）的导线进出线口设在箱体下面，进出口处配置固定线卡，进出线加绝缘护套并成束卡固在箱体上，不得与箱体直接接触，移动式配电箱进出线采用橡皮护套绝缘电缆，不得有接头。9、配电柜（箱）有防雨、防尘措施。10、所有配电箱、开关箱均编号并作出分路标记。八、保护接零：八、保护接零：1、在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出（图）1-工作接地；2-PE线重复接地；3-电气设备金属外壳
14、（正常不带电的外露可导电部分）；L1、L2、L3-相线；N-工作零线；PE-保护零线；DK-总电源隔离开关；T-变压器RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）图专用变压器供电时TN-S接零保护系统示意2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统（图）1-NIT线重复接地；2-PE线重复接地；L1、L2、L3-相
15、线；N-工作零线；RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）PE-保护零线；DK-总电源隔离开关；图三相四线供电时局部TN-S接零保护系统保护零线引出示意3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。4、在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。5、使用一次侧由50V以上电压的接零保护系统供电，二次侧为50V及以下电压的安全隔离变压器时，二次侧不得接地，并应将二次线路用绝缘管保护或采用橡皮护套软线。当采用普通隔离变压器时，其二次侧一端应接地，且变压器正常不带电的外露可导电部分应与一次回路
