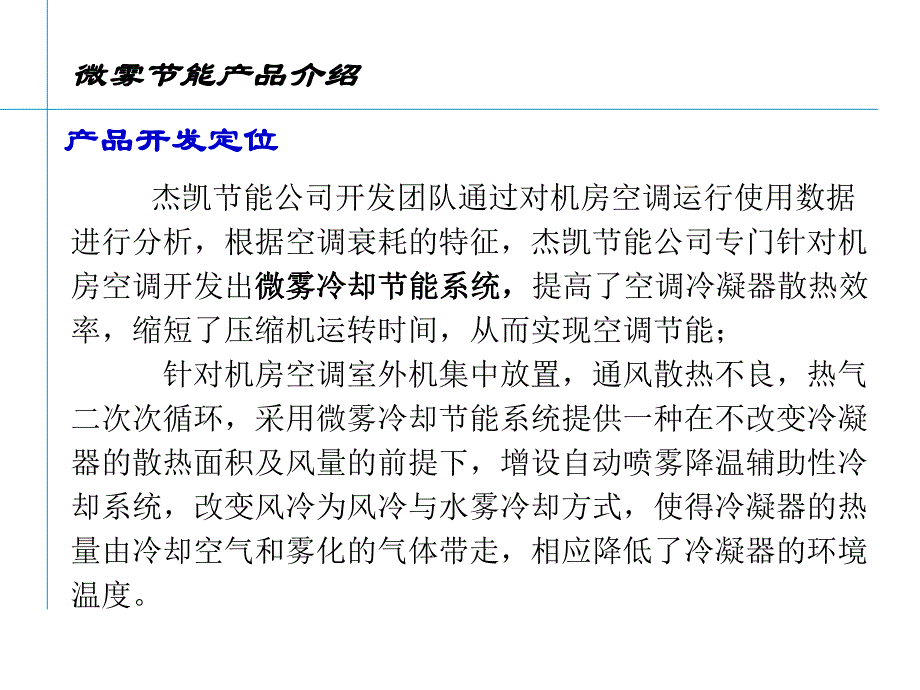

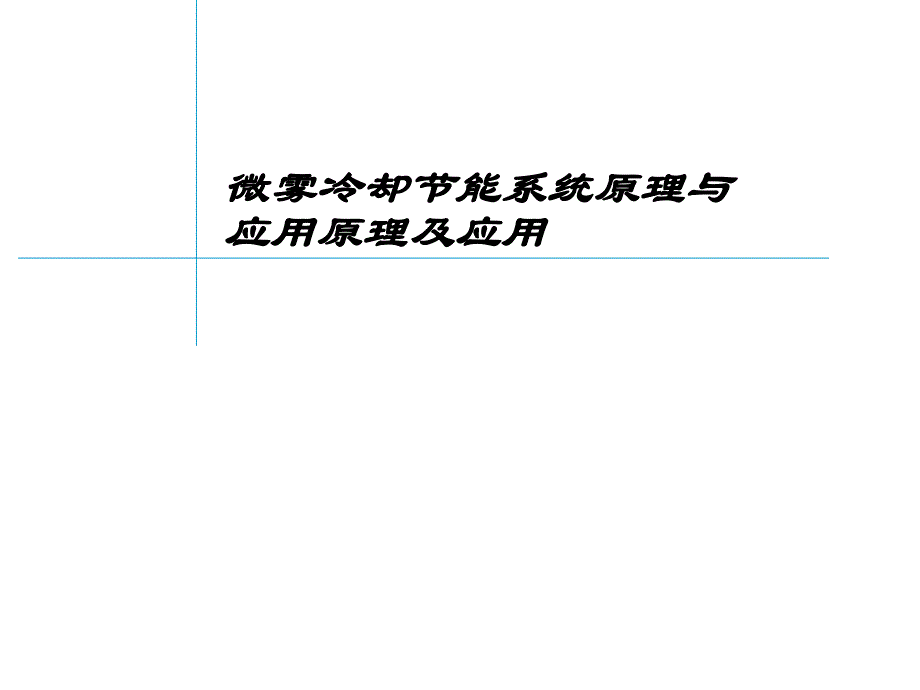

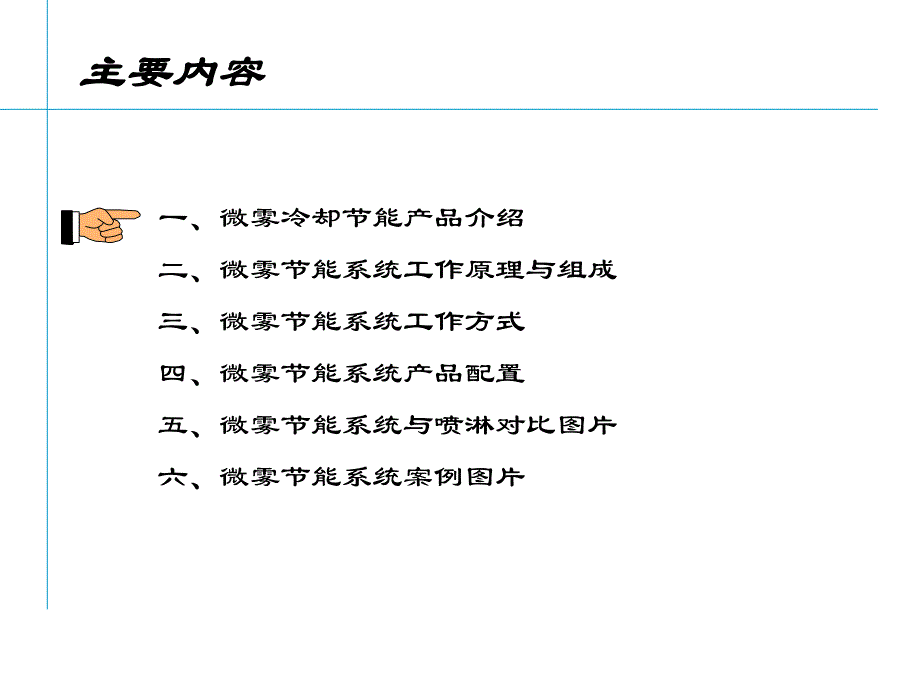

1、微雾冷却节能系统原理与微雾冷却节能系统原理与应用应用原理及应用原理及应用一、微雾冷却节能产品介绍二、微雾节能系统工作原理与组成三、微雾节能系统工作方式四、微雾节能系统产品配置五、微雾节能系统与喷淋对比图片六、微雾节能系统案例图片主要内容主要内容产品开发定位产品开发定位 杰凯节能公司开发团队通过对机房空调运行使用数据进行分析，根据空调衰耗的特征，杰凯节能公司专门针对机房空调开发出微雾冷却节能系统，微雾冷却节能系统，提高了空调冷凝器散热效率，缩短了压缩机运转时间，从而实现空调节能；针对机房空调室外机集中放置，通风散热不良，热气二次次循环，采用微雾冷却节能系统提供一种在不改变冷凝器的散热面积及风量的
2、前提下，增设自动喷雾降温辅助性冷却系统，改变风冷为风冷与水雾冷却方式，使得冷凝器的热量由冷却空气和雾化的气体带走，相应降低了冷凝器的环境温度。微雾节能产品介绍微雾节能产品介绍微雾节能产品介绍微雾节能产品介绍 微雾冷却降温节能系统是利用水雾化蒸发吸热原理,将水雾化成微米级颗粒喷在周边空气中或是设备外围,微细雾粒吸热汽化,吸收并带走空气中的热量,从而降低了设备周边和环境的空气温度,达到改变环境温度,调节设备运行工况.微雾冷却降温节能系统降温速度快,蒸发效率高,温度分布均匀,净化空气,降低设备积尘率,降低冷凝器压力,提高冷凝器换热能力,从而达到降温、杜绝高压、节能的效果.微雾节能产品介绍微雾节能产品
3、介绍特点特点:不管你的水质如何！翅片永不结垢！不管你的水质如何！翅片永不结垢！提高空调的制冷效果提高空调的制冷效果 独有精密过滤系统独有精密过滤系统 延长机组的使用寿命延长机组的使用寿命 高压耐腐耐温管件高压耐腐耐温管件减少空调的高压故障减少空调的高压故障 新型防堵微雾喷嘴新型防堵微雾喷嘴 改善冷凝器运行工况改善冷凝器运行工况 即插即用便捷安装即插即用便捷安装减少冷凝器的积尘率减少冷凝器的积尘率 快插式高压联接头快插式高压联接头 高智能化微电脑控制高智能化微电脑控制 全机柜架构模块化全机柜架构模块化产品特性：产品特性：1、系统采用国际先进技术生产的微型高效直流高压水泵，其噪音低于35分贝，功率
4、低于30W，可无水空载，可长时间连续运转，内部独有溢流恒压机构，使用寿命5年以上。2、安装维护方便，对空调机组无改动，机组采用安全直流电压器件，有效提高了设备的安全，全模块化设计，机柜式架构，可扩展性强，故障率低，有故障和维护时不影空调运行，备用模块五分钟内可更换完故障模块，达到零故障，更换模块无需工具。3、采用智能化控制，控制板采用军品级微电脑控制芯片，板载功能具有：检测空调压力、环境温度、空调冷凝回液温度、空调工作电压、时间控制、可远程监控、物联网控制、可扩展最先进的脉冲控制、室内外间信号传输无需重新布线。微雾节能产品介绍微雾节能产品介绍4、系统采用自主研发的专利高品质微雾喷嘴，雾粒细小（
5、雾粒直径30-60微米），喷雾内部独有精密过滤，可拆卸式结构，快插式安装，无须任何工具即可安装维护，微雾可在到达冷凝器翅片之前吸热汽化，不会在冷凝器翅片上停留，水分子温度不会达到50以上，又因微雾系统采用洁净软水（水的硬度为0-30PPM），水中无钙镁离子，故不会对冷凝器翅片有损坏，针对不同需求，我司提供更高选配产品：无垢防我司提供更高选配产品：无垢防垢系统，确保永不结垢。垢系统，确保永不结垢。5、耗水量低，相当于直接水喷淋冷却的耗水量低，相当于直接水喷淋冷却的1/601/60，不滴水，不，不滴水，不流水。流水。微雾节能产品介绍微雾节能产品介绍产品特性：产品特性：l使用微雾冷却节能系统的好处：
6、使用微雾冷却节能系统的好处：l降低空调运行电流，节省电力能最高可达10%-35，环境l温度越高，节能效果越明显。l提高空调制冷量，出风温度降低达2-3度。l减少压缩机工作时间，延长压缩机使用寿命。l降低空调外机噪音。l减少空调冷凝器积尘，减缓翅片氧化速度。l延长空调维护周期，减少维修维护费用。l不滴水不流水，不良费水源，更有选配无废水软化设备。微雾节能系统工作原理与组成微雾节能系统工作原理与组成微雾系统原理：自来水管一端连接全自动软水器的入水口，经软化过滤后的洁净软水经过水管送到微雾主机的加压泵，加压后经高压水管送至喷嘴，冷凝器回液管温度达到设定值或是环境温度达到设定值-打开供水电磁阀-微雾泵
7、起动-对水进行加压，高压力水流经高压管输送至微雾嘴，高压水流在喷嘴内部形成高压涡流，产生强大的离心力，经微小（0.4毫米）喷孔喷出，产生极细螺旋雾气，与冷凝器周围空气进行热交换，汽化吸收空气中的热量，从而降低空气温度，提高冷凝器的散热率。系统采用的喷头为中压雾化喷头，使得喷出的雾粒能有效吸热，并能保证在四级以下风力不吹走雾气，雾气完全用于却冷凝器进风口空气。微雾节能系统工作原理与组成微雾节能系统工作原理与组成 微雾冷却节能系统组成微雾冷却节能系统组成：由软化水设备、全自动冲洗过滤器、微雾主机（微雾智能控制模块、微雾调模块）、微雾高压水管、微雾喷嘴、压力、温度控制器、安装辅助材料等组成，微雾主机
8、将经过过滤处理软化后的自来水进行加压，通过雾化喷嘴产生离心力喷出，将水雾化成微细雾气，雾粒直径仅30微米，利用水汽化时的高潜热（629W/公斤）在空调外机进风口处吸收空气中热量，降低空气温度（改变空调工作环境），提高冷凝器散热效率，缩短压缩机工作时间，提高制冷效率，降低空调出风口温度，从而实现节能。微雾节能系统工作方式微雾节能系统工作方式 微雾系统工作方式：微雾系统工作方式：自来水管一端连接全自动软水器的入水口，经软化过滤后的洁净软水经过水管送到微雾主机的加压泵，加压后经高压水管送至喷嘴，冷凝器回液管温度达到设定值或是环境温度达到设定值-打开供水电磁阀-微雾泵起动-对水进行加压，高压力水流经高
9、压管输送至微雾嘴，高压水流在喷嘴内部形成高压涡流，产生强大的离心力，经微小（0.4毫米）喷孔喷出，产生极细螺旋雾气，与冷凝器周围空气进行热交换，汽化吸收空气中的热量，从而降低空气温度，提高冷凝器的散热率。系统采用的喷头为中压雾化喷头，使得喷出的雾粒能有效吸热，并能保证在四级以下风力不吹走雾气，雾气完全用于却冷凝器进风口空气。l在30度0.9个大气压时，每公斤水的汽化潜热2218kJ（2218kj*0.2385/860kcal=0.615KW）l水汽化时从环境带走的热量为：Q=wr*0.8。式中：Q热量，w 水量,kg/h；r 水的汽化潜热2218KJ/kg;汽化蒸发率0.5-0.95。湿度越大
10、，蒸发率越低，在环境湿度60%、温度35度时蒸发率为0.8。通过上式，可以对空调机组外机散热量进行计算，并合理配置喷雾量 如：30KW制冷量空调，其冷凝器配置散热量为30*1.2=36KW，36KW需要 带走20%的热量：36kw*0.2=7.2KW 从公式计算得知：w=Q/(r*0.8)7.2/(0.615*0.8)=14.6KG微雾节能系统产品配置微雾节能系统产品配置 机房环境空调现状，机房有不同型号的冷凝器，分别进行配置:冷凝器参数配置：以单风机30KW制冷量空调冷凝器为例,冷凝器总散热能力为42KW/小时，设计喷雾带走热量30%，即42KW/小*30%=12.6KW小时，则喷雾用水量为
11、12.6KW/0.5KW（0.5KW为按80%蒸发量计算每升水所带走热量）=25.2L/H,喷嘴数量为：25.2L/（0.01每只喷嘴每分钟喷雾量*60分钟）=4只，即4只微雾喷嘴（即每台冷凝风机冷凝器配置4只微雾喷嘴）。微雾主机参数微雾主机参数 微雾主机参数表：微雾主机参数表：产品型号产品型号规规格格备备注注（适用的室外机台数（适用的室外机台数/063）电压电压（V）功率功率（W/H）工作供工作供压力压力（KG）流量流量（L/h）JKFOGA01220/243215181台（台（1个风机）个风机）JKFOGA02220/244815281台（台（1个风机）个风机）微雾系统与普通喷淋系统对比微
12、雾系统与普通喷淋系统对比项项目目普通喷淋普通喷淋微雾冷却节能系统微雾冷却节能系统用水量用水量每只喷嘴每小时喷水量50公斤,滴水,流水,大量水流失每只喷嘴每小时5.4-8公斤,不滴水,不流水,雾粒细全部蒸发用电量用电量集中供水泵功率1.1KW以上,一台机器开启,水泵启动,或是一开全开,每台微雾机用电量仅28W,含控制仅38W故障率故障率故障率高,泵全天候工作,启动频繁,负载不同变化大,管路压力不稳定,对管路要求高故障低,高性能直流电机,安全电压DC24V,低噪音,低负载启动,对电网无冲击,压力稳定,对冷凝器的损害对冷凝器的损害损害严重:水有风机风力作用下,在翅片表面形成水膜,堵塞进风口,贴于翅片
13、上加热,高于50度后形成水垢,直至水重力下落到地面无损害:微细雾气在翅片前端蒸发变为湿空气,翅片表面干爽,温度不会上升,采用二级软化及PH值整定水处理器;可控制性可控制性差:要完善的控制,控制线路复杂,布线多,要实现单点工作较难;一开全开,一停全停,影响整个系统设备可控性高,单台机组工作,智能化控制,可完全独立工作,不影响其它机组,可根据压力,温度或是时间控制、可联网监控、可物联网控制安装简便性安装简便性安装复杂,管路要求高,管道粗,螺口连接,费时全快插式安装,可徒手安装,机柜架构,即插即用,系统采用模块化设计,可对某个模块进行独立更换，可扩展；维护费用维护费用高:水泵,压力开关,需经常维护,
14、更换费用高,用水量用电量特别多;喷嘴容易堵塞,为一次性;低,故障率低,基本无维护和,全自动运行,用水用电量少;微雾喷嘴内部独有过滤系统,喷嘴可分多个部件更换,可反复使用,配件成本低节能率节能率5-30%左右环境温度26度以上即可喷雾节能,节能率10-30%投资成本投资成本较微雾低较高投资回收周期投资回收周期五年以上二年左右微雾系统微雾系统与喷淋系统对比图片与喷淋系统对比图片空调外机散热差空调外机散热差,普普通喷淋结垢费水通喷淋结垢费水!室外机结垢腐蚀严重，室外机结垢腐蚀严重，影响室外机散热，大量流影响室外机散热，大量流水浪费水源，造成水隐患！水浪费水源，造成水隐患！环境温度过高通风不良环境温度
15、过高通风不良引起空调机组高压！引起空调机组高压！空调翅片结垢氧化空调翅片结垢氧化!微雾冷却节能系统案例图片一微雾冷却节能系统案例图片一微雾冷却微雾冷却系统，使系统，使用软化自用软化自来水，降来水，降低环境温低环境温度，制冷度，制冷效果显著效果显著提高！提高！微雾冷却节能系统案例图片二微雾冷却节能系统案例图片二微雾冷却节能系统案例图片三微雾冷却节能系统案例图片三海南联通微雾冷却海南联通微雾冷却微雾冷却节能系统案例图片四微雾冷却节能系统案例图片四海南联通微雾冷却海南联通微雾冷却微雾冷却节能系统案例图片五微雾冷却节能系统案例图片五武汉电信微雾系统案例图片武汉电信微雾系统案例图片微雾冷却节能系统问答微
16、雾冷却节能系统问答l1、如果冷凝表面有水份，冷凝器会不会很容易腐蚀？会缩短使用的、如果冷凝表面有水份，冷凝器会不会很容易腐蚀？会缩短使用的寿命吗？寿命吗？答：如果是用自来水喷洒，就会对冷凝器的散热翅片产生结垢腐蚀，因为自来水是硬水，易结垢。微雾系统采用软水，水经喷嘴喷出雾 气吸收之余气中热量，与凝器接触很少，不会结垢，不易腐蚀，对 冷凝器不影响。l2、怎样选型？如何配置喷嘴才合适的？、怎样选型？如何配置喷嘴才合适的？答：根据空调的冷凝器散热量来选配喷雾机与喷。以30KW空调为例：其冷凝器散热量为30KW*1.3=39KW，若需要节能 20%，微雾须带走的热量为39*0.2=7.8KW，因此选用3号喷嘴（3号喷 嘴每分钟流量0.045L，每小时2.7L*0.539W=1.4KW），配置3号6只，4 号四只即可。微雾冷却节能系统问答微雾冷却节能系统问答3、雾化泵的喷嘴会不会堵塞？如果堵塞了要怎么办？、雾化泵的喷嘴会不会堵塞？如果堵塞了要怎么办？答：造成雾化泵喷嘴堵塞有两种情况：一种是进出水管中的杂质随水流到喷嘴处，颗粒大小超过喷嘴缝隙大小，无法喷洒出去而产生的堵塞，这种情况只要确保在进水管
