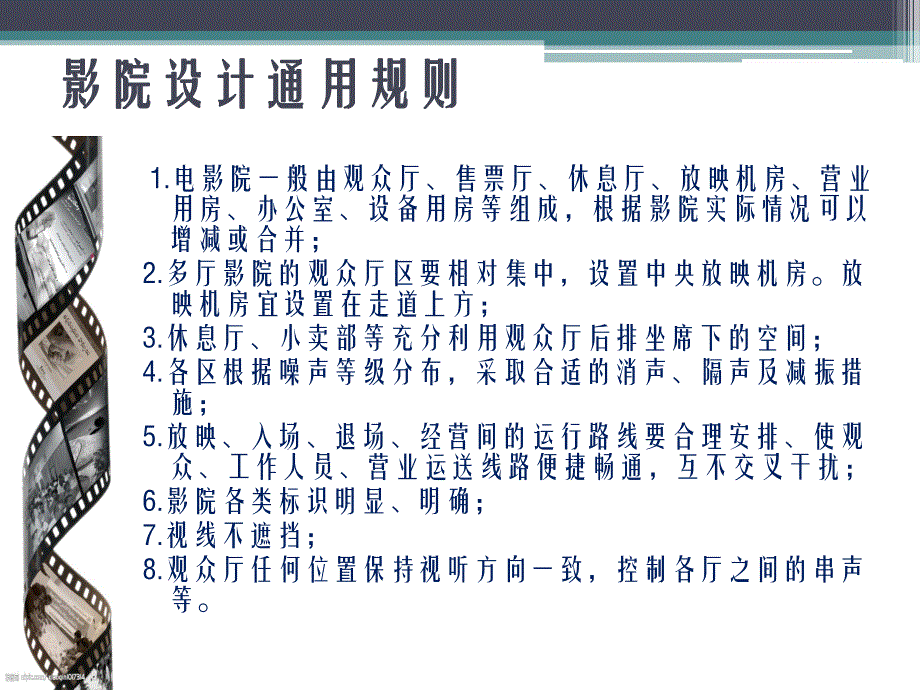

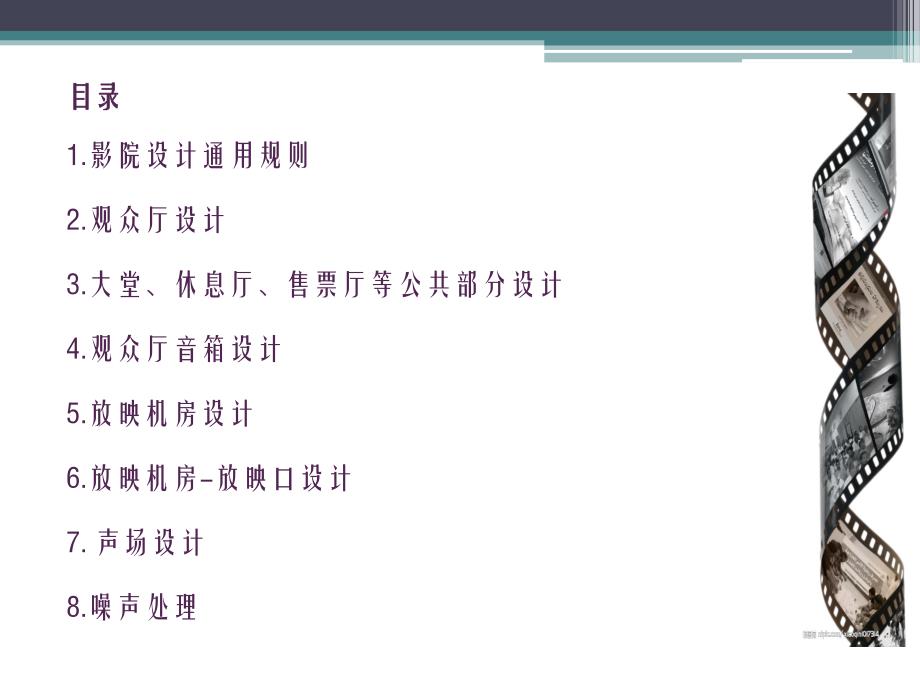

1、数字电影院规划设计资料 目录目录1.影院设计通用规则2.观众厅设计3.大堂、休息厅、售票厅等公共部分设计4.观众厅音箱设计5.放映机房设计6.放映机房-放映口设计7.声场设计8.噪声处理 影院设计通用规则影院设计通用规则 1.电影院一般由观众厅、售票厅、休息厅、放映机房、营业用房、办公室、设备用房等组成，根据影院实际情况可以增减或合并；2.多厅影院的观众厅区要相对集中，设置中央放映机房。放映机房宜设置在走道上方；3.休息厅、小卖部等充分利用观众厅后排坐席下的空间；4.各区根据噪声等级分布，采取合适的消声、隔声及减振措施；5.放映、入场、退场、经营间的运行路线要合理安排、使观众、工作人员、营业运
2、送线路便捷畅通，互不交叉干扰；6.影院各类标识明显、明确；7.视线不遮挡；8.观众厅任何位置保持视听方向一致，控制各厅之间的串声等。观众厅观众厅 *1.观众厅的设计要根据银幕尺寸、设置空间 作为统一整体考虑，银幕尽可能大一些；2.观众厅的长与宽的比例应为1.5(0.2)：13.最大面积不宜大于700平米，最大座位数不宜大于600座；4.观众厅的平面符合所在建筑物的柱网结构，楼面活荷载应取3kN/（必须注意承重）5.观众厅设计应使声场分布均匀，避免声聚焦、回声等声学缺陷6.观众厅高度不应小于视点高度、银幕高度与银幕上方的黑框高度（0.5-1.0米）的总和7.观众厅每座平均容积一般需6-10m8.
3、观众厅每座平均面积宜在1.2-1.5平方米间9.新建的观众厅不应设置楼座10.设置主席台的观众厅，主席台面距第一排座席地面的高度宜在0.3-0.6m间观众厅观众厅*工艺设计剖面图1.1.h h为银幕下沿中点到地面，h h。为第一排观众座位地面离银幕画面下沿的视点高度，w w为银幕最大画面宽度2.2.h h。不宜大于1.5m，不应大于2.0m3.最近视距不宜小于w的0.6倍，不应小于w的0.5倍（第一排距银幕距离）4.最远视距不宜小于w的1.8倍，不应大于w的2.2倍（最后排距银幕距离）5.边座控制角不应大于45 仰视角不宜大于40 ，不应大于45（见后页）6.水平放映角不应大于3 放映俯角不宜
4、大于4 不应大于6 （见后页）观众厅观众厅*工艺设计平面图观众厅观众厅*视线设计1.观众厅起坡应符合视线无遮挡的要求，一般台阶踏步为12-15cm2.视线超高值应取12cm，空间允许时可增加附加值3.观众坐在座位上眼睛距地面的高度h最好在1.10-1.15m4.改、扩建的影院条件有限时，可采取隔排计算视线超高值，前后排座席错排布置观众厅观众厅*银幕1.银幕的高宽比大多为：1：1.85遮幅幕和1：2.35宽银幕 2.一般计算方法有等高法、等宽法。等高法优点是各种银幕下相对影像质量差不多，缺点是无法展现大画面的视觉 效果；等宽法优点是银幕利用率高，视觉效果好，但要保证影响质量要增大氙 灯功率3.银
5、幕增益选择需要综合考虑银幕亮度、银幕尺寸等4.银幕宽大于10m时，应为弧形；银幕至后墙距离不宜小于1m5.一般银幕黑边至房顶最小距离20cm 画面至屋顶最小30cm，左右银幕黑边至侧 墙20cm画面至侧墙最小30cm，银幕最低视点高度不宜大于1.5m，起坡较大的影 厅视点高度可以选低点6.银幕边框、后墙及附近侧墙应为黑色或深色。银幕前方顶棚应采用低反光罩面 材料7.增益比较高的银幕运输一般采取卷筒方式运输。严禁人员手摸或划伤，保证影 厅清洁、干燥、温度保持在15-30度间8.银幕寿命一般5-8年，亮度随时间流失而逐渐递减。观众厅观众厅*座位和排距1.座位扶手中距不应小于55cm，净宽不应小于4
6、8cm2.排距不宜小于100cm，不应小于95cm；椅背到后排最突出部分水平距离不应小于35cm3.短排法：2侧走道最小排距，每排座位不超22个，排距每增加3cm可增加2个座位；1侧走道座位数减半4.长排法：2侧走道，每排座位最多50个，1侧走道座位数减半5.中小厅座位直线排列，大厅直线与弧线混合排列6.短排法走道宽不应小于80cm，长排法走道宽不应小于120cm 7.台阶式起坡，每排升高符合视线无遮挡 的要求即可 观众厅观众厅*还音设备影院的扬声器通常都设置在银幕后面或侧面墙壁上，故其声源位置是固定不变的扬声器的高头一般位于银幕高度的2/3处，有利于均匀地向观众厅的各个方向和后座辐射声能。次
7、低音扬声器放置在银幕中心地面上环绕音箱从第一排位置开始固定安装，两侧对称安装高度一般离地面3m，间隔3m音量可以按需要调整。还音系统的功率原则上不受限制，因此可以直达声为主，不必过多地依靠反射声来弥补有些座位响度的不足。公共部分设计公共部分设计1.公共部分可包括：门厅、休息厅、售票厅、小卖部、衣物存放处、吸烟室、会员区等，根据场地可以互相调配灵活组合2.各区域交通流线、服务分区须明确3.各类标识、电影档期信息等明显明确显示4.售票厅或售票台上方要有醒目的显示设施 可以映出节目单、厅号、放映时间表、价格表等信息5.售票厅需配置电脑、安装售票软件 6.多层影院休息厅、卫生间等应分层设计 7.售票厅
8、若单独在外，售票窗口上方应设 置防雨棚 8.还可设计电影后产品、咖啡吧、书吧等 综合营业用场所放映机房设计放映机房设计1.多厅影院应集中设置中央放映机房，机房与厅的布线线路不应太多转折点以保证信号传输的畅通2.数字放映机放置在观众厅中轴线上3.放映机后无设备时，机房净深应大于3.2m；两侧放映时，机房净深大于5.2m。机房净高不宜小于2.8m。4.放映机镜头至墙面距离 为35cm-40cm5.放映机房楼面的活荷载应 为：3-4kN/（数字放映设备 都比较重，机房楼面的承重 一定注意）6.机房应至少有一个向往开的门 净宽不小于1m7.机房上方设置排气天窗放映机房放映机房*放映口设计1.放映口外侧
9、底边距观众厅最后一排地面高度不应小于2m2.观众厅后墙为单层墙单层墙：放映口内尺寸为20cm*20cm，外孔口尺寸放大呈喇叭状，应以不阻挡光束为前提。放映口安装4mm厚光学玻璃，玻璃安装要垂直于光轴。放映口中心距地面高度在放映角为0时为1.25m3.观众厅后墙为双层墙双层墙：放映口内外尺寸均为70cm*60cm 放映孔下口距离放映室地面高度应为80cm。放映窗 用4mm和6mm的优质浮法玻璃，两层玻璃的垂直夹角 不应小于4，且必须做消声处理，窗缝做密封处理。内侧玻璃宜贴遮光薄膜以减少机房内光线向观众厅外泄。4.观察孔安装6mm厚平板玻璃，观察孔可以和放映口等高，也可高30cm。观众厅声场设计原
10、则影院与音乐厅、歌剧院不同的地方是：电声还原影片录音效果的场所建筑声学设计主要有以下几点：1.适宜的混响时间及其频率特性2.适当的响度和均匀度3.控制环境噪音的干扰观众厅观众厅*声场设计（1）声聚焦声聚焦*就是前几排声音大，后几排声音小或者 某个区域声音大，某个区域声音小颤动回声颤动回声*就是墙壁两侧大面积平面产生重复声 音反弹现象造成以上两个声音缺陷是最常见影院声音问题，要解决厅内声场分布均匀防止颤动回声，须正确处理厅内声音的反射和扩散：1.1.银幕后墙处理银幕后墙处理 后墙可用玻璃棉毡做强吸声处理，消除后墙反射声对直达声的干扰，同时减少这一空间的混响从而提高语言清晰度，对多声道立体声更有利
11、于声像定位，玻璃棉毡用黑色或深色，减少对银幕的干扰光。2.2.观众厅后墙处理观众厅后墙处理 银幕后的主扬声器正对影厅后墙，未经处理的后墙易产生明显回声，现在观众厅一般都有起坡设计，后墙面积所剩不多，全部用玻璃棉毡做强吸声处理即可。观众厅观众厅*声场设计（2）3.3.观众厅两侧墙处理观众厅两侧墙处理 观众厅两侧墙均设有环绕扬声器，所以平行的两侧墙会产生颤动回声。在较大较宽的观众厅中，银幕两侧可以做成斜墙来避免颤动回声。座位区两侧除墙裙、灯槽外可以使用玻璃棉毡吸声；对较小的观众厅，厅内表面可作不同的声反射与声吸收处理。侧墙可以使吸声材料与灯槽间隔布置、去墙裙上下布置、与硬墙前后布置。4.4.吊顶处
12、理吊顶处理 厅四周墙做了上述吸声处理后，所需吸声量不大了，吊顶若用玻璃棉毡则用1/2面积就差不多，也可以用吸声系数小的矿棉板整个吊顶。吊顶可以根据美学和声学特点，做成有韵律的圆弧状，既美观又利于声扩散。5.5.地面处理地面处理 银幕到第一排座位间最好铺地毯，以减少反射和加强生源定位。座位区地面除过道铺地毯外，座位下地面可以是使用“自流平”的硬地，因为上部已有座椅吸声，硬地易于保持清洁。观众厅观众厅*声场设计（3）墙面吸声处理的结构：护面材料可以选用阻燃装饰布（属于全透气性材料对各种频率起全透作用）多孔吸声材料可选择玻璃棉毡钢板网可以选择3-10mm厚的胶合板吸声材料众多，要选择防火性能高、经济
13、实惠、易施工的。观众厅*噪声处理（1）噪音来源：1.放映机房的机械噪声、谈话声、风扇噪声等2.空调风机、主机、送风口、回风口的噪声3.还音设备的电噪声4.休息厅、各观众厅之间的影响5.建在商业建筑中的多厅影院，相邻娱乐城、游戏厅、超市、保龄球、ktv等产生的噪声6.影院门口马路上交通工具产生的噪声除前面所述的吸声处理，还应采取隔声、消声处理。1.墙壁隔声处理，多厅影院可采用双层轻质隔墙加空腔 的做法。（如右图所示）墙面两侧双面进行粉刷。双层墙对施工要求比较严格！2.楼板隔声处理，上下两层为电影厅的，楼板间的隔声尤其重要（右图所示）观众厅*噪声处理（2）3.顶棚隔声处理，每个观众厅顶棚应当单独分
14、隔开。空调的风管 安置不能穿越过其 他观众厅顶棚，其他管道尽量不从顶棚穿 过。必须穿过的顶棚管道（如消防喷淋），其进出口应使用吸 声材料填实。采用右图所示密封吊顶隔绝振动噪音。4.疏散门隔声处理，疏散门使用隔声材料，门的四边镶嵌密封条，安装闭门器。最好为双层并在双层门之间设“声闸”5.放映机房噪声处理（新建机房可以使用右图，双层墙 墙来隔绝设备噪音）机房装修宜在墙裙处采用架 空三角板，龙骨厚度为50-100mm，上部墙面采用 穿孔石膏板、FC版或者金属板，内衬50-100mm的 多孔吸声材料（玻璃棉毡、矿棉、棉麻下脚等）顶部采用成型天花吸声板，如矿棉吸声板、玻璃 棉吸声板或冲孔金属板上敷玻璃棉
15、等。观众厅*噪声处理（2）6.放映室设备噪声处理 a空调、通风机房最好单独设置，并尽可能远离观众厅 b机房内的风机应设置隔振装置 c机房内设置强吸声装置，如：内壁表面贴厚100mm 的多孔性吸声材料，并后置50-100mm的空气层 d通风机、空调机与风道、风管应采用软性连接，如 帆布、人造革等 e风管、水管固定时应加弹性垫层观众厅*噪声处理（3）7电影还音系统电噪声处理 如果影院还音电声系统未按技术规范安装、无屏蔽接 地装置会产生较大的噪音：交流声、外界广播干扰声、氙灯触发的高频噪声等。做好以下几点就可避免：a所有的信号连接线必须采用优质音频传输线，芯线的载面不小于0.3mm，屏蔽网层密度不低于112网 b音频信号宜采用卡农插头，音频线的屏蔽层只要一端接地 c单独设置屏蔽接地装置。（各厂家会有要求）d所有设备宜统一置于标准机柜中，且将屏蔽接地线接入标准单相三线制的N线 e功放选择正规厂家产品保证电源部分的元器件质量
