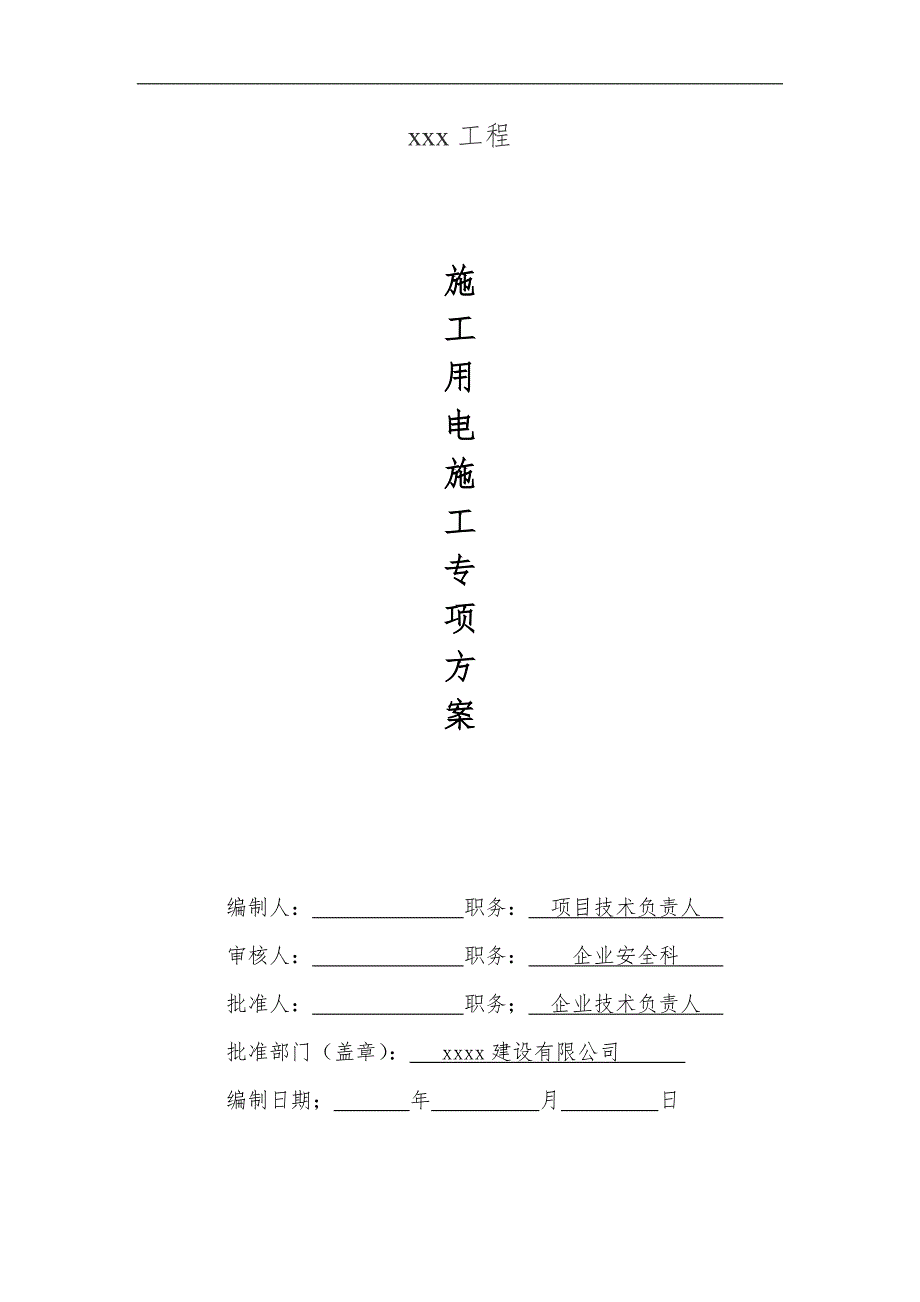

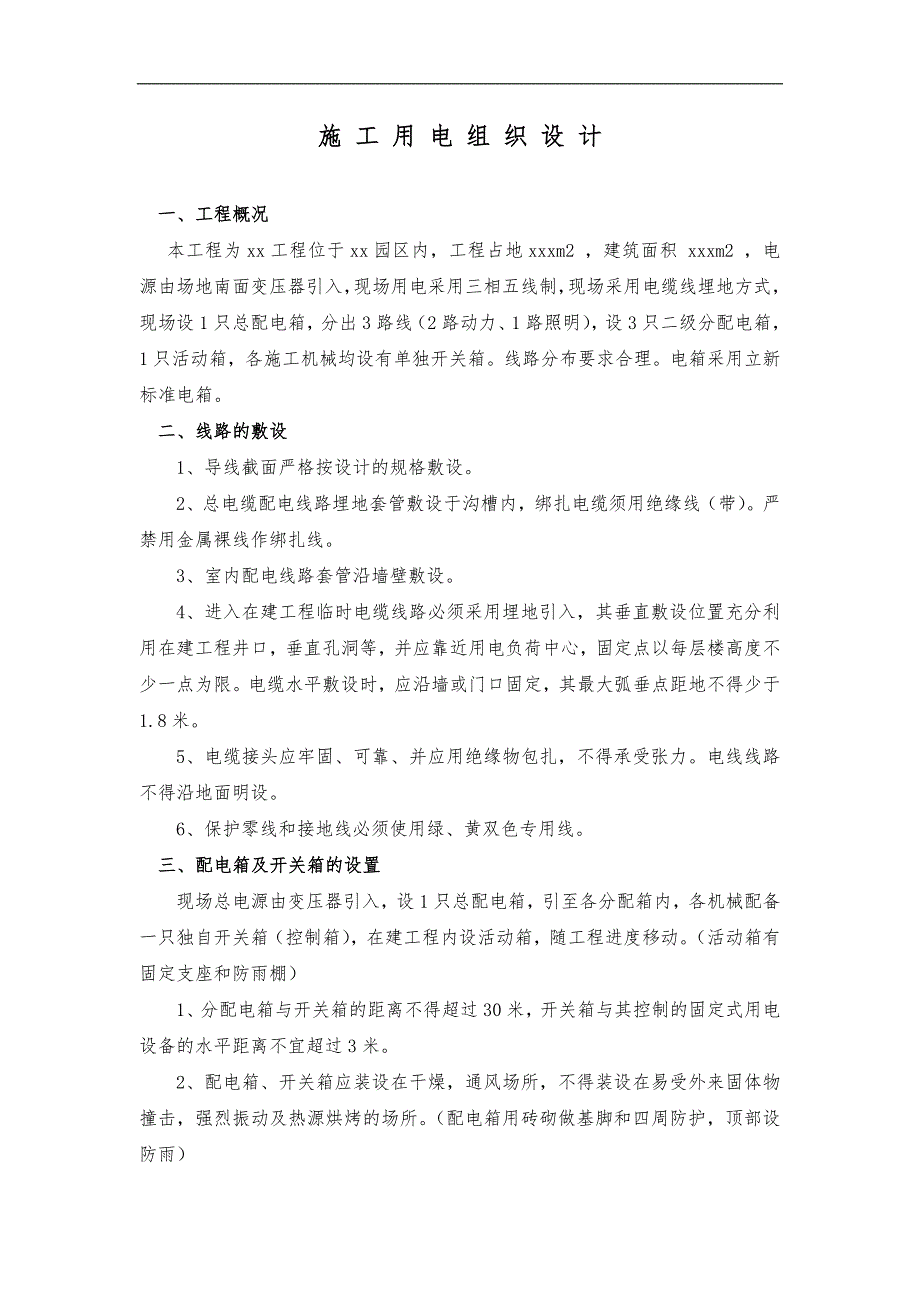

1、xxx工程施工用电施工专项方案编制人： 职务： 项目技术负责人 审核人： 职务： 企业安全科 批准人： 职务； 企业技术负责人 批准部门（盖章）： xxxx建设有限公司 编制日期； 年 月 日施 工 用 电 组 织 设 计一、工程概况 本工程为xx工程位于xx园区内，工程占地xxxm2 ，建筑面积 xxxm2 ，电源由场地南面变压器引入，现场用电采用三相五线制，现场采用电缆线埋地方式，现场设1只总配电箱，分出3路线（2路动力、1路照明），设3只二级分配电箱，1只活动箱，各施工机械均设有单独开关箱。线路分布要求合理。电箱采用立新标准电箱。二、线路的敷设1、导线截面严格按设计的规格敷设。2、总电缆
2、配电线路埋地套管敷设于沟槽内，绑扎电缆须用绝缘线（带）。严禁用金属裸线作绑扎线。3、室内配电线路套管沿墙壁敷设。4、进入在建工程临时电缆线路必须采用埋地引入，其垂直敷设位置充分利用在建工程井口，垂直孔洞等，并应靠近用电负荷中心，固定点以每层楼高度不少一点为限。电缆水平敷设时，应沿墙或门口固定，其最大弧垂点距地不得少于1.8米。5、电缆接头应牢固、可靠、并应用绝缘物包扎，不得承受张力。电线线路不得沿地面明设。6、保护零线和接地线必须使用绿、黄双色专用线。三、配电箱及开关箱的设置现场总电源由变压器引入，设1只总配电箱，引至各分配箱内，各机械配备一只独自开关箱（控制箱），在建工程内设活动箱，随工程进

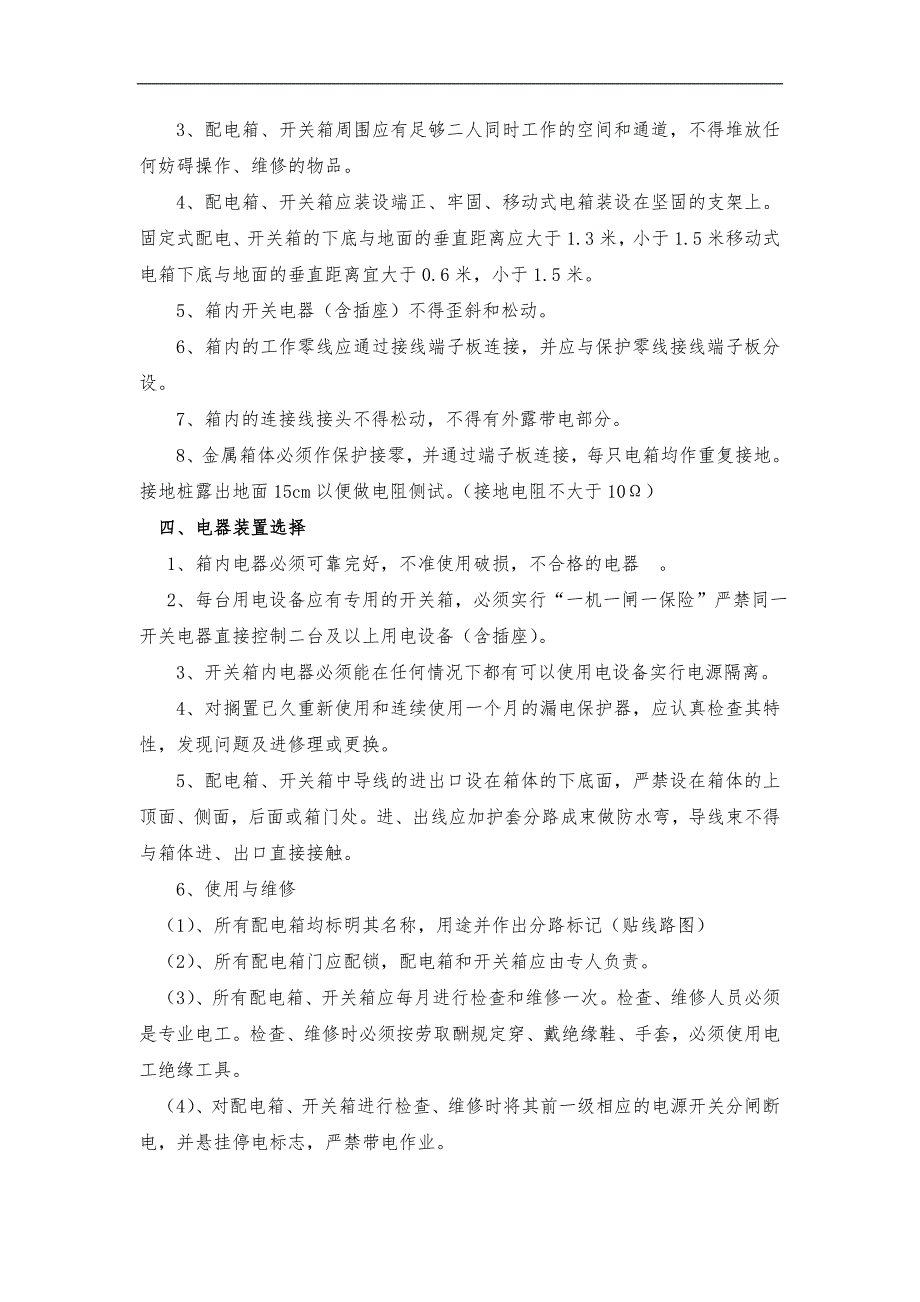

3、度移动。（活动箱有固定支座和防雨棚）1、分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。2、配电箱、开关箱应装设在干燥，通风场所，不得装设在易受外来固体物撞击，强烈振动及热源烘烤的场所。（配电箱用砖砌做基脚和四周防护，顶部设防雨）3、配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。4、配电箱、开关箱应装设端正、牢固、移动式电箱装设在坚固的支架上。固定式配电、开关箱的下底与地面的垂直距离应大于1.3米，小于1.5米移动式电箱下底与地面的垂直距离宜大于0.6米，小于1.5米。5、箱内开关电器（含插座）不得歪斜和松动。
4、6、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。7、箱内的连接线接头不得松动，不得有外露带电部分。8、金属箱体必须作保护接零，并通过端子板连接，每只电箱均作重复接地。接地桩露出地面15cm以便做电阻侧试。（接地电阻不大于10）四、电器装置选择 1、箱内电器必须可靠完好，不准使用破损，不合格的电器 。 2、每台用电设备应有专用的开关箱，必须实行“一机一闸一保险”严禁同一开关电器直接控制二台及以上用电设备（含插座）。3、开关箱内电器必须能在任何情况下都有可以使用电设备实行电源隔离。4、对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及进修理或更换。5
5、、配电箱、开关箱中导线的进出口设在箱体的下底面，严禁设在箱体的上顶面、侧面，后面或箱门处。进、出线应加护套分路成束做防水弯，导线束不得与箱体进、出口直接接触。6、使用与维修（1）、所有配电箱均标明其名称，用途并作出分路标记（贴线路图）（2）、所有配电箱门应配锁，配电箱和开关箱应由专人负责。（3）、所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按劳取酬规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。（4）、对配电箱、开关箱进行检查、维修时将其前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业。（5）、施工现场停止作业一小时以上时，应将动力开关箱断
6、电上锁。（6）、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。（7）、配电箱、开关箱的进出线不得承受外力。严禁与金属尖锐断口和强腐蚀介质接触。五、安全用电组织措施：（一）、本工程施工现场的用电措施和设备的安装使用，必须严格按规范和本方案执行，施工时必须向电工班组进行详细的安全技术交底工作：（介绍安全用电技术措施的总体意图，技术内容和注意事项）用电须经验收合格后使用。1、从临时用电安装完成开始，定期对临时用电进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值，漏电保护器动作参数等。以监视临时用电是否安全可靠，并做好检测记录。2、加强日常和定期维修工作记录，及时发现和消除隐患，并维修工作记
7、录，记载维修时间地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。3、建筑工程竣工后，临时用电工程的拆除应统一组织和指挥、规定拆除时间、人员、程序、方法、注意事项和防护措施。并须经公司审核批准。4、项目部要按照JGJ59-99建筑施工安全检查标准和“安全生产管理条例”定期对现场用电措施进行检查。5、定期对专业电工和各类用电人员进行用电安全教育和培训，禁止无证上岗或随意串岗。六、电气防火措施1、合理配置、整定、更换各种保护电器、对电路和设备的过载，短路故障进行可靠地保护。2、在电气装置和线路周围不准放易燃、易爆和强腐蚀介质，不使用火源。3、在电气装置相对集中场所，配置绝缘灭火器材，并禁
8、止烟火。4、经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。5、不得乱拉灯头和各种工具。6、安装各项机械机具设置，必须符合安全技术规范要求，电料不符合规格不得安装。七、安全用电措施1、机械安装后，必须经有关部门以及操作人员共同进行验收，合格后才允许通电投入使用。2、接地装置必须在线路及配电装置投入运行前完工。并检测其接地电阻数值，合格后使用。3、现场电气线路及用电设备安装后由现场电气负责人检查合格后方可通电运行。4、电工应定期做好电气检查工作：移动式电气设备的漏电开关，负荷线应每周检查一次固定式电气设备的漏电开关，应半月检查一次。电气线路、接地装置的接地电阻应每月检查一次。5、
9、施工现场视工作量大小、必须配备不少于四名持证电工。6、由项目部指定一名电工负责现场日常用电管理和负责好施工用电安全技术资料台帐。7、施工现场用电设备的金属外壳必须接零保护。8、现场电工必须严格遵守操作规程，安装规程。维修电气设备应尽量断开电源，验明三相无电，方可操作。9、非电工不得私自安装、维修、移动一切电气设备。10、现场电工不得随意调整开关及熔断器内的熔体规格。11、运行中的漏电开关发生跳闸必须查明原因排除后才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。12、一切用电设备必须按一机、一闸、一保护控制原则，安装施工机具严禁一闸或一保护控制多台设备。13、现场电工除做好规定的定期检查外
10、，平时必须对电气设备勤巡、勤查、发现安全隐患立即消除，对上级发出的安全用电整改通知书，必须在规定期限内彻底整改。14、电缆穿越建筑物，构筑物、道路易受机械损伤场所，均采用埋地或架空敷设，严禁沿地面等铺设或绑扎在架子、井架上。 施工临时用电方案计算书一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99
11、二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 井架 7.5 1 7.5 2 搅拌机 5.5 2 11 3 插入式振动器 1.1 1 1.1 4 平板式振动器 1.1 1 1.1 5 办公用电 5 1 5 6 移动照明箱 10 1 10 7 钢筋调直机 5.5 1 5.5 8 钢筋切割机 3 1 3 9 直流电焊机 14 1 14 10 木压刨板机 3 1 3 11 木工圆锯 3 1 3 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用
12、TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、井架Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.27.5 = 1.5 kWQjs = Pjs tg=1.51.33 = 2 kvar(2)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.7511 = 8.25 kWQjs = Pjs tg=8.250.62 = 5.11 kvar
13、(3)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(4)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02 = 0.34 kvar(5)、办公用电Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.55 = 2.5 kWQjs = Pjs tg=2.51.33 = 3.33 kvar(6)、移动照明箱Kx = 0.5 Cos = 0.55 tg = 1.52Pjs =
