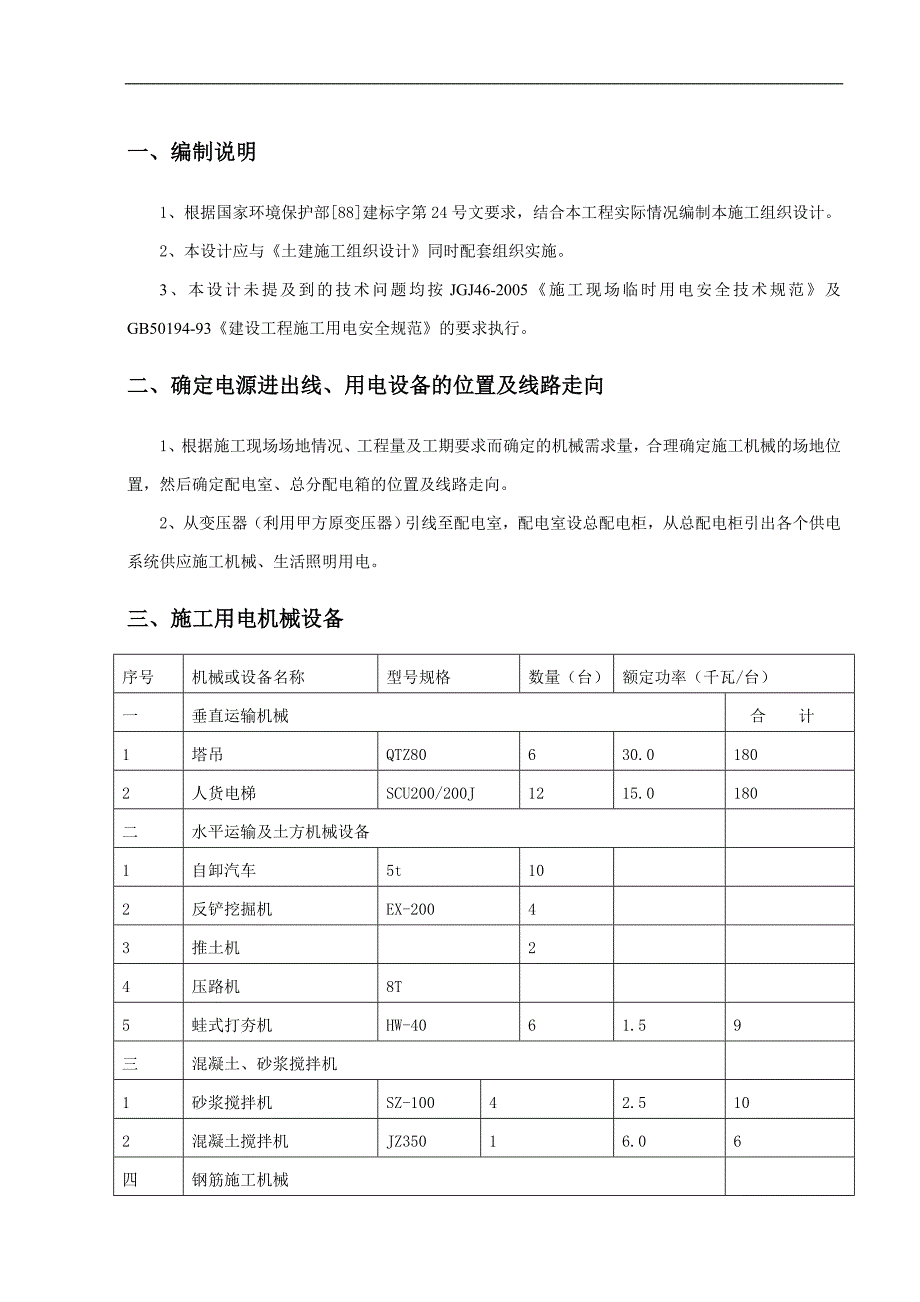

1、一、编制说明1、根据国家环境保护部88建标字第24号文要求，结合本工程实际情况编制本施工组织设计。2、本设计应与土建施工组织设计同时配套组织实施。3、本设计未提及到的技术问题均按JGJ46-2005施工现场临时用电安全技术规范及 GB50194-93建设工程施工用电安全规范的要求执行。二、确定电源进出线、用电设备的位置及线路走向1、根据施工现场场地情况、工程量及工期要求而确定的机械需求量，合理确定施工机械的场地位置，然后确定配电室、总分配电箱的位置及线路走向。2、从变压器（利用甲方原变压器）引线至配电室，配电室设总配电柜，从总配电柜引出各个供电系统供应施工机械、生活照明用电。 三、施工用电机械
2、设备序号机械或设备名称型号规格数量（台）额定功率（千瓦/台）一垂直运输机械合 计1塔吊QTZ80630.01802人货电梯SCU200/200J1215.0180二水平运输及土方机械设备1自卸汽车5t102反铲挖掘机EX-20043推土机24压路机8T5蛙式打夯机HW-4061.59三混凝土、砂浆搅拌机1砂浆搅拌机SZ-10042.5102混凝土搅拌机JZ35016.06四钢筋施工机械1钢筋切割机GQ4045.5222钢筋弯曲机GW3245.0203交流电焊机BX1-500420.0804钢筋螺纹套丝机44.0165砂轮切割机41.14.46钢筋电渣压力焊机HYS-63042080五木工施工机
3、械1圆盘锯22.042平刨机21.53六水电设备1电动切割机21.532液压弯管机YWG-4D21.533电动套丝机SQ-10021.534氧乙炔设备25电动试压泵21.12.26台钻Z411621.027电锤12521.028手电钻41.049角向磨光机10020021.5310液压开孔机21.0211接地摇表412绝缘摇表413万用表214压力表3七照明设备1镝灯73.0212碘钨灯301.030八其余设备1地磅DSH-222潜水泵QW下吸式101.5153扬程泵ISG50-12521.534砼输送泵柴油泵汽车泵45高频振荡机插入式5061.27.26平板式振荡机B1.1型21.102.2

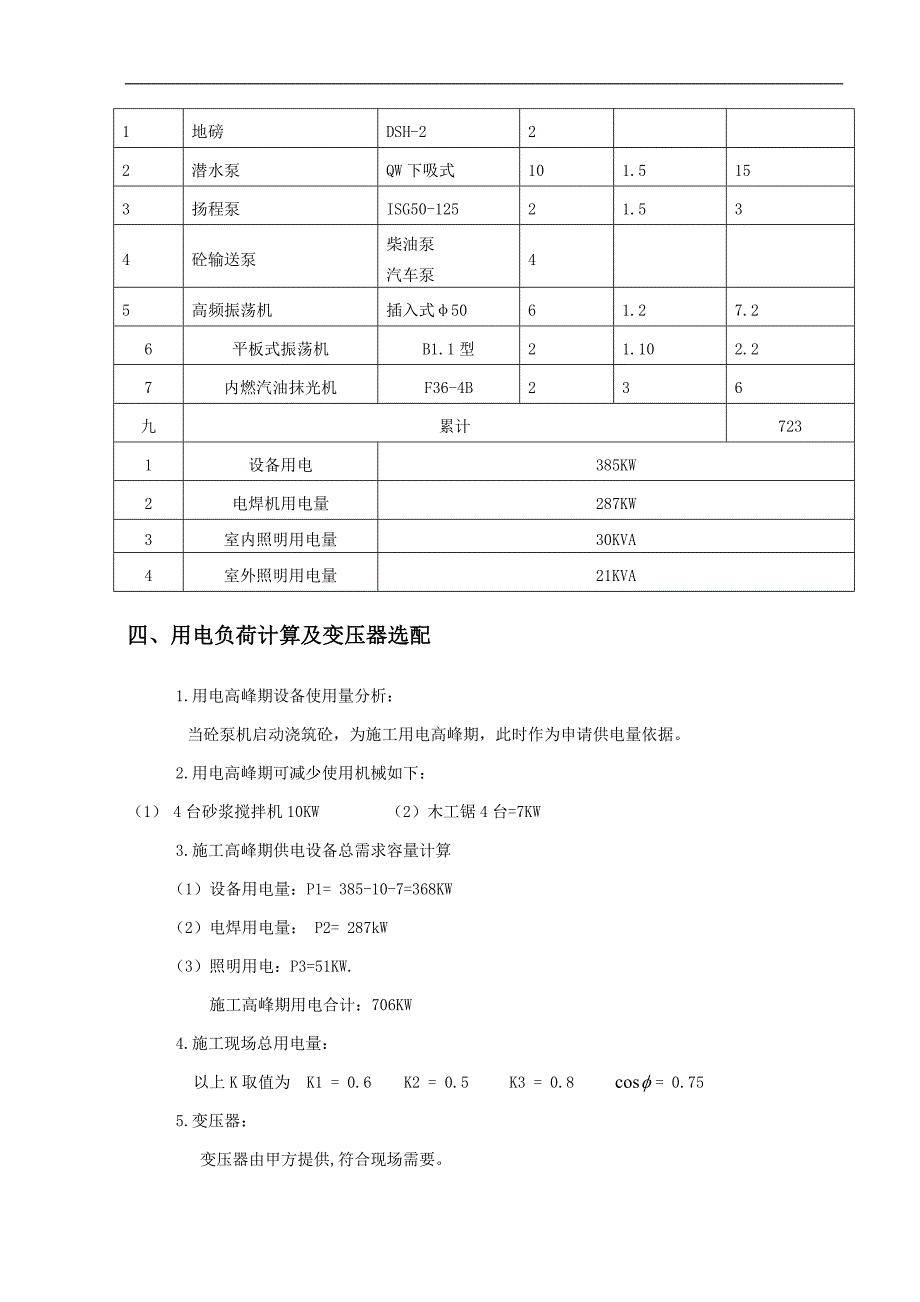

4、7内燃汽油抹光机F36-4B236九累计7231设备用电385KW2电焊机用电量287KW3室内照明用电量30KVA4室外照明用电量21KVA四、用电负荷计算及变压器选配1.用电高峰期设备使用量分析：当砼泵机启动浇筑砼，为施工用电高峰期，此时作为申请供电量依据。2.用电高峰期可减少使用机械如下：（1） 4台砂浆搅拌机10KW（2）木工锯4台=7KW3.施工高峰期供电设备总需求容量计算（1）设备用电量：P1= 385-10-7=368KW （2）电焊用电量： P2= 287kW（3）照明用电：P3=51KW. 施工高峰期用电合计：706KW4.施工现场总用电量： 以上K取值为 K1 = 0.6
5、K2 = 0.5 K3 = 0.8 = 0.755.变压器：变压器由甲方提供,符合现场需要。五、配电线路负荷计算及导线选配（一）系统布设说明1.施工现场供电采用TN-S系统布设。2.变压器编号S，相应系统主干线代码S1-P1、S2-P2、S2-P3、S2-P4。3.主干线路，导线选用耐压500V，BV型铜芯塑料绝缘线埋地，YJV型线穿钢管埋地，同时做上相应明显的标志。并把照明用电与动力用电分开，自成一系统。即施工生产照明与施工机械（铁木加工场、零星预制场）的用电分别布设专用线路供电。（二） 各主干线路分配用电机械数量1.施工作业区用电：（1）S-P1：砂浆搅拌机、钢筋加工机、塔吊、人货电梯、照
6、明等，合计功率230KW。（2）S1-P2：施工区主要照明、机械等总功率233KW。（3）S2-P3：施工区主要照明、机械总功率200KW。（三） 各主干线路导线选择面积（1） S-P1主干线路：供应施工现场中型机械，合计用电量230KW 按导线允许电流选择I线 0.7*290*1000/3*380*0.75188.3 A 选用350 mm2，工作零线及保护零线选用235 mm2 按允许电压降校核 从配电室至搅拌站长度约30 m，允许核对电压损失8 ，当采用铜线作380220V三相五线制供电时C77，导线的截面为： S6.04 mm2按允许电流选择值，所选导线截面能 满足要求。（2）S-P2主
7、干线：供施工机械设备用电，合计用电量233 KW按导线允许电流选择 I线 0.7*233*1000/3*380*0.75330 A 选配350 mm2，工作零线及保护零线选用235 mm2 按允许电压降校核能满足要求。（3） S- P3主干线：供应施工照明用电，合计用电量200 KW。 按导线允许电流选择I线 0.7*200*1000/3*380*0.75283.6 A 选配350 mm2，工作零线及保护零线选用235 mm2 电压降校核能满足要求。六、施工用电系统图1.施工用电总平面图见施工总平面布置图2.主干线路系统图 施工区主干线路系统图S-P12 350235S-P1-1 350235
8、S-P4 31026S-P3 350235S-P1 350235S-P2 395270高压电网配电柜变压器SSL7- 315/10配电室具有专用保护零线的中性点直接接地系统示意图说明1.本工程低压配电系统用TNS接零保护系统，专用保护零线应由工作接地线，配电室的零线或第一漏电保护器电源侧的零线引出，如下图所示： L1L2L3NPE211 工作接地； 2 重复接地； 3 电气设备外露导电部分 L1、L2、L3 相线； N 工作零线； PE 保护零线2.施工现场用电设备不得一部分设备作保护接零，另一部分设备作保护接地。3.施工现场的电力系统严禁利用大地作相线或零线。4.保护零线不得装设开关或熔断器
9、。5.保护零线应不小于工作零线的截面，同时必须满足机械强度要求。6.与电气设备相连接的保护零线应为截面不小于2.5mm2 绝缘多股铜线，保护零线的 统一标志为绿/黄两色线。在任何情况下不准使用绿/黄双色线作负荷线。7.变压器的工作接地电阻值应不大于4，保护零线每一重复接地装置的接地电阻值应不大于10。8.保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处各末端处做重复接地。 七、施工现场防雷措施一、施工现场内的起重机、井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外且在表1规定的范围内，则应安装防雷装置。 施工现场内机械设备需安装防雷装置的规定 表
10、11、机械设备上的避雷针长度宜为12m。可用直径不小于16mm的圆钢或直径不小于25mm的钢管制作。2、起重机、井字架及龙门架的防雷引下线可利用该保护设备的金属结构件，但应保证可靠的电气连接。3、同一台电气设备的防雷接地可以与该设备的重复接地使用同一个（组）接地体，由于重复接地电阻值的要求一般比施工现场的防雷接地电阻值要求的为小，因此，接地电阻应符合重复接地电阻的要求。二、钢管脚手架的防雷钢管脚手架随建筑物的升高而不断增高，当钢管脚手架不在相邻避雷装置的保护范围之内时，则必须对钢管脚手架采取以下防雷保护措施：1、钢管脚手架应至少有两处与建筑物的接地装置对称可靠连接（接地电阻经过测试且符合要求）
11、，连接线可采用截面不小于254 mm2的镀锌扁钢。2、当无法与建筑物的接地装置连接时，应单独设置人工接地体。三、变配电设备的防雷变配电设备除了可能遭受直击雷以外，还有可能被雷电波沿着线路侵入而威胁变配电设备的安全。施工现场临时用电的变配电设备的防雷应包括防直击雷和防雷电波侵入两部分。雷云与地面及建筑物间直接产生强烈的放电电流的雷电称为直击雷。雷电侵入波就是由于雷电对架空线路或金属管道的作用而产生的侵害电气设备的电波。 1、直击雷的防护对直击雷的防护可装设避雷针、避雷网或避雷线。对变配电设备防直击雷的基本原则是：1.1所有被保护的变配电设备均应处在避雷针、避雷网或避雷线的保护范围之内；1.2防止
12、由于雷击在避雷针或避雷线上形成高电位对被保护物产生反击。当防雷装置遭受雷击时，在接闪器、引下线和接地体上都将产生很高的电位，如果防雷装置与建筑物内外电气设备、电线或其它金属管线的绝缘距离不够，它们之间就会放电，这种现象称为反击。反击可能引起火灾、爆炸或人身伤害。2、雷电侵入波的防护由于变配电设备与线路相连，线路遭受雷击的机会很多。又由于雷电波的波幅可能很大，能使变配电设备的绝缘损坏，因此，应从以下两个方面采取保护措施：2.1装设阀型避雷器阀型避雷器应根据所保护的配电设备的额定电压等级选择。阀型避雷器通常装设在母线与接地线之间。由于变压器是最重要的变配电设备且其绝缘水平也最弱，因此阀型避雷器应尽量安装在离变电器的距离近些。2.2变配电设备的进线保护当架空进线采用电缆配线时，避雷器应装设在电缆头附近，且将避雷器的接地端与电缆金属外皮相连。四、其它用电设备的防雷措施：1、无金属外壳或保护罩的用电设备应处在接闪器的保护范围内。2、从配电箱（屏、柜）引出的线路应穿钢管。钢管一端与配电箱（屏、柜）相连，另一端与用电设备外壳、保护罩相连，并就近与屋顶防雷装置相连。钢管因接设备而中间断开时应跨接。3、在配电箱（屏、柜）内，应在开关的电源侧与外壳之间装设过电压保护器。4、为防止雷电波侵入，严禁在独立避雷针、避雷网和避雷线或支柱上悬挂各种电气线路（包括通信线路）。五、 工频接地电阻：
