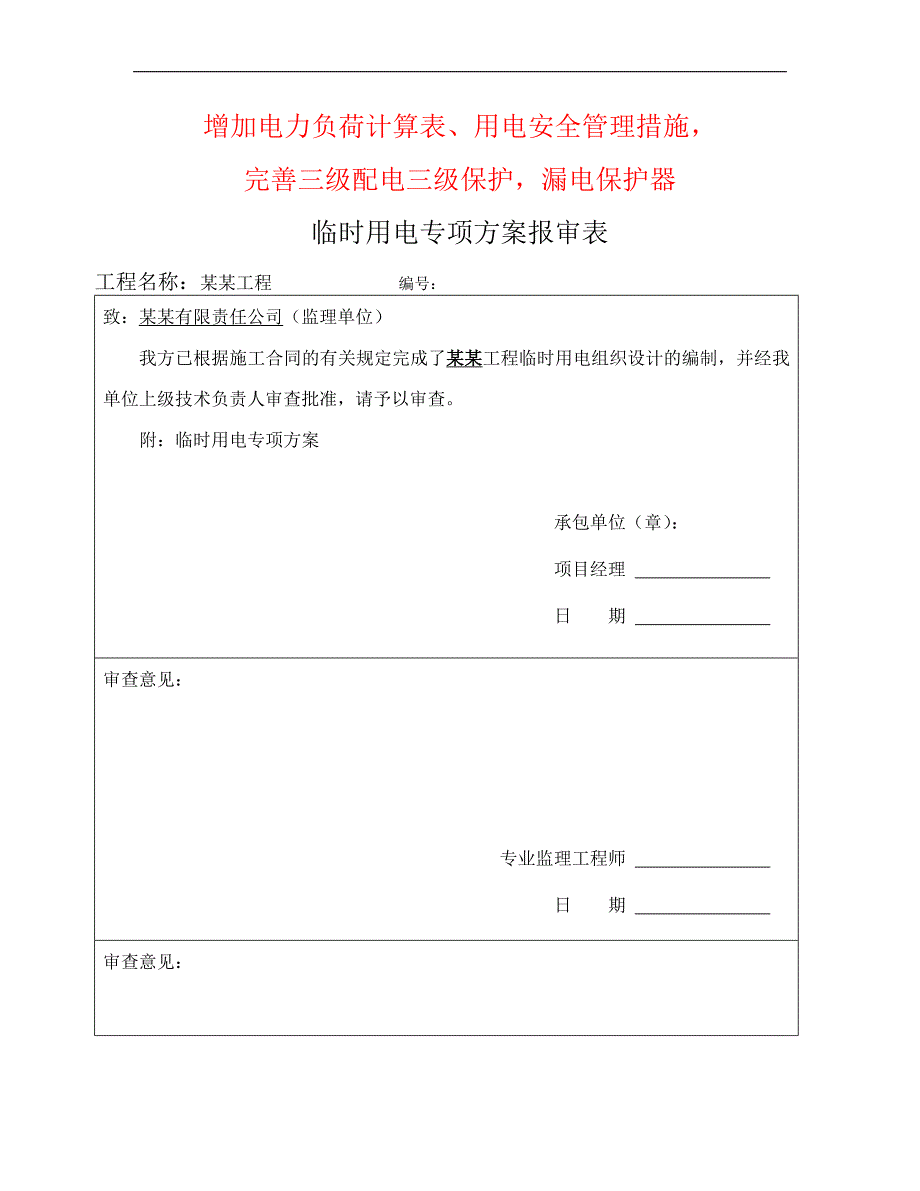

临时用电施工方案6.doc_第1页
第1页 / 共20页

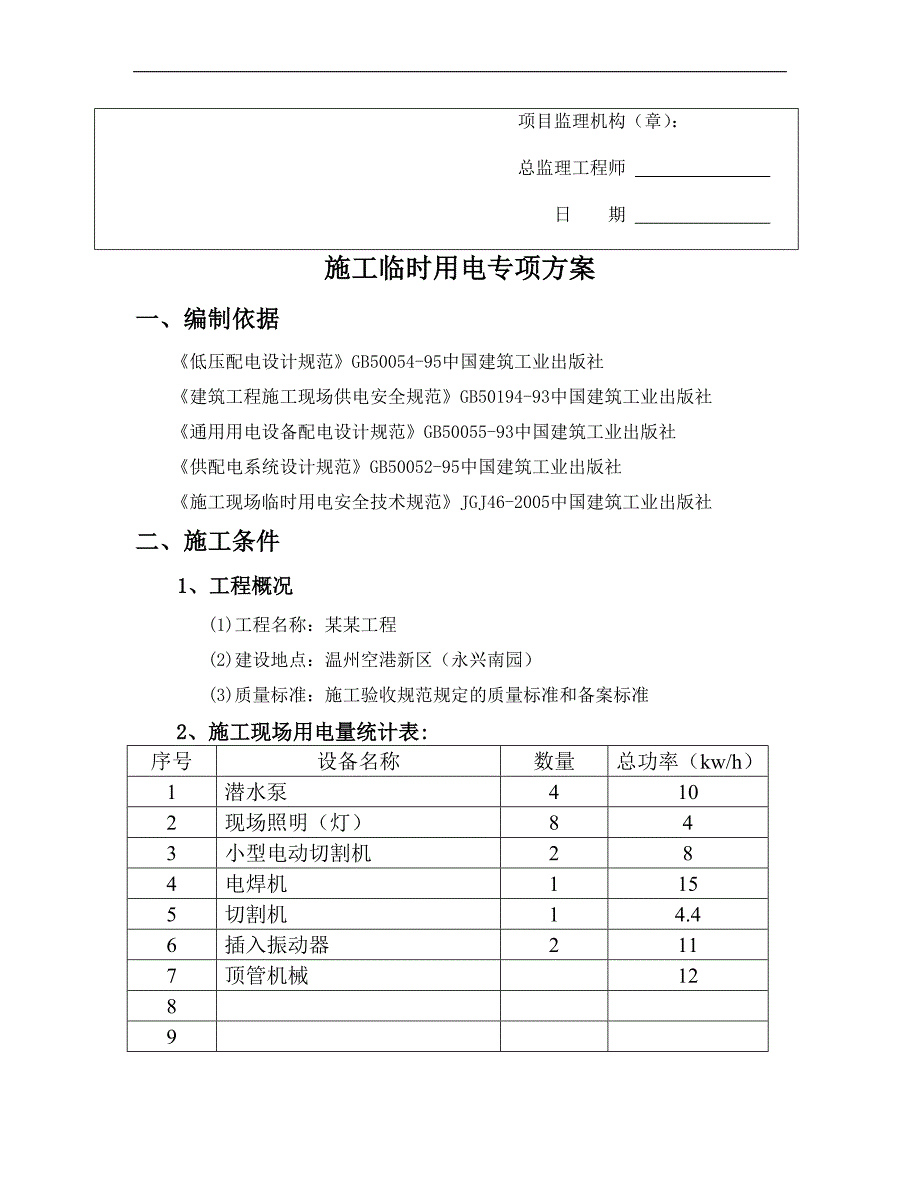

临时用电施工方案6.doc_第2页
第2页 / 共20页

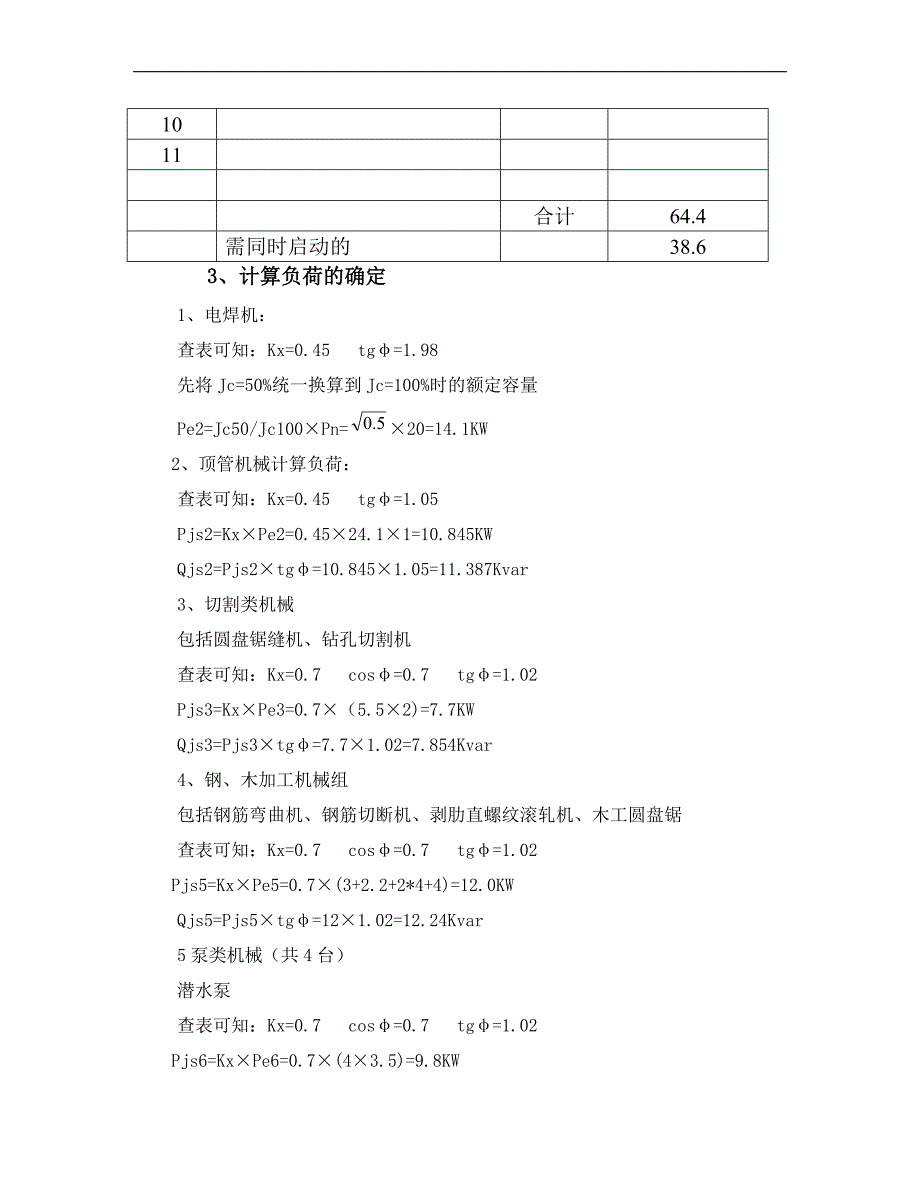

临时用电施工方案6.doc_第3页
第3页 / 共20页
临时用电施工方案6.doc_第4页
第4页 / 共20页
临时用电施工方案6.doc_第5页
第5页 / 共20页
临时用电施工方案6.doc_第6页
第6页 / 共20页
临时用电施工方案6.doc_第7页
第7页 / 共20页
临时用电施工方案6.doc_第8页
第8页 / 共20页
临时用电施工方案6.doc_第9页
第9页 / 共20页
临时用电施工方案6.doc_第10页
第10页 / 共20页
亲,该文档总共20页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《临时用电施工方案6.doc》由会员分享,可在线阅读,更多相关《临时用电施工方案6.doc(20页珍藏版)》请在第壹文秘上搜索。

1、增加电力负荷计算表、用电安全管理措施,完善三级配电三级保护,漏电保护器临时用电专项方案报审表工程名称:某某工程 编号:致:某某有限责任公司(监理单位)我方已根据施工合同的有关规定完成了某某工程临时用电组织设计的编制,并经我单位上级技术负责人审查批准,请予以审查。附:临时用电专项方案承包单位(章):项目经理 日 期 审查意见: 专业监理工程师 日 期 审查意见:项目监理机构(章):总监理工程师 日 期 施工临时用电专项方案一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055

2、-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社二、施工条件 1、工程概况 (1)工程名称:某某工程(2)建设地点:温州空港新区(永兴南园)(3)质量标准:施工验收规范规定的质量标准和备案标准2、施工现场用电量统计表: 序号设备名称数量总功率(kw/h)1潜水泵4102现场照明(灯)843小型电动切割机284电焊机1155切割机14.46插入振动器2117顶管机械12891011合计64.4需同时启动的38.6 3、计算负荷的确定1、电焊机:查表可知:Kx=0.45 tg=1.98先将Jc=5

3、0%统一换算到Jc=100%时的额定容量Pe2=Jc50/Jc100Pn=20=14.1KW 2、顶管机械计算负荷:查表可知:Kx=0.45 tg=1.05Pjs2=KxPe2=0.4524.11=10.845KWQjs2=Pjs2tg=10.8451.05=11.387Kvar3、切割类机械包括圆盘锯缝机、钻孔切割机查表可知:Kx=0.7 cos=0.7 tg=1.02Pjs3=KxPe3=0.7(5.52)=7.7KWQjs3=Pjs3tg=7.71.02=7.854Kvar4、钢、木加工机械组包括钢筋弯曲机、钢筋切断机、剥肋直螺纹滚轧机、木工圆盘锯查表可知:Kx=0.7 cos=0.7

4、tg=1.02Pjs5=KxPe5=0.7(3+2.2+2*4+4)=12.0KWQjs5=Pjs5tg=121.02=12.24Kvar5泵类机械(共4台)潜水泵查表可知:Kx=0.7 cos=0.7 tg=1.02Pjs6=KxPe6=0.7(43.5)=9.8KW6砼振动机械查表可知:Kx=0.7 cos=0.7 tg=1.02Pjs8=KxPe8=0.7101.5=10.5KWQjs8=Pjs8tg=10.51.02=10.71Kvar7室内照明查表可知:Kx=0.8PjsZ2=KxPe11=1.04=4KW总的计算负荷计算,干线同期系数取Kx=0.94.2负荷计算: 汇总上表全场装机

5、总容量为300KW,根据施工现场临时用电情况分析,全场需要系数定位:KX=0.47,功率因数COS0.7。全场装机总容量PZD3000.47141KW全场实际用电需求总容量64.4KW282KW,满足全场供电需求。三、现场勘探及初步设计 (1)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。 (2)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,采用三级配电,两极防护。 (3)按照JGJ46-2005规定制定施工组织设计,接地电阻R4。四、安全用电技术措施 安全用电技术措施包括两个方向的内容:一是安全用电在技术上所采取的措施;二是为了保证安全用电和供电的可靠性

6、在组织上所采取的各种措施,它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容: 1、安全用电技术措施 (1)、保护接地 是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时,如果人体触及此外壳时,由于人体的电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体的电流很小。这时只要适当控制接地电阻(一般不大于4),就可减少触电事故发生。但是在TT供电系统中,这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场,按规定保护接地电阻不大于4。 (2)、保护接零 在电源中性点直接接地的

7、低压电力系统中,将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍甚至几十倍,这样大的单相短路将使保护装置迅速而准确的动作,切断事故电源,保证人身安全。其供电系统为接零保护系统,即TN系统,TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保

8、护装置动作。应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意:除了总箱处外,其它各处均不得把N线和PE线连接,PE线上不得安装开关和熔断器,也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出,因为线路末端的漏电保护器动作,会使前级漏电保护器动作。 必须注意:当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地,对另一部分采取保护接零。因为在同一系统中,如果有的设备采取接地,有的设备采取接零,则当采取接地的设备发生碰壳时,零线

9、电位将升高,而使所有接零的设备外壳都带上危险的电压。 (3)、设置漏电保护器 1)施工现场的总配电箱至开关箱应至少设置两级漏电保护器,而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级保护的功能。 2)开关箱中必须设置漏电保护器,施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。 3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧,不得用于启动电器设备的操作。4)漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定,开关箱内的漏电保护器其

10、额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s 5)总配箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。 6)总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。 7)配电箱、开关箱中的漏电保护器宜选用无辅助电源型(电磁式)产品,或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。当选用辅助电源故障时不能自动断开的辅助电源型(电子式

11、)产品时,应同时设置缺相保护。 (4)、安全电压 安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定,安全电压值的等级有42、36、24、12、6V五种。同时还规定:当电气设备采用了超过24V时,必须采取防直接接触带电体的保护措施。 对下列特殊场所应使用安全电压照明器。 1)在潮湿和易触及带电体场所的照明电源电压不得大于24V。 2)在特别潮湿的场所,导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。 (5)、电气设备的设置应符合下列要求 1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。配电系统应

12、采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统;当单相照明线路电流大于30A时,应采用220/380V三相四线制供电。 2)动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。 3)总配电箱应设置在靠近电源区域,分配电箱应设置在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不应超过3m。 4)每台用电设备必须有各自专用的开关箱,禁止用同一个开关箱直接控制二台及二台以上用电设备(含插座)。5)配电箱、开关箱应装设在干燥、通风及常温场所。不

13、得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则,应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道,其周围不得堆放任何有碍操作、维修的物品,不得有灌木杂草。 6)配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.81.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板的厚度应为1.22.0mm,其中开关箱箱体港版厚度不得小于1.2mm,配电箱箱体钢板厚度不得

14、小于1.5mm,箱体表面应做防腐处理。 7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。 (6)、电气设备的安装 1)配电箱、开关箱内的电器(含插座)应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱、开关箱箱体内。 金属板与配电箱体应作电气连接。 2)配电箱、开关箱内的各种电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3)配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。 进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。4)配电箱、开关箱内的连接线应采用铜芯绝缘导线,导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色
