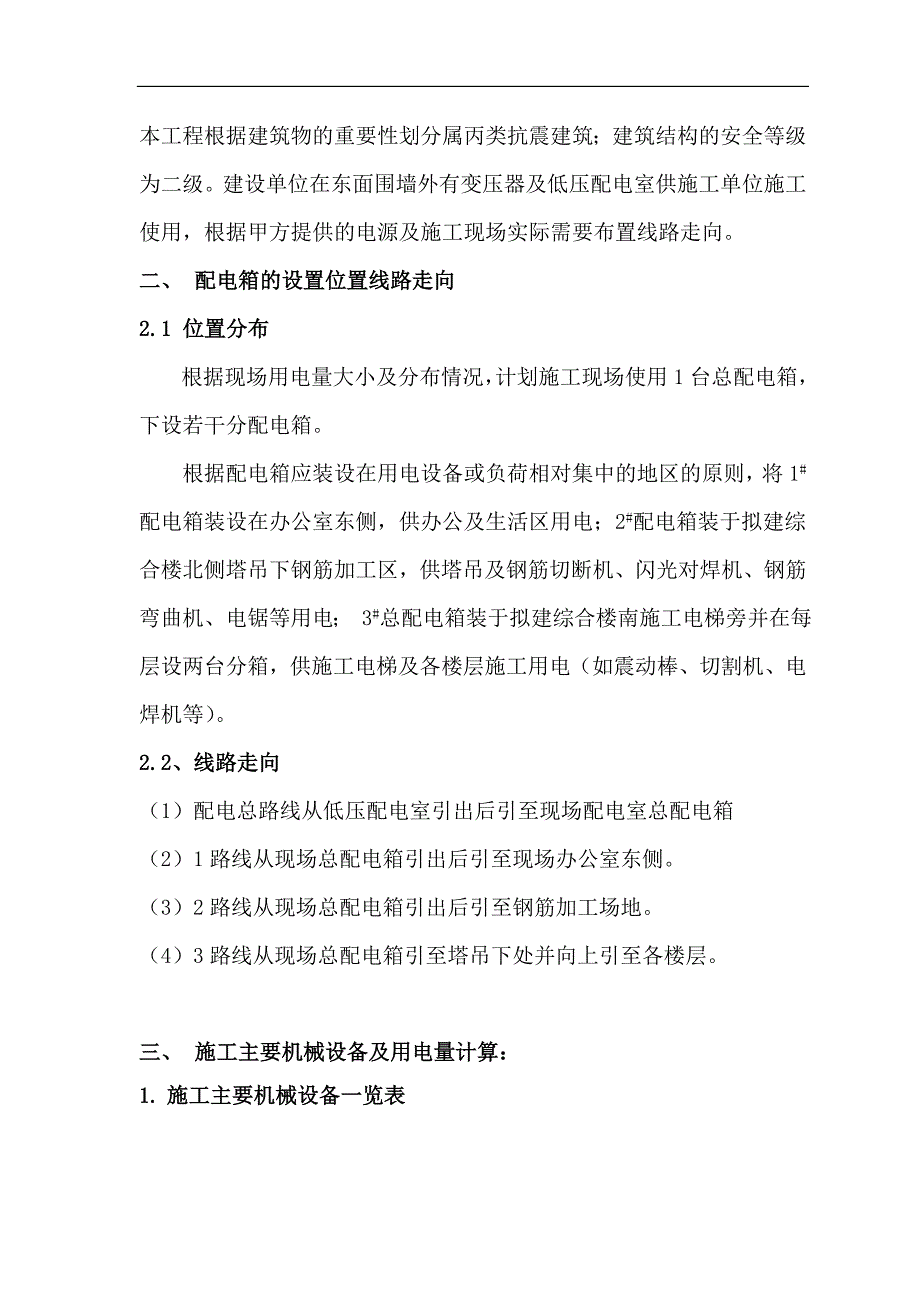

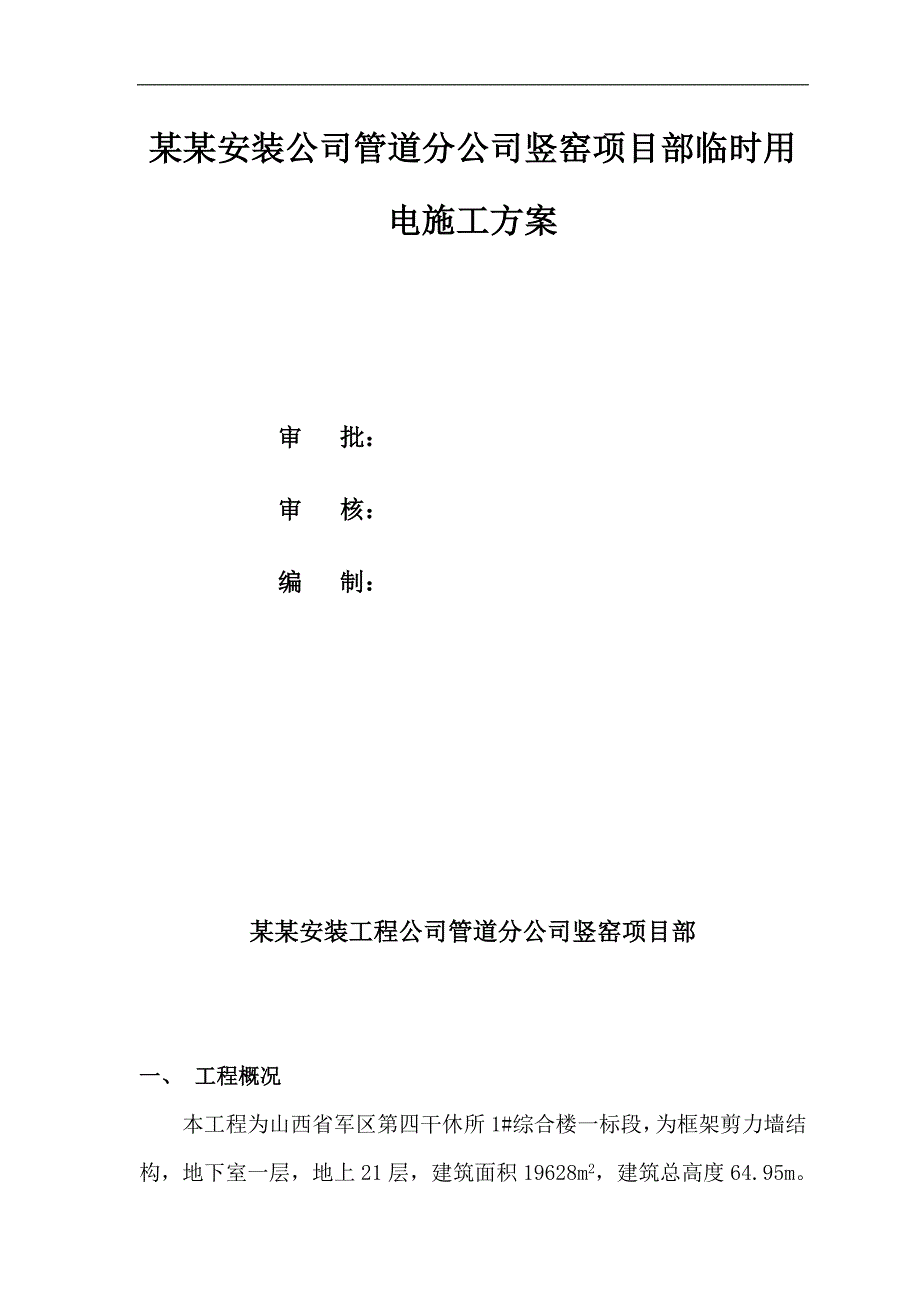

1、某某安装公司管道分公司竖窑项目部临时用电施工方案审 批：审 核：编 制：某某安装工程公司管道分公司竖窑项目部一、 工程概况本工程为山西省军区第四干休所1#综合楼一标段，为框架剪力墙结构，地下室一层，地上21层，建筑面积19628m2，建筑总高度64.95m。本工程根据建筑物的重要性划分属丙类抗震建筑；建筑结构的安全等级为二级。建设单位在东面围墙外有变压器及低压配电室供施工单位施工使用，根据甲方提供的电源及施工现场实际需要布置线路走向。二、 配电箱的设置位置线路走向2.1 位置分布根据现场用电量大小及分布情况，计划施工现场使用1台总配电箱，下设若干分配电箱。根据配电箱应装设在用电设备或负荷相对集

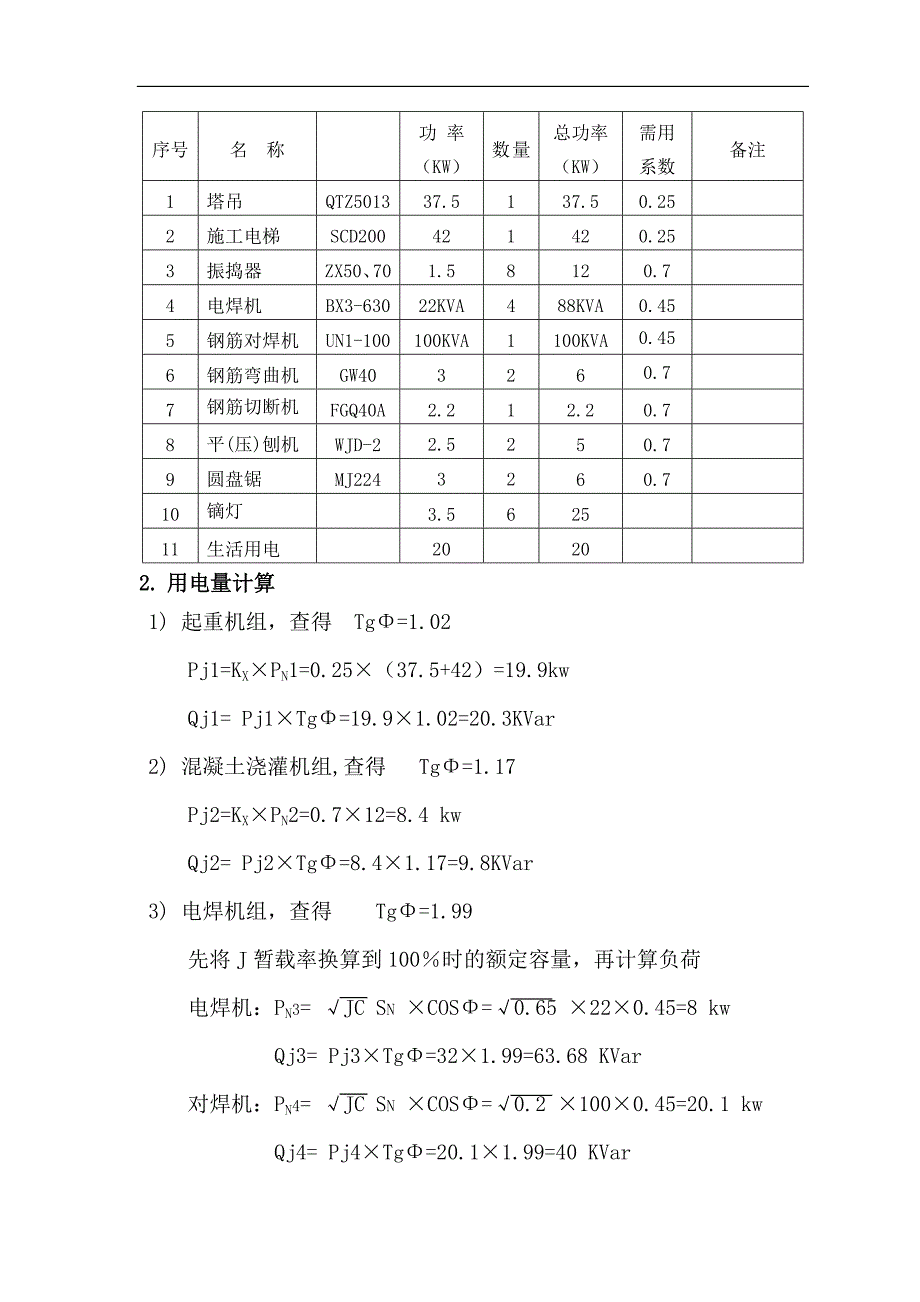

2、中的地区的原则，将1#配电箱装设在办公室东侧，供办公及生活区用电；2#配电箱装于拟建综合楼北侧塔吊下钢筋加工区，供塔吊及钢筋切断机、闪光对焊机、钢筋弯曲机、电锯等用电； 3#总配电箱装于拟建综合楼南施工电梯旁并在每层设两台分箱，供施工电梯及各楼层施工用电（如震动棒、切割机、电焊机等）。 2.2、线路走向（1）配电总路线从低压配电室引出后引至现场配电室总配电箱（2）1路线从现场总配电箱引出后引至现场办公室东侧。（3）2路线从现场总配电箱引出后引至钢筋加工场地。（4）3路线从现场总配电箱引至塔吊下处并向上引至各楼层。三、 施工主要机械设备及用电量计算：1. 施工主要机械设备一览表序号名 称功 率（
3、KW）数 量总功率（KW）需用系数备注1塔吊QTZ501337.5137.50.252施工电梯SCD200421420.253振捣器ZX50、701.58120.74电焊机BX3-63022KVA488KVA0.455钢筋对焊机UN1-100100KVA1100KVA0.456钢筋弯曲机GW403260.77钢筋切断机FGQ40A2.212.20.78平(压)刨机WJD-22.5250.79圆盘锯MJ2243260.710镝灯3.562511生活用电20202. 用电量计算1) 起重机组，查得 Tg=1.02Pj1=KXPN1=0.25（37.5+42）=19.9kwQj1= Pj1Tg=19
4、.91.02=20.3KVar2) 混凝土浇灌机组,查得 Tg=1.17Pj2=KXPN2=0.712=8.4 kwQj2= Pj2Tg=8.41.17=9.8KVar3) 电焊机组，查得 Tg=1.99先将J暂载率换算到100时的额定容量，再计算负荷电焊机：PN3= JC SN COS=0.65 220.45=8 kwQj3= Pj3Tg=321.99=63.68 KVar对焊机：PN4= JC SN COS=0.2 1000.45=20.1 kwQj4= Pj4Tg=20.11.99=40 KVar4) 木工、钢筋加工机组，查得 Tg=1.17Pj5=KXPN5=0.719.2=13.44
5、 kwQj5= Pj5Tg=13.441.17=15.7 KVar5) 生活用电及施工照明 Pj6=KXPN6=1.045=45 kw6) 总的计算负荷，干线同期系数取KX0.9，总的有用功率为：PjKX（Pj1+ Pj2+ Pj3+ Pj4+ Pj5+ Pj6） 0.9（19.9+8.4+32+20.1+13.44+45） 125 kw总的无功功率为：QjKX（Qj1+ Qj2+ Qj3+ Qj4+ Qj5+ Qj6） 0.9（20.3+9.8+63.68+40+15.7+0） 134.5 KVar总的视在功率为：Sj Pj2+ Qj2=1252+134.52 =183.6 KVA甲方提供的
6、电源额定功率为500 KVA 满足要求四、 施工现场用电的管理原则4.1临时用电组织设计4.1.1施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制用电组织设计。4.1.2施工现场临时用电组织设计应包括下列内容：1) 现场勘测；2) 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；3) 进行负荷计算；4) 选择变压器；5) 设计配电系统； 设计配电线路，选择导线或电缆； 设计配电装置，选择电器； 设计接地装置； 绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。6) 设计防雷装置；7) 确定防护措施；8) 制定安
7、全用电措施和电气防火措施。4.1.3临时用电工程图纸应单独绘制，临时用电工程应按图施工。4.1.4临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。4.1.5临时用电工程必须经编制审核批准部门和使用单位共同验收，合格后方可投入使用。4.1.6施工现场临时用电设备在5台以下和设备总容量在50KW以下者，应制定安全用电和电气防火措施，并应符合上述3.1.4、3.1.5条规定。4.2电工及用电人员4.2.1电工必须经过按国家现行标准考核合格后，持证上岗工作；其它用电人员
8、必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。4.2.2安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程难易程度和技术复杂性相适应。4.2.3各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：1) 使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；2) 保管和维护所用设备，发现问题及时报告解决；3) 暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；4) 移动电气设备时，必须经电工切断电源并作妥善处理后进行。4.3安全技术档案4.3.1施工现场临时用电必须建
9、立安全技术档案，并包括下列内容：1) 用电组织设计的全部资料；2) 修改用电组织设计的资料；3) 用电技术交底资料；4) 用电工程检查验收表；5) 电气设备的试、检验凭单和调式记录；6) 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；7) 定期检查（复）表；8) 电工安装、巡检、维修、拆除工作记录。4.3.2安全技术档案应由主管该现场的电气技术人员负责建立与管理。其中“电工安装、巡检、维修、拆除工作记录”可指定电工代管，每周由项目经理审核认可，并应在临时用电工程拆除后统一归档。4.3.3临时用电工程应定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。4.3.4临时用电工程定期检查应按
10、分布、分项工程进行；对安全隐患必须及时处理，并应履行复查验收手续。4.4防雷措施4.4.1施工现场内的起重机，井字架，龙门架的机械设备以及钢脚手架和正在施工的在建工程等的金属结构物等设施的防雷装置接闪器的保护范围以外时，应按现场临时用电安全技术规范2005年规定安装防雷装置。当最高机械设备上避雷针（接闪器）的保护范围能覆盖其它设备，且又最后退出现场，则其它设备可不设防雷装置。4.4.2确定防雷装置接闪器的保护范围可采用下表的规定：施工现场内机械设备及高架设施需安装防雷装置的规定地区年平均雷暴日（d）机械设备高度（m）155015，403240，902090及雷害特别严重地区124.4.3机械设
11、备或设施防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。4.4.4机械设备上的避雷针（接闪器）长度应为12m。塔式起重机可不另设避雷针（接闪器）。4.4.5安装避雷针（接闪器）的机械设备，所有固定的动力、控制、照明、信号及通信线路，宜采用钢管敷设。钢管与该机械设备的金属结构体应作电气连接。4.4.6施工现场所有防雷装置的冲击接地的电阻值不得大于30。4.4.7做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷姐弟可供用同一接地体，但接地电阻应符合重负接地电阻值的要求小于10。4.4.8塔吊基础内的防雷措施采用50 的镀锌钢管两根打
12、入地下2.5m深，然后利用圆钢引入塔吊底座接地电阻小于10。4.5电气防火措施4.5.1发生电气火灾后应尽可能先切断电源在扑救，防止救护人员触电。切断电源应按规定操作程序进行，防止待负荷拉隔离开关，采用工具切断电源时应使用绝缘手套，穿绝缘鞋。夜间扑救还应注意照明。4.5.2带电灭火发生电气火灾，有时情况危急，等断电再扑救就会扩大危险性，这时为了争取时间控制火势，就需带电灭火。带电灭火的注意事项如下：1) 带电灭火必须使用不导电灭火剂，如二氧化碳、1211、干粉灭火剂、四氯化碳等。2) 扑火时应戴绝缘手套，与带电部分保持足够的安全距离。3) 当高压电气设备或线路发生接地时，室内扑救人员距离接地点
13、不得小于4m，室内不得大于8m，进入上述范围应穿绝缘靴、戴绝缘手套。4) 扑救架空线路跨火灾时人体与带电导体仰角不大于45度。4.5.3充油设备的灭火充油设备发生火灾时首先要切断电源，再用干燥黄沙盖住火焰。在火势严重情况下，可进行放油，再储油池内用灭火剂灭火。禁止用水没灭燃油火头，配电室内应设沙箱、灭火器等。4.6接地装置设计图配电箱及塔吊基础接地装置图如下：塔吊基础防雷接地采用角铁L50X5打入地基下不低于2.5米，且与基础网做等电位连接。4.7 系统接线图（见附图）4.8临时用电平面图（见附图）五、 安全用电技术措施1. 为贯彻“安全第一，预防为主”的方针，根据部颁标准及山西省、太原市有关
14、规定，结合本工程的实际情况，制定本措施。2. 工地采用部颁标准，三级配电、二级漏电保护，即主电柜分配闸箱开关箱，分配闸箱、开关箱设漏电保护器，所用电动设备必须经过二级漏电保护。现场固定设备必须配备单独的开关箱，手持及移动电动工具，必须配备流动开关箱，闸箱下方的线路不得混乱。必须执行“一闸一机一漏”的原则。3. 施工现场采用TNS供电系统，各种电气设施和电力施工机械的金属外壳、金属支架必须采取可靠的保护接零保护，保护零线截面参考施工现场临时用电规范13页表保护接零不得装设开关或熔断器。现场线路自首端至末端不少于三点重复接地，总柜与末端分配电箱均设置重复接地，接地电阻值不小于10欧姆。4. 施工现场设1台塔吊，使用TNS供电系统，线路为三相五线制，设单独回路，从配电室引出，做好塔吊重复接地，接地电阻值不应大于10欧姆。5. 塔吊供电电缆垂直设置时应设固定点，距离不超过10m，并避免机械损伤，塔身高于30m时在塔顶和臂架端部装设防撞红色信号灯。6. 施工现场使用的带电线路，必须架设整齐，不得拖地使用，严禁使用胶质线。7. 打夯机装设防溅型漏电保护器，负荷线采用橡套铜芯软电缆，中间不得
