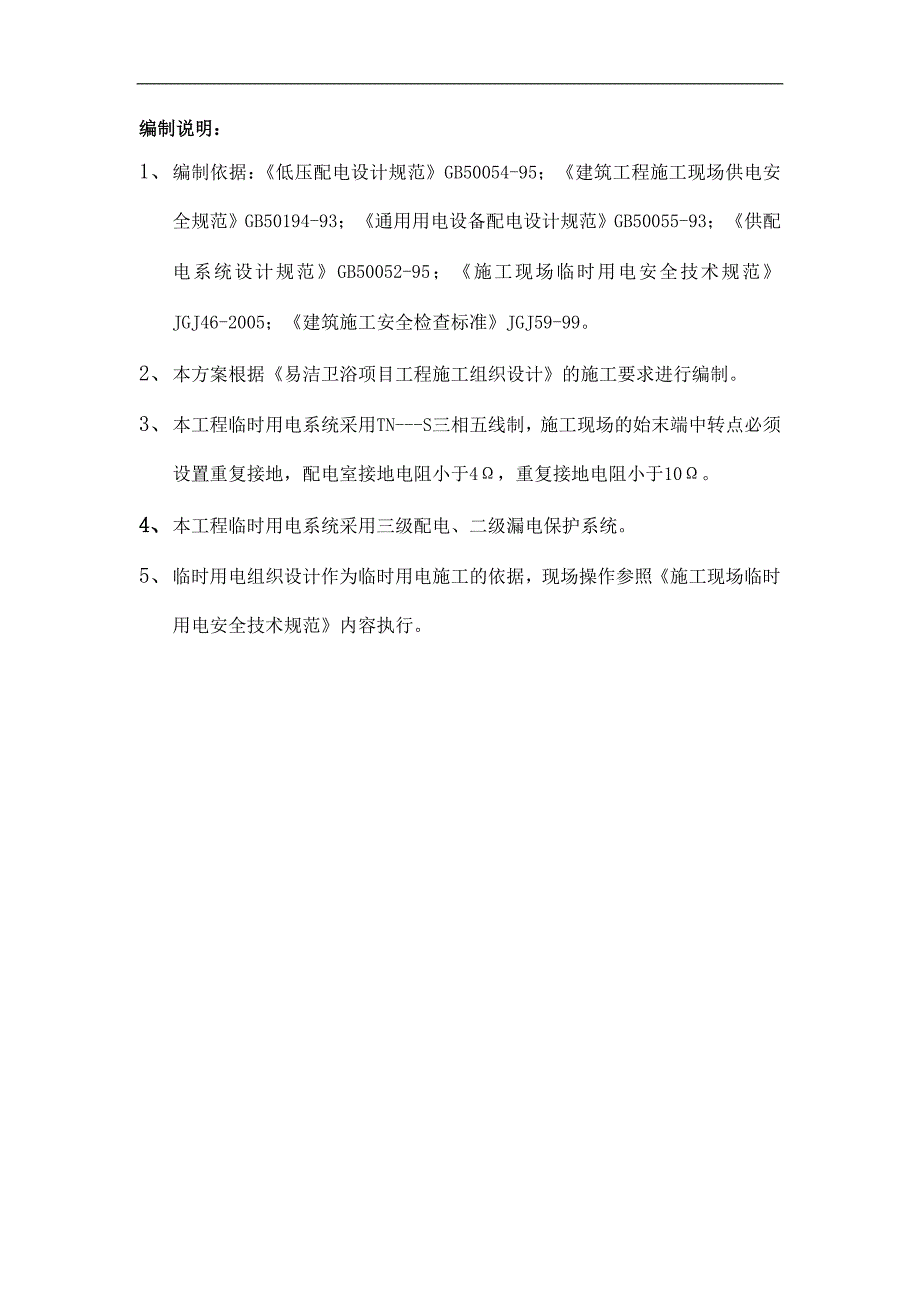

1、编制说明：1、 编制依据：低压配电设计规范GB50054-95；建筑工程施工现场供电安全规范GB50194-93；通用用电设备配电设计规范GB50055-93；供配电系统设计规范GB50052-95；施工现场临时用电安全技术规范JGJ46-2005；建筑施工安全检查标准JGJ59-99。2、 本方案根据易洁卫浴项目工程施工组织设计的施工要求进行编制。3、 本工程临时用电系统采用TN-S三相五线制，施工现场的始末端中转点必须设置重复接地，配电室接地电阻小于4，重复接地电阻小于10。4、 本工程临时用电系统采用三级配电、二级漏电保护系统。5、 临时用电组织设计作为临时用电施工的依据，现场操作参照施

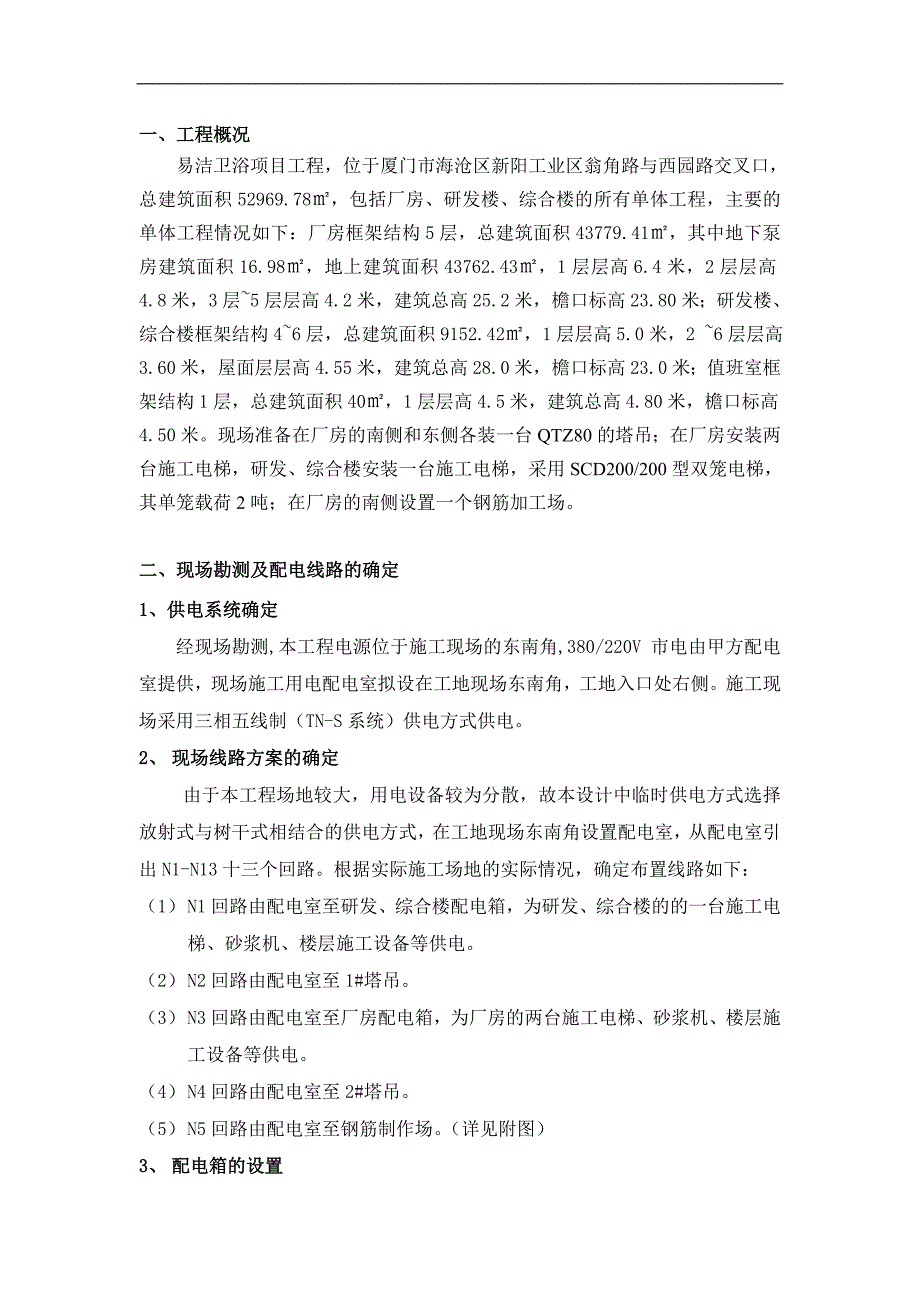

2、工现场临时用电安全技术规范内容执行。一、工程概况易洁卫浴项目工程，位于厦门市海沧区新阳工业区翁角路与西园路交叉口，总建筑面积52969.78，包括厂房、研发楼、综合楼的所有单体工程，主要的单体工程情况如下：厂房框架结构5层，总建筑面积43779.41，其中地下泵房建筑面积16.98，地上建筑面积43762.43，1层层高6.4米，2层层高4.8米，3层5层层高4.2米，建筑总高25.2米，檐口标高23.80米；研发楼、综合楼框架结构46层，总建筑面积9152.42，1层层高5.0米，2 6层层高3.60米，屋面层层高4.55米，建筑总高28.0米，檐口标高23.0米；值班室框架结构1层，总建筑
3、面积40，1层层高4.5米，建筑总高4.80米，檐口标高4.50米。现场准备在厂房的南侧和东侧各装一台QTZ80的塔吊；在厂房安装两台施工电梯，研发、综合楼安装一台施工电梯，采用SCD200/200型双笼电梯，其单笼载荷2吨；在厂房的南侧设置一个钢筋加工场。二、现场勘测及配电线路的确定 1、供电系统确定经现场勘测,本工程电源位于施工现场的东南角,380/220V 市电由甲方配电室提供，现场施工用电配电室拟设在工地现场东南角，工地入口处右侧。施工现场采用三相五线制（TN-S系统）供电方式供电。2、 现场线路方案的确定由于本工程场地较大，用电设备较为分散，故本设计中临时供电方式选择放射式与树干式相

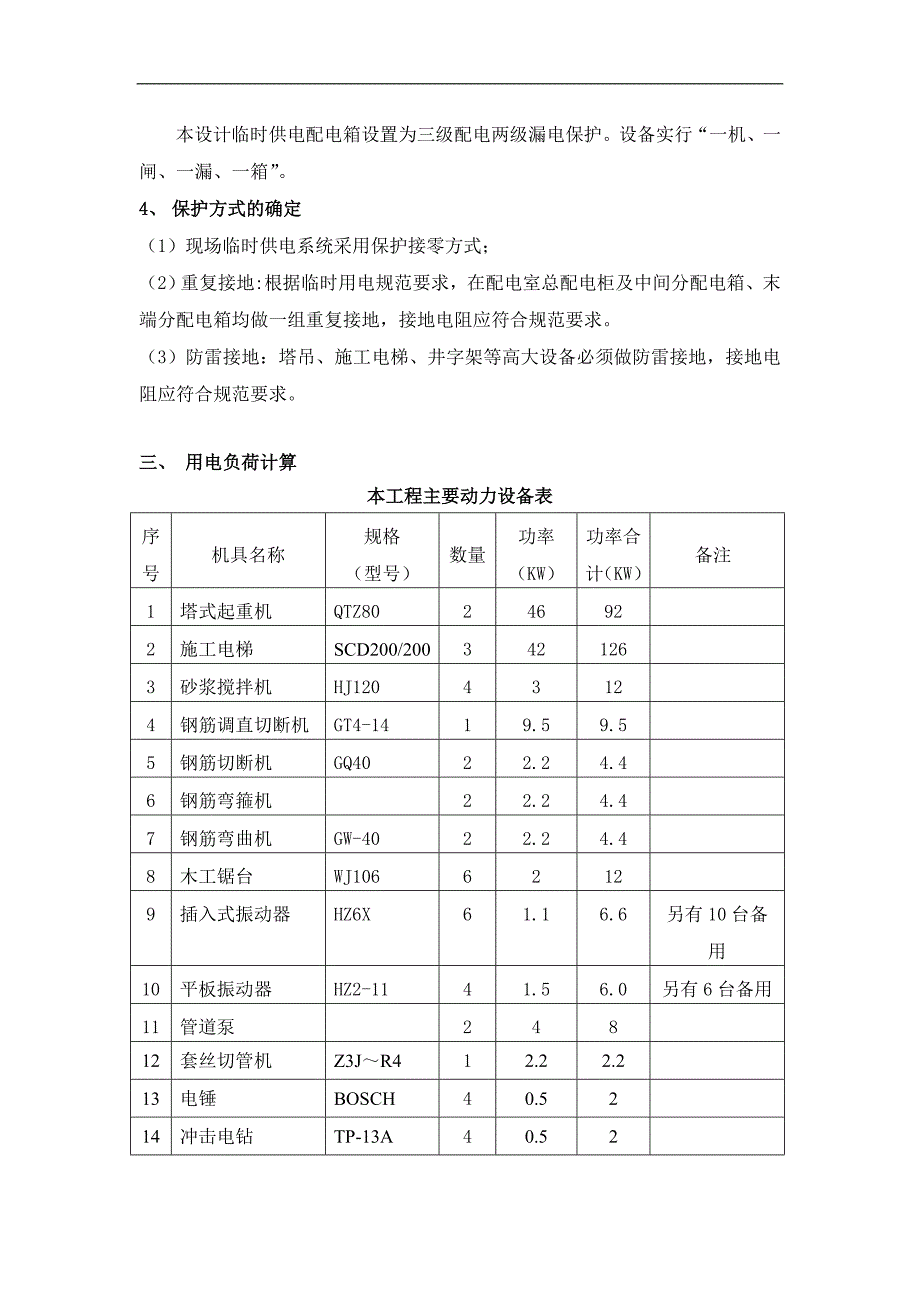

4、结合的供电方式，在工地现场东南角设置配电室，从配电室引出N1-N13十三个回路。根据实际施工场地的实际情况，确定布置线路如下：（1） N1回路由配电室至研发、综合楼配电箱，为研发、综合楼的的一台施工电梯、砂浆机、楼层施工设备等供电。（2） N2回路由配电室至1#塔吊。（3） N3回路由配电室至厂房配电箱，为厂房的两台施工电梯、砂浆机、楼层施工设备等供电。（4） N4回路由配电室至2#塔吊。（5） N5回路由配电室至钢筋制作场。（详见附图）3、 配电箱的设置本设计临时供电配电箱设置为三级配电两级漏电保护。设备实行“一机、一闸、一漏、一箱”。4、 保护方式的确定（1）现场临时供电系统采用保护接零方
5、式；（2）重复接地:根据临时用电规范要求，在配电室总配电柜及中间分配电箱、末端分配电箱均做一组重复接地，接地电阻应符合规范要求。（3）防雷接地：塔吊、施工电梯、井字架等高大设备必须做防雷接地，接地电阻应符合规范要求。三、 用电负荷计算本工程主要动力设备表序号机具名称规格（型号）数量功率（KW）功率合计（KW）备注1塔式起重机QTZ80246922施工电梯SCD200/2003421263砂浆搅拌机HJ12043124钢筋调直切断机GT4-1419.59.55钢筋切断机GQ4022.24.46钢筋弯箍机22.24.47钢筋弯曲机GW-4022.24.48木工锯台WJ10662129插入式振动器H
6、Z6X61.16.6另有10台备用10平板振动器HZ2-1141.56.0另有6台备用11管道泵24812套丝切管机Z3JR412.22.213电锤BOSCH40.5214冲击电钻TP-13A40.5215砂轮切割机J3G2-40021.0216电焊机BXI-3002102017电渣压力焊机BX-5002408018钢筋对焊机UNI-100110010019P机=293.5KW20P焊=200KVA电动机容量：P1=293.5KW电焊机用电容量：P2=200KW 由于照明用电量所占比重较动力用电量要少得多，室内、外照明按动力用电量的10%的用电量计算，P3=30KW。需要系数K，电动机取0.6
7、，电焊机取0.5，电动机平均功率系数取0.75。总用电量：甲方提供的用电容量不得小于383KVA。1、 工地配电室总配电柜容量计算(式中：K取0.75 , COS取0.75 )所以配电室采用容量为600A的配电盘。引入线采用240mm2 的铜芯电缆线，埋地敷设，其安全载流量为630A，符合要求。2、 N1回路计算N1回路为研发、综合楼的一台施工电梯、砂浆机、楼层施工设备等供电，主要用电设备有施工电梯、两台砂浆机、楼层施工机具等。用电量： 式中P1=（142+23+21.1+11.5+22+11.0+10.5+10.5+14）=61.7 P2=10+40=100 P3=10(式中：K取0.75
8、, COS取0.75 )采用35mm2 的铜芯电缆线，埋地敷设，其安全载流量为154A，符合要求。3、 N2、N4回路计算N2、N4回路为QTZ80塔吊供电，其功率为46KW，则(式中：K取0.75 , COS取0.75 )采用25mm2 的铜芯电缆线，埋地敷设，其安全载流量为132A，符合要求。4、N3回路计算N3回路厂房的两台施工电梯、砂浆机、楼层施工设备等供电，主要用电设备有施工电梯、两台砂浆机、楼层施工机具等。用电量： 式中P1=（242+23+41.1+21.5+42+11.0+10.5+10.5+14）=111.4 P2=210+240=100 P3=15(式中：K取0.75 ,
9、COS取0.75 )采用95mm2 的铜芯电缆线，埋地敷设，其安全载流量为272A，符合要求。5、 N5回路计算钢筋制作场的用电设备主要有闪光对焊机、钢筋弯曲机、钢筋切断机等。用电量： 式中P1=（19.5+22.2+22.2+22.2）=22.7 P2=100 P3=5(式中：K取0.75 , COS取0.75 )采用35mm2 的铜芯电缆线，埋地敷设，其安全载流量为154A，符合要求。四 配电箱及导线的选择： 根据计算，经电压损耗和机械强度校验选择导线如下表导 线 选 择 表序号 导线截面（mm2）型 号使用场所13240+1120XV29配电室引入线2395+250XV29厂房分路333
10、5+225XV29研发、综合楼分路；钢筋制作场4325+216XV29塔吊5316+210XV29施工电梯636+24XV29楼层移动电箱734+12.5XV29电焊机832.5+11.5XV29砂浆机、锯台、水泵931.5+11XV29振动器1031.5XV29照明、碘钨灯主 要 配 电 箱序号电器名称型号数量（台）备 注1配电盘600A2配电室2分配电箱300A1厂房分路3分配电箱200A3研发、综合楼分路；钢筋制作场4分配电箱100A4分路电箱5分配电箱100A7塔吊、施工电梯6分配电箱63A12楼层箱7开关箱40A20楼层箱8开关箱40A10用于机械单机箱9开关箱24A12用于机械单机
11、箱10照明专用箱40A6用于现场照明五、 施工平面图、接线系统图（见附图）六、防雷接地现场配电室，塔吊、施工电梯防雷装置采用管桩作为避雷引下线和镀芯扁铁直接接入建筑基础，接地电阻小于4，施工分电箱接地与主体防雷接地引出线连接，设计值小于4以下。七、安全用电技术和组织措施、防火措施1、安全用电技术措施（1）配电室必须“五防一通”，门向外开并配锁，配置安全防护用品和消防器材（211干粉灭火器等），安全警示牌，各供电分路应标明用途。（2）保护接零本工程采用TN-S系统。施工时除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。
12、PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出。（3）漏电保护器1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，
13、开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。（4）安全电压施工现场照明电压必须执行如下规定： 一般施工现场 220V 工作手灯 36V 危险作业区
