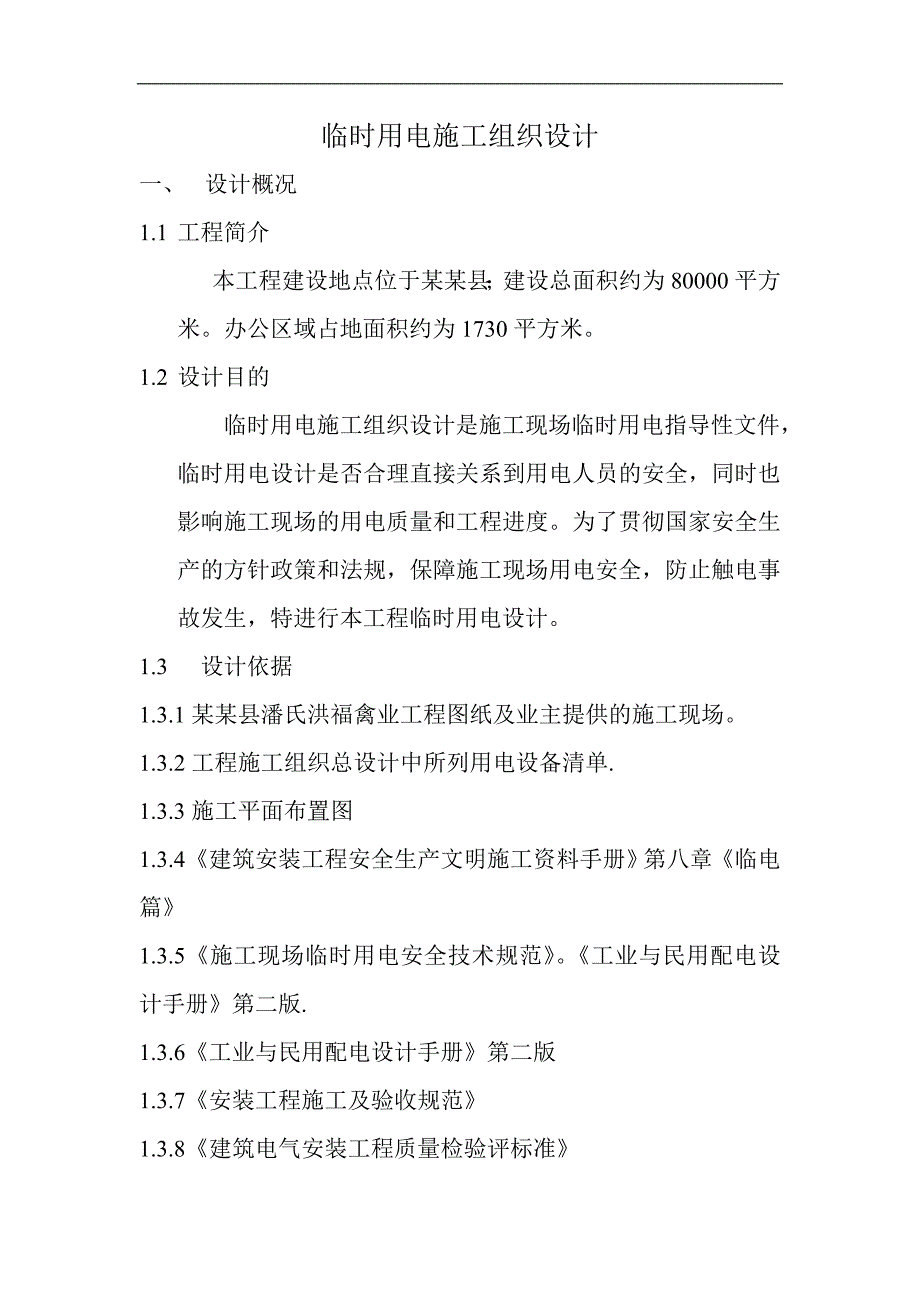

1、临时用电施工组织设计一、 设计概况1.1 工程简介本工程建设地点位于某某县；建设总面积约为80000平方米。办公区域占地面积约为1730平方米。1.2 设计目的临时用电施工组织设计是施工现场临时用电指导性文件，临时用电设计是否合理直接关系到用电人员的安全，同时也影响施工现场的用电质量和工程进度。为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，特进行本工程临时用电设计。1.3 设计依据1.3.1某某县潘氏洪福禽业工程图纸及业主提供的施工现场。1.3.2工程施工组织总设计中所列用电设备清单.1.3.3施工平面布置图1.3.4建筑安装工程安全生产文明施工资料手册第八章临

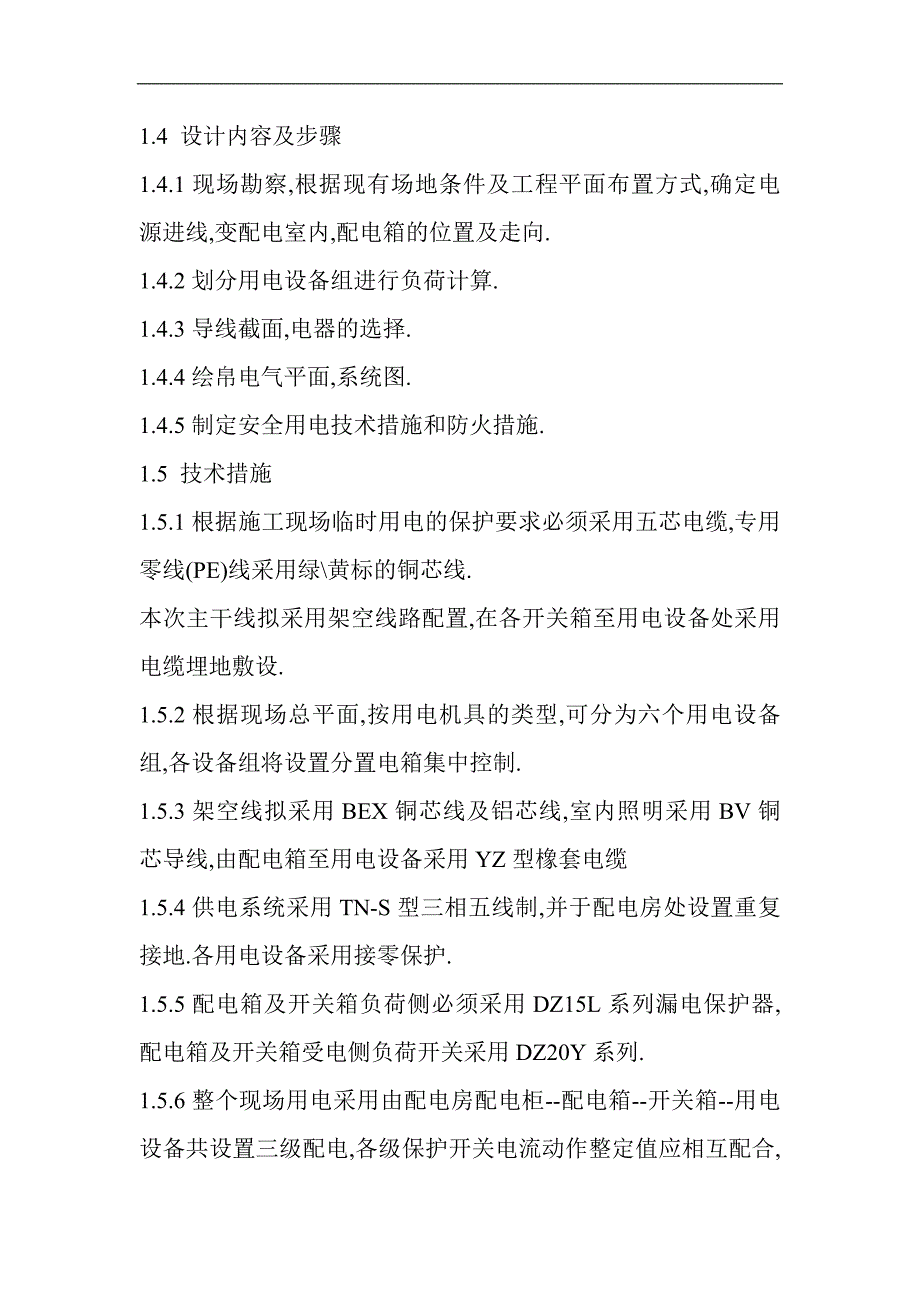

2、电篇1.3.5施工现场临时用电安全技术规范。工业与民用配电设计手册第二版.1.3.6工业与民用配电设计手册第二版1.3.7安装工程施工及验收规范1.3.8建筑电气安装工程质量检验评标准1.4 设计内容及步骤1.4.1现场勘察,根据现有场地条件及工程平面布置方式,确定电源进线,变配电室内,配电箱的位置及走向.1.4.2划分用电设备组进行负荷计算.1.4.3导线截面,电器的选择.1.4.4绘帛电气平面,系统图.1.4.5制定安全用电技术措施和防火措施.1.5 技术措施1.5.1根据施工现场临时用电的保护要求必须采用五芯电缆,专用零线(PE)线采用绿黄标的铜芯线.本次主干线拟采用架空线路配置,在各开
3、关箱至用电设备处采用电缆埋地敷设.1.5.2根据现场总平面,按用电机具的类型,可分为六个用电设备组,各设备组将设置分置电箱集中控制.1.5.3架空线拟采用BEX铜芯线及铝芯线,室内照明采用BV铜芯导线,由配电箱至用电设备采用YZ型橡套电缆1.5.4供电系统采用TN-S型三相五线制,并于配电房处设置重复接地.各用电设备采用接零保护.1.5.5配电箱及开关箱负荷侧必须采用DZ15L系列漏电保护器,配电箱及开关箱受电侧负荷开关采用DZ20Y系列.1.5.6整个现场用电采用由配电房配电柜-配电箱-开关箱-用电设备共设置三级配电,各级保护开关电流动作整定值应相互配合,做到既不误动作,又能起到安全保障.1

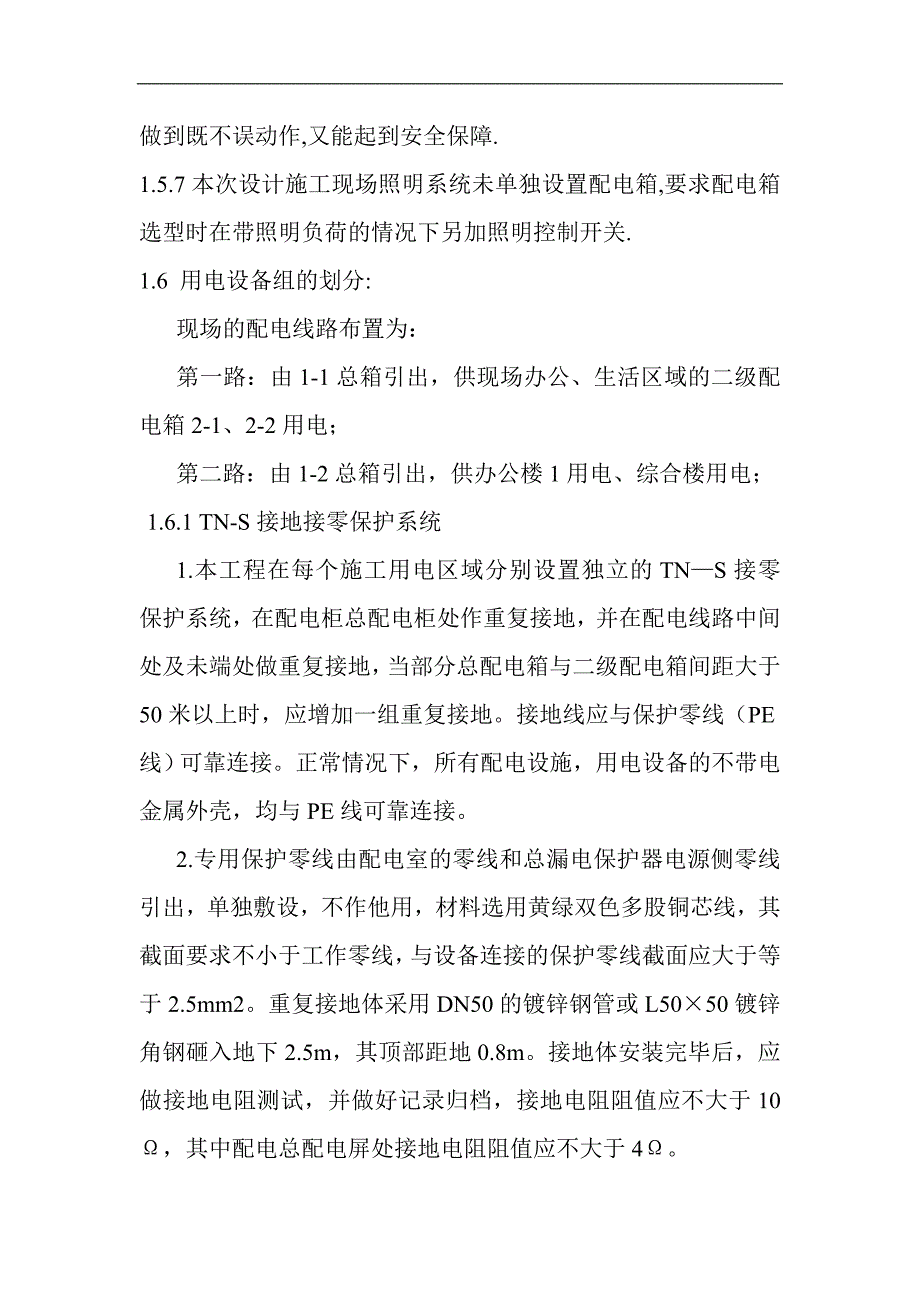

4、.5.7本次设计施工现场照明系统未单独设置配电箱,要求配电箱选型时在带照明负荷的情况下另加照明控制开关.1.6 用电设备组的划分:现场的配电线路布置为：第一路：由1-1总箱引出，供现场办公、生活区域的二级配电箱2-1、2-2用电；第二路：由1-2总箱引出，供办公楼1用电、综合楼用电；1.6.1 TN-S接地接零保护系统1.本工程在每个施工用电区域分别设置独立的TNS接零保护系统，在配电柜总配电柜处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总配电箱与二级配电箱间距大于50米以上时，应增加一组重复接地。接地线应与保护零线（PE线）可靠连接。正常情况下，所有配电设施，用电设备的不带电金
5、属外壳，均与PE线可靠连接。2.专用保护零线由配电室的零线和总漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多股铜芯线，其截面要求不小于工作零线，与设备连接的保护零线截面应大于等于2.5mm2。重复接地体采用DN50的镀锌钢管或L5050镀锌角钢砸入地下2.5m，其顶部距地0.8m。接地体安装完毕后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于10，其中配电总配电屏处接地电阻阻值应不大于4。1.6.2防雷系统在工程施工现场内所有塔吊、双笼电梯及外脚手架，均需安装防雷装置。避雷针采用2米长DN25镀锌钢管。引下线利用电气连接的设备金属结构体。接地体安装同TNS系统，接地
6、电阻阻值不大于4。1.6.3 配电装置本工程施工用电为TN-S系统，配电装置主要有总配电箱、二级分配电箱和开关箱等。配电箱（包括总配电箱、分配电箱）和开关箱箱体采用=2mm的钢板制作，其进、出线口设置在箱底部，且为光滑圆孔。配电箱、开关箱均设PE端子板（可与箱体连接），加装N线端子板（与箱体绝缘），并必须设箱门配锁。1.配电箱、开关箱骨架为L3030角钢制作，箱体为全封闭，箱门上方设10cm的挑檐，以防雨水落入。根据固定式配电箱、开关箱的中心与地面的垂直距离应大于1.4m，小于1.6m。移动式的配电箱、开关箱的中心与地面的垂直高度宜大于0.8m，小于1.6m的规范规定，配电箱与开关箱下方设采用
7、L5050角钢制作的支脚，支腿高度固定式为1m，移动式为0.6m，箱体内外防腐，且外部统一刷黄色调和漆，并设电气标识。2.总配电箱的电器配置：设总隔离开关1个，下设若干分路，每个分路设隔离开关1个，漏电开关1个，漏电开关具有短路过载、漏电保护功能，其中总路隔离开关和空气开关为三级，分路漏电开关为4极（带工作零线），进线、出线为三相五线。3.二级分配电箱的电器配置与接线：二级分配电箱考虑动力和照明，对于二级分配电箱，考虑到三相负荷、单相用电机具及照明的通用性，设置总隔离开关及空气开关1只，若干三相四线动力分路，及三个单相二级分路，进出线均为三相五线。4.开关箱的电器配置与接线：开关箱是临时用电工
8、程的末级配电装置，根据其负载的不同，其配置分为二种型式，即：三相负载型，单相负载型，均设置隔离开关1个和具备短路、过载及漏电保护功能的漏电开关1只，进出线分别为三相五线和单相三线。5.本工程采用两级漏电保护，一级为总配电箱漏电保护，另一级为开关箱漏电保护，根据规范规定，开关箱选用额定漏电动作电流不大于30MA漏电开关，对于在特殊潮湿场所使用的开关箱，应选用额定漏电动作电流不超过15mA的漏电开关，漏电动作时间不超过0.1s。6.根据“二级漏电开关的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护能力”以免出现误动作的原则，总配电箱内漏电开关，选用额定漏电动作电流为小于30mA
9、S的漏电开关。5.5.6用电负荷计算及电路设计本工程段施工用电采用双路进线，直接由现场变压器引入现场配电室1-1一级电箱（负责宿舍楼1#6#、食堂、深加工厂房、综合楼4#楼施工），第二个变压器引出配电室2-2一级电箱（负责综合楼2#、3#、办公楼1#、生活区用电），每个一级电箱分若干个二级分配电箱。1-1主要用电施工机械设备一览表序号机械名称规格型号数量(台)用电总功率KW（KVA）1塔吊QTZ405355=1752搅拌机350L107.510=753井 架（起重最大功率）77.537=157.54钢筋调直机646=245钢筋弯曲机333=96钢筋切断机333=97直螺纹剥肋套丝机232=68
10、平板振动器ZW5525=109插入式振动棒Z5081.58=1210切割机414=411圆盘锯MJ104333=912水泵443=1213空压机1321=3214电锤、电钻616=6合计540.5KW1电渣压力焊3303=902电焊机30 KVA430KVA4=120合计210KVA2-2主要用电施工机械设备一览表序号机械名称规格型号数量(台)用电总功率KW（KVA）1塔吊QTZ40153243=722搅拌机350L67.56=453双笼电梯1401=404钢筋调直机444=165钢筋弯曲机232=66钢筋切断机232=67直螺纹剥肋套丝机232=68平板振动器ZW5323=69插入式振动棒Z
11、5061.56=910切割机212=211圆盘锯MJ104333=912水泵443=1213电锤、电钻616=614生活区用电100合计335KW1电渣压力焊2302=602电焊机30 KVA430KVA4=120合计180KVA二、 电线电缆、电气具的选择本着安全用电，优质用电的原则，本设计对导线、电缆的选择以载流量选择为依据，架空线路同时按机械强度加以校验。导线、电缆的 设方式根据用电设备来定，若用电设备是长期不移动的，则采用电缆直埋或管路保护埋地 设，对于移动式用电设备，则采用橡套电缆临时架空，管路，临时保护等方式。对于低压电器的选择，应确保各上、下的保护电器的动作应具有选择性，各级间应
12、能协调配合。低压电器在本设计中的选择依据主要是以正常工作时的线路电流及非正常时的动作电流。电器应具有断路、过载、漏电保护功能。3.1 各开关箱负荷侧的电线和电器的选择3.1.1砼搅拌设备类3.1.1.1JS500砼搅拌机 根据计算结果Ijs=11.40A 查表可采用VV-3*6+2*4直埋或穿钢管埋地 负荷侧开关选择DZ15L-32A/3电流整定值为16A 动作电流整定值为30Ma/S3.1.1.2振动器类(平板式,输入式) 根据计算结果Ijs=2.3A 查表可采用VV-5*1.5直埋或穿钢管埋地 负荷侧开关选择DZ15L-32A/3电流整定值为10A 动作电流整定值为15Ma/S3.1.2钢
13、筋加工类设备3.1.2.1钢筋切断机,钢筋弯曲机 根据计算结果Ijs=3.19A 查表可采用VV-3*4+2*2.5直埋或穿钢管埋地 负荷侧开关选择DZ15L-10A/3电流整定值为6A 动作电流整定值为30Ma/S3.1.2.2钢筋冷拉机 根据计算结果Ijs=16.7A 查表可采用VV-3*4+2*2.5直埋或穿钢管埋地 负荷侧开关选择DZ15L-32A/3电流整定值为20A 动作电流整定值为30Ma/S3.1.2.3对焊机 根据计算结果Ijs=72A 查表可采用VV-3*25+2*16直埋或穿钢管埋地 负荷侧开关选择DZ15L-100A/3电流整定值为80A 动作电流整定值为30Ma/S3.1.3打桩机组3.1.3.1打桩机 根据计算结果Ijs=63.8A 查表可采用VV-3*25+2*16直埋或穿钢管埋地 负荷侧开关选择DZ15L-100A/3电流整定值为80A动作电流整定值为30Ma/S3.1.4木工加工设备组3.1.4.1圆盘锯 根据计算结果Ijs=4.24A 查表可采用VV-5*2.5直埋或穿钢管埋地 负荷侧开关选择DZ15L-32A/3 动作电流整定值为30Ma/S3.1.4.2电刨 根据计算结果Ijs=5.66A 查表可采用VV-5*2.5直埋或穿钢管埋地 负荷侧开关选择DZ15L-32A/3 动作电流整定值为30Ma/S3.1.5其他设备组3
