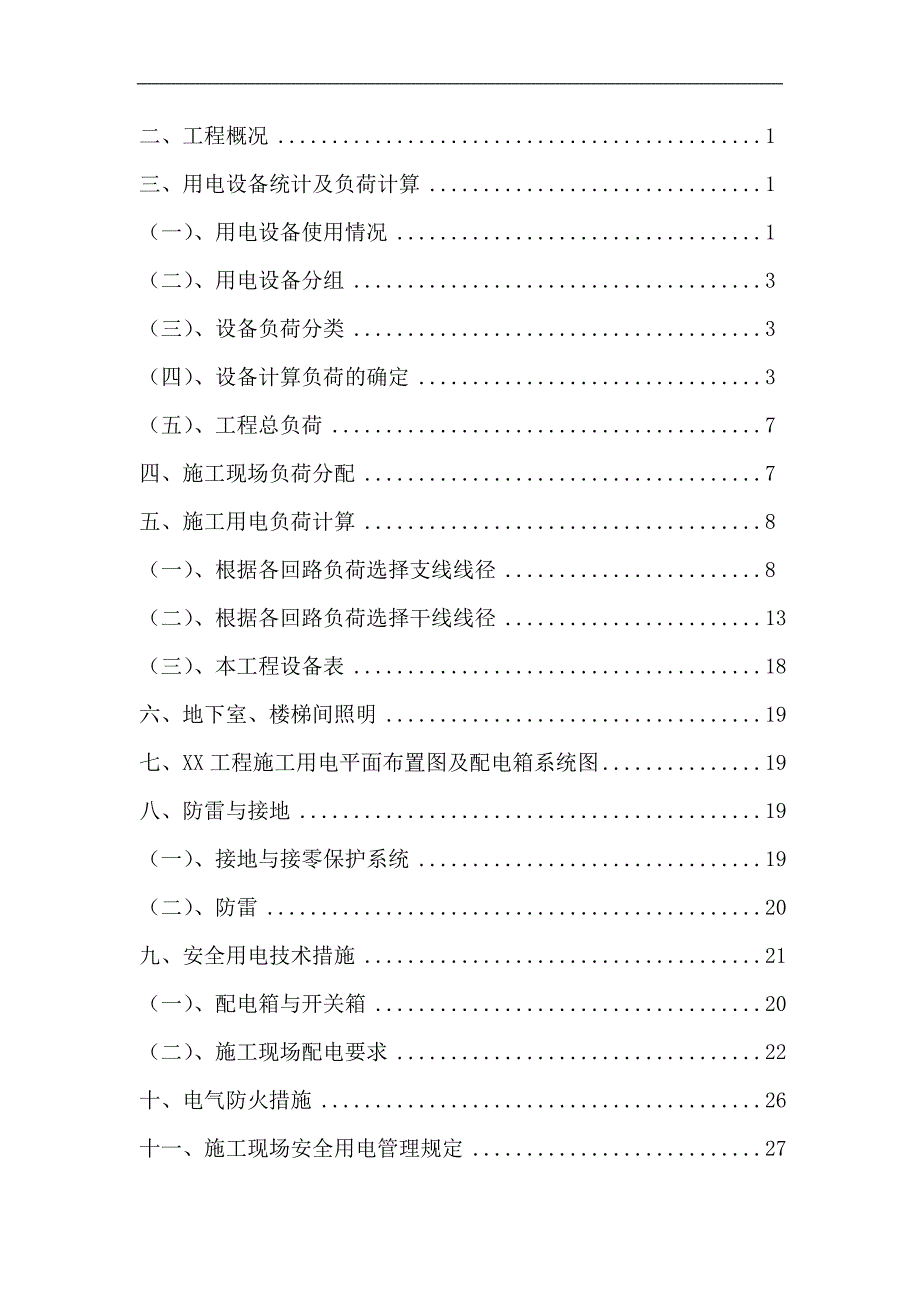

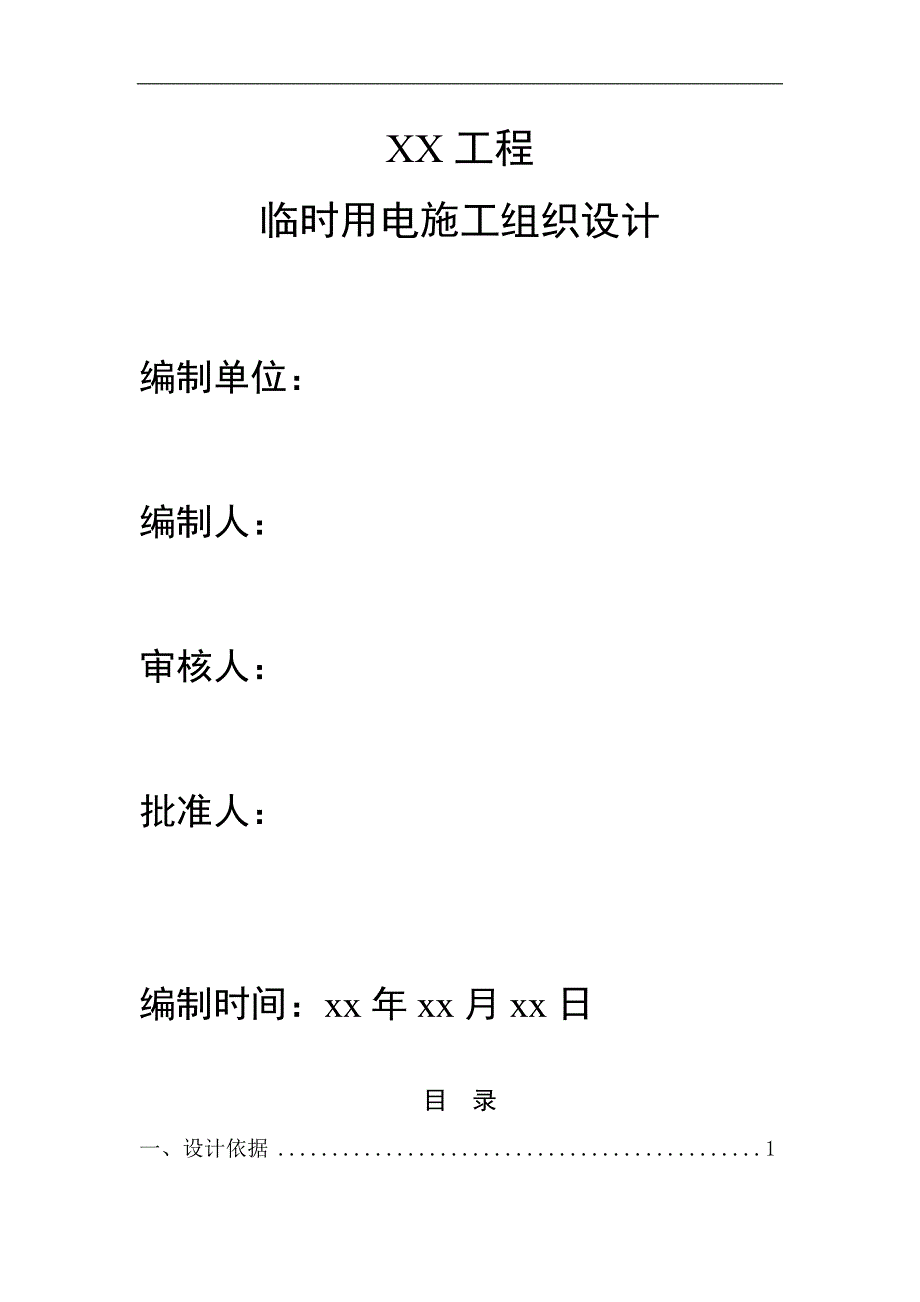

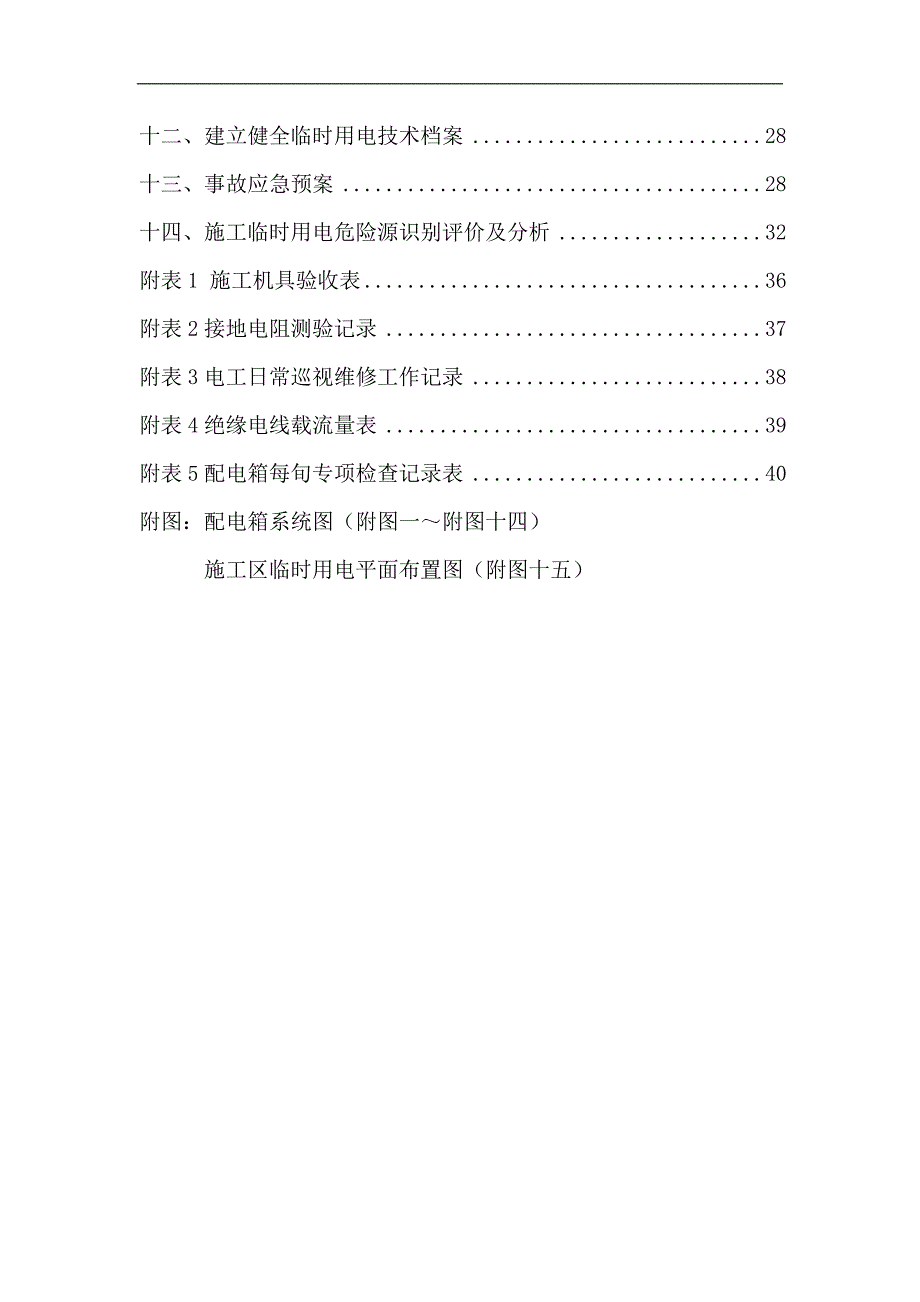

1、XX工程临时用电施工组织设计编制单位： 编制人：审核人：批准人：编制时间：xx年xx月xx日目 录一、设计依据1二、工程概况1三、用电设备统计及负荷计算1（一）、用电设备使用情况1（二）、用电设备分组3（三）、设备负荷分类3（四）、设备计算负荷的确定3（五）、工程总负荷7四、施工现场负荷分配7五、施工用电负荷计算8（一）、根据各回路负荷选择支线线径8（二）、根据各回路负荷选择干线线径13（三）、本工程设备表18六、地下室、楼梯间照明19七、XX工程施工用电平面布置图及配电箱系统图19八、防雷与接地19（一）、接地与接零保护系统19（二）、防雷20九、安全用电技术措施21（一）、配电箱与开关箱2
2、0（二）、施工现场配电要求22十、电气防火措施26十一、施工现场安全用电管理规定27十二、建立健全临时用电技术档案28十三、事故应急预案28十四、施工临时用电危险源识别评价及分析32附表1 施工机具验收表36附表2接地电阻测验记录37附表3电工日常巡视维修工作记录38附表4绝缘电线载流量表39附表5配电箱每旬专项检查记录表40附图：配电箱系统图（附图一附图十四） 施工区临时用电平面布置图（附图十五） 一、 设计依据：（1）建筑工程施工现场供用电安全规范GB5019493（2）施工现场临时用电安全技术规范JGJ462005（3）建筑施工安全检查标准 JGJ59-99（4）通用用电设备配电设计规范
3、GB50055-93（5）业主现场已提供800KVA和630KVA箱式变压器各一台（6）施工现场临时用电设备负荷和施工现场平面布置图二、 工程概况本工程为一类高层民用建筑，地下二层，地上8幢为住宅，建筑总高度为XX米，建筑面积约XX平方米，本工程施工用电具有负荷大、线路长、用电设备较分散的特点，建设单位提供了800KVA和630KVA变压器各一台，并设在现场施工道路西边。施工现场周围无影响安全用电因素。所有配电电缆均采用穿电缆保护管埋地敷设，埋设深度应大于等于0.7m并在拐弯处设接线井，通过道路等处采用套钢管保护。电缆接头设于地面以上专用接线盒内，并做绝缘包扎，接线盒应能防水、防尘、防机械损伤
4、，金属接线盒应作保护接零。本工程采用TN-S 专用保护接零系统。临时施工用电设三级配电二级保护，即箱式变压器分配电箱开关箱，实行一机一箱一闸一漏电。三、用电设备统计及负荷计算：（一）、用电设备使用情况（见样表1）：样表1（备注：表内数字为参考值）序号设备名称型号规格数量国别产地制造年份额定功率(KW/KVA)生产能力用于施工部位备注1塔 机2川建05年50KW基础、主体2塔 机3川建05年65KW基础、主体3人货电梯10川 建06年40KW主体、装修4对焊机5成都焊机厂04年100KVA基础、主体5电渣压力焊机10成都焊机厂06年34KVA基础、主体6交流电弧焊机14成都焊机厂06年23KVA
5、基础、主体7钢筋弯曲机20重 庆04年3KW基础、主体8钢筋切断机10重 庆05年7KW基础、主体9钢筋调直机2重 庆05年9KW基础、主体10插入式振动器30川 建08年1.1KW基础、主体11潜水泵10四川眉山08年1.5KW全阶段12砼输送泵4湖南长沙05年110KW4060m3/h基础、主体13刨木机4川 建06年7.5KW基础、主体14圆盘锯4川 建06年3KW基础、主体15砼搅拌机15川 建05年20KW20m3/台班装修16高扬程水泵12川 建05年7.5KW装修17宿舍1400.5KW临设18办公室103KW临设19食堂155KW临设20淋浴热水器136KW临设21开水器218
6、KW临设（二）、用电设备分组需要系数（见样表2）：样表2（备注：表内数字为参考值）序号用电设备组名称设备名称数量单台负荷（Kw/KVA）需要系数功率因数1塔式起重机塔机250Kw0.20.50.6塔机360Kw2提升机人货电梯1040Kw0.30.63对焊机对焊机5100KVA0.350.54交流弧焊机交流弧焊机1423KVA0.350.5电渣压力焊机1034KVA5钢筋机械设备钢筋弯曲机203Kw0.20.50.6钢筋切断机107Kw钢筋调直机29Kw6移动式机械插入式振动泵301.1Kw0.10.457泵高扬程水泵127.5Kw0.70.7潜水泵101.5Kw砼输送泵4110Kw0.50.
7、70.758木工机械设备刨木机47.5Kw0.20.50.6圆盘锯43Kw9砂浆搅拌机砼搅拌机1520Kw0.40.60.610电气照明工人宿舍1400.5Kw0.70.90.9办公室103Kw食堂155Kw淋浴热水器136Kw开水器218Kw（三）、设备负荷分类：电动机：三相额定电压为380V；电焊机、对焊机、电渣压力焊机，二相额定电压为380V；照明额定电压为220V，平衡分配于三相线路中。（四）、设备计算负荷的确定1. 塔式起重机（5台）：2. 人货电梯（10台）3. 对焊机（4台）4. 电渣压力焊机（10台）：5. 交流电弧焊机（14台）6. 钢筋机械（弯曲20台3kw、切断机10台7
8、kw、调直机2台9kw）：7. 振动器（30台）：8. 水泵（140米扬程水泵12台7.5kw、潜水泵10台1.5kw）：9. 砼泵机（4台）：10. 木工机具（刨木机6台7.5kw、圆盘锯6台3kw）：11. 搅拌机（15台）12. 生活区（227KW）各组施工机具总计算负荷及总计算电流：总负荷同时系统KX取0.8，则（五）、工程总负荷XX工程施工用电总负荷为Sjs总=1648KVA，建设单位提供变压器额定容量ST =1430KVA，Sjs总ST，负荷不能满足现场需要，由建设单位另备500KW（型号：康明斯KTA38-G2A）发电机1台解决用电高峰供电容量不够的问题。四、施工现场负荷分配：（
9、一）、根据设备用电情况，施工区总共设一级配电柜6台，从配电房低压端引出五个回路，电线、电缆、穿线至施工现场一级配电柜，具体如下：1、 N1回路至M1一级配电柜，供16栋、17栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电。；2、 N2回路至M2一级配电柜，供18栋、19栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电；3、 N3回路至M3一级配电柜，供20栋、21栋人货电梯、塔吊、砼泵车和楼层施工用电以及钢筋房施工用电；4、 N4回路至M4一级配电柜，供22栋人货电梯、塔吊和楼层施工用电以及钢筋房施工用电；5、 N5回路至M5一级配电柜，供15栋人货电梯、塔吊和楼层施工用电；
10、6、 N6回路至M6一级配电柜，供生活区用电。（二）、各一级配电柜分别设6个回路：1、 L1回路供钢筋房、楼层施工用电；2、 L2回路供泵机、楼层施工用电；3、 L3回路供泵机用电；4、 L4回路供塔吊用电；5、 L5回路供人货电梯用电；6、 L6回路供人货电梯用电。五、施工用电负荷计算：（一）、根据各回路负荷选择支线线径：1、L1回路供钢筋房、楼层施工用电：钢筋房施工用电（对焊机1台，钢筋调直机1台，钢筋弯曲机4台，钢筋切断机2台）：、对焊机1台 Sn=100KVA COSj=0.5 则tgj=1.732 额定暂载率n=60%，单相负荷，等效三相负荷为PsPc=Ps= KW Qc= Pc t
