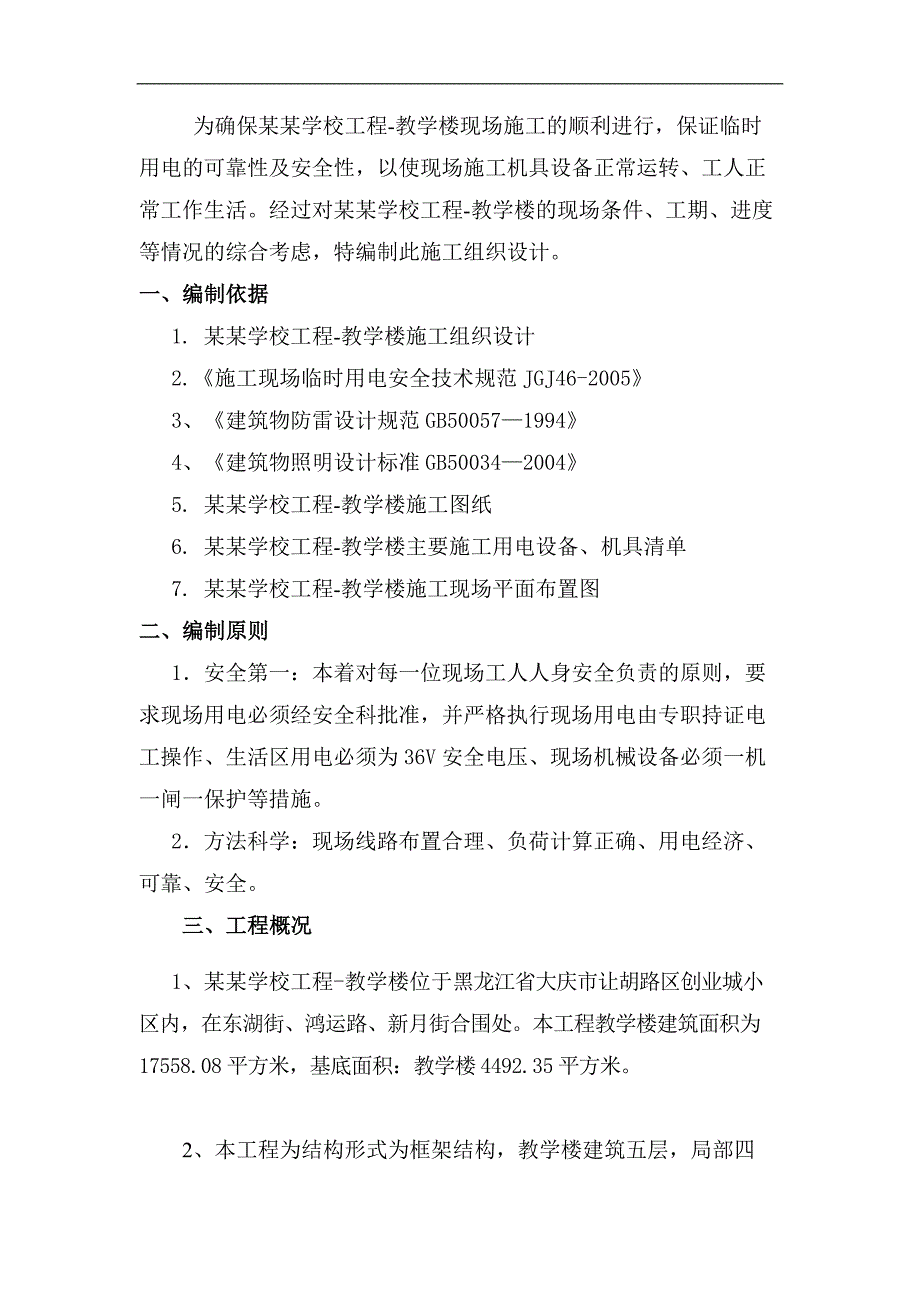

1、为确保某某学校工程-教学楼现场施工的顺利进行，保证临时用电的可靠性及安全性，以使现场施工机具设备正常运转、工人正常工作生活。经过对某某学校工程-教学楼的现场条件、工期、进度等情况的综合考虑，特编制此施工组织设计。一、编制依据1. 某某学校工程-教学楼施工组织设计2.施工现场临时用电安全技术规范JGJ46-20053、建筑物防雷设计规范GB5005719944、建筑物照明设计标准GB5003420045. 某某学校工程-教学楼施工图纸6. 某某学校工程-教学楼主要施工用电设备、机具清单7. 某某学校工程-教学楼施工现场平面布置图二、编制原则1安全第一：本着对每一位现场工人人身安全负责的原则，要求

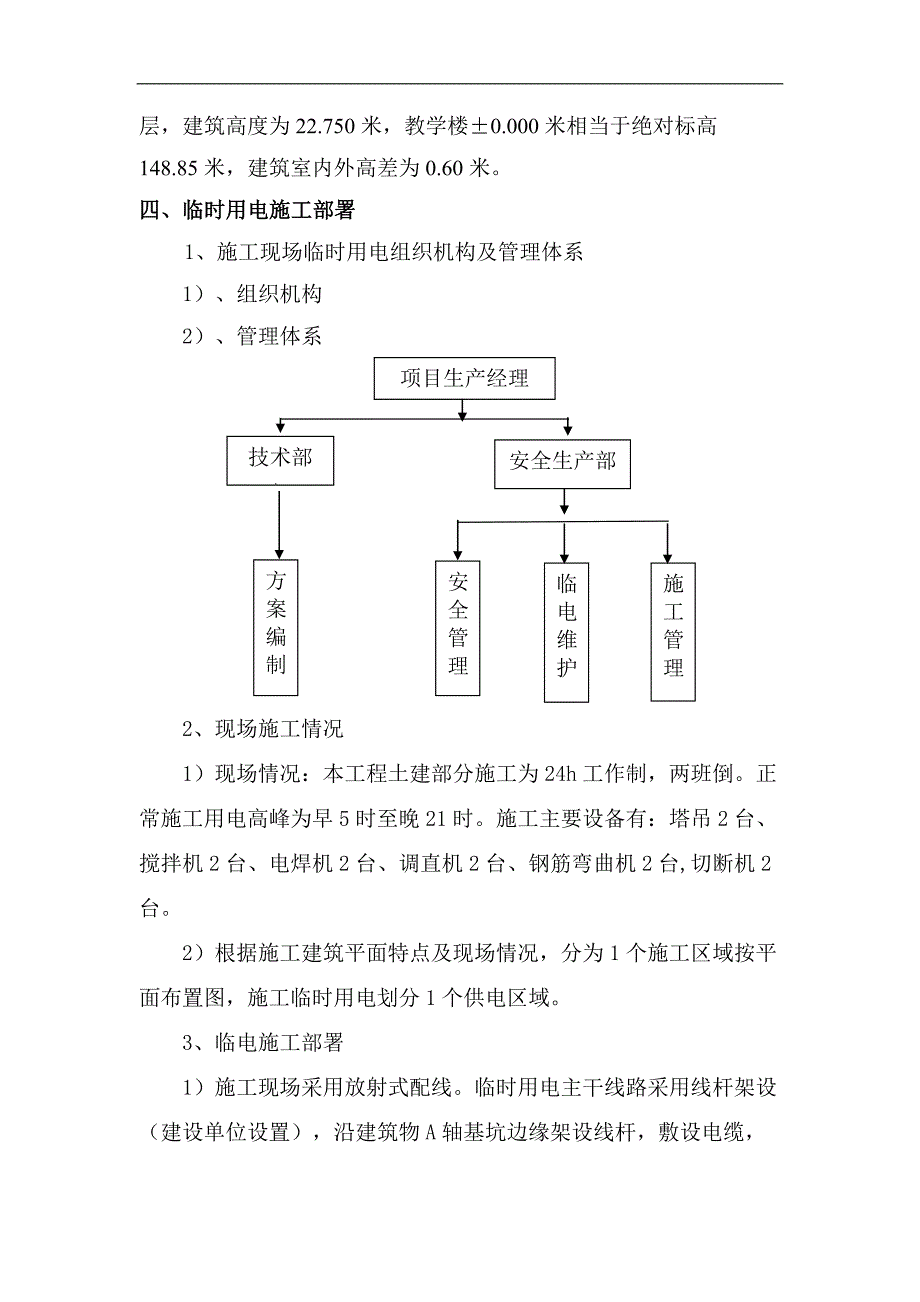

2、现场用电必须经安全科批准，并严格执行现场用电由专职持证电工操作、生活区用电必须为36V安全电压、现场机械设备必须一机一闸一保护等措施。2方法科学：现场线路布置合理、负荷计算正确、用电经济、可靠、安全。三、工程概况1、某某学校工程-教学楼位于黑龙江省大庆市让胡路区创业城小区内，在东湖街、鸿运路、新月街合围处。本工程教学楼建筑面积为17558.08平方米，基底面积：教学楼4492.35平方米。 2、本工程为结构形式为框架结构，教学楼建筑五层，局部四层，建筑高度为22.750米，教学楼0.000米相当于绝对标高148.85米，建筑室内外高差为0.60米。四、临时用电施工部署1、施工现场临时用电组织机
3、构及管理体系 1）、组织机构 项目生产经理2）、管理体系项目生产经理安全生产部技术部 技术部 方案编制临电维护施工管理安全管理2、现场施工情况1）现场情况：本工程土建部分施工为24h工作制，两班倒。正常施工用电高峰为早5时至晚21时。施工主要设备有：塔吊2台、搅拌机2台、电焊机2台、调直机2台、钢筋弯曲机2台,切断机2台。2）根据施工建筑平面特点及现场情况，分为1个施工区域按平面布置图，施工临时用电划分1个供电区域。3、临电施工部署1）施工现场采用放射式配线。临时用电主干线路采用线杆架设（建设单位设置），沿建筑物A轴基坑边缘架设线杆，敷设电缆，每一处变压器设置一个总配电箱，建设拟提供1台临时用

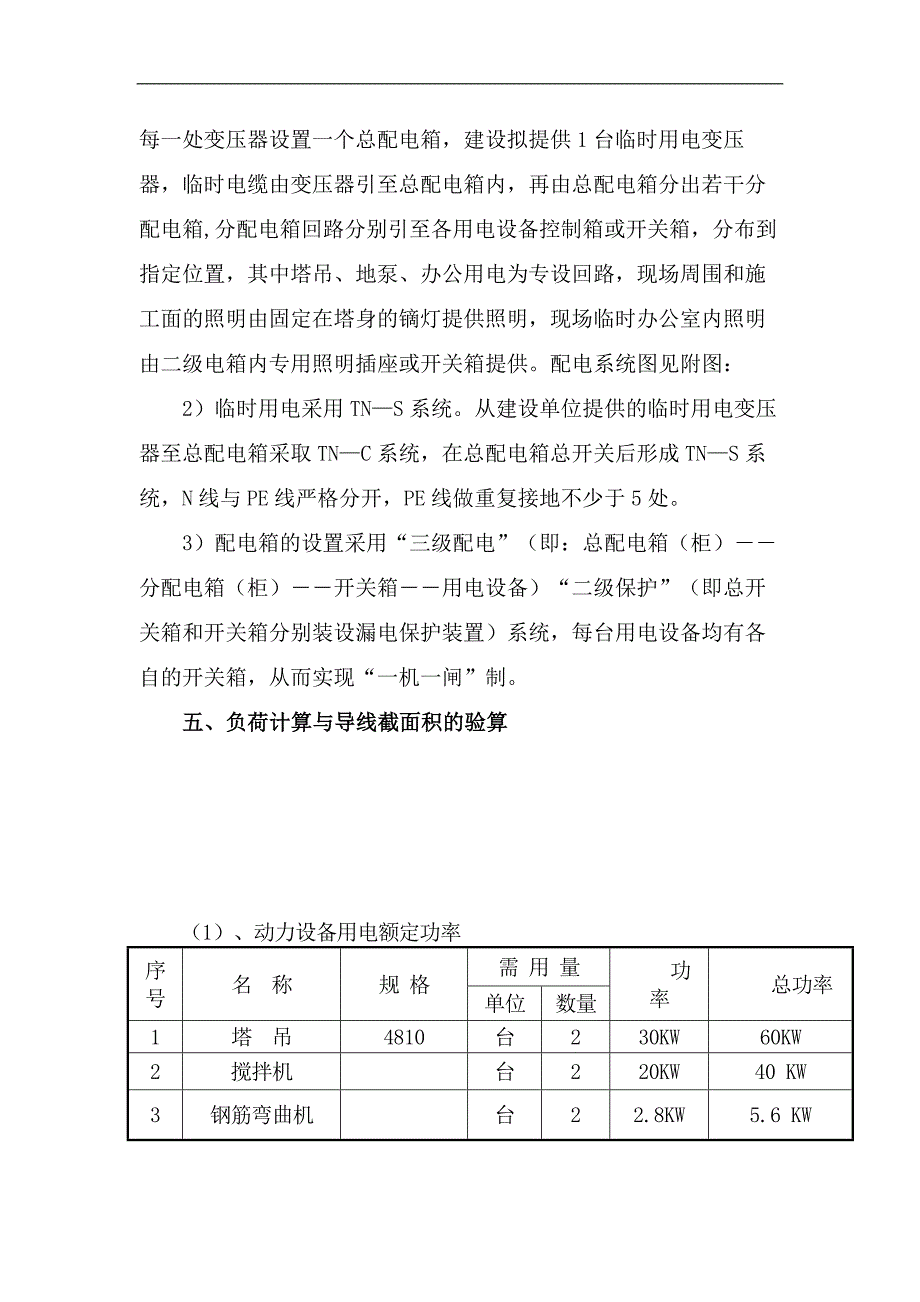

4、电变压器，临时电缆由变压器引至总配电箱内，再由总配电箱分出若干分配电箱,分配电箱回路分别引至各用电设备控制箱或开关箱，分布到指定位置，其中塔吊、地泵、办公用电为专设回路，现场周围和施工面的照明由固定在塔身的镝灯提供照明，现场临时办公室内照明由二级电箱内专用照明插座或开关箱提供。配电系统图见附图：2）临时用电采用TNS系统。从建设单位提供的临时用电变压器至总配电箱采取TNC系统，在总配电箱总开关后形成TNS系统，N线与PE线严格分开，PE线做重复接地不少于5处。3）配电箱的设置采用“三级配电”（即：总配电箱（柜）分配电箱（柜）开关箱用电设备）“二级保护”（即总开关箱和开关箱分别装设漏电保护装置）
5、系统，每台用电设备均有各自的开关箱，从而实现“一机一闸”制。五、负荷计算与导线截面积的验算（1）、动力设备用电额定功率序号名 称规 格需 用 量功率总功率单位数量1塔 吊4810台230KW60KW2搅拌机台220KW40 KW3钢筋弯曲机台22.8KW5.6 KW4钢筋调直机台25KW52=10 KW5钢筋切断机台24KW42=8 KW6电 锯台22KW22=4 KW7振捣电机台42KW42=8 KW8镝灯个82 kw16kw9剥肋滚压机台24kw8w10照明及生活10 kw10 kw合计169.6（2）、电焊机额定容量（KVA）序号机械名称数 量额定功率小 计1直流电焊机210210=20
6、KVA2对焊机2222=4KVA合 计24KVA2、负荷计算：2.1.计算采用的公式： P=1.05（K1P1/COSK2P2K3P3K4P4）式中： P供电设备总需用容量 P1 各种电力设备总功率（KW）= 2237.8KWP2电焊机总功率（KW）= 1288KWP3室内照明总功率（KW）= 315KWP4室外照明总功率（KW）= 302KW1.05供电网中功率损失系数 COS电动机平均功率因数、取0.75K1全部用电设备同时需要系数、取0.6K2电焊机同时需要系数、取0.6K3室内照明同时需要系数、取0.7K4室外照明同时需要系数、取0.82.2.计算式：变压器容量的计算： P=1.05（
7、K1P1/COSK2P2K3P3K4P4）P=1.05（0.62237.8）0.75（0.612880.73150.8302P=1.053025.14 =3176.4（KW）计算线电流：Ij=P（3 UCOS）式中：Ij计算线电流P总有功功率（KW ）U线电压Ij=P（3 UCOS）Ij=3176.41000（1.7323800.75）=6434.91（A）按建设单位每个施工区提供3台变压器，共6台,每台变压器容量：3176.46529.4KW，每个施工区需要1588.2KW。考虑施工用电损耗,建设单位需提供550KW6台=3300 KW容量变压器。2.3.各支路负荷的计算：按单个用电设备计算
8、。 2.3.1.计算采用的公式：连续运行的设备：Pj=KxPn起重起械：Pj=2KxPnjC电焊机：Pj=KxSnjCCOS式中：Pj计算功率Kx设备需要系数 jC设备连续负载率的百分比值 2起重设备的常用系数 Pn设备的额定功率Sn视在功率COS功率因数 照明设备的计算：白炽灯光源：Pj=KxPn 其它光源：Pj=1.1KxPn 2.3.2.各支路负荷计算：塔吊：Pj=2KxPnjC jC取50% Kx0.6Pj=20.635.90. 5 =43.08（KW）计算电流：Ij=Pn1033 UCOSCOS0.75Ij=43.081000（1.7323800.75）=87.27（A）砼泵：Pj=
9、KxPnPj=0.6110=66（KW）计算电流：Ij=Pn1033 UCOS COS0.75Ij=661000（1.7323800.75）=133.7（A）JC500搅拌机：Pj=KxPnPj=0.625=15（KW）计算电流：Ij=Pn1033 UCOSCOS0.75Ij=151000（1.7323800.75）=30.4（A）钢筋机械：Pj=KxPnPj=0.614.5=8.7（KW）计算电流：Ij=Pn1033 UCOSCOS0.75Ij=8.71000（1.7323800.75）=17.624（A）水泵：Pj=KxPnPj=0.615=9（KW）计算电流：Ij=Pn1033 UCOS
10、COS0.75Ij=91000（1.7323800.75）=18.23（A）插入式振捣器：Pj=KxPn Pj=0.61.5=0.9（KW）计算电流：Ij=Pn1033 UCOSCOS0.75Ij=1.51000（1.7323800.75）=3（A）电焊机：Pj=KxSnjCCOS Pj=0.628.50.650.7 =11.5（KW） 计算电流：Ij=Pn1033 UCOSCOS0.75 Ij=11.51000（1.7323800.75）=23.3（A）木工圆锯：Pj=KxPnPj=0.65.5 =3.3（KW）计算电流：Ij=Pn1033 UCOSCOS0.75Ij=3.31000（1.7
11、323800.75）=6.69（A）室外照明：Pj=1.1KxPn Kx0.8Pj=1.10.820=17.6（KW）计算电流： Ij=Pn1033 UCOSCOS0.75Ij=17.61000（1.7323800.75）=36（A）3、导线截面积的选择： 3、1：按电流选取：查表、YJLV220.6/1KV钢带铠装交联电缆可以选用YJLV22-4150+170/DB=670（A） 塔吊线路YJLV22-516/DB =90（A） 钢筋作业区线路YJLV22-516/DB =90（A） 木工作业区线路YJLV22-42401120=1080（A）电焊机线路YJLV22-4185195=835（
12、A） 混凝土泵线路YJLV22-4120+170/DB=550（A） 搅拌站线路3、2：按电压损失验算导线截面积：公式：a=PnL（CS）式中：a计算电压损失数值Pn线路输送的电功率（KW）L线路单程长度（m）C系数（KW、m/mm2）查表铜线取77S导线截面积（mm2）允许电压损失（百分数5%）3、2、1：计算式：a=PnL（CS） 第一总箱： 干线：a=PnL（CS）a=(301.56500)（77670）=2.92 第二总箱：干线：a=PnL（CS）a=(86.16100)（773*35+2*16）=1.06各支线：吊1、a=PnL（CS）a=（43.0840）（7750）=0.45吊2、a=PnL（CS）a=（43.0840）（7750）=0.45搅拌机：a=PnL（CS） 查表铜线取：77 a=（2520）（776）=1.08 水泵：a=PnL（CS）a=（1540）（774）=1.94 查表铜线取：77钢筋机械：a=PnL（CS）a=（14.575）（7735）=0.40查表铜线取：77照明用电：a=PnL（CS） a=（2035）（772.5）=3.6 经计算线路满足施工用电需要，符合临时用电规范要求。六、现场临电布置1、电缆的敷设根据施工图纸及建筑平面特点和现场实际情况，临时用电
