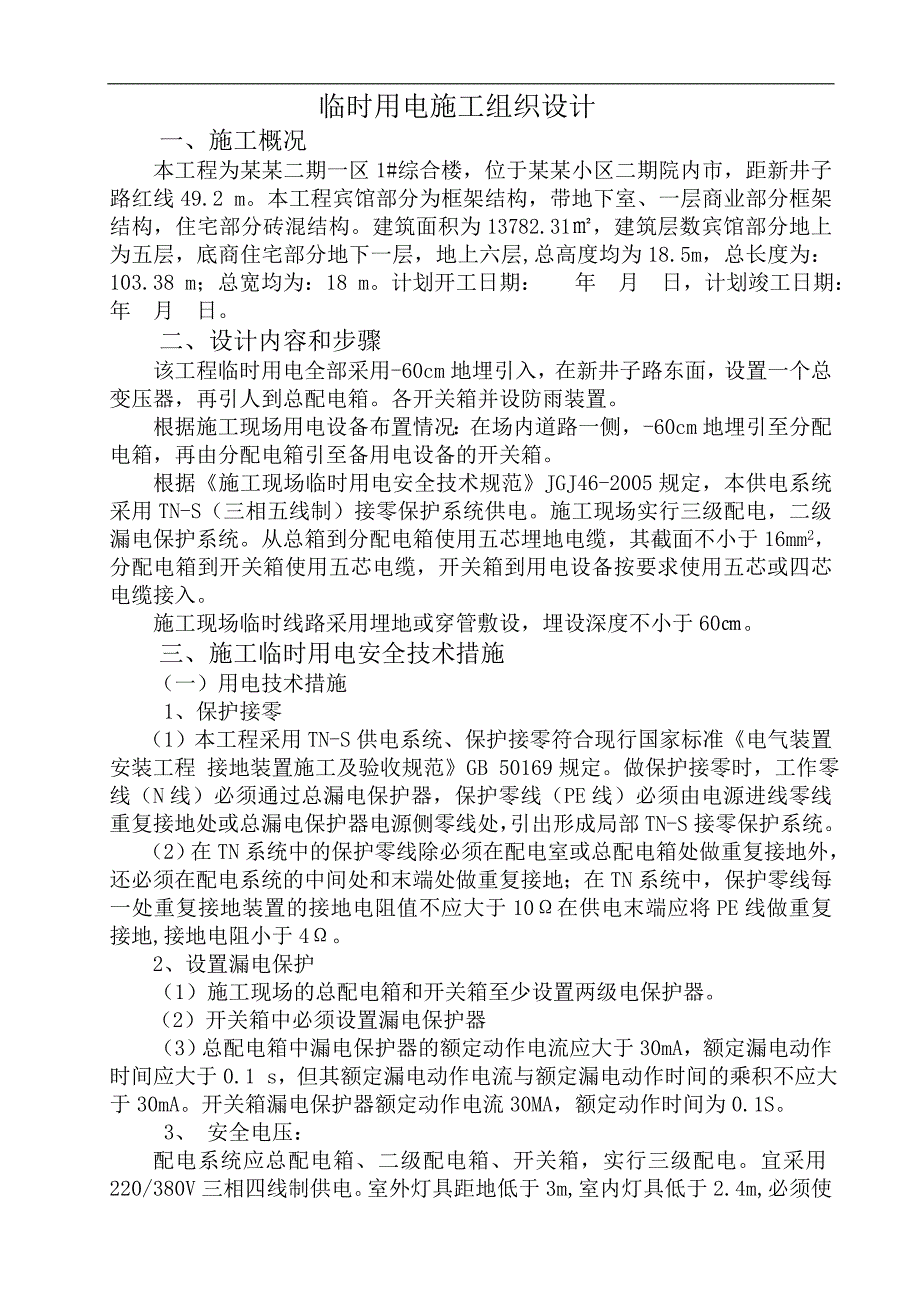

1、临时用电施工组织设计一、施工概况本工程为某某二期一区1#综合楼，位于某某小区二期院内市，距新井子路红线49.2 m。本工程宾馆部分为框架结构，带地下室、一层商业部分框架结构，住宅部分砖混结构。建筑面积为13782.31，建筑层数宾馆部分地上为五层，底商住宅部分地下一层，地上六层,总高度均为18.5m，总长度为：103.38 m；总宽均为：18 m。计划开工日期： 年 月 日，计划竣工日期： 年 月 日。二、设计内容和步骤 该工程临时用电全部采用-60cm地埋引入，在新井子路东面，设置一个总变压器，再引人到总配电箱。各开关箱并设防雨装置。根据施工现场用电设备布置情况：在场内道路一侧，-60cm地
2、埋引至分配电箱，再由分配电箱引至备用电设备的开关箱。根据施工现场临时用电安全技术规范JGJ46-2005规定，本供电系统采用TN-S（三相五线制）接零保护系统供电。施工现场实行三级配电，二级漏电保护系统。从总箱到分配电箱使用五芯埋地电缆，其截面不小于16mm2，分配电箱到开关箱使用五芯电缆，开关箱到用电设备按要求使用五芯或四芯电缆接入。施工现场临时线路采用埋地或穿管敷设，埋设深度不小于60。三、施工临时用电安全技术措施（一）用电技术措施1、保护接零 （1）本工程采用TN-S供电系统、保护接零符合现行国家标准电气装置安装工程 接地装置施工及验收规范GB 50169规定。做保护接零时，工作零线（N
3、线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。（2）在TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地；在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10在供电末端应将PE线做重复接地,接地电阻小于4。2、设置漏电保护（1）施工现场的总配电箱和开关箱至少设置两级电保护器。（2）开关箱中必须设置漏电保护器（3）总配电箱中漏电保护器的额定动作电流应大于30mA，额定漏电动作时间应大于0.1 s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大

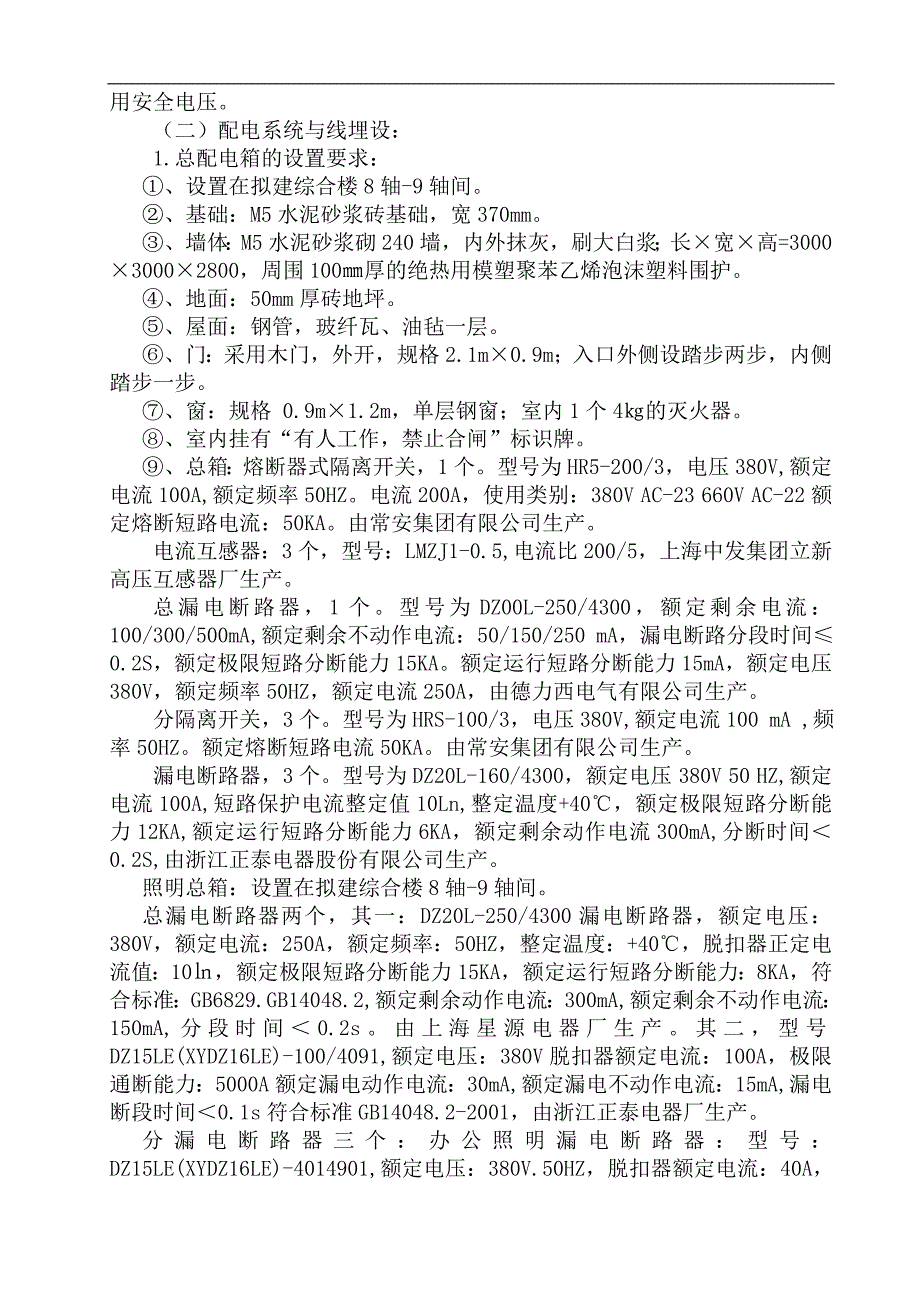

4、于30mA。开关箱漏电保护器额定动作电流30MA，额定动作时间为0.1S。3、 安全电压：配电系统应总配电箱、二级配电箱、开关箱，实行三级配电。宜采用220/380V三相四线制供电。室外灯具距地低于3m,室内灯具低于2.4m,必须使用安全电压。（二）配电系统与线埋设：1.总配电箱的设置要求：、设置在拟建综合楼8轴-9轴间。、基础：M5水泥砂浆砖基础，宽370mm。、墙体：M5水泥砂浆砌240墙，内外抹灰，刷大白浆；长宽高=300030002800，周围100厚的绝热用模塑聚苯乙烯泡沫塑料围护。、地面：50mm厚砖地坪。、屋面：钢管，玻纤瓦、油毡一层。、门：采用木门，外开，规格2.1m0.9m；
5、入口外侧设踏步两步，内侧踏步一步。、窗：规格 0.9m1.2m，单层钢窗；室内1个4的灭火器。、室内挂有“有人工作，禁止合闸”标识牌。、总箱：熔断器式隔离开关，1个。型号为HR5-200/3，电压380V,额定电流100A,额定频率50HZ。电流200A，使用类别：380V AC-23 660V AC-22额定熔断短路电流：50KA。由常安集团有限公司生产。电流互感器：3个，型号：LMZJ1-0.5,电流比200/5，上海中发集团立新高压互感器厂生产。总漏电断路器，1个。型号为DZ00L-250/4300，额定剩余电流：100/300/500mA,额定剩余不动作电流：50/150/250 mA
6、，漏电断路分段时间0.2S，额定极限短路分断能力15KA。额定运行短路分断能力15 mA，额定电压380V，额定频率50HZ，额定电流250A，由德力西电气有限公司生产。分隔离开关，3个。型号为HRS-100/3，电压380V,额定电流100 mA ,频率50HZ。额定熔断短路电流50KA。由常安集团有限公司生产。漏电断路器，3个。型号为DZ20L-160/4300，额定电压 380V 50 HZ,额定电流100A,短路保护电流整定值10Ln,整定温度+40，额定极限短路分断能力12KA,额定运行短路分断能力6KA，额定剩余动作电流300mA,分断时间0.2S,由浙江正泰电器股份有限公司生产。
7、照明总箱：设置在拟建综合楼8轴-9轴间。总漏电断路器两个，其一：DZ20L-250/4300漏电断路器，额定电压：380V，额定电流：250A，额定频率：50HZ，整定温度：+40，脱扣器正定电流值：10，额定极限短路分断能力15KA，额定运行短路分断能力：8KA，符合标准：GB6829.GB14048.2,额定剩余动作电流：300mA,额定剩余不动作电流：150mA,分段时间0.2s。由上海星源电器厂生产。其二，型号DZ15LE(XYDZ16LE)-100/4091,额定电压：380V脱扣器额定电流：100A，极限通断能力：5000A额定漏电动作电流：30mA,额定漏电不动作电流：15mA,

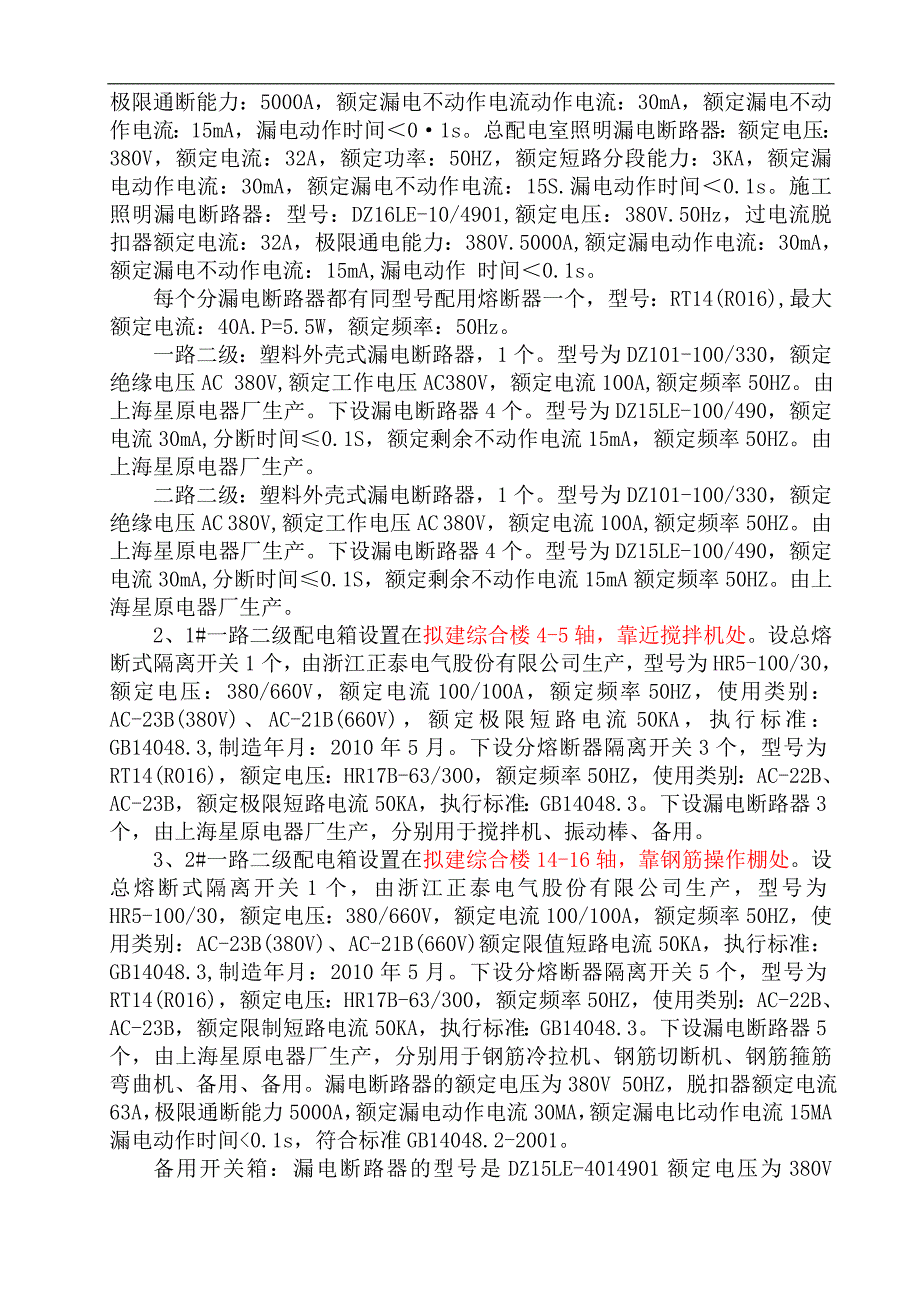

8、漏电断段时间0.1s符合标准GB14048.2-2001，由浙江正泰电器厂生产。分漏电断路器三个：办公照明漏电断路器：型号：DZ15LE(XYDZ16LE)-4014901,额定电压：380V.50HZ，脱扣器额定电流：40A，极限通断能力：5000A，额定漏电不动作电流动作电流：30mA，额定漏电不动作电流：15mA，漏电动作时间01s。总配电室照明漏电断路器：额定电压：380V，额定电流：32A，额定功率：50HZ，额定短路分段能力：3KA，额定漏电动作电流：30mA，额定漏电不动作电流：15S.漏电动作时间0.1s。施工照明漏电断路器：型号：DZ16LE-10/4901,额定电压：380
9、V.50Hz，过电流脱扣器额定电流：32A，极限通电能力：380V.5000A,额定漏电动作电流：30mA，额定漏电不动作电流：15mA,漏电动作 时间0.1s。每个分漏电断路器都有同型号配用熔断器一个，型号：RT14(RO16),最大额定电流：40A.P=5.5W，额定频率：50Hz。一路二级：塑料外壳式漏电断路器，1个。型号为DZ101-100/330，额定绝缘电压AC 380V,额定工作电压AC380V，额定电流100A,额定频率50HZ。由上海星原电器厂生产。下设漏电断路器4个。型号为DZ15LE-100/490，额定电流30mA,分断时间0.1S，额定剩余不动作电流15mA，额定频率
10、50HZ。由上海星原电器厂生产。二路二级：塑料外壳式漏电断路器，1个。型号为DZ101-100/330，额定绝缘电压AC 380V,额定工作电压AC 380V，额定电流100A,额定频率50HZ。由上海星原电器厂生产。下设漏电断路器4个。型号为DZ15LE-100/490，额定电流30mA,分断时间0.1S，额定剩余不动作电流15mA额定频率50HZ。由上海星原电器厂生产。2、1#一路二级配电箱设置在拟建综合楼4-5轴，靠近搅拌机处。设总熔断式隔离开关1个，由浙江正泰电气股份有限公司生产，型号为HR5-100/30，额定电压：380/660V，额定电流100/100A，额定频率50HZ，使用类
11、别：AC-23B(380V)、AC-21B(660V)，额定极限短路电流50KA，执行标准：GB14048.3,制造年月：2010年5月。下设分熔断器隔离开关3个，型号为RT14(R016)，额定电压：HR17B-63/300，额定频率50HZ，使用类别：AC-22B、AC-23B，额定极限短路电流50KA，执行标准：GB14048.3。下设漏电断路器3个，由上海星原电器厂生产，分别用于搅拌机、振动棒、备用。3、2#一路二级配电箱设置在拟建综合楼14-16轴，靠钢筋操作棚处。设总熔断式隔离开关1个，由浙江正泰电气股份有限公司生产，型号为HR5-100/30，额定电压：380/660V，额定电流
12、100/100A，额定频率50HZ，使用类别：AC-23B(380V)、AC-21B(660V)额定限值短路电流50KA，执行标准：GB14048.3,制造年月：2010年5月。下设分熔断器隔离开关5个，型号为RT14(R016)，额定电压：HR17B-63/300，额定频率50HZ，使用类别：AC-22B、AC-23B，额定限制短路电流50KA，执行标准：GB14048.3。下设漏电断路器5个，由上海星原电器厂生产，分别用于钢筋冷拉机、钢筋切断机、钢筋箍筋弯曲机、备用、备用。漏电断路器的额定电压为380V 50HZ，脱扣器额定电流63A，极限通断能力5000A，额定漏电动作电流30MA，额定
13、漏电比动作电流15MA漏电动作时间0.1s，符合标准GB14048.2-2001。备用开关箱：漏电断路器的型号是DZ15LE-4014901额定电压为380V 50HZ，过电流脱扣器额定电流32A，极限通断能力380V 5000A，额定漏电动作电流30MA，额定漏电比动作电流15MA，漏电动作时间0.1s，符合标准GB6829-1995、GB14048.2-94。4、搅拌机开关箱：设漏电断路器3个，左方：塑料外壳式断路器是由上海新原电器生产。型号：D2101-100/300，额定绝缘电源AC 380V ,额定工作电压 AC 380V，额定频率50HZ，额定电流60A，瞬时过电流脱扣器额定值：1
14、0Ln20%，额定极限短断分段能力18KA。右方：符合标准GB14048.2-2001，型号是DZ15LE-4014901，额定电压为380V 50HZ，过电流脱扣器额定电流32A，极限通断能力380V 5000A，额定漏电动作电流30MA，额定漏电不动作电流15MA漏电动作时间0.1s。振动棒开关箱：设漏电断路器两个，由上海壹泰低压电器有限公司生产。左方的型号DZ15LE-40/4901,漏电断路器符合标准GB14048.2-2001，额定电压380V 50HZ,额定电流32A，分断时间0.1s，额定剩余动作电流30MA，额定剩余不动作电流15MA，额定极限短断分段能力2500A。右方为塑料
15、外壳式断路器。型号为DZ101-100/380,额定绝缘电压380V,额定频率50HZ，额定工作电压AC 380V DC220V,瞬间过电流AC 380V DC220V。备用开关箱：漏电断路器的型号是DZ15LE-4014901额定电压为380V 50HZ，过电流脱扣器额定电流32A，极限通断能力380V 5000A，额定漏电动作电流30MA，额定漏电比动作电流15MA，漏电动作时间0.1s，符合标准GB6829-1995、GB14048.2-94。配电室的顶棚于地面的距离为3000，螺母线与地面垂直距离小于2500时，采用遮拦隔离。配电装置的上方距顶棚不小于500；配电室的建筑物和构筑物的耐
16、火等级不低于3级。钢筋棚处开关箱：5个，塑料外壳式断路器由上海新原电器生产。型号：D2101-100/300，额定绝缘电源AC 380V ,额定工作电压 AC 380V，额定频率50HZ，额定电流60A，瞬时过电流脱扣器额定值：10Ln20%，额定极限短断分段能力18KA。右方：符合标准GB14048.2-2001，型号是DZ15LE-4014901，额定电压为380V 50HZ，过电流脱扣器额定电流32A，极限通断能力380V 5000A，额定漏电动作电流30MA，额定漏电不动作电流15MA。漏电动作时间0.1s。按“一箱、一机、一闸”设置。电源由甲方指定的高压线引入到变压器，经变压器引入到总箱。电缆线采用VV-BVR450+135，长31m。总箱到分箱均采用VV22-BVR
