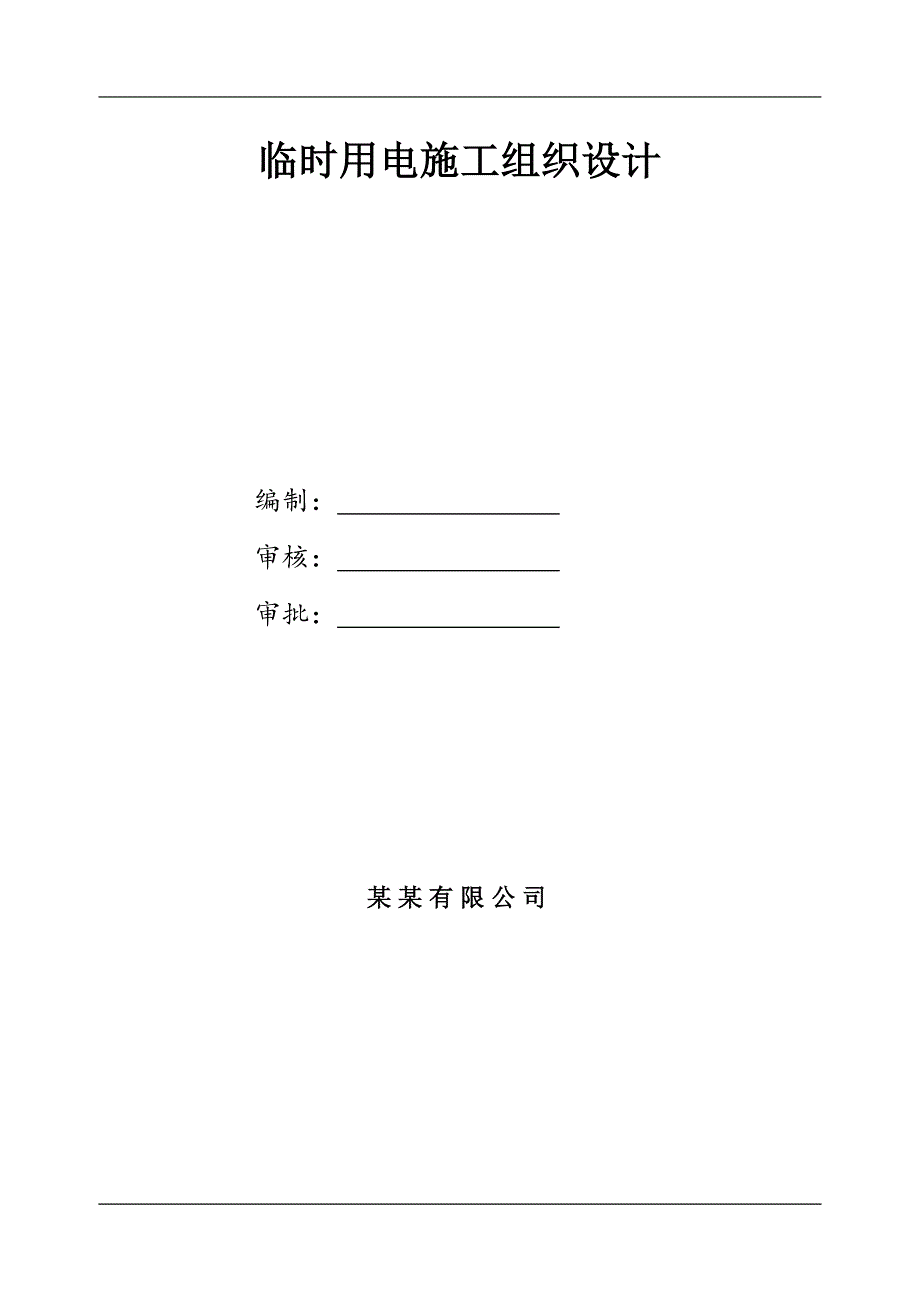

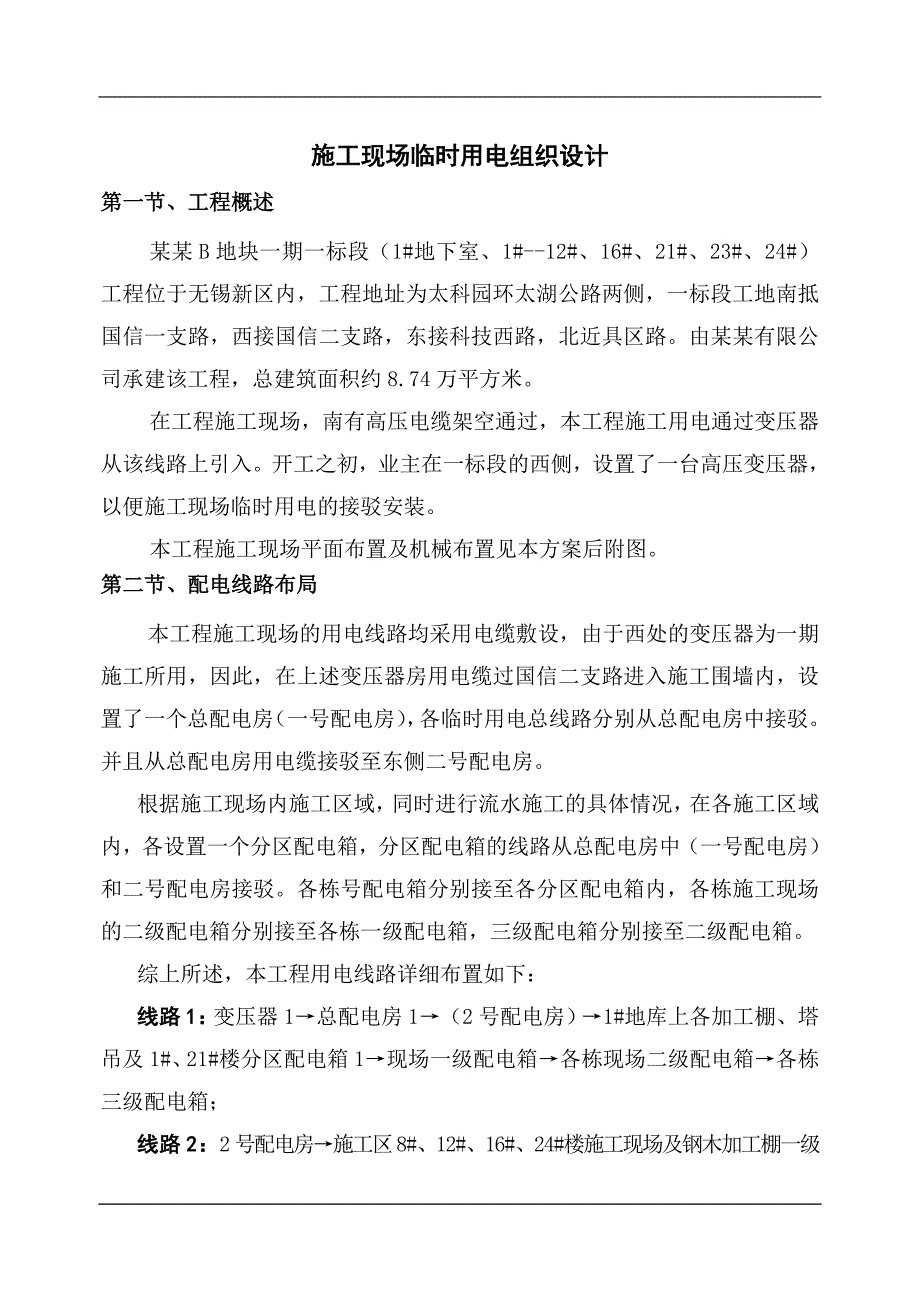

1、临时用电施工组织设计 编制： 审核： 审批： 某某有限公司 施工现场临时用电组织设计第一节、工程概述某某B地块一期一标段（1#地下室、1#-12#、16#、21#、23#、24#）工程位于无锡新区内，工程地址为太科园环太湖公路两侧，一标段工地南抵国信一支路，西接国信二支路，东接科技西路，北近具区路。由某某有限公司承建该工程，总建筑面积约8.74万平方米。在工程施工现场，南有高压电缆架空通过，本工程施工用电通过变压器从该线路上引入。开工之初，业主在一标段的西侧，设置了一台高压变压器，以便施工现场临时用电的接驳安装。本工程施工现场平面布置及机械布置见本方案后附图。第二节、配电线路布局本工程施工现场
2、的用电线路均采用电缆敷设，由于西处的变压器为一期施工所用，因此，在上述变压器房用电缆过国信二支路进入施工围墙内，设置了一个总配电房（一号配电房），各临时用电总线路分别从总配电房中接驳。并且从总配电房用电缆接驳至东侧二号配电房。根据施工现场内施工区域，同时进行流水施工的具体情况，在各施工区域内，各设置一个分区配电箱，分区配电箱的线路从总配电房中（一号配电房）和二号配电房接驳。各栋号配电箱分别接至各分区配电箱内，各栋施工现场的二级配电箱分别接至各栋一级配电箱，三级配电箱分别接至二级配电箱。综上所述，本工程用电线路详细布置如下：线路1：变压器1总配电房1（2号配电房）1#地库上各加工棚、塔吊及1#、

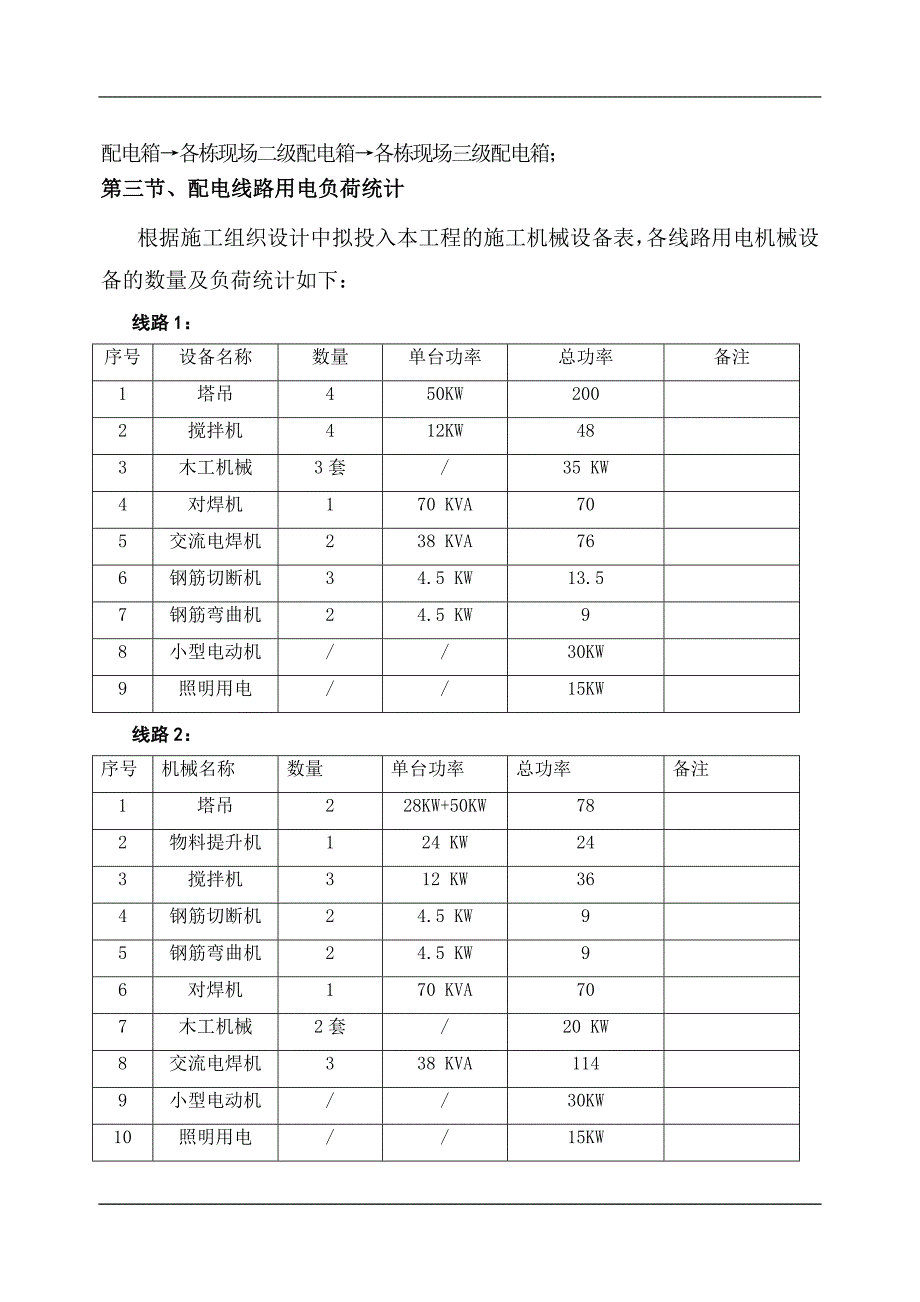

3、21#楼分区配电箱1现场一级配电箱各栋现场二级配电箱各栋三级配电箱；线路2：2号配电房施工区8#、12#、16#、24#楼施工现场及钢木加工棚一级配电箱各栋现场二级配电箱各栋现场三级配电箱；第三节、配电线路用电负荷统计根据施工组织设计中拟投入本工程的施工机械设备表，各线路用电机械设备的数量及负荷统计如下：线路1：序号设备名称数量单台功率总功率备注1塔吊450KW2002搅拌机412KW483木工机械3套/35 KW4对焊机170 KVA705交流电焊机238 KVA766钢筋切断机34.5 KW13.57钢筋弯曲机24.5 KW98小型电动机/30KW9照明用电/15KW线路2：序号机械名称数
4、量单台功率总功率备注1塔吊228KW+50KW782物料提升机124 KW243搅拌机312 KW364钢筋切断机24.5 KW95钢筋弯曲机24.5 KW96对焊机170 KVA707木工机械2套/20 KW8交流电焊机338 KVA1149小型电动机/30KW10照明用电/15KW线路1： P=1.05(K1P1/COS+K2P2+K3P3)其中: P1为电动机总功率 P2为电焊设备总容量 P3照明总功率 K1=0.6 , K2=0.6 , K3=0.8 , COS=0.75P1=200+48+35+13.5+9+30335.5KW P2=70+76146KVA P3=15KW P=1.0
5、5（0.6335.5/0.75+0.6146+0.815）=3681.05386.4KWa）按导线允许电流选择：I线1=K*P1/（SQR（3）*U*COS）=0.3*386.4*1000/（SQR（3）*380*0.75）=235A查表选3X150+2X50五芯钢锭电缆埋地敷设。b)按允许电压降选择：线路长度取150M，允许相对电压损失=8%，三相五线取C=46.3，S=P1*L/（C*S*100）=386.4*150/（46.3*8%*100）=156.5mm2c)按机械强度选择：电缆埋地敷设时，其截面不得小于50mm2。为了同时满足上述三者要求，且考虑其它临时用电的需要，线路1采用3X1
6、50+2X50五芯钢锭电缆埋地敷设。按照上述计算方法，分区配电房与一级配电箱间采用3X120+2X50五芯钢锭电缆埋地敷设，一、二级配电箱间采用3X95+2X50五芯钢锭电缆埋地敷设，二、三级配电箱间采用3X35+2X16电缆架空敷设。线路2： P=1.05(K1P1/COS+K2P2+K3P3)其中: P1为电动机总功率 P2为电焊设备总容量 P3照明总功率 K1=0.6 , K2=0.6 , K3=0.8 , COS=0.75P1=78+24+36+9+9+20+30206KW P2=70+114184KVA P3=15KW P=1.05（0.6206/0.75+0.6184+0.815）
7、=287.21.05302KWa）按导线允许电流选择：I线1=K*P1/（SQR（3）*U*COS）=0.3*302*1000/（SQR（3）*380*0.75）=183A查表选3X120+2X50五芯钢锭电缆埋地敷设。b)按允许电压降选择：线路长度取150M，允许相对电压损失=8%，三相五线取C=46.3，S=P1*L/（C*S*100）=302*150/（46.3*8%*100）=122.3mm2c)按机械强度选择：电缆埋地敷设时，其截面不得小于50mm2。为了同时满足上述三者要求，且考虑其它临时用电的需要，线路2采用3X120+2X50五芯钢锭电缆埋地敷设。按照上述计算方法，分区配电房与
8、一级配电箱间采用3X120+2X50五芯钢锭电缆埋地敷设，一、二级配电箱间采用3X95+2X50五芯钢锭电缆架空敷设，二、三级配电箱间采用3X35+2X16电缆架空敷设。第四节、现场供电接线平面布置及系统图 施工现场用电的主配线采用比较安全可靠的五芯钢锭电缆埋地敷设供电方式，（即TNS系统）其中有三根是相线，一根是工作零线，另一根是绿/黄双色线组成。 专用保护零线由总配电箱的第一级漏电保护的电源侧的零线引出，统一标志为绿/黄双色多股铜芯线，而在每路供电线路的末端和中端做良好的重复接地与保护零线相连接。（线路比较长的话，必须在线路中端做重复接地，其接地电阻小于10）。 工作零线、保护零线的任何部
9、位均不得设置熔断器和开关，保护零线的截面积选择不得小于工作零线的截面积。而且严禁工作零线和保护零线混接，也不允许一部分用电设备作保护接零而另一用电设备作接地保护。各栋拟建建筑物生产区临时用电线路系统根据各种用电设备在施工现场的布置情况，采用树干式与发射式相结合的配电方式。主线路从分区配电房引用点接至一级配电箱后，通过架空线或埋设电缆向各用电部分拉通。干线电缆选用截面积为300 mm2的BXF型铜芯橡皮绝缘电缆；照明线路室内采用一芯塑料护套线，室外采用截面积为10mm2的BXF型铜芯橡皮绝缘电缆。用电设备接零保护线采用截面积大于4mm2的BVR型铜芯聚氯乙烯绝缘软线。各用电线路配线的规格及各级配
10、电箱漏电动作电流见本方案后所附图。第五节、配电箱、开关箱设置要求：（1）开关箱应设置在通道畅通、干燥无杂草、无其它杂物堆放的地方；（2）开关箱应设置在用电设备旁边，其距离不得超过3m；（3）开关箱内应安装可见点的电源隔离开关，同时也要配齐漏电保护器；（4）开关箱内的漏电保护器漏电动作电流和漏电动作时间与前级漏电保护器的漏电动作电流和漏电动作时间相匹配。开关箱应实行“一机一闸”制，严禁一闸多用。(5)配电箱，开关箱在使用过程中，送电、停电操作程序为：送电程序：总配电箱分配电箱开关箱用电设备停电程序：用电设备开关箱分配电箱总配电箱（6）配电箱、开关箱安装高度为底面距地面应控制在1.31.5m之间，
11、必须具备防雨措施。同时箱内动力、照明线路应分设。（7）总配电箱、分电箱、开关箱设置处必须安放绝缘灭火器（四氯化碳，干粉）。第六节、布线工程要求：（1）根据前述各线路施工用电设备总容量及导线截面计算，选择所须的相应导线及布线方式，进行临时用电线路的布置；（2）如果采用电缆埋设敷设，必须埋入地面以下600MM。（3）如果采用架空线路必须选用绝缘导线架设在专用电杆上，并有绝缘瓷瓶，横担固定。严禁把导线架设在树木或脚手架上。（4）架空导线排列是面向负荷，从左至右为相线、工作零线、相线、PE线（保护零线）。（5）导线架设颜色要求为，相线为一种色，工作零线为一种色，PE线（保护零线）必须是绿/黄双色多股铜
12、芯线。（6）照明线路也要按照上述架设要求进行施工，但必须增加一根PE线主要用来接照明器具不带电的金属外壳或底座用来做保护接零。第七节、用电设备、线路及配合设施的管理制度（1）施工现场必须配有经过培训合格持证专业电工；（2）实行巡检制度，对于乱接乱拉者，电工有义务协助和有权责令其改正，不听者，可没收其电线及用电器具。（3）总配电箱、分配电箱、开关箱内漏电保护器更要定期检查，并做好记录。（4）对于箱内用电器具损坏的，应及时叫电工维修或更换。（5）在施工期间，必须实行电工轮流值班制度，做到任何时候都有电工解决电气方面出现的故障，并要特殊注意以下事项：排除故障时要严格区分工作零线与保护零线，不得混接混
13、用。电气设备和照明灯具所使用的熔断丝严禁用非标准熔体代替。排除故障后应由有关人员验收后方可使用。一切检查及维修均要做好记录。第八节、装修工程施工用电管理：结构施工完毕进入装修施工阶段，大的一些用电设备也要拆除，而现场仅需一些小容量的手持电动工具时。须注意以下几点：（1）拆除用电设备后配电箱，开关箱必须上锁锁好，钥匙专人保管，防止他人随便乱接乱拉用电设备。（2）如果连接配电箱，开关箱一起拆除，剩下导线头必须作良好的绝缘包扎；（3）使用手持电动工具者，必须要穿绝缘鞋和戴绝缘手套；(4)配电移动式配电箱或开关箱，其技术要求与以上一样。移动式配电箱或开关箱的电源必须采用耐气候型的橡皮护套铜芯软电缆，并
14、不得有接头，严禁使用插座连接；（5）手持电动工具绝缘电阻必须要在0.5M以上放可使用。第九节、安全用电技术措施1、必须保证正确可靠的接地与接零。所有的接地与接零处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色多股铜芯线。确保严格与相线、工作零线相区别，严禁混用。 2、所有电气设备的设置、安装、防护、使用与维修人员必须符合JGJ46-2005施工现场临时用电安全技术规范的要求。3、安全用电技术措施的内容如下：（1）接地与接零： 中性点直接接地的低压供电线路中，施工现场必须采用TN-S系统接零保护。 保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出。保护零线应与工作零线分开单独敷设，不作它用，线路上严禁设开关或熔断器，严禁通过工作电流；保护零线PE必须采用绿/黄双色多股铜芯线。
