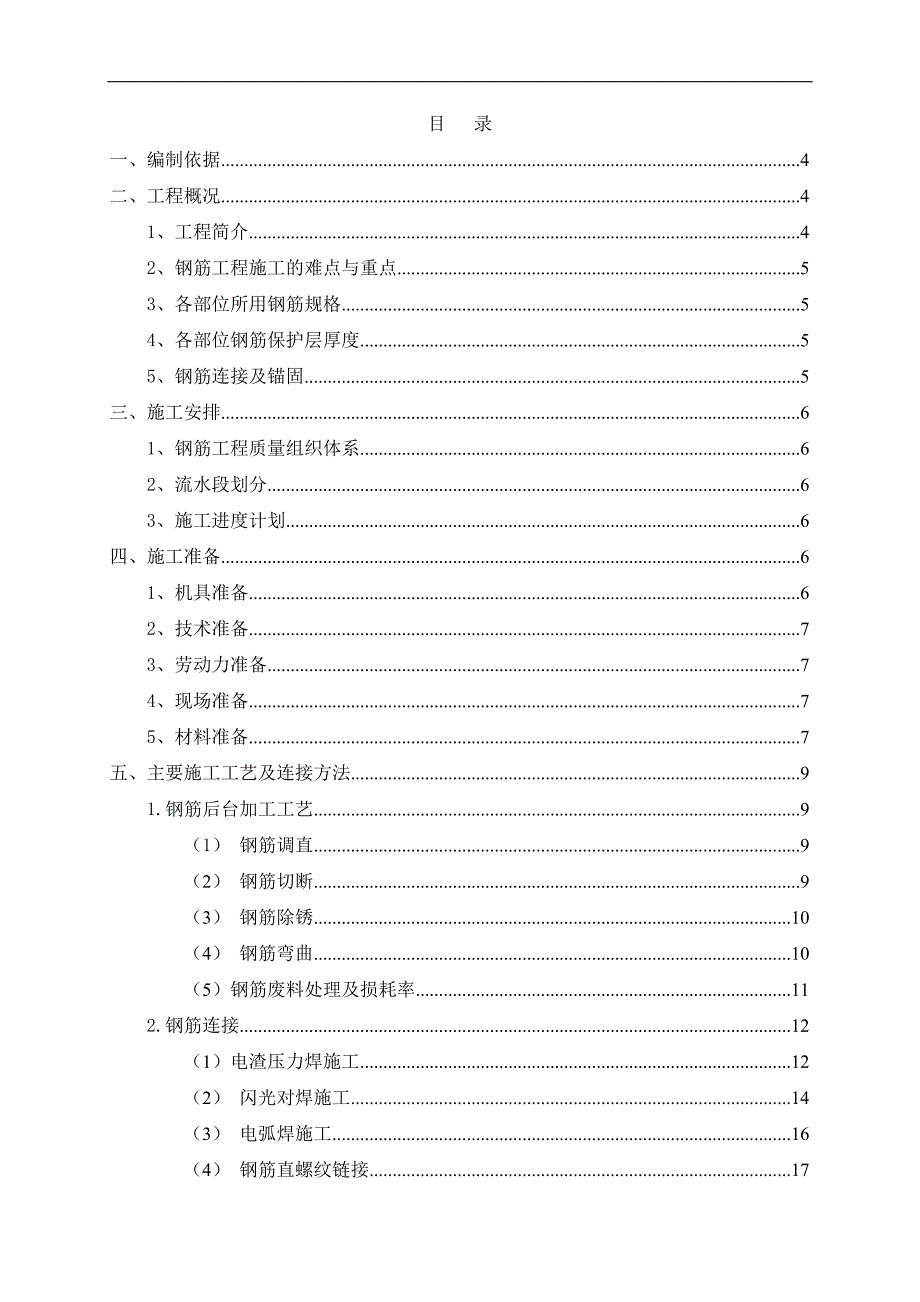

1、目 录一、编制依据4二、工程概况41、工程简介42、钢筋工程施工的难点与重点53、各部位所用钢筋规格54、各部位钢筋保护层厚度55、钢筋连接及锚固5三、施工安排61、钢筋工程质量组织体系62、流水段划分63、施工进度计划6四、施工准备61、机具准备62、技术准备73、劳动力准备74、现场准备75、材料准备7五、主要施工工艺及连接方法91.钢筋后台加工工艺9（1） 钢筋调直9（2） 钢筋切断9（3） 钢筋除锈10（4） 钢筋弯曲10（5）钢筋废料处理及损耗率112.钢筋连接12（1）电渣压力焊施工12（2） 闪光对焊施工14（3） 电弧焊施工16（4） 钢筋直螺纹链接17六、主要项目施工方法23

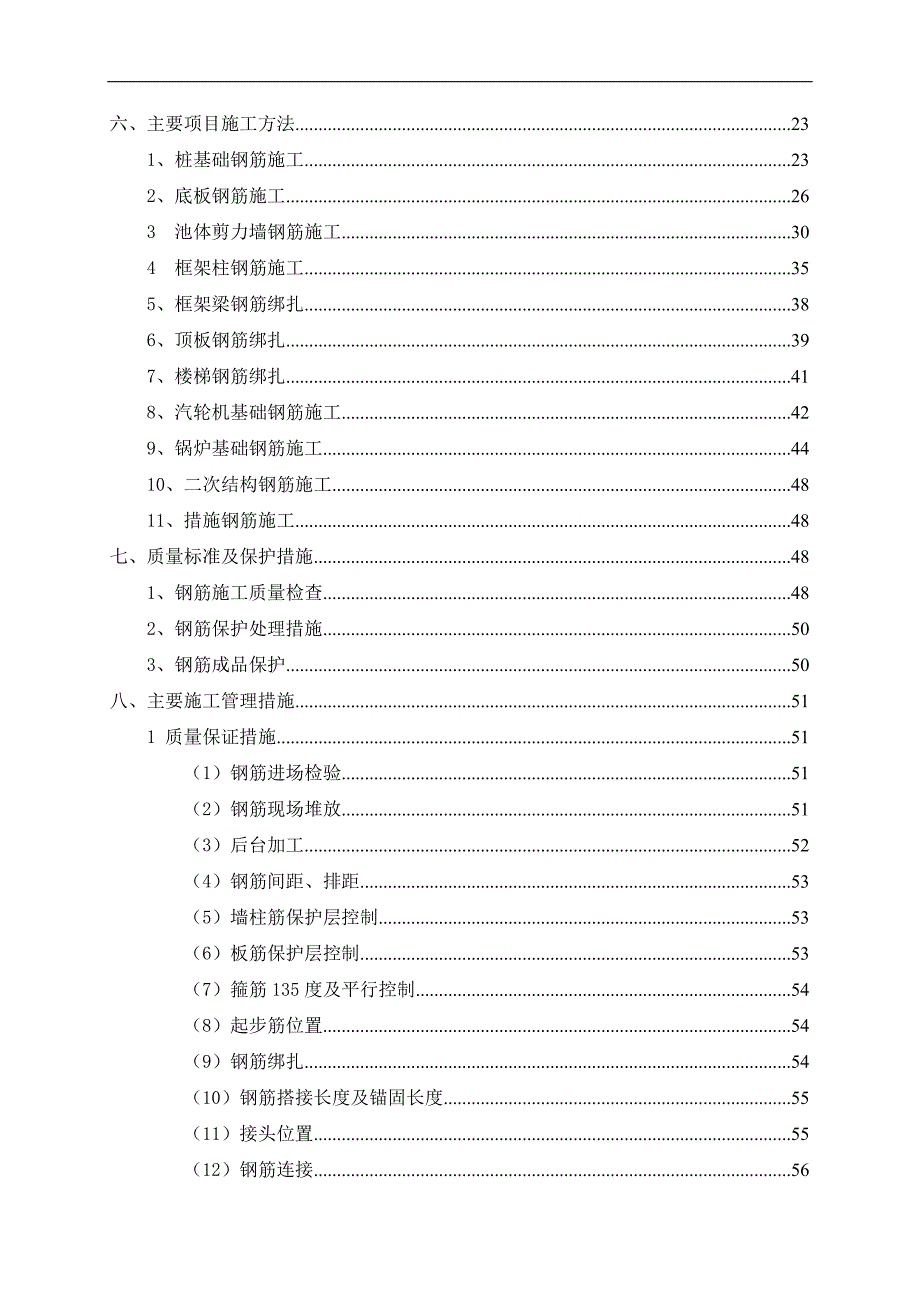

2、1、桩基础钢筋施工232、底板钢筋施工263 池体剪力墙钢筋施工304 框架柱钢筋施工355、框架梁钢筋绑扎386、顶板钢筋绑扎397、楼梯钢筋绑扎418、汽轮机基础钢筋施工429、锅炉基础钢筋施工4410、二次结构钢筋施工4811、措施钢筋施工48七、质量标准及保护措施481、钢筋施工质量检查482、钢筋保护处理措施503、钢筋成品保护50八、主要施工管理措施511 质量保证措施51（1）钢筋进场检验51（2）钢筋现场堆放51（3）后台加工52（4）钢筋间距、排距53（5）墙柱筋保护层控制53（6）板筋保护层控制53（7）箍筋135度及平行控制54（8）起步筋位置54（9）钢筋绑扎54（10

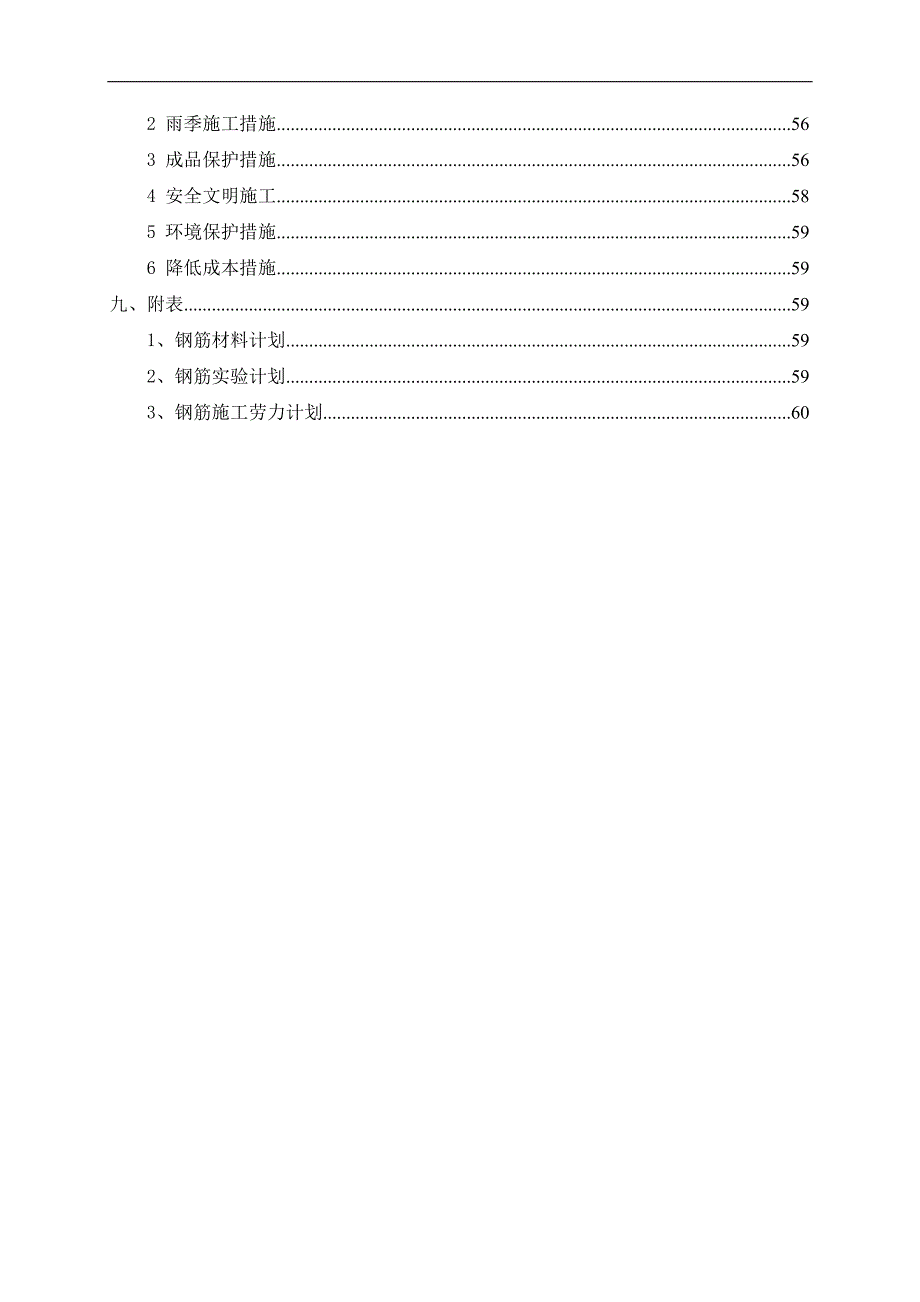

3、）钢筋搭接长度及锚固长度55（11）接头位置55（12）钢筋连接562 雨季施工措施563 成品保护措施564 安全文明施工585 环境保护措施596 降低成本措施59九、附表591、钢筋材料计划592、钢筋实验计划593、钢筋施工劳力计划60一、编制依据（1）、临朐垃圾焚烧发电厂工程施工招标文件及施工图纸；（2）、临朐垃圾焚烧发电厂工程施工组织设计；（3）、国家和地方政府有关主要现行法律、法规，标准、规范；企业内部施工工艺标准、工法等。中华人民共和国建筑法建设工程质量管理条例建设工程安全生产管理条例中华人民共和国环境保护法中华人民共和国安全生产法 质量管理体系标准 GB/T19001-200
4、8 环境管理体系标准 GB/T24001-2004 职业健康安全管理体系标准 GB/T28001-2011建筑结构荷载规范 GB50009-2012钢筋焊接及验收规范 JGJ18-2012建筑抗震设计规范 GB 50011-2010建筑工程施工质量验收统一标准 GB503002001混凝土结构工程施工质量验收规范 GB502042011钢筋混凝土用热轧带肋钢筋 GB1499.2-2007钢筋机械连接通用技术规程 JGJ 1072010钢筋混凝土高层建筑结构设计与施工规程 JGJ32010混凝土结构施工图平面整体表示方法制图规则和构造详图 11G101-1/2/3/建筑物抗震构造详图 11G32
5、9-1、2、3二、工程概况1、工程简介临朐生活垃圾焚烧发电项目由某某有限公司投资建设，某某工程有限公司设计，临朐勘察设计有限责任公司勘测，工程位于山东省临朐县龙山产业园安家庄村南。工程总造价约7000万元人民币，开工日期为2014年7月12日，计划竣工日期为2015年8月12日。本工程建设总规模：2台300t/d垃圾焚烧锅炉+1台9MW中压凝汽式汽轮机+1台QF-12发电机，日处理生活垃圾600t，年处理生活垃圾21.9万t。垃圾焚烧装置和余热锅炉及烟气净化系统采用Seghers技术，汽轮发电机组采用冷凝式。由主厂房、主厂房附屋、综合水泵房、冷却塔、油罐区等组成，其中主厂房为钢筋混凝土结构和钢
6、结构体系；主厂房附屋为钢筋混凝土结构和钢结构体系；综合水泵房为钢筋混凝土框架结构体系；冷却塔为钢筋混凝土框架结构体系；油罐区为钢筋混凝土框架结构。本工程的建筑等级为三级，建筑使用年限为50年。地下部分建筑防火等级为一级，地上部分防火等级为二级，地下防水等级为三级，屋面防水等级为二级，结构抗震设防烈度为7度。2、钢筋工程施工的难点与重点 1）基础底板设计膨胀加强带。2）基础底板施工时，筏板基础标高高差较大，钢筋直径大、密度大、不易绑扎。3) 变直径钢筋的连接3、各部位所用钢筋规格 项 目钢筋规格（mm）基础钢筋8、10、12、14、16、18、20、22、25墙体10、12、14、16、18、2
7、0坑池壁10、12、14、16、18、20板10、12、14、16、18柱梁8、10、12、14、16、18、20、22、25、28、324、各部位钢筋保护层厚度 项 目保护层厚度（mm）基础底板底板面35mm，底板底40mm坑池壁35mm板35mm柱梁40mm5、钢筋连接及锚固1）钢筋连接：垃圾贮坑壁、渣坑壁竖向钢筋全部采用电渣压力焊连接，级接头。轴心受拉及小偏心受拉柱内的纵向钢筋（梁钢筋）全部采用直螺纹机械连接，级接头。2）钢筋接头位置：受力钢筋设置在同一构件内的接头应相互错开，同一连接区段内，同截面内的接头率不得超过50%。池壁、柱竖向钢筋的接头位置嵌固（板面）部位上Hn/3处，相邻纵筋
8、交错连接，且接头间距35d。3)钢筋搭接长度计算方法：钢筋搭接长度（非抗震）搭接长度修正系数La(钢筋锚固长度) 、钢筋搭接长度（抗震）搭接长度修正系数La(钢筋锚固长度)，详见11G101-1D第34页。4）钢筋锚固长度计算方法和数值详见11G101-1D第33、34页（钢筋弯锚时图纸有标注按图施工）。三、施工安排1、钢筋工程质量组织体系项目经理：廖玉东项目工程师：王克建 专业工长：荆茂温 质检员：董家进 钢筋班长：郑宪龙 2、流水段划分本工程施工按照施工缝的位置划分为两个施段，以单元隔墙为划分界限。3、施工进度计划本工程钢筋工程施工计划从2014年8月开始，于2015年3月完工。四、施工准
9、备1、机具准备主厂房垂直运输采用自升式塔式起重机，其他单位工程均采用汽车吊，保证各种机具运转良好、安全可靠、防护齐全，具体所有机械如下表： 序号机械名称规格型号数量1钢筋弯曲机GW404台2钢筋直螺纹套丝机DY402台3专用钢筋切断机GQ70-13台4钢筋调直机2t4台5钢筋切断机GQ602F4台6电焊机BX1-315（输出电流可调）6台2、技术准备1）认真熟悉图纸、根据工程结构的实际情况制定详细的有针对性和可操作性的技术交底，重点、难点部位要进行现场交底，确定钢筋穿插就位顺序，兼顾有关工种，确定施工方法，做好技术交底。2) 按时组织工长、技术员、班组长进行技术培训。3、劳动力准备 序号工 种
10、数 量持证上岗1钢筋直螺纹操作手8人证件有效2后台钢筋加工20 人熟练工人3钢筋倒运工10人熟练工人4钢筋绑扎工40人熟练工人4、现场准备1） 依据现场施工平面布置图的位置清理、平整好钢筋场。钢筋加工、堆放场地按绑扎顺序及种类分类排放整齐，并进行标识。各单位工程成品钢筋采用集中加工，人工装、卸，汽车场内运至施工地点。2） 保证钢筋原材及成品周转运输道路通畅。5、材料准备钢筋采购严格按照ISO9001质量标准执行，并运送至现场钢筋加工场,本工程采用符合国家规范要求的、II级钢筋；绑扎钢筋使用22火烧丝.钢筋保护层：底板采用专业制作垫块，厚度为40mm；墙体、梁板采用垫块，厚度为40mm、25mm
11、 、15mm。（1）、钢筋进场的检验钢筋进场后，要严格按批号、牌号、直径长度分别挂牌，进行标识摆放，不得混淆。 加强钢筋的进场控制，时间上既要满足施工需要，又要考虑场地的限制。所有进场钢筋材料，每捆（盘）上都挂有二个标牌（注明生产厂、生产日期、钢号、炉罐号、钢筋级别、直径等标记），并附有质量说明书，钢筋进场时复验。复试（包括三方见证取样试验）合格后方可配料。试验内容包括抗拉强度、冷弯、屈服点、伸长率，钢筋复试按照每次进场钢筋中的同一牌号、同一规格、同炉罐号、同一交货状态、重量不大于60吨一批进行取样，每批试件包括拉伸和冷弯试件各2个。钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺
12、检验，工艺检验应符合钢筋机械连接通用技术规程中的规定；工艺检验试件数量：每种规格钢筋的接头试件取三根，同时对应截取接头试件的钢筋母材三根。施工中要进行现场检验：同一施工条件下同一批材料的同等级、同形式、同规格的接头每500个为一验收批，每批在工程结构中随机截取3个试件做单向拉伸试验。（2）、钢筋的加工1）下料单的配制 钢筋下料单，严格按施工规范、施工手册、标准图集、施工图纸、设计变更、施工方案，进行下料。 箍筋的加工 下料长度计算如下：a. 直钢筋下料长度=构件长度+锚固长度（搭接长度）-保护层厚度+弯曲调整长度b. 弯起钢筋下料长度=直段长度+斜段长度+弯曲调整长度+弯钩增加长度c. 箍筋下料长度=箍筋周长+弯曲调整长度+弯钩增加长度钢筋加工允许偏差 项 目允许偏差受力钢筋顺长度方向全长的净尺寸5mm弯起钢筋的弯折位置10mm箍筋内径尺寸5mm2）本工程由专业人员进行配筋，配筋单要经过专业工长审核、总工程师审批后才能允许加工。3）钢筋加工成型严格按照混凝土结构工程施工质量验收规范（GB50204-2011）和设计要求执行。严格控制其切断长度，直螺纹连接用钢筋（包括两端端头)采用专用切断机切割，其余采用普通切断机。须弯曲的钢筋应充分考虑其弯曲伸长率，箍筋弯曲采用人工
