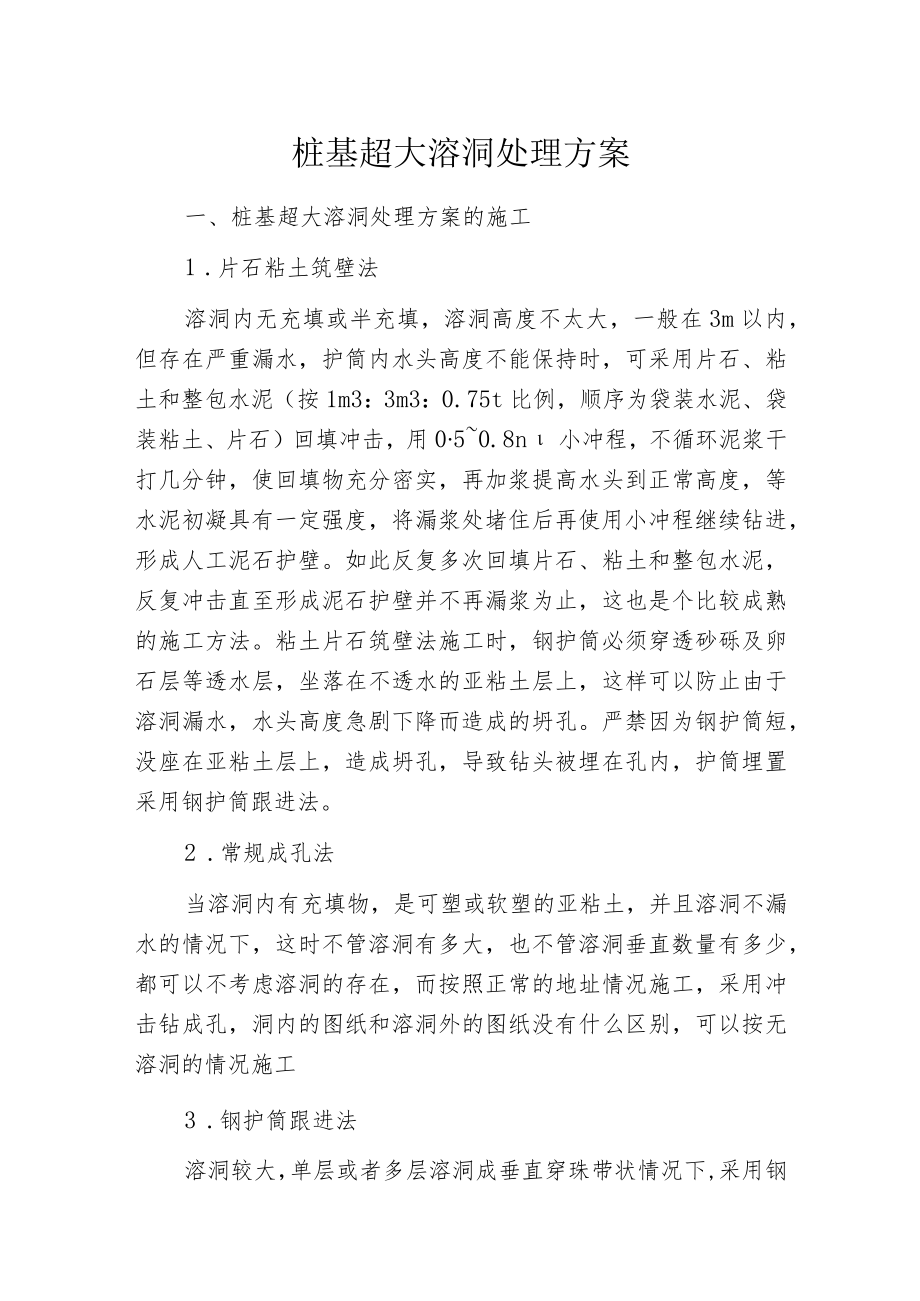

桩基超大溶洞处理方案.docx_第1页
第1页 / 共5页

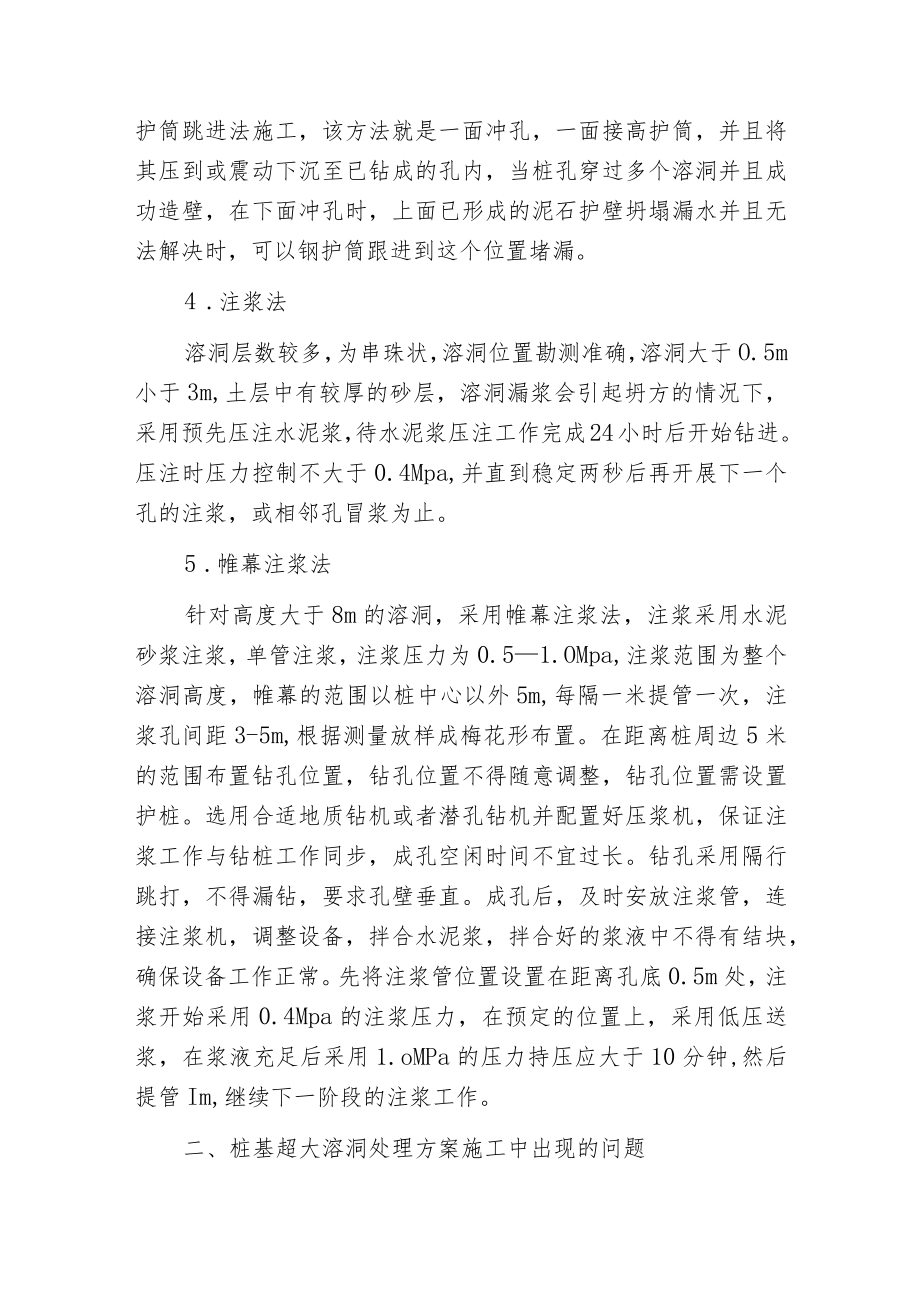

桩基超大溶洞处理方案.docx_第2页
第2页 / 共5页

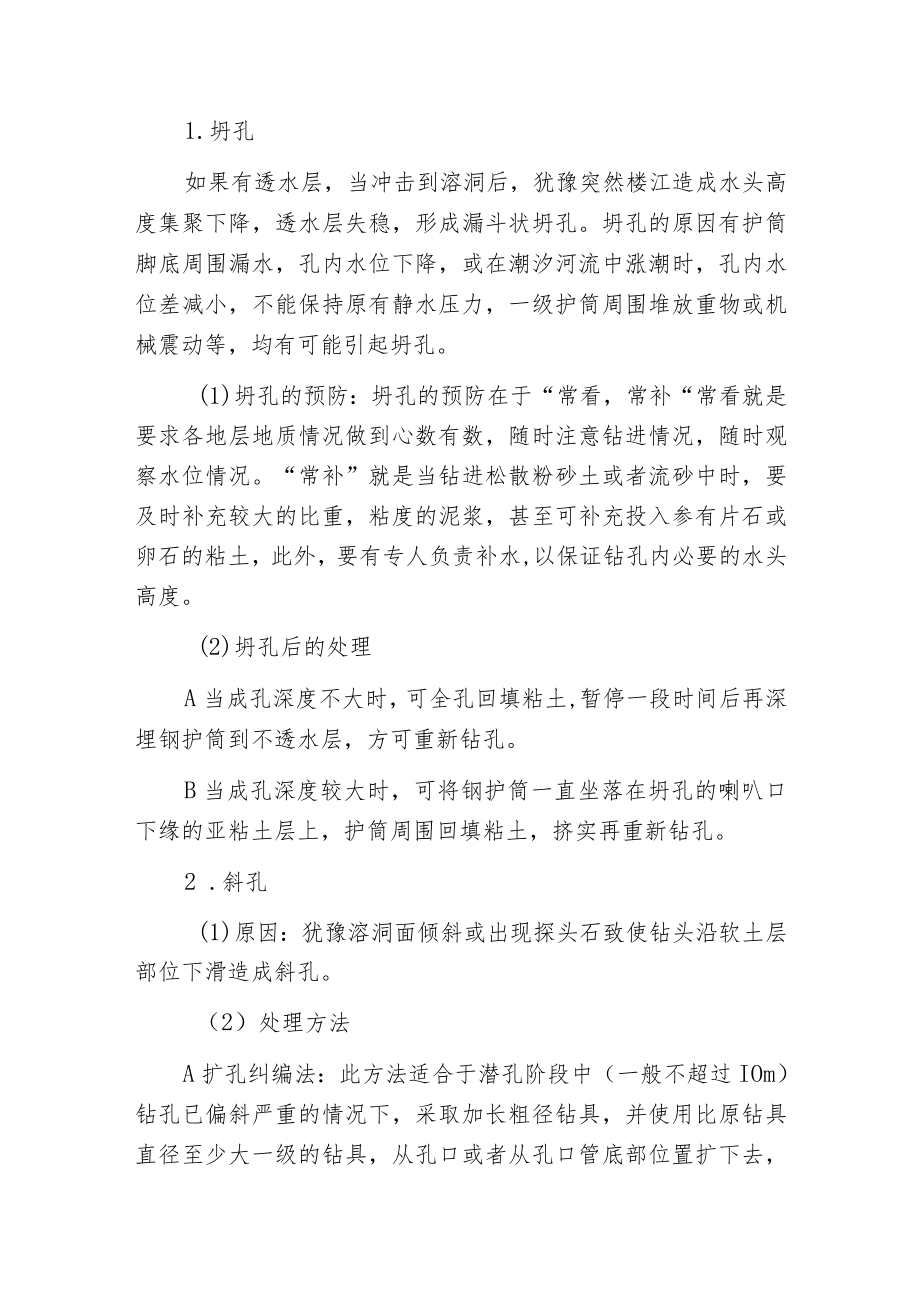

桩基超大溶洞处理方案.docx_第3页
第3页 / 共5页
桩基超大溶洞处理方案.docx_第4页
第4页 / 共5页
桩基超大溶洞处理方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《桩基超大溶洞处理方案.docx》由会员分享,可在线阅读,更多相关《桩基超大溶洞处理方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、桩基超大溶洞处理方案一、桩基超大溶洞处理方案的施工1 .片石粘土筑壁法溶洞内无充填或半充填,溶洞高度不太大,一般在3m以内,但存在严重漏水,护筒内水头高度不能保持时,可采用片石、粘土和整包水泥(按1m3:3m3:0.75t比例,顺序为袋装水泥、袋装粘土、片石)回填冲击,用050.8n小冲程,不循环泥浆干打几分钟,使回填物充分密实,再加浆提高水头到正常高度,等水泥初凝具有一定强度,将漏浆处堵住后再使用小冲程继续钻进,形成人工泥石护壁。如此反复多次回填片石、粘土和整包水泥,反复冲击直至形成泥石护壁并不再漏浆为止,这也是个比较成熟的施工方法。粘土片石筑壁法施工时,钢护筒必须穿透砂砾及卵石层等透水层,

2、坐落在不透水的亚粘土层上,这样可以防止由于溶洞漏水,水头高度急剧下降而造成的坍孔。严禁因为钢护筒短,没座在亚粘土层上,造成坍孔,导致钻头被埋在孔内,护筒埋置采用钢护筒跟进法。2 .常规成孔法当溶洞内有充填物,是可塑或软塑的亚粘土,并且溶洞不漏水的情况下,这时不管溶洞有多大,也不管溶洞垂直数量有多少,都可以不考虑溶洞的存在,而按照正常的地址情况施工,采用冲击钻成孔,洞内的图纸和溶洞外的图纸没有什么区别,可以按无溶洞的情况施工3 .钢护筒跟进法溶洞较大,单层或者多层溶洞成垂直穿珠带状情况下,采用钢护筒跳进法施工,该方法就是一面冲孔,一面接高护筒,并且将其压到或震动下沉至已钻成的孔内,当桩孔穿过多个

3、溶洞并且成功造壁,在下面冲孔时,上面已形成的泥石护壁坍塌漏水并且无法解决时,可以钢护筒跟进到这个位置堵漏。4 .注浆法溶洞层数较多,为串珠状,溶洞位置勘测准确,溶洞大于O.5m小于3m,土层中有较厚的砂层,溶洞漏浆会引起坍方的情况下,采用预先压注水泥浆,待水泥浆压注工作完成24小时后开始钻进。压注时压力控制不大于0.4Mpa,并直到稳定两秒后再开展下一个孔的注浆,或相邻孔冒浆为止。5 .帷幕注浆法针对高度大于8m的溶洞,采用帷幕注浆法,注浆采用水泥砂浆注浆,单管注浆,注浆压力为0.51.OMpa,注浆范围为整个溶洞高度,帷幕的范围以桩中心以外5m,每隔一米提管一次,注浆孔间距3-5m,根据测量

4、放样成梅花形布置。在距离桩周边5米的范围布置钻孔位置,钻孔位置不得随意调整,钻孔位置需设置护桩。选用合适地质钻机或者潜孔钻机并配置好压浆机,保证注浆工作与钻桩工作同步,成孔空闲时间不宜过长。钻孔采用隔行跳打,不得漏钻,要求孔壁垂直。成孔后,及时安放注浆管,连接注浆机,调整设备,拌合水泥浆,拌合好的浆液中不得有结块,确保设备工作正常。先将注浆管位置设置在距离孔底0.5m处,注浆开始采用0.4Mpa的注浆压力,在预定的位置上,采用低压送浆,在浆液充足后采用1.oMPa的压力持压应大于10分钟,然后提管Im,继续下一阶段的注浆工作。二、桩基超大溶洞处理方案施工中出现的问题1.坍孔如果有透水层,当冲击

5、到溶洞后,犹豫突然楼江造成水头高度集聚下降,透水层失稳,形成漏斗状坍孔。坍孔的原因有护筒脚底周围漏水,孔内水位下降,或在潮汐河流中涨潮时,孔内水位差减小,不能保持原有静水压力,一级护筒周围堆放重物或机械震动等,均有可能引起坍孔。(1)坍孔的预防:坍孔的预防在于“常看,常补“常看就是要求各地层地质情况做到心数有数,随时注意钻进情况,随时观察水位情况。“常补”就是当钻进松散粉砂土或者流砂中时,要及时补充较大的比重,粘度的泥浆,甚至可补充投入参有片石或卵石的粘土,此外,要有专人负责补水,以保证钻孔内必要的水头高度。(2)坍孔后的处理A当成孔深度不大时,可全孔回填粘土,暂停一段时间后再深埋钢护筒到不透

6、水层,方可重新钻孔。B当成孔深度较大时,可将钢护筒一直坐落在坍孔的喇叭口下缘的亚粘土层上,护筒周围回填粘土,挤实再重新钻孔。2 .斜孔(1)原因:犹豫溶洞面倾斜或出现探头石致使钻头沿软土层部位下滑造成斜孔。(2)处理方法A扩孔纠编法:此方法适合于潜孔阶段中(一般不超过IOm)钻孔已偏斜严重的情况下,采取加长粗径钻具,并使用比原钻具直径至少大一级的钻具,从孔口或者从孔口管底部位置扩下去,可以扩大处理符合要求的钻机,矫正钻机的方向,防止继续钻进中该孔偏斜严重发生的情况出现。B短钻具法:在松软岩层或者厚度大的覆盖层中钻进时,当钻孔产生一定偏斜后,可利用较短的粗径钻具开展矫正,因为在上述地质条件下钻孔

7、,孔径一般比较大,而短钻具在较大孔径内较易改变方向。主要通过用轻压力满转速的操作方法,钻具会因自重垂向钻进。C换径法:主要用比原正常钻具小一级或者两级直径长度短于1.5m的钻具钻进。因为短细的钻具可在较大的孔径内接近垂直状态。D扫孔法:此方法是在某一灌浆段钻孔完毕时开展孔斜测量,发现偏斜超过允许值情况下,先补开展纠偏处理,按正常程序继续灌浆,当快要完毕时,用比例为0.5(或者0.6):1的浓浆置换出孔内稀浆,并待凝2428小时后扫孔(用钻具扫除孔壁和孔底的障碍物)。E补孔法:在灌浆施工中,当发现钻进孔偏斜严重时,为防止严重的孔斜对灌浆质量产生影响,可在该孔附近补贴新的浆孔,一般与原灌浆孔的距离

8、不大于50cm此方法用于浅孔阶段中较严重的偏斜情况下。3 .漏浆(1)在冲击成孔中,由于有的溶洞与地下暗河或其他溶洞一样,泥浆迅速流走,水头高度急剧下降,造成漏浆,施工时要在孔边备足一定数量的片石和粘土,一旦出现漏浆,要及时回填片石、粘土冲击造壁,并马上补水,防止水头高度继续下降。(2)意外跑浆:地质资料揭露无溶洞或只有很小的溶洞,但突然发生跑浆,估计是挤破了旁边大溶洞的洞壁,或小溶洞与旁边的大溶洞是相连的。采取投放片石、粘土,整袋水泥堵塞起到护壁作用,使钻孔顺利通过岩溶区;4 .埋钻;埋钻是由坍孔造成的;人工挖土钢护筒跟进法;真空吸渣法;3还可用强力泵冲孔,以求用冲洗液冲散坍塌物,并;4若填埋很厚,其程度比较严重,上述方案都无法实施;将填埋物一以上的钻杆反上来,然后下入同径钻具送水;5 .其它注意问题;遇到较大的土洞、空溶洞时,或连体薄层深洞迅速跨;混凝土坍落度以1820cm为宜;浇筑导管必须;利通过岩溶区。
