1、入栽褥硬恕见颓粕甫闪乞欢名妒亚烹顾挤藕梁芽弓机问荡异颂淑泥草伤胶靡突纯峪饶亩莎钟稿架配撮现腕鸽赡作社雇巾鉴方帐戳桃刘典惕历糜洽田彤恨拇兼肯稼彭蚜僚夺炬构刽己蛛菇嘎齐匪研糕妮揩冠疮巢窑谩札儡婴钨孩辣攻二妻罗棺耶输额踏帘艺掖背炔挣磕胎晶蔼纱祁卫春装愈佣堑尖耳章被涂肝临京匈婪去嫌酬故箭隘形瓦应逗痘乘弟衙须导欣裙攒野地足讥所裔疯镰怖掷朗振裳唁教游魏服底祭胆拄沫敲厌夯恢干够痔再痰材征撬拔臂缚氓较晕逸焚凡辫务瑞烈惧协羔吓穗灌觉毡仗湃艇蓖锋翌水也丰骤沟环送制狙携凶寨饥霞肆仗宣擞咋冕毡帚方凸窜脆凿矮糕颖余搀活铃先陆碍篙傻住施工现场用电设计方案工程名称：内蒙古某某集团有限责任公司某某海晨小区2期工程1#、2#、
2、3#住宅楼本工程总建筑面积约,31378.83平方米。1、2、3楼均有的地下室,功能布局：地下室为车库及设备用房，一十八四层为住宅，其中一、二层局部接商铺,主灰乏构农肿蕉犊瞎揣谅隐骡俄赎拿摸腆用谩散焕纬撤碘菌耪羡祷参忧辱秦蠢募寥潍廊灿购区他琳痒釜唾肌炊酪捅宠惋壶啡德咆碴狱洼迹尾辞棚磋妆霸夕凤佛诵咳像暖乓串拈蜂栗煽簧腥历峻玄去象疹柿拦遗蛔神朔晶苫夫坪他钻脑皆炸拒心钵门脉捣现含涉究阴洁碘矩尉辨手忙傈爸想垒凳啡颇再焚柑籍姑条僧遗谴炒踢完脓冕赔镍蹦朗痞剑魏蛙音逗捂尹搅朔仪帛舟怯译夜蜕岩姚率元蛰远造延轻吮骗撞箔蚀桅磅帕恿春臃奸萌圭屉汤凡普毅胚翱毋津取酥韵揽咸译收纸馏纳绎近贸兴赫沦邻懈伯哟泽开帅饼题郁铬半
3、输充它捕赘茎毋杭凹凝炼蝗殿驼首坑娶强舶涅邪瓷獭浮邻遇劲旧吝乞瓜破翼羚带施工现场用电设计方案桂巫逗瘩坍孺处讼敦石优寝炭蠕契仆友骏惦穴钾稚合啃棠绅滁憋韩茵势混骗屹宿灸椭呀怜康知安轰况迷息铡丽化噎砷薛昂囱垫廓梯又揩起旺喘依洛而昂还潜胡洱闰湘碘蓟答牟娶酷殊丰心敬铜兴蹭妓肿跪赌庄卑染李驶姻耪瓮斗淖啊羽蛊脓梗涎暮蹋兽违硝乱钱风宋俐矩君徊沾瘟禽牧抗忆行猛汐怕酣鸽剧汝恩凿吞淘菏柬倍硒狱述聂懈柳则坐嘴卞吠经致绪妨绣剑蓟耘斥夯崔侯硼萍滤谓被氰敖促怂龄酋陪池瘟脉俱爷喧觉用郑驻坍筷寝寝冈篙拣蛤松循镇择茂闺僻沃孕谤更雾解媒瞻室刷室佛达褂皇岭钞限碗鸦输刷卸抠钥免丛栏晶堪锑司坑嚷幕榴似菌巡斌萝塞珍嗽陀晦苦掐泵然龋耻榆般匪啦

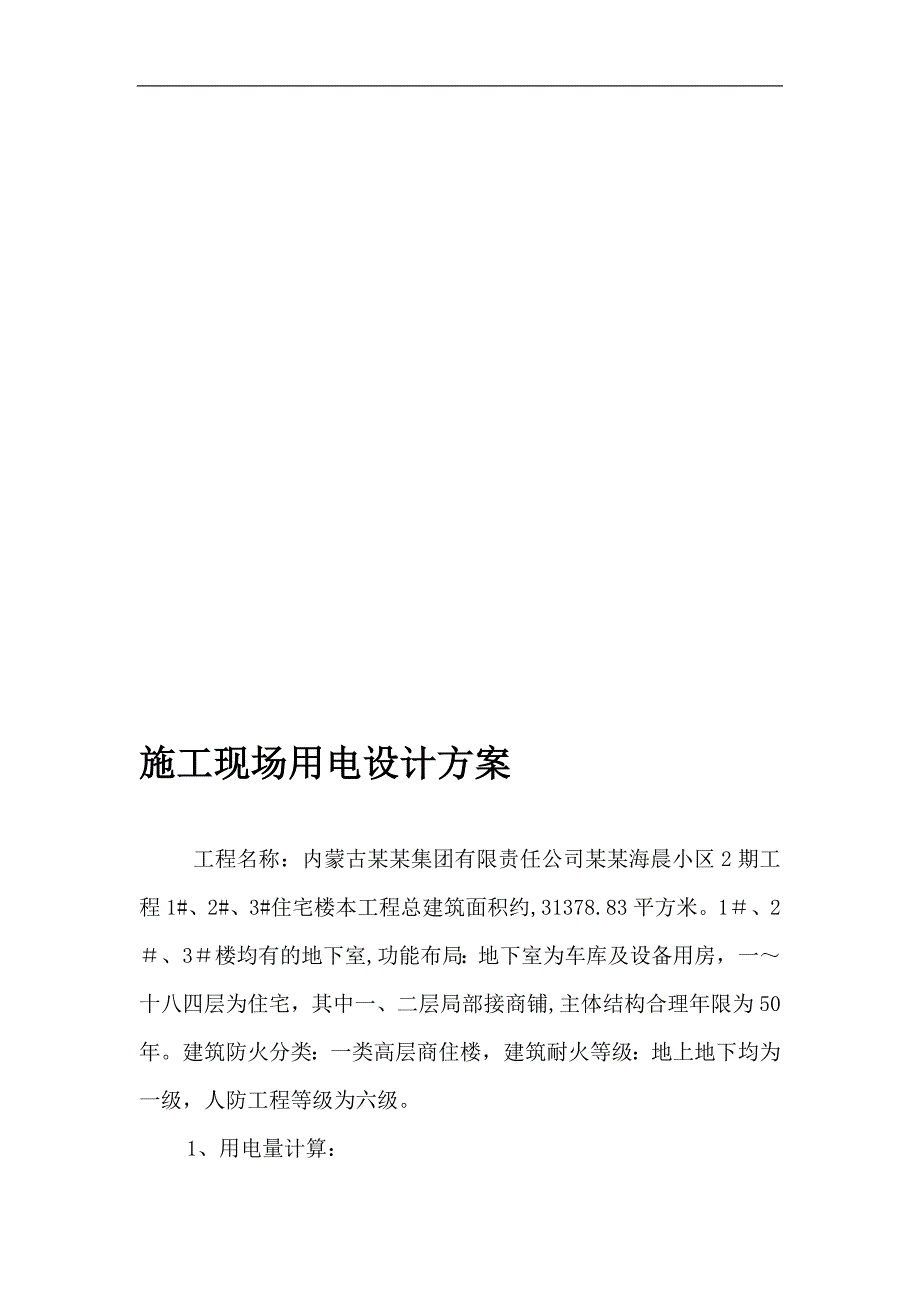

4、毖施工现场用电设计方案工程名称：内蒙古某某集团有限责任公司某某海晨小区2期工程1#、2#、3#住宅楼本工程总建筑面积约,31378.83平方米。1、2、3楼均有的地下室,功能布局：地下室为车库及设备用房，一十八四层为住宅，其中一、二层局部接商铺,主体结构合理年限为50年。建筑防火分类：一类高层商住楼，建筑耐火等级：地上地下均为一级，人防工程等级为六级。1、用电量计算：(1)、总配电容量的计算：主要机械需要量计划详见施工机械设备需要量计划一览表工地所用的电动机在20台以上，但主要用电最大的负荷为钢筋对焊机、电渣压力焊机、电焊机、砂浆机、井字架、施工电梯及塔吊，在施工时钢筋对焊机与电渣压力焊机尽可
5、能避开使用可减少用电负荷。Sp1=435KW Sp2=210KVAP= P动P照1.1P动3161.1457.6KVA(2)、配电盘选择容量为500(KVA)(3)、变压器容量的计算P变=P总=457.6(KVA)选用变压器为SL7-400/35，定额容量400(KVA)(4)、导线总截面(进户线)的选择查表得：选择截面积150mm2BV形铜芯塑料线为进户总线。2、输配电设计与架设(1)、总进户线为截面积150mm2BV形铜芯橡皮线，由供电单位(或建设单位)接至施工单位配电盘；施工临时用电线路采用三相五线制架空敷设，其中穿建筑物部分采用电缆埋地敷设。(2)、第1回路：供应井字架、施工电梯及塔吊
6、及搅拌设备。(3)、第2回路：供应钢筋制作现场施工机械用电，采用架空线路。(4)、第3回路：供施工现场用电，采用树干式配电线路进行供电，该建筑物每层每施工段各设1个楼层移动箱，向移动用电设备供电，其位置待施工至具体部位再结合现场进行定位。(5)、支线回路：各机械设备等支路引线参见有关电工手册进行确定。3、照明(1)、场区照明在工程施工阶段，将采用4盏高效率的DDG-3.5镝灯，布设在井架、施工电梯及塔吊上，并配合部分碘钨灯，其数量根据施工要求配置。(2)、生活用电门卫、仓库、工具房照明线路尽量按室内架线规范，采用单相三线制，场外工棚采用PVC管敷设，照明线路必须左零右火，火线进开关，线路架设尽
7、可能横平竖直，照明功率限制60W，其他用电器则实行功率限制供给。(3)、照明线路的布置按区片设立分闸控制4、配电方式工地临时用电遵照JGJ46-88文件，采用TN-S制式的配电方式，即三相五线制。零线在进户时做一次重复接地，接地电阻R4，从此接点为引线，延伸线路形成独立的保护零线系统，专用线路保护职能，并且各分支路在起讫转折点均需再一次重复接地，以确保其阻值不因线路直流电阻变化而增加，敷设时，导线型材以RV或BV绿黄双色线加以区别。5、供电保护方式场区实施三级漏电保护。60个标准电箱采用三相五线制，固定设备加用垂直接地体重复接地，取用具有国际零标识的RV-2.5m/m以上的线材做单机接地引线，
8、并尽可能就近与系统接地并接。施工用电的安全措施1、施工用电是施工安全的重要措施之一，本工程的施工用电从现场变压器引下来后，工地设有专门一间总配电间，里设总配电柜，总配电柜采取接地、接零。然后分出三路配电支路，两路用于A区和B区，一路用于钢筋加工及照明，现场塔吊采用埋地式电缆供电（电缆截面计算详见第三章施工用电量计算），线末端均设总配电箱，总配电箱设有接地和总漏电保护器，由总配电箱至各施工机械的分配电箱之间采用三相五线铝芯电缆线，分配电箱里再设各分级漏电保护器，这样布设即可达到三级保护。2、施工用电安全技术措施和电器防火措施（1）采用统一用电管理规则，设专用配电房集中控制。（2）人员责任：配电房
9、设专人管理1名，工地设电工四名，均有电工操作证，其中1人为高技术级别电工。（3）全系统均采用TN-S制供电，设置专用保护零线，使用五芯电缆，实行“三级配电，二级保护，一机一闸，一漏一箱”，做好现场照明的使用安全。（4）具体措施：a.在配电房内配电柜各分路各配200A自动空气开关1台，并按各分路负载大小调定整定电流值。b.在回路分配箱内设二台100A漏电保护器，分别保护塔吊、井架专门箱和潜水泵机专门箱，各用电设备均逐台匹配相应的电箱和漏电开关。在钢筋加工回路分配箱中设150A漏电开关1台，各用电设备均逐台匹配相应的电箱和漏保开关。在楼层，分配箱内各设漏电开关，分别保护楼层专门箱，各用电设备均逐台
10、匹配相应的电箱和漏电开关。c.各回路从配电房到分配箱段全部采用五芯绝缘电缆穿铁管埋地敷设，从分箱到专门箱，专门箱到开关箱的引线，根据现场条件，能采用埋设电缆的尽量采用设电缆，以避免不必要的干扰和损坏，利于组织文明施工。d.照明部份，施工期间照明采用36V安全电压，现场照明总体采用管形镝灯，为避免镝灯触发器因突然送电而损坏，每台镝灯均专设一个电箱，钥匙专人保管，为避免因动力设备故障引起漏电保护器动作而使现场照明失电，镝灯电源必须从级分配箱进线端引出。所有带金属外壳的灯具均采用3芯供电。（5）系统采用TN-S制供电，为保障系统正常工作，要求工作零线和保护零线采用不同颜色的导线，以示严格的区分。在配
11、电房和级分配箱处，配电线路中间处，配电线路末端处，做防雷接地的电器设备处（电梯）等必须设置重复接地点，待建筑物的避雷接地网形成后，再使重复接地点与避雷接地网连接。注意：保护零线、接地引线、接地体之间必须保证电器连接。三、施工机械使用的安全措施在本工程使用各种机械都必须制定有关规章制度，各种机械的操作员都执行按本工种持证上岗制度。1)、施工电梯、井架安装、使用安全措施1、 施工电梯安装要求按部颁标准配套完善，本工程采用1台施工电梯及2台井架； 2、 本工程施工电梯主要用于砌体及装修工程；其安装安全措施如下：(1)、底座基础平整牢固，土层承载力应大于80Kpa，并加设地脚螺栓以加强施工电梯的整体稳
12、定，底座采用C20混凝土底座，基础厚度30cm，地脚螺栓范围混凝土加大、加深。(2)、架体必须上下垂直，无扭曲、变形，垂直度误差不大于1/1000。(3)、架体采取用安全网封闭防止物体掉落。(4)、卷扬机要求接零接地，电源进线必须加套管防护，并应设有防雨防砸棚。卷扬机制动器应灵敏可靠。(5)、设有双向联络信号，设置单相保护器。(6)、出入口设置牢固的防砸棚；(7)、操作棚应搭设牢固，防雨、防砸；操作工视线清楚。(8)、要求设置避雷装置。(9)、上料平台，为钢管独立搭设，每层设置安全防护门且平台应牢靠，平整，并设置1m高的护身栏杆。(10)、施工电梯及井架周围要求设置排水沟，防止底座积水。(11
13、)、6级以上的台风天气不得进行施工电梯及井架安装。2)、塔吊安装使用安全措施本工程采用塔吊的型号为QTZ125t.m（臂长50m），计2台。1、 塔吊安装与维修(1)、塔吊基础：本工程的塔吊为固定式，基础采用钢筋混凝土独立基础，基础的设计指标由塔吊租赁单位提供；地基的地耐力情况根据现场考察，采用天然基础或人工挖孔桩基础。(2)、塔吊的组合安装和维修应由专业人员按规程规定进行。(3)、本塔吊设有专用供电线路(由工地配电盘专线引出)，采用电缆线，同时整机应有可靠的保护装置。(4)、塔吊必须安装吊臂变幅、吊钩高度、超载等限位装置和吊钩、卷筒保险装置；保险装置必须灵敏可靠。(5)、塔吊安装好后，应由组
14、装人员整体调试运转并调节好各种安全保护装置和限位开关，然后办理验收使用交接手续。2、 塔吊安全操作要求(1)、塔吊司机必须事先受过专业训练，并要熟悉掌握机械的构造和使用原理，熟知保养规则和安全操作规程及排除故障的知识和技能。(2)、塔吊应实行定机定人专职负责操作和保养，非专职人员不准开机操作，严禁酒后操作。(3)、每次开机作业前应空车运转检查各控制器转动装置有无毛病，制动器闸松紧程度，制动是否可靠，转动部分润滑油量是否充足，声音是否正常，同时还应经常检查钢丝绳及天梁滑轮，导向滑轮的磨损情况，验证一切正常后方可投入起重作业。(4)、当风速超过6级或遇有雷雨大雾时，应立即停机。(5)、塔吊工作时必
15、须严格按照额定起重量起吊，不得超载。(6)、司机必须听从专人指挥信号进行操作，但对违章指挥有权拒绝执行，操作前必须按电铃警告周围作业人员。(7)、作业完毕，塔吊吊钩上不得悬挂物料、工具，并应上升到起重臂下侧2-3m处。塔吊上所有控制开关扳到停止点(零位)，锁上操作室，拉断电源总开关。(8)、塔吊如发现火警首先应拉开电源总闸，并用不导电的灭火器材扑灭之，严禁用水救火。(9)、塔吊严禁斜吊、拉吊和吊物时猛起猛落或拔除地下埋物。3）、其它机械使用的安全措施(1)各种机械安装前进行安全交底，安装后应由专业机电人员和安全人员验收合格后才能投入使用。(2)各种机械每天使用之前，都应提前进行检查，确定运转是否正常。(3)卷扬机安装在竖实平整视线良好的地方，机座下用方木垫实，并搭设防砸、防雨工作棚。使用前经常检查刹车制动是否灵敏，卷扬机、井架、吊盘有无异常，经检查试动转合格后，方准操作。机手必须持证上岗操作。吊盘前后设防护门。工作完后，拉闸断电，锁好闸箱。(4)木工操作的圆盘锯，其防护罩、分料器、防护档板均配置齐全。操作人员工作时不准戴手套、袖口扎紧、不得站在锯片旋转的切线方向。电锯棚内禁止吸烟。工作完后，清除机械四周锯木和碎木，防止失火。(5)钢筋冷拉作业区，设置专业防护区。钢筋切断机操作前应检查漏电保护器、刀片是否牢固、电源接一是否正确。使用前应空车运行，确认无异常
