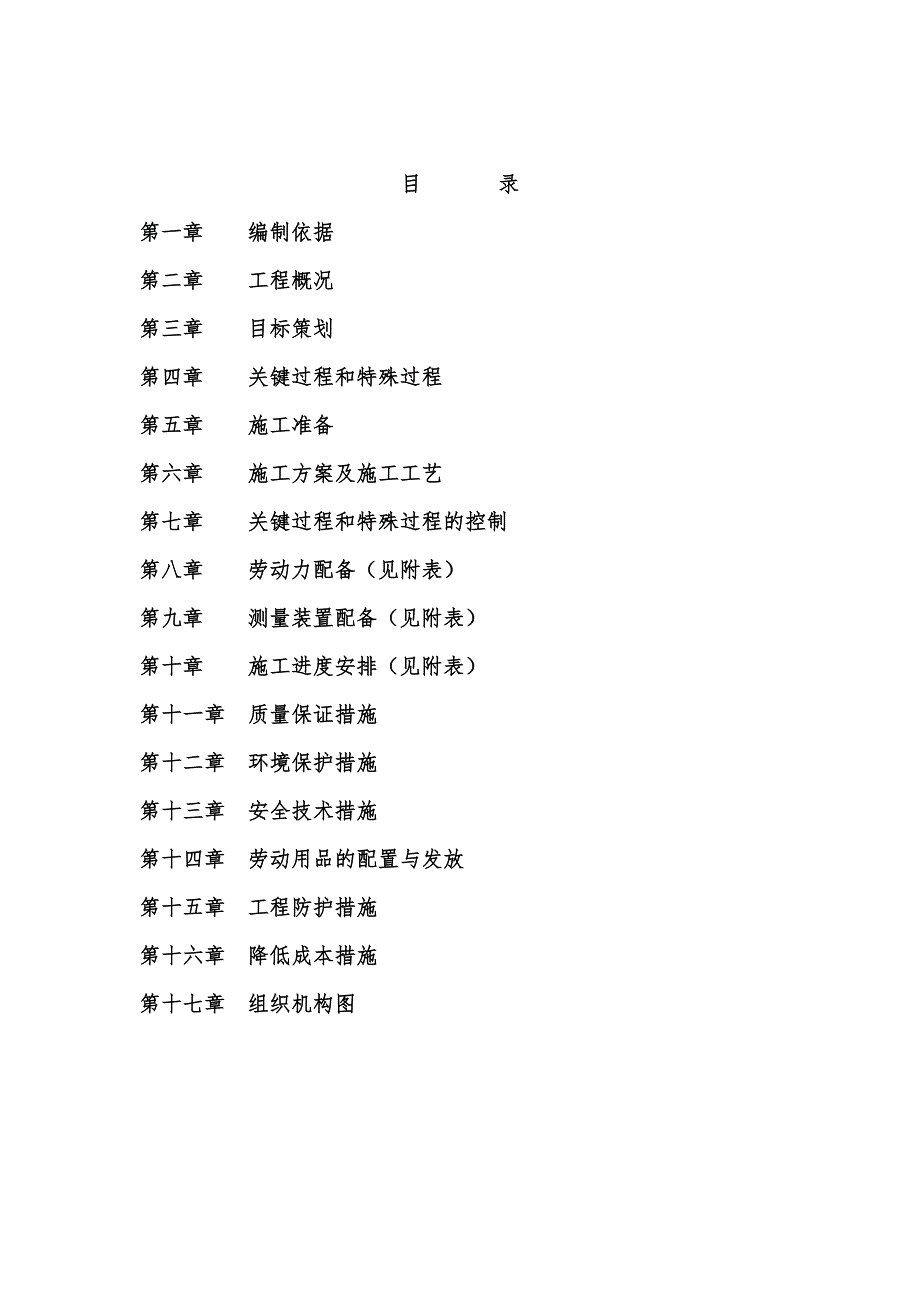

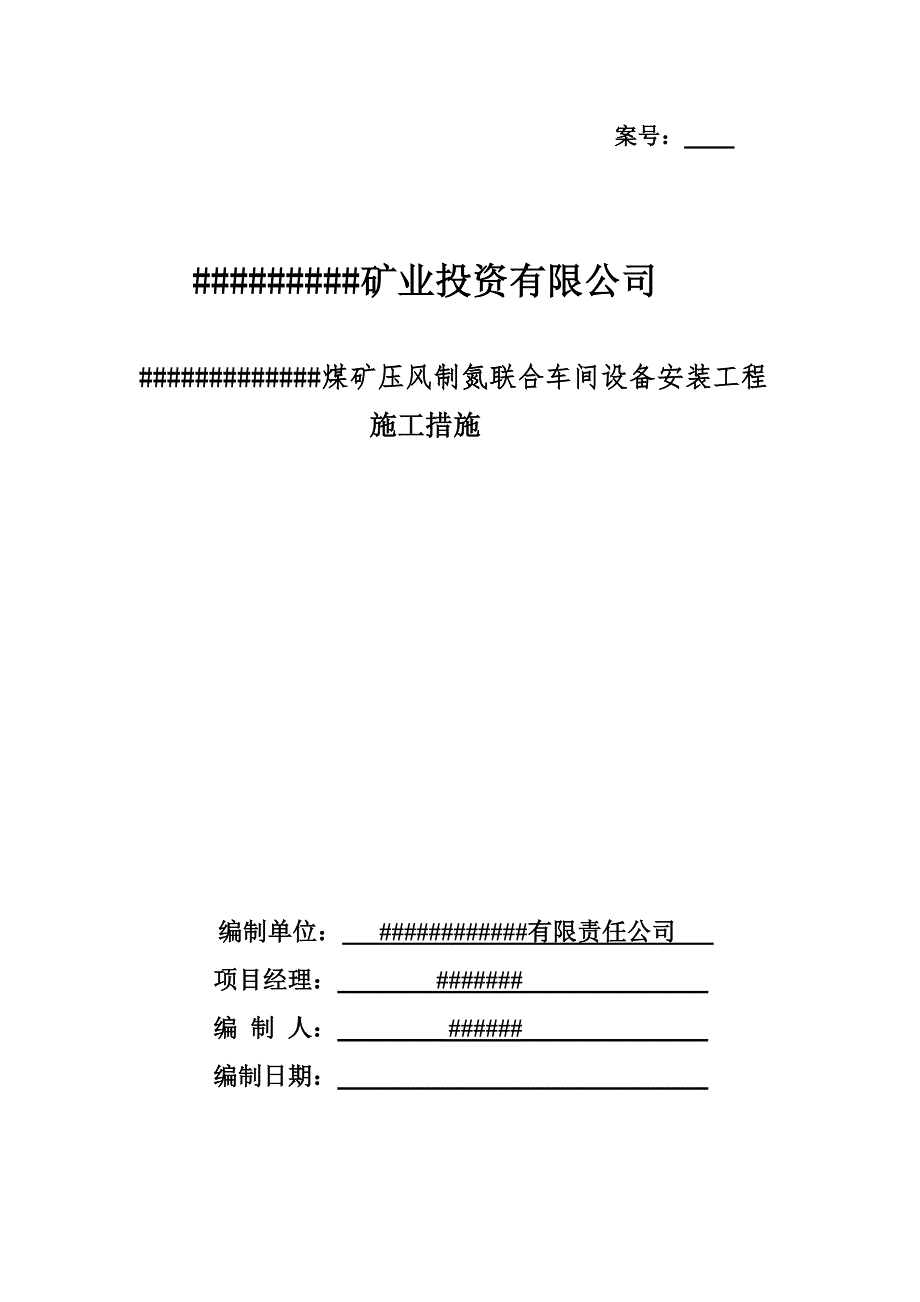

1、案号： #矿业投资有限公司#煤矿压风制氮联合车间设备安装工程施工措施 编制单位： #有限责任公司 项目经理： # 编 制 人： # 编制日期： 目 录第一章 编制依据第二章 工程概况第三章 目标策划第四章 关键过程和特殊过程第五章 施工准备第六章 施工方案及施工工艺第七章 关键过程和特殊过程的控制第八章 劳动力配备（见附表）第九章 测量装置配备（见附表）第十章 施工进度安排（见附表）第十一章 质量保证措施第十二章 环境保护措施第十三章 安全技术措施第十四章 劳动用品的配置与发放第十五章 工程防护措施第十六章 降低成本措施第十七章 组织机构图第一章 编制依据1、国家、行业及地方有关政策、法律、法

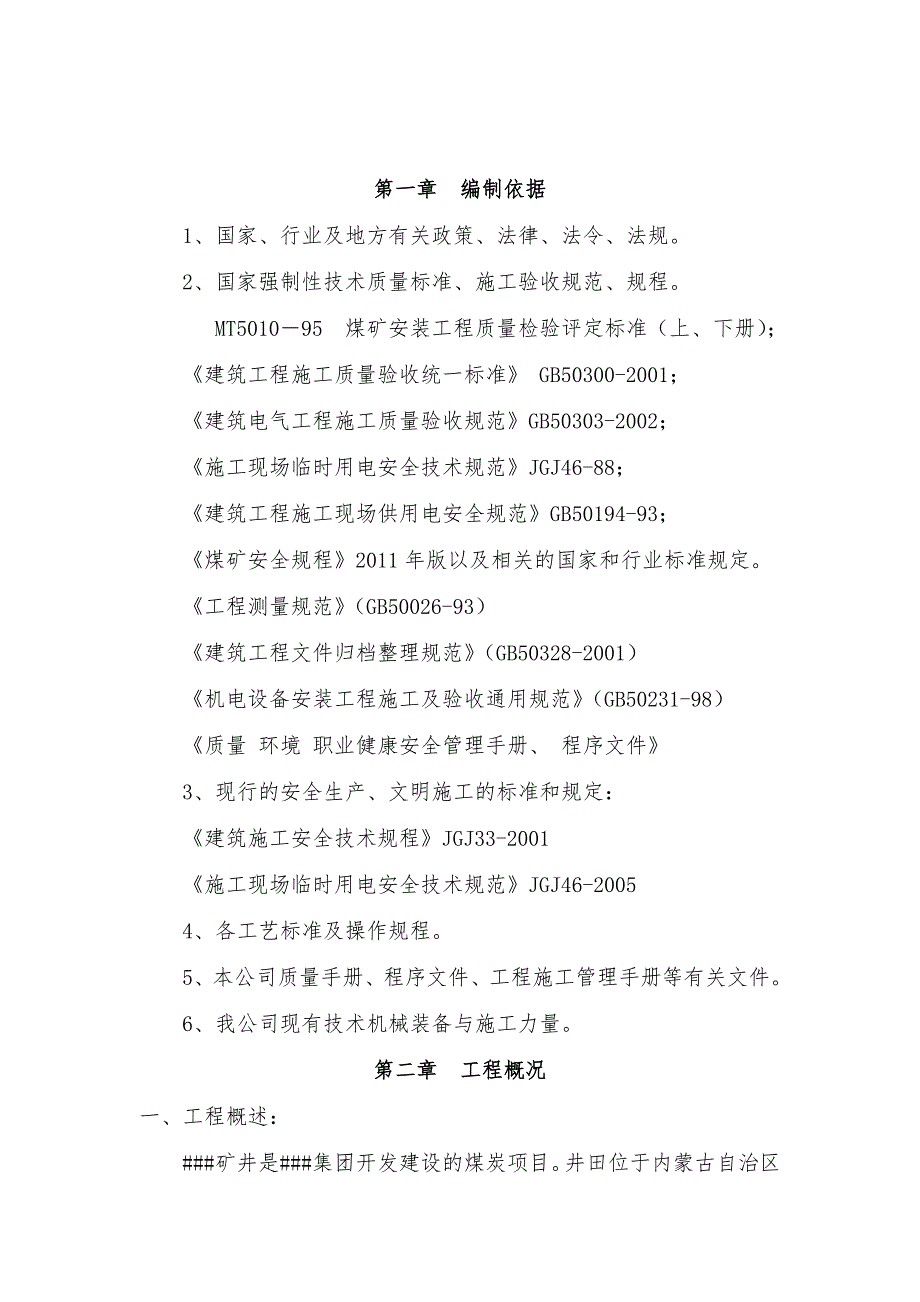

2、令、法规。2、国家强制性技术质量标准、施工验收规范、规程。 MT501095煤矿安装工程质量检验评定标准（上、下册）；建筑工程施工质量验收统一标准 GB50300-2001；建筑电气工程施工质量验收规范GB50303-2002；施工现场临时用电安全技术规范JGJ46-88；建筑工程施工现场供用电安全规范GB50194-93；煤矿安全规程2011年版以及相关的国家和行业标准规定。工程测量规范（GB50026-93）建筑工程文件归档整理规范（GB50328-2001）机电设备安装工程施工及验收通用规范（GB50231-98）质量 环境 职业健康安全管理手册、 程序文件3、现行的安全生产、文明施工的
3、标准和规定：建筑施工安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-20054、各工艺标准及操作规程。5、本公司质量手册、程序文件、工程施工管理手册等有关文件。6、我公司现有技术机械装备与施工力量。第二章 工程概况一、工程概述：#矿井是#集团开发建设的煤炭项目。井田位于内蒙古自治区#市境内，距#镇约13km，306省道穿过井田东北部。井田南北长约14.5km，东西宽约8.5km，井田面积为约81.6215km2。矿井设计生产能力800万吨/年，服务年限约75年，采用斜立井混合开拓方式，设计主斜井、副立井和风立井三个井筒。二、 工程量：1、压风、制氮车间设备安装变压吸附制
4、氮装置 3套，增压机 3台，储氮罐 3台，ZK-1000中控系统 2套；螺杆空气压缩机 6套，储气罐 6套，监控后台 2套。 2、压风、制氮车间配电安装高压开关柜 14台；低压开关柜 8台；直流屏 1台；逆变电源装置 1套等设备。第三章 目标策划（一）、质量目标策划我们将精心组织施工，确保工程质量一次验收合格，本工程经施工完成，竣工交付使用时质量达到下述目标：1、工程一次验收合格，分部分项合格率为100，验收合格率为100。争创优良工程。2、顾客满意度达到95。（二）、职业健康安全目标策划1、本工程死亡率为零，重伤率为零。2、本工程轻伤率为每月1。3、不出现重大伤亡事故，无特种机械设备及机械设
5、备事故。4、对从业人员职业健康安全方面的法律、法规相关知识及技能培训率达到100；对从业人员定期进行健康体检；对从事职业健康安全关键岗位的人员定期进行职业病检查（三）、环境目标策划1、临时场所扬尘达到国家环境质量标准总悬浮颗粒物TSP0.3毫米/立方米（国家三级标准）；2、固定区域及临时场所的生活垃圾要求分类堆放、处理，施工垃圾按业主和当地政府要求堆放、处理；3、固定区域及临时场所的生活废水排放达到国家污水综合排放标准，PH = 69；临时场所施工废水排放达到国家污水综合排放标准PH = 69，悬浮物（SS）400毫克/升；（四）、工期目标本工程计划施工工期为20 天。我们将周密安排周计划，与
6、有关单位密切配合，在保证质量的前提下实现该工期目标。第四章 关键过程和特殊过程本工程的关键过程为：测量放线第五章 施工准备一、施工准备1、组织所有施工人员认真熟悉设备技术文件要求，在工程施工前，对各工序的施工人员进行必要的岗位培训，同时，并对其进行技术、质量、安全交底，预防发生安全质量事故。 2、施工现场平整场地、修理道路，使之具备起重设备、车辆通行的条件。 3、及时与矿方联系，做好现场施工人员生活、生产、办公设施的搭建。合理的布置用水、用电及现场排水。4、组织劳力、机具、设备三大材料进场，提前做好设备及其它料源的落实。5、接好临时施工电源，解决好现场看场人员的住宿问题。二、施工测量根据建设单
7、位提供的测量基准点引测施工所需的控制点，控制点的设立要便于工程施工需要，精度要符合国家的有关标准。施工过程中的测量结果要有记录，计算准确。三、机械配备根据本工程工程量及我单位的综合施工能力，拟在本工程中配备性能良好、数量足够的机构、中小型施工机具。四、施工组织机构我部将严格按照项目法施工，建立以项目经理为首的领导班子，组织一支懂得技术、会经营、善管理的管理人员队伍，以及一支技术含量高、施工方法先进的专业施工队队组，严格管理，确保重点。第六章 施工方案及施工工艺一、空气压缩机安装：1、环境及通风要求 1)空压机要产生大量的热，为此，空压机必须放在有足够通风的房 间里。2)为便于维护，空压机周围各
8、需要0.9米的空间，控制面板前必须留出1.1米净空间。两台机组之间建议留有1.5米左右的间距。3) 空压机必须把排出的热空气用排风罩或风道引之室外，并且应防止热空气被再次循环吸入。风道或风罩的截面应等于或大于空压机罩壳上方热空气排口的面积，否则将影响热空气顺畅排出。风道或风罩的长度不应超过排风扇所允许增加的压头（6.3毫米水柱）。2、 地基要求 （1）空压机主机体积小、重量轻、无往复惯性力和振动，所以机组可安装于任何能支撑其重量的水平地面上，无需作坚固的基础和预埋地脚螺栓。为了避免共振声音的传播，建议在机组底下，垫一层硬橡胶或软木垫。（2）压缩机到货，开箱之前应检查其包装，在运输过程中是否完好
9、无损。确保压缩机各个部件及附件(随机出厂文件及备件)的完整。如果发现有损伤现象，应让承运人签署承认，并通知当地保险公司索赔。2、 安装场所： （1）压缩机应安置在干净、无尘埃且空气中不含毒气、易燃、易爆气体及通风良好的场合（上排热风，下进冷空气）。 （2）空压机必须安装在室内（如果安装在室外，需修建工棚以保护机组各个部件），照明亮度要利于操作及维修。 （3）如室外环境差，灰尘多，应将房间空气进气口处加粗效过滤网，降低室内灰尘含量，并方便维修工作。 （4）环境温度必须高于5，确保润滑油能正常的循环。 （5）空压机周围必须留有一定的空间，距墙面1、5米为好，以便操作人员日常操作、维护及检修工作。
10、(6）热量回收，压缩机大约有85%的输出功率能以热空气的形式加以回收，所以安装压缩机时对这部分能量应加以考虑，热空气的出口，设计在螺杆压缩机机罩顶板的上方，便于连接管道。 3、基础与配管 （1）压缩机并不要求特殊基础，因为压缩机在运行时基本没有振动，唯一的要求就是将压缩机安放于水平坚硬的地面上。 （2）配置 1）管径配置要适合压缩气体的流速要求，使管路压力降不得超过空压机设定压力的5%，线路中尽量减少阻力系数大的元件，管路较长时，最好选用比设计值大的管径。 2）避免管路中的冷凝水沿管路流至工作机器或气动元件中，应在其前端设置气水分离装置及排污装置。 3）压缩机出口处，应安装单向阀、截止阀，其后
11、应有一压力取样口脐子为Rc1/4，有一Rc3/4脐子，维护用Dg20的截止阀，以便接软管，保养工作用。 4、电器安装要求及安全规范 （1）根据压缩机组需用输入功率要求，正确选用电源线径，当电源线路长时，需考虑线路损失，此时要考虑线径加大（避免压缩机不能正常启动）。 （2） 大排气量压缩机应考虑单独一套供电系统，以免在压缩机启动时影响其它设备正常工作。 （3） 无油双螺杆空压机配电时须确认电源电压应与压缩机额定工作电压一致。 （4） 无油双螺杆压缩机组必须做好可靠接地线，防止因漏电而造成危险。 （5） 开机前，必须检查电机是否按规定方向旋转，严禁电机反向运转，避免造成主机重大损失。 （6） 检查
12、油面是否缺少，必须知道该机使用的专用压缩机油标号，以备常用。 二、电气安装：1、运到现场的设备均应有出厂合格证和必要的厂家技术文件，检查设备型号，规格符合设计要求，外观良好，无损坏、变形等缺陷。2.配电柜安装前，检查基础槽钢平直度和水平度，符合要求方可组立。3. 配电柜安装前，检查瓷件是否有裂纹、瓷釉损坏、缺损等缺陷。4.配电柜安装时，先将其中一台找正，然后组立其它盘、柜，以此为标准，将两侧其余柜盘依次调整。5. 配电柜安装后，有地脚螺栓的，用螺栓与基础型钢固定，未有地脚孔的用电焊点焊。6. 配电柜的试验、整定结果必须符合设计要求或电气试验规定。7. 配电柜送点无异常现象，仪表和声光信号齐全、
13、清晰。8.接地装置敷设：a) 接地利用建筑本身接地系统，要求接地电阻小于4欧姆，如达不到要求应采取增加接地极等其它降低接地电阻方法。b)敷设位置不应妨碍设备的拆卸和维修。c)接地线的连接采用焊接，焊接必须牢固无虚焊，且焊接处需做防腐处理。d)接至电气设备上的接地线，应用镀锌螺栓连接，且必须直接与接地干线相连。8.断路器和操动机构的联合动作，应正确可靠，无卡阻现象、分合闸批示正确。9、母线表面应光洁平整，不应有裂纹、折皱现象。10、封闭母线连接完毕后，作好隐蔽工程记录。11、外表检查有无机械损伤，锈蚀。12、成套配电柜安装按到货柜的实际尺寸加工制安基础槽钢，调整无误后固定牢。13、按设计图纸要求
