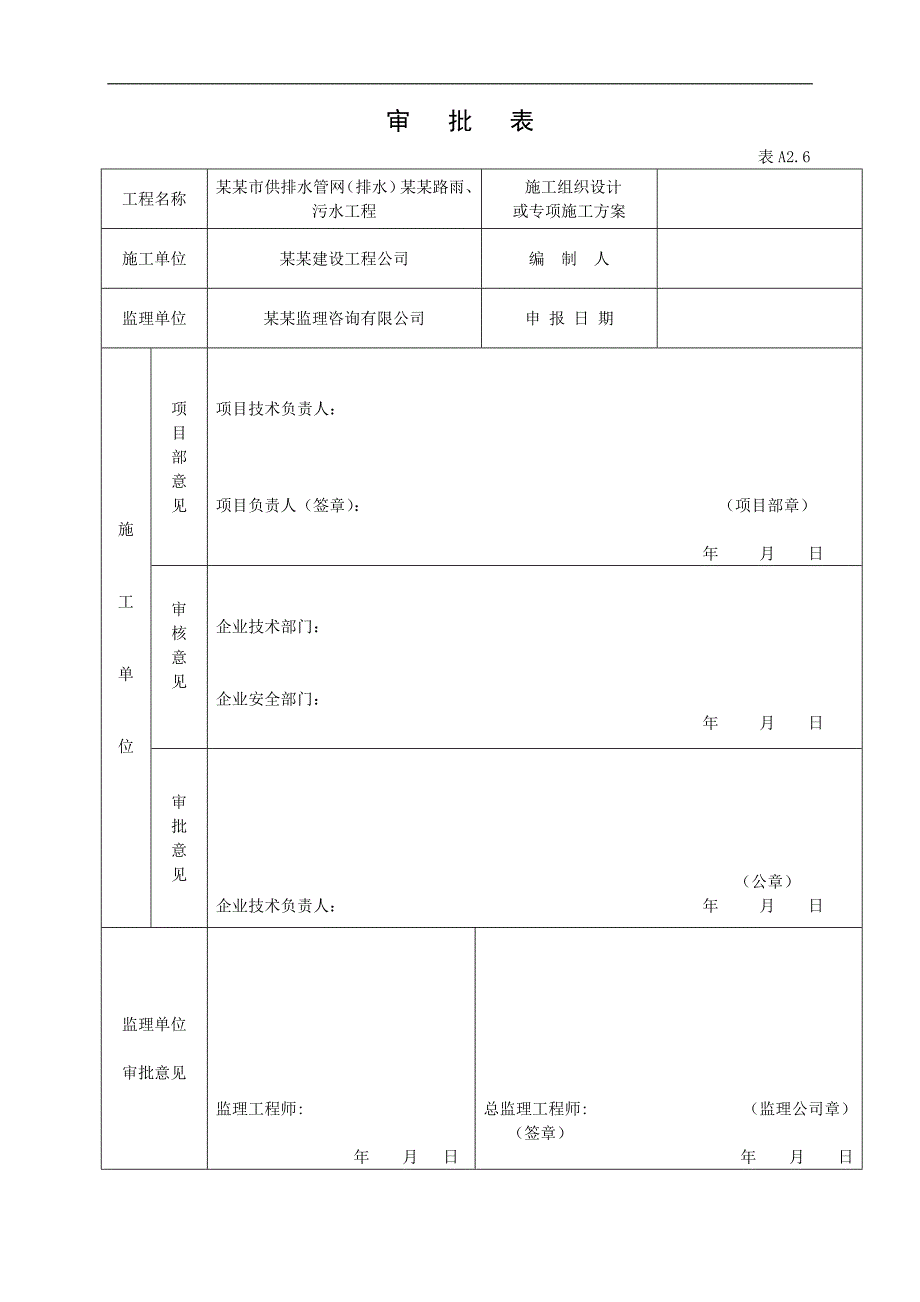

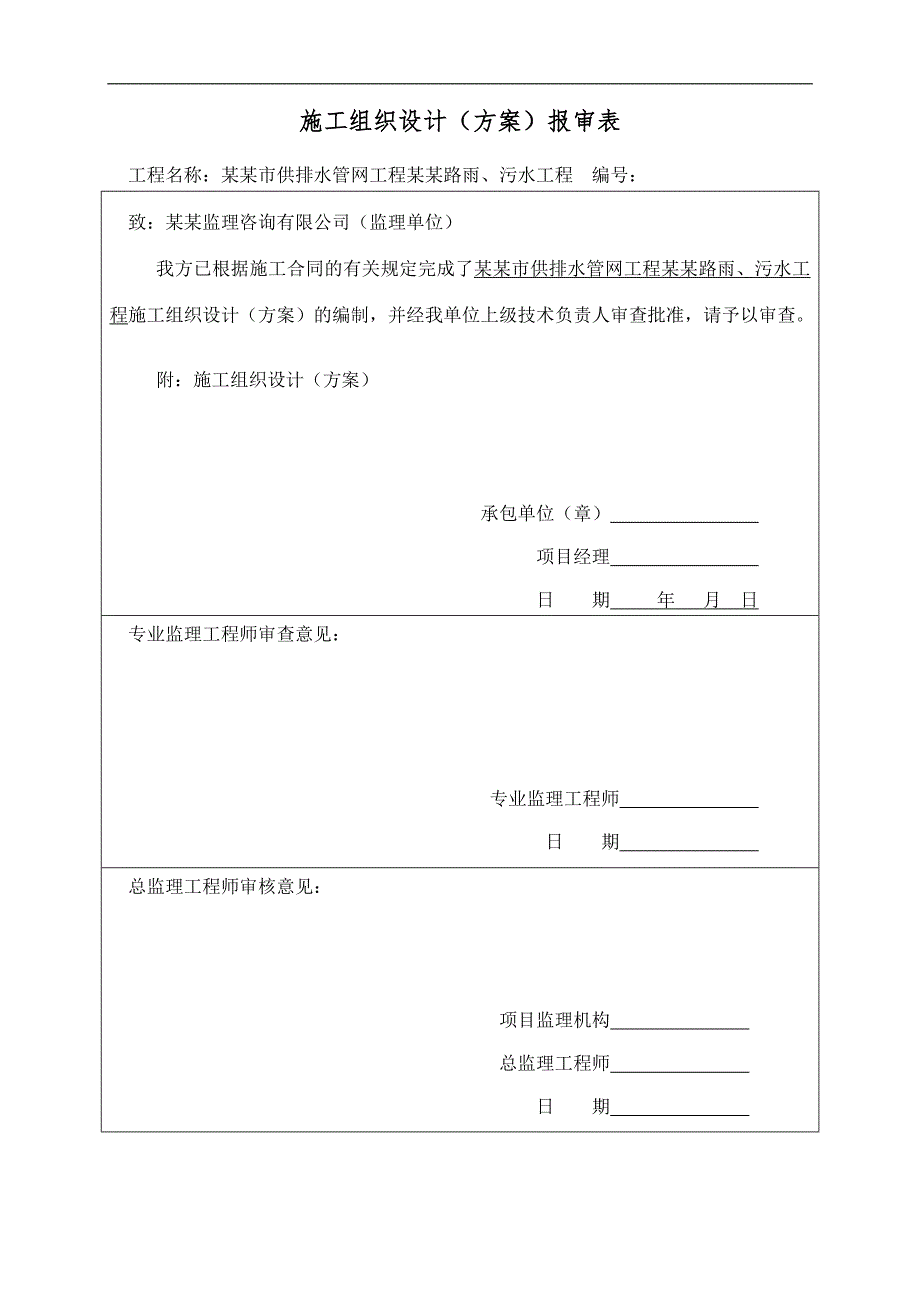

1、某某市供排水管网（排水）某某路（大添路苏力德街）雨、污水管道施工组织设计某某建设工程公司施工组织设计（方案）报审表工程名称：某某市供排水管网工程某某路雨、污水工程 编号： 致：某某监理咨询有限公司（监理单位）我方已根据施工合同的有关规定完成了某某市供排水管网工程某某路雨、污水工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章） 项目经理 日 期 年 月 日 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 审 批 表表A2.6工程名称某某市供排水管网（排水）某某路雨、污水工程
2、施工组织设计或专项施工方案施工单位某某建设工程公司编 制 人监理单位某某监理咨询有限公司申 报 日 期施工单位项目部意见项目技术负责人： 项目负责人（签章）： （项目部章） 年 月 日审核意见企业技术部门：企业安全部门： 年 月 日审批意见（公章）企业技术负责人： 年 月 日监理单位审批意见监理工程师: 年 月 日 总监理工程师: （监理公司章）（签章） 年 月 日目 录一、设计依据 1二、设计采用规范 1三、工程概况 2四、施工组织管理机构 4五、拟投入主要施工机械设备表 5六、总体施工方案、技术措施 6七、工期保证措施 11八、质量保证措施 13九、安全生产及文明施工保证措施 15十、文明
3、施工措施及目标 17十一、降低工程造价措施 18十二、降低环境污染和噪音措施 19十三、冬雨期施工措施 20十四、施工技术，质量通病的防治措施 20十五、合理化建议 22 某某市供排水管网（排水）某某路雨、污水管道施工组织设计一、 设计依据1、 某某城市雨水专项规划（批复稿）某某市市政工程设计研究院总院2012.03；2、 2013年中心城区供排水管网改造项目计划表，某某市排水管网发展有限责任公司，2012.113、 某某城市供排水管网工程测量成果，电子文件内蒙古自治区地质测绘院，2013.03；4、 某某城市供排水管网工程详细地质勘查报告，内蒙古自治区城镇建设水文中心，2013.03；5、
4、市政公用工程设计文件编制深度规定，建设部，2004.03；6、 呼市中心城区交通改善工程某某路（大添路苏力德街）道路施工图设计，重庆中设工程设计股份有限公司，2011，047、 其它相关文件及会议纪要。二、 设计采用规范1、室外排水设计规范（2011年版） GB 50014-2006；2、城市工程管线综合规划规范 GB/T50289-1998；3、市政排水管道工程及附属设施 06MS201；4、城市道路质量通病防治系列图集 津07SSZI；5、给水排水工程埋地预制混凝土圆形管管道结构设计规程 （CECS143：2002）6、给水排水工程管道结构设计规范 （GB50332-2002）；7、室外给
5、水排水和燃气热力工程抗震设计规范 （GB50032-2003）；8、建筑地基基础设计规范 （GB5007-2011）；9、建筑结构荷载规范 （GB50009-2001）（2006年版）；10、建筑地基处理技术规范 （JGJ79-2002）11、混凝土结构设计规范 （GB50010-2010）12、混凝土和钢筋混凝土排水管 （GB/T 11836-2009）;13、给水排水管管道工程施工及验收规范 GB 50268-2008；14、总图制图标准 GB/T50103-2010；15、其他相关的各种规范和标准。三、工程概况1、本工程为某某市供排水管网（排水）某某路（大添路-苏力德街）雨、污水工程，双
6、侧雨水干线管径为d600-d1000，长度约1.84Km,污水管径d400，总长度0.916Km。雨、污水管道是改善环境、造福人民、提高城市居民健康水平的绿色工程。建设单位：某某市供排水管网发展有限责任公司监理单位：某某监理咨询有限公司设计单位：某某市市政工程设计研究总院建设地点：某某市我们本着科学组织、统筹兼顾、合理调配、精心安排的原则组织施工，充分做好施工的前期各项准备工作。根据工程特点，调集具有类似施工经验的施工队伍，选择先进的、成熟的施工工艺和先进的机械设备，采用先进的施工组织管理技术统筹规划，合理安排，科学配置生产要素，组建功能匹配良性动作的生产线，严格按ISO9000质量体系标准及
7、质量管理程序，对施工现场实施动态管理和严密控制。2、主要工程量：（1）施工现场树木、杂草众多，场地不平整；现场树木砍伐及运离、清除杂草、清运垃圾，平整场地。（2）雨水主管道管径为DN500、DN600，管道采用钢筋混凝土级承插管，接口采用橡胶密封圈承插接口。基础采用粗砂基础（厚度为20cm）。雨水检查井55座，双算雨水口63座。雨水联接支管采用D300钢筋砼管。（3）污水主管道管径为DN400，管道采用级钢筋混凝土管，接口采用橡胶圈承插接口。基础采用天然地基，地基承载力特征值不小于120KPa。污水检查井37座。3、工程质量：达到国家验评标准4、开工日期：某某年 月 日，竣工日期：某某年 月
8、日。四、施工组织管理机构项目经理： 施工员： 安全员： 质检员： 材料员： 试验员： 五、拟投入主要施工机械设备表机械名称类型、型呈需 要 量使用起止时间备 注单 位数 量挖掘机WY100台2汽车起重机QY16辆3压路机CA30D台8水 泵5.5F台5发电机120KW台1搅拌机JS500台1履带式推土机120马力台1自卸汽车5M3辆6冲击钻机22KW台3备用装载机50A台2蛙式打夯机Hw-60台5钢筋切割机J3G400台2混凝土振捣器D50台2交流电焊机BX-500台5全站仪BTS-820台1经纬仪DJD-C台2水准仪DS3台2塔尺LF-3S2钢卷尺50M5核子密度仪MC-31土木试验仪器设备
9、1兆欧表21C-38MM2绝缘电阻测试仪NF2511A2万用表V-2014绝缘摇表500V3其它设备按需六、总体施工方案、技术措施雨、污水管道施工，各满足条件的路段同时施工，先施工较深的污水管道，再施工雨水管道，每段施工均从下游开始。 雨、污水管道施工工艺框图定位放线地下设施交底沟槽开挖管槽基础基底夯实井壁管道铺设井盖闭水试验(污水)沟槽回填1、定线根据业主及设计部门提供的水准点及坐标桩，用全站仪测出管道轴线控制桩，先测出主管中心线，后测出支管中心线，并严格按图线控制点进行放线，主干线及各转角应在地上定位，支线可按主干线定位方法，管线中的构筑物待管线定位后用钢尺丈量的方法来确定。严格控制好沟槽
10、底的平面位置及高程。2、 沟槽土方2、1 按照土质情况，确定放坡系数，结合施工的方便，以确保工程质量和安全。采用机械挖土，确保槽结构和土壤不被扰动和破坏。挖至设计标高5-10cm可停挖，用人工清槽后平整沟底。开挖整平后通知有关部门进行验槽，承载力必须大于150KPa。若遇见软弱地基时，优先采取换填方式处理；若遇地下水时，沿坑底两边基础范围外挖集水沟和集水坑，然后用水泵排除坑外，抽水时有专人负责维护集水沟和集水坑，使其不淤不堵，能不停地将水排出。挖出的土方应根据下管的需要、施工环境、交通条件等，妥善安排存放位置，多余土方现场平衡。槽边单向堆土高度不大于1.5米，距沟槽边缘的距离不得小于0.8米。
11、若施工时有施工机具或车辆通行，其堆土边至槽缘边的距离应根据运输工具而定。若遇到土质不稳定边坡，应及时用草袋围堰或板支撑，应根据挖槽具体情况而定，尽量减少边坡土塌方。2.2基底夯实 沟槽挖至设计标高后，应进行槽底用蛙式打夯机夯实,80公分以上的管槽槽底用重型振动机碾夯实,确保达到设计要求承载力.2.3管道基础施工：雨、污水管道0.7m管顶覆土厚度3.0m时，管道采用120砂基础；3.0m管顶覆土厚度7.0m时，管道采用180砂基础；雨水口连接管采用180混凝土基础，满包混凝土加固。管道连接材料、接口形式以及管道与检查井连接方式必须满足给排水管道施工及验收规范（GB50268-2008）中要求。基础材料要选用级配合理的原材料,铺设时应严格按照标准图纸进行,其宽度和厚度用人工找平夯实，以确保其稳定密实度。2.4铺管： 铺管由下游向上游进行，铺设在平缓地段承插口管道，承口一般朝来水的方向，斜坡地段承口朝坡。安管时，采用自行研制的专用安管机，用15T吊车配合安装，一次就位。
