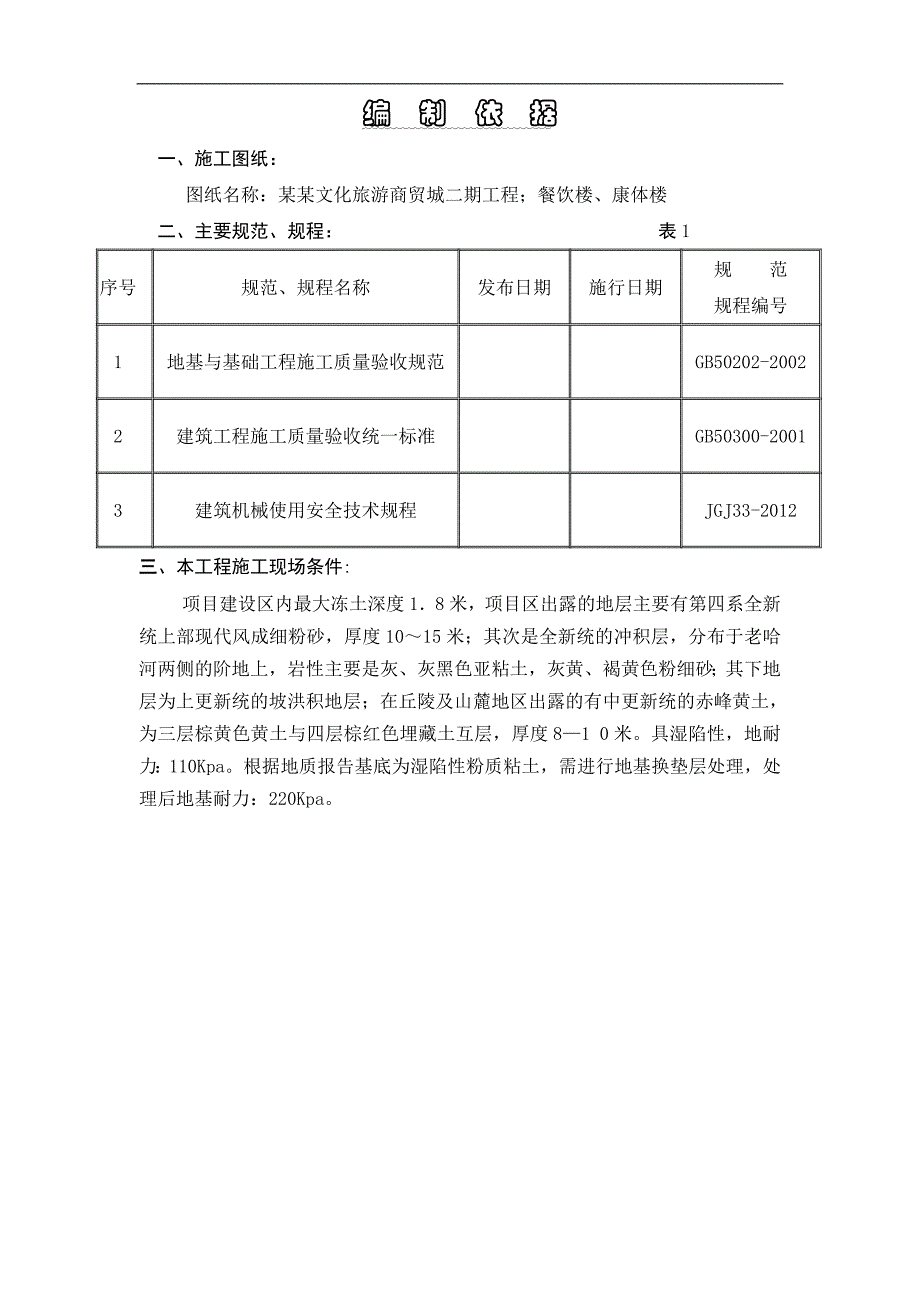

1、目 录1、 编制依据 第2页2、 工程概况 第3页3、 施工工艺 第4页4、 土方施工方案 第4-13页5、 钢筋施工方案 第1315页6、 模板施工方案 第1520页7、 地下室混凝土施工方案 第2022页编 制 依 据一、施工图纸： 图纸名称：某某文化旅游商贸城二期工程；餐饮楼、康体楼二、主要规范、规程： 表1序号规范、规程名称发布日期施行日期规 范规程编号1地基与基础工程施工质量验收规范GB50202-20022建筑工程施工质量验收统一标准GB50300-20013建筑机械使用安全技术规程JGJ33-2012三、本工程施工现场条件:项目建设区内最大冻土深度18米，项目区出露的地层主要有第

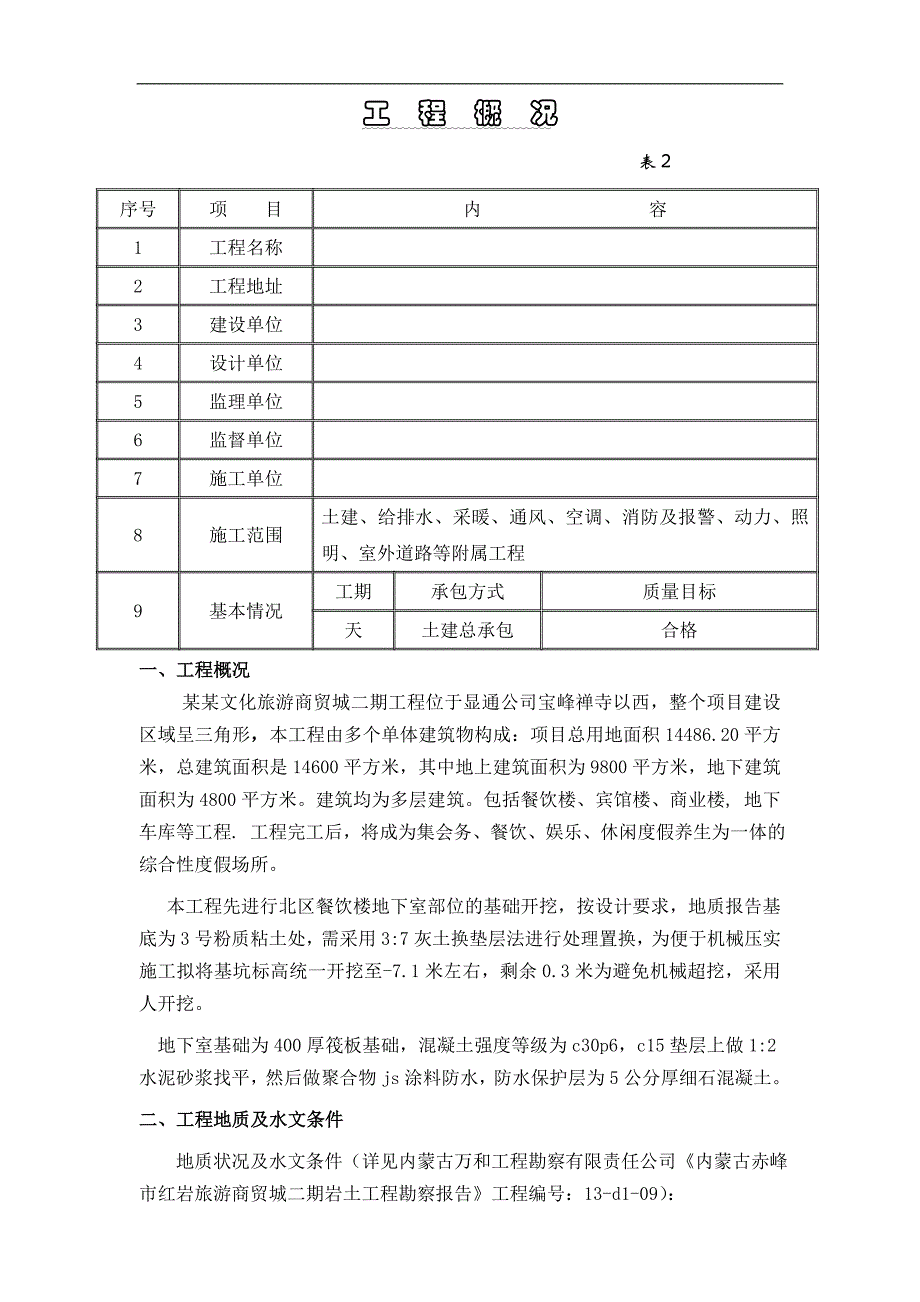

2、四系全新统上部现代风成细粉砂，厚度1015米；其次是全新统的冲积层，分布于老哈河两侧的阶地上，岩性主要是灰、灰黑色亚粘土，灰黄、褐黄色粉细砂；其下地层为上更新统的坡洪积地层；在丘陵及山麓地区出露的有中更新统的赤峰黄土，为三层棕黄色黄土与四层棕红色埋藏土互层，厚度81 0米。具湿陷性，地耐力：110Kpa。根据地质报告基底为湿陷性粉质粘土，需进行地基换垫层处理，处理后地基耐力：220Kpa。工 程 概 况 表2序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6监督单位7施工单位8施工范围土建、给排水、采暖、通风、空调、消防及报警、动力、照明、室外道路等附属工程9基本情况工期承包
3、方式质量目标天土建总承包合格一、工程概况某某文化旅游商贸城二期工程位于显通公司宝峰禅寺以西，整个项目建设区域呈三角形，本工程由多个单体建筑物构成：项目总用地面积14486.20平方米，总建筑面积是14600平方米，其中地上建筑面积为9800平方米，地下建筑面积为4800平方米。建筑均为多层建筑。包括餐饮楼、宾馆楼、商业楼, 地下车库等工程. 工程完工后，将成为集会务、餐饮、娱乐、休闲度假养生为一体的综合性度假场所。 本工程先进行北区餐饮楼地下室部位的基础开挖，按设计要求，地质报告基底为3号粉质粘土处，需采用3:7灰土换垫层法进行处理置换，为便于机械压实施工拟将基坑标高统一开挖至-7.1米左右，
4、剩余0.3米为避免机械超挖，采用人开挖。 地下室基础为400厚筏板基础，混凝土强度等级为c30p6，c15垫层上做1:2水泥砂浆找平，然后做聚合物js涂料防水，防水保护层为5公分厚细石混凝土。二、工程地质及水文条件 地质状况及水文条件（详见内蒙古万和工程勘察有限责任公司内蒙古赤峰市红岩旅游商贸城二期岩土工程勘察报告工程编号：13-d1-09）：1、地质条件项目建设区内最大冻土深度18米，项目区出露的地层主要有第四系全新统上部现代风成细粉砂，厚度1015米；其次是全新统的冲积层，分布于老哈河两侧的阶地上，岩性主要是灰、灰黑色亚粘土，灰黄、褐黄色粉细砂；其下地层为上更新统的坡洪积地层；在丘陵及山麓
5、地区出露的有中更新统的赤峰黄土，为三层棕黄色黄土与四层棕红色埋藏土互层，厚度81 0米。具湿陷性，地耐力：110Kpa。2、水文条件地表水系：项目区地表水系发育，主要是老哈河，英金河在项目区内与老哈河汇流，形成了本区较为发育的地表水体，多年平均径流量134亿立方米。施 工 工 艺一、 施工工艺：开挖土方（包括清理基底，挖排水沟）整片换土、垫层施工、1:2水泥砂浆找平层js聚合物防水层防水保护层底板钢筋墙、柱立筋后浇带、集水井内支模浇底板砼砼养护地下层墙、柱、梁、顶板钢筋墙、柱、梁顶板模板墙、柱、梁、板砼砼养护顶板、外墙防水回填土主体施工。二、划分施工段：根据现场施工条件，准备分二个施工段，即餐
6、饮楼和康体楼。先进行塔吊基础土方的施工，然后餐饮楼，便于下一步进入主体结构施工，最后开挖康体部位的土方。土 方 施 工 方 案第1节 基础结构设计及施工说明本工程的0.000相当于绝对标高598.60m，基础为筏板基础，基底垫层换土后标高为-6.100米基础垫层100mm，开挖方式为反铲挖掘机进行大开挖，机械开挖至-7.100标高后，预留300mm余土采用人工方式开挖至换土底标高；由于地下室基础的施工工期较长，开挖基坑拟采用放坡式大开挖，边坡按1:0.65放坡，土方开挖分三层开挖，12层为机械挖土 ,第3层预留300mm余土为人工挖土。同时采用两级分段护坡，保证基坑边坡不被雨水冲刷坍塌，因此在
7、基坑机械挖土施工结束，人工修理平整后，在边坡上采用50mm厚C25细石砼加设6250钢筋网片护坡。基坑开挖施工期间，考虑采用明沟排水措施，将基坑的积水排入集水井，在基坑设置集水井，用潜水泵将水抽出。第2节 土方开挖一、各项施工准备工作1、施工前准备（1）首先进行场地平整，测量场地平均高程，测量后进行场地平整。（2）技术人员根据平面图以及放坡系数（1:0.65），画好土方开挖操作图（详见附图）。（3）施工人员和特殊工种必须证件齐全，并经核实后方可施工。（4）在施工前仔细查阅图纸和方案，并把相关问题解决在施工前，做到施工中重点突出，施工关键控制点心中有数。（5）夜间施工照明设施：在基坑周边均匀布设
8、镝灯。（6）施工之前对相关管理人员、施工作业人员、含测量人员、焊工等进行专项施工技术和安全交底。2、施工机械设备准备机械设备投入表设备名称设备型号数量反铲挖土机1.2 m31台反铲挖掘机0.8 m31台压路机16吨1台自卸车810m38台潜水泵50YW8-46台二、土方开挖1、开挖线放样由专业测量技术人员依据开挖图，采用极坐标法依次放样上口开挖线的交点，经多方检验无误后再用平行线法放样开挖下口线。最后在开挖范围外作好开挖控制桩并保护，作为开挖控制的依据。2、机械挖土（1）开挖过程中遵循先边缘后中间的方法，并预留好汽车坡道。（2）坑底留300mm厚土层人工清底，以减少雨水和太阳暴晒对土层的扰动。
9、（3）开挖过程中随时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。（4）如果到达坑底后发现基底土层与地勘资料不一致立即通知业主、监理、设计以及地勘部门，以便及时采取措施。（5）土方开挖完成后全部堆放在甲方指定的位置。测量定位机械进场土方开挖人工修边坡护坡30cm人工挖土基底平整。三、基坑排水在基底的四周设置排水明沟，将水排向集水井，再利用放置在集水井中的潜水泵将水抽出基坑外。四、技术质量保证措施1、土方开挖质量保证措施（1）土方施工设专人指挥，技术员进行书面交底。（2）挖土机司机必须要持证上按照开挖灰线施工。（3）测量员随时测量，保证基底标高，槽底土壤不得扰动
10、。（4）夜间施工有足够的照明。2、质量问题的处理如发生质量问题，立即口头上报监理，并在4小时内递交有关质量问题的书面详细报告，内容包括时间、部位、细节描述、产生原因、处理措施等。土方开挖过程中，若基坑变形突然加大，应立即停止开挖，并及时回填，或在其背后进行挖土卸荷，以保证基坑的稳定。开挖过程中，若局部存水，可以采用明排集中，用潜水泵抽到地面排水系统。3、保证边坡稳定的措施为确保基坑开挖边坡的稳定，不产生边坡位移，在施工过程中采取以下有效措施：（1）在土方开挖整个过程中，跟踪做好边坡开挖的测量放线工作，严格控制开挖平面尺寸、开挖深度和边坡坡度。（2）土质较差部位及时调整放300宽平台做稳定处理或
11、用草袋覆盖钢管并排压实进行护坡加固。五、安全生产、文明施工保证措施1、现场设置健全的安全领导小组，全体人员应认真执行各工种的安全操作规程及有关规定。施工前，施工负责人要向操作人员做专项技术安全交底，关键部位要下技术指导书。2、施工人员进入现场要服从安全员的指挥和监督；进场施工人员必须符合政府有关劳务人员用工的有关规定及条例，证件齐全；施工人员进入现场要进行“三级”安全教育；每天班前五分钟，施工负责人必须做施工安全注意事项专项交底。3、现场电器设备要有漏电保护器，电缆应设可靠绝缘；各种机电设备均应设专人负责管理，电工持证上岗；现场用电设备必须实行三级供电，两级保护。4、夜间施工，工地应有足够的照
12、明。5、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。6、土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员跌落坑中。7、施工时，挖掘机严禁碰撞支护结构。8、施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告业主、监理，待妥善处理后方可继续施工。9、在基坑边附近作业人员，不得离基坑过近，防止意外伤人。10、推土边与边坡距离不得小于3米；大型机械行走距边坡距离不小于5米。11、未尽事宜按现场安全有关规定执行。六、文明施工措施1、所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒，保持
13、现场环境清洁。2、现场内施工人员禁止抽烟、随地大小便。3、施工机械要经常清洗，保证外表干净。4、现场要有2台备用潜水泵，遇雨时及时抽水。第3节 土方回填及灰土换填一、土方回填1、施工准备 1、材料及主要机具：回填使用的粘土含水率应符合规定。必须达到设计控制范围，方可使用。主要机具：装运土方机械用铲土机，碾压机械用蛙式打夯机，手推车、铁锹（平头或尖头）、5m钢尺、20号铅丝、胶皮管等。 2、作业条件： 施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水量控制范围、虚铺厚度和压实遍数等参数。 填土前应对填方基底和已完工程进行检查和中间验收，合格后要作好隐蔽检查和验收
14、手续。 填土前，应将基底表面上的树根、垃圾等杂物都处理完毕，清除干净，检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。 确定好土方机械、车辆的行走路线，应事先经过检查。3、质量标准 1）、主控项目： 基底处理必须符合设计要求或施工规范的规定。 回填的土料及配合比，必须符合设计要求及施工规范的规定。 回填土必须按规定分层夯压密实，环刀取样的方法及数量应符合规定。2）、一般项目：石灰粒径5mm,土料中有机物含量5%，土颗粒粒径15mm,含水率及分层厚度偏差均应符合规范要求。
