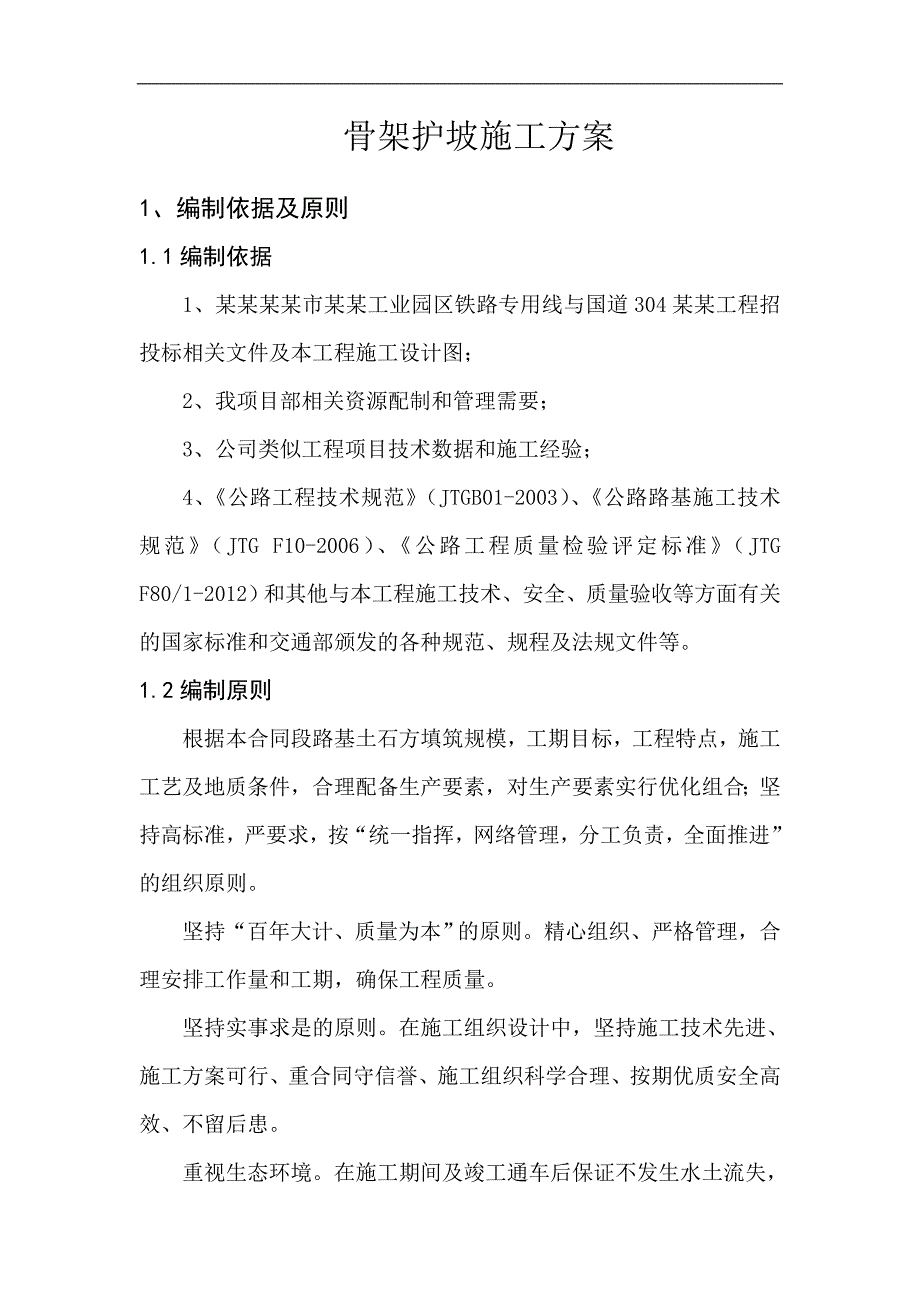

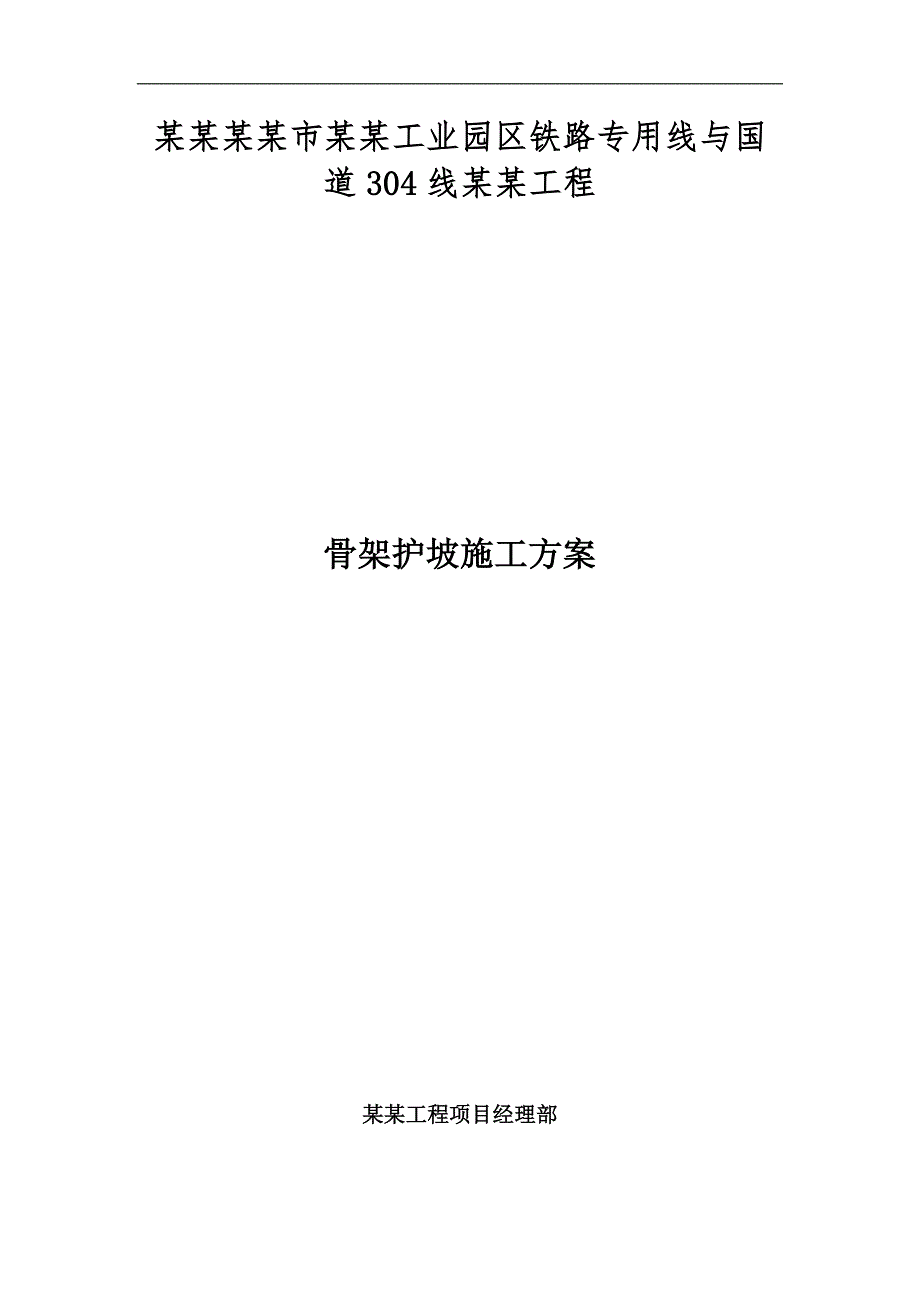

1、某某某某市某某工业园区铁路专用线与国道304线某某工程骨架护坡施工方案 某某工程项目经理部 骨架护坡施工方案1、编制依据及原则1.1编制依据1、某某某某市某某工业园区铁路专用线与国道304某某工程招投标相关文件及本工程施工设计图；2、我项目部相关资源配制和管理需要；3、公司类似工程项目技术数据和施工经验；4、公路工程技术规范（JTGB01-2003）、公路路基施工技术规范（JTG F10-2006）、公路工程质量检验评定标准（JTG F80/1-2012）和其他与本工程施工技术、安全、质量验收等方面有关的国家标准和交通部颁发的各种规范、规程及法规文件等。1.2编制原则根据本合同段路基土石方填筑

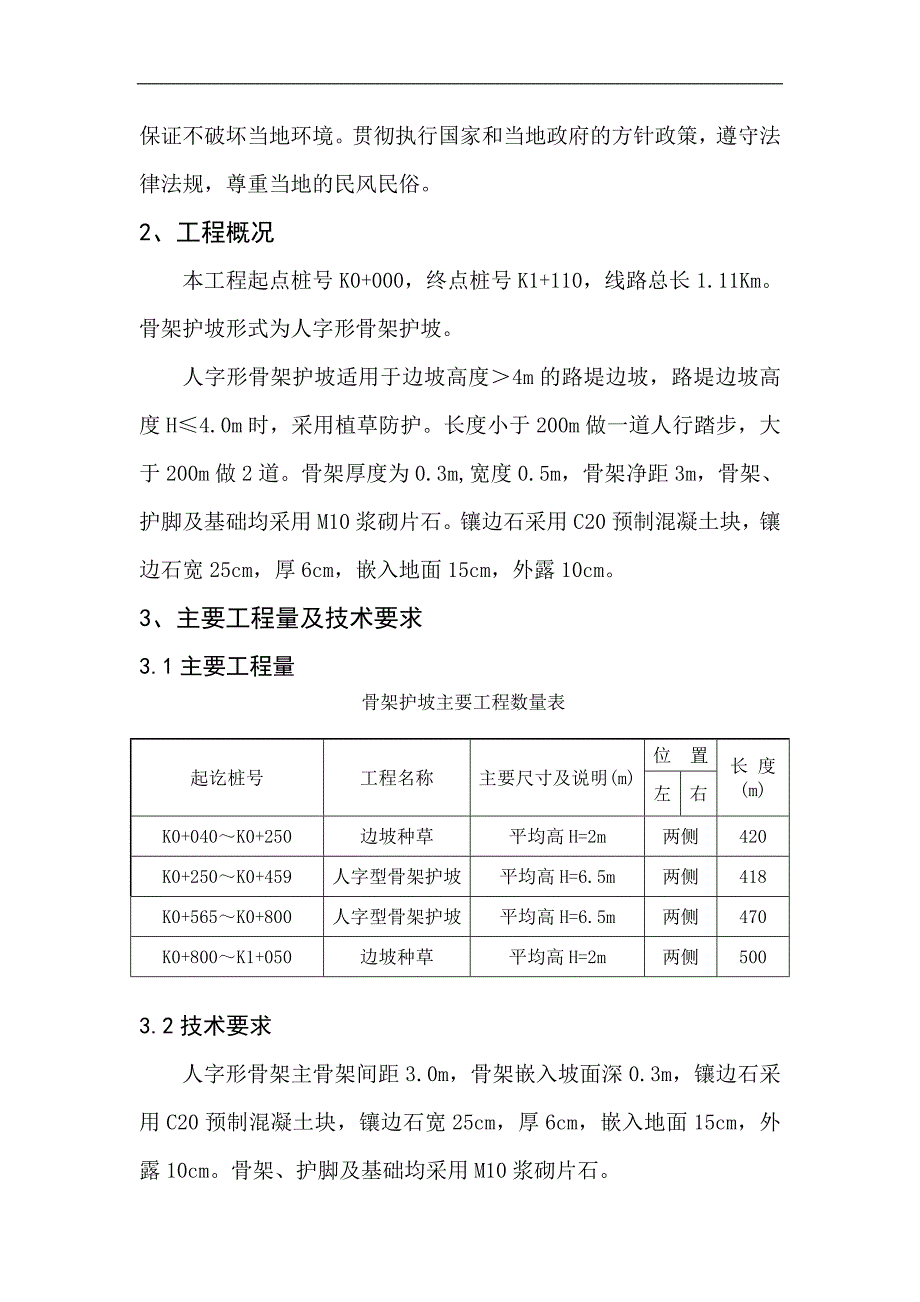

2、规模，工期目标，工程特点，施工工艺及地质条件，合理配备生产要素，对生产要素实行优化组合；坚持高标准，严要求，按“统一指挥，网络管理，分工负责，全面推进”的组织原则。坚持“百年大计、质量为本”的原则。精心组织、严格管理，合理安排工作量和工期，确保工程质量。坚持实事求是的原则。在施工组织设计中，坚持施工技术先进、施工方案可行、重合同守信誉、施工组织科学合理、按期优质安全高效、不留后患。重视生态环境。在施工期间及竣工通车后保证不发生水土流失，保证不破坏当地环境。贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。2、工程概况本工程起点桩号K0+000，终点桩号K1+110，线路总长1
3、.11Km。骨架护坡形式为人字形骨架护坡。人字形骨架护坡适用于边坡高度4m的路堤边坡，路堤边坡高度H4.0m时，采用植草防护。长度小于200m做一道人行踏步，大于200m做2道。骨架厚度为0.3m,宽度0.5m，骨架净距3m，骨架、护脚及基础均采用M10浆砌片石。镶边石采用C20预制混凝土块，镶边石宽25cm，厚6cm，嵌入地面15cm，外露10cm。3、主要工程量及技术要求3.1主要工程量 骨架护坡主要工程数量表起讫桩号工程名称主要尺寸及说明(m)位 置长 度(m)左右K0+040K0+250边坡种草平均高H=2m两侧420K0+250K0+459人字型骨架护坡平均高H=6.5m两侧418K
4、0+565K0+800人字型骨架护坡平均高H=6.5m两侧470K0+800K1+050边坡种草平均高H=2m两侧5003.2技术要求人字形骨架主骨架间距3.0m，骨架嵌入坡面深0.3m，镶边石采用C20预制混凝土块，镶边石宽25cm，厚6cm，嵌入地面15cm，外露10cm。骨架、护脚及基础均采用M10浆砌片石。3.3 材料要求1、水泥（1）采用P.O32.5普通硅酸盐水泥；（2）水泥堆垛时高度不宜大于1.52.0m，堆垛应架离底面0.2m以上，并距离四周墙壁0.20.3m，或留一通道。水泥不得露天堆放，临时露天堆放时应上盖下垫；（3）水泥的装运应有棚盖，储存应设在地势较高，周围设有排水设施
5、的地方，袋装水泥在装卸和搬运过程中不得抛掷。2、砂及砂浆（1）采用坚硬耐久、粒径在5mm以下的天然中砂或硬质岩石加工制成的机制砂,含泥量不得大于5%,有害物质含量不大于规范允许范围；（2）砂浆强度采用M10。现场机械拌制，搅拌时间自投料完算起不少于2分钟，搅拌均匀,随拌随用,砂浆的稠度做到“手握成团,落地开花”；（3）砂浆应放在灰盘上，不得直接放置在土地上；（4）现场应备好称量器具，拌制砂浆前，并严格按实验室出具的配合比进行计量，保证原材料偏差符合规范要求。3、石料（1）片石要求抗压强度不小于30Mp。质地坚硬、不易风化、无裂纹、无水锈、表面无破坏迹象、石料表面的污渍应予以清除；（2）片石形状
6、不受限制，但其中部厚度不得小于15cm。用作镶面的片石表面平整、尺寸较大，边缘厚度不得小于15cm。4、拌合水水采用自来水或干净的地表水,PH值不小于7,无腐蚀性，表面无锈迹。4.人员及机械配置4.1人员配置该段工程现场组织机构如下序号姓名职务负责事项备注1王俊涛生产经理生产负责3刘升才测量组长测量4南龙刚试验主任试验5冶贵勇路基工程师现场施工管理6张飞施工员现场施工管理4.2机械配置主要机具设备计划表序号名 称型 号单位数量备注1搅拌机350台12电动空压机XPZ25E台13风镐G10台24全站仪TOPK601台15自卸车红岩16t台16装载机柳工50台17挖掘机神钢330台15.骨架护坡施
7、工5.1工艺流程基槽开挖砼镶边石预制镶边石骨架砌筑 勾缝、养护检修踏步施工准备测量放样坡面修整5.2操作工艺（1）施工放样以线路中线控制，依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加桩设置，放样出边坡尺寸。（2）坡面修整边坡放样后，依据设计坡率采用挂线进行刷坡；施工前对坡体进行整平、夯实，达到路堤压实标准。刷坡开挖之前通知监理工程师，并对边坡平面位置和现有的地面标高进行测量。为便于开挖后的检查校核，刷坡的控制桩应延长至路堤顶部以内和护坡基础外加以固定。采用机械刷坡，人工配合清理开挖基础，当刷坡厚度还剩20cm位置时，采用人工进行刷坡，防止破坏坡面。
8、刷坡开挖过程按照设计要求放好边坡度。护坡刷坡开挖时应始终保持良好地排水，施工期间，应维护好天然水道，并使地面排水畅通。坡面刷坡开挖达到设计高程后不宜长时间放置，应及时进行砌筑。（3）基槽开挖挖槽按“自上至下”顺序分层进行，边坡开挖后及时施工坡面防护和排水设施；按照设计骨架防护形式挂线成型，进行沟槽开挖，按照骨架各侧部深度开挖成型，开挖时要做到型式、尺寸准确，基底土质密实。（4）基础砌体砌筑砌体应自下而上逐层砌筑。片石采用挤浆法施工，铺砌时自下而上进行，砌块不得大面铺设，砂浆在砌体内必须饱满、密实，不得有悬浆。砌体各砌块的砌缝应彼此交错搭接（错缝一般为78cm ）不得松动，严禁浮塞。竖缝砂浆要先
9、在已砌石块侧面铺放一部分，然后于石块放好后填满捣实，砌体表面应平顺整齐，与边坡嵌接牢固密贴。片石分层砌筑，各工作层竖缝相互错开，不得贯通。砌缝宽度一般不大于4cm，可以用厚度不大于缝宽的石片填塞宽的竖缝，且石片应被砂浆包裹。砌块要错缝、坐浆要挤紧、嵌缝料和砂浆要饱满，无空洞、无宽缝、无大堆砂浆填隙和假缝。砌筑上层块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，在已砌筑的砌层表面加以清扫和湿润。护坡外露部分选择表面较平整及尺寸较大的块石，并加以粗凿，在沉降缝处所有的块石，修凿出规则的棱角线，确保沉降缝上下垂直贯通，长短相间的与里层砌块咬接。护坡每隔13.5m设置一道沉降缝，缝宽2cm，沉降缝要
10、求上下垂直贯通，砌筑时要求沉降缝相对的2个面按照外露面要求进行砌筑，确保沉降缝宽度，拐角石必须选择表面平整及尺寸较大的块石砌筑，拐角处采用人工进行修凿，保证拐角石有规则的棱角线；缝内填塞沥青麻筋，沿墙身内、外、顶三侧填塞，填塞深度不小于15cm。外露面应用M10水泥砂浆进行勾缝，勾缝采用凹缝。勾缝前，应先将松动和变形处修整完好，在砌体砌筑时留出2厘米深的空缝。砂浆凝固后，砌体表面全部刷干净，使外貌整洁美观，进行洒水养生。同时施工过程中要及时进行覆盖洒水养生。砌体完工后及时清除积土，疏通排水设施，整理现场。砌体砌筑完毕应及时用土工布覆盖，并经常洒水保持湿润，常温下养护期不得小于7天。镶边、基础的
11、伸缩缝应和混凝土预制块拼装骨架留置的一致。（5）骨架砌筑砌筑采用挤浆法砌筑，砌筑时砂浆饱满，不留有空洞，石块应坡此镶紧，接缝错开，缝间用小石块真满塞紧。砌石将分层进行，两相邻工作段的砌筑高度差小于1.2米，且要挂线施工，所立的样板和线架要稳固。基础砌筑应选用较大的石块，石块交错排布，坐实挤紧，尖锐突出部分要敲除，片石的大面向下，每层都选取形状尺寸较为近似、吻合的石块。每13.5米设沉降缝（伸缩缝）一道，用沥青麻絮沿内、外、顶三方填塞，深入1020cm。（6）勾缝及抹面勾缝采用凹缝，用M10号水泥砂浆勾缝，在砌筑时外露面预留深为20mm的空缝备作勾缝之用，缝宽20mm，深度20mm。 （7）养护
12、砌筑完成后1218h之间及时洒水养护，用麻袋片覆盖养生，使砌体保持湿润，并避免碰撞和振动。洒水养护时间不少于7天。（8）检修踏步 检修踏步长度小于200m做1道，大于200m做2道。检修踏步净宽50cm。踏步台阶高20m，台阶下设置铺砌。6、施工要点及注意事项1、在进行砂浆拌制现场，必须有施工配合比标牌及计量设备（磅称），砂浆试模。2、砂浆运至施工现场应倾置于铁皮上，严禁与浮土直接接触。3、砌筑前上层砌块应避免振动下层砌块，砌筑工作中断后，恢复砌筑时，已砌筑的砌层表面应加工、清扫和润湿。4、施工现场的水泥存放必须搭设水泥棚，水泥棚用毛竹或其它合适材料搭设，上盖油布、下铺红砖和塑料布，周围挖排水
13、沟，深度以低于水泥台面1020cm为宜。7、质量保证措施7.1组织保证建立组织严密完善的职能管理机构，按照我集团公司保证质量体系正常运转的要求，依据分工负责，互相协调的管理原则，层层落实职能、责任、风险和利益，做到各司其职，各负其责，保证在整个工程施工生产过程中，质量保证体系正常运作和发挥保障作用。7.2制度保证（1）建立从经理、总工、施工队长、技术负责人到操作工人的岗位质量责任制，明确各级管理职责，管生产必须管质量，建立严格的考核制度，实行优质优价政策，将经济效益与质量挂钩。（2）在施工过程中自下而上按照“三检制”实施检测任务。配齐人员做到职能相符，实施质量一票否决制。在严格内部“三检”制度
14、的基础上，认真接受建设单位质量监督和监理单位的监理，接受社会工程监督部门的监督，并自始至终密切配合，严格服从。（3）加强施工组织纪律教育，严格执行项目部的有关质量管理规定以及施工技术部制定的施工质量作业指导书实施细则。坚决做到有令必行、有禁必止。对违章施工、野蛮施工一经发现，必须严肃处理。（4）做好施工全过程的质量控制工作，发现问题及时汇报并处理。（5）严格按照验标要求做好各类原材料抽检和复检工作，认真把好质量关，对于各类测量仪器，须按规定做好计量检定工作，在使用过程中要随时发现掌握可能出现的偏差，以保证计量设备的准确。7.3季节性措施雨季施工（1）工区成立雨季施工领导小组，组长由工区经理兼任，各职能部门负责人为小组成员。制订和落实雨季施工工作制度。明确领导小组成员和各施工单位的责任分工，做到责任到人，各负其责。实行雨季值班制度。（2）雨季来临前备足水泥、砂、石等主要材料，保证路基防护的正常施工。（3）调度部门每天收听天气预报，遇有雨情及时通知有关单位做好预防工作。（4）现场配备水泵等必要的机具设备，以便及时排除施工场地积水，保证
