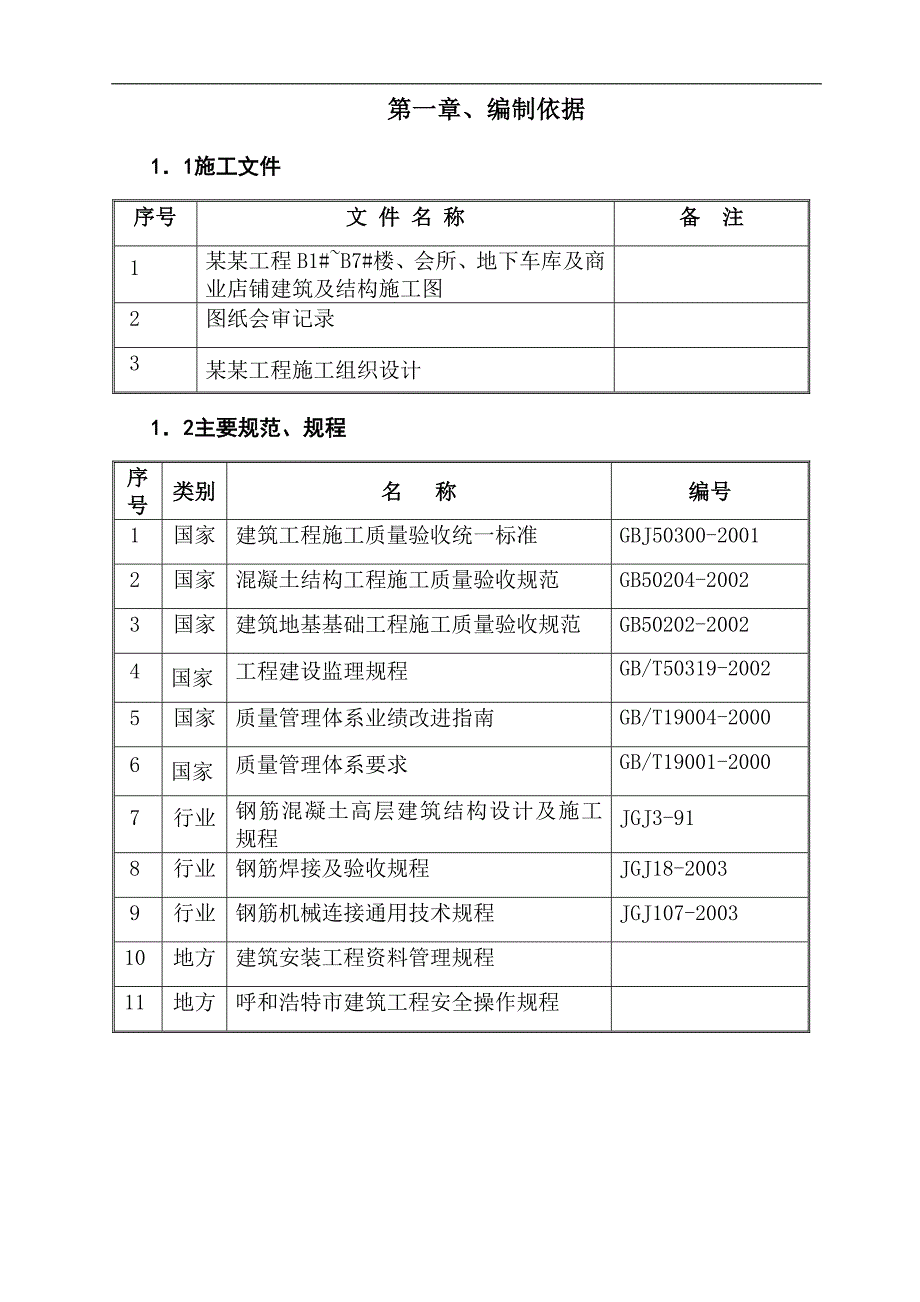

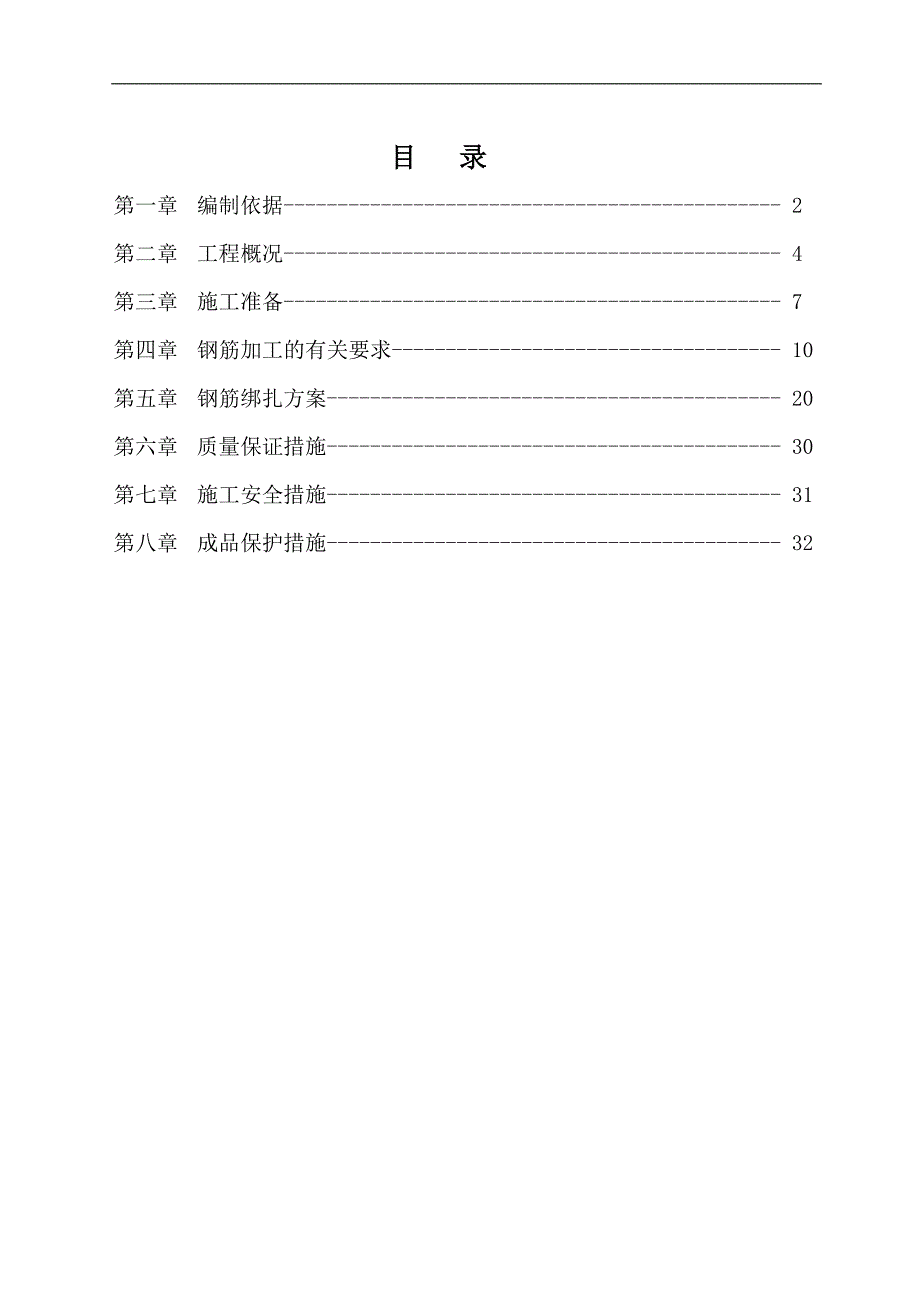

1、目 录第一章 编制依据- 2第二章 工程概况- 4第三章 施工准备- 7第四章 钢筋加工的有关要求- 10第五章 钢筋绑扎方案- 20第六章 质量保证措施- 30第七章 施工安全措施- 31第八章 成品保护措施- 32第一章、编制依据11施工文件序号文 件 名 称备 注1某某工程B1#B7#楼、会所、地下车库及商业店铺建筑及结构施工图2图纸会审记录3某某工程施工组织设计12主要规范、规程序号类别名 称编号1国家建筑工程施工质量验收统一标准GBJ50300-20012国家混凝土结构工程施工质量验收规范GB50204-20023国家建筑地基基础工程施工质量验收规范GB50202-20024国家工程

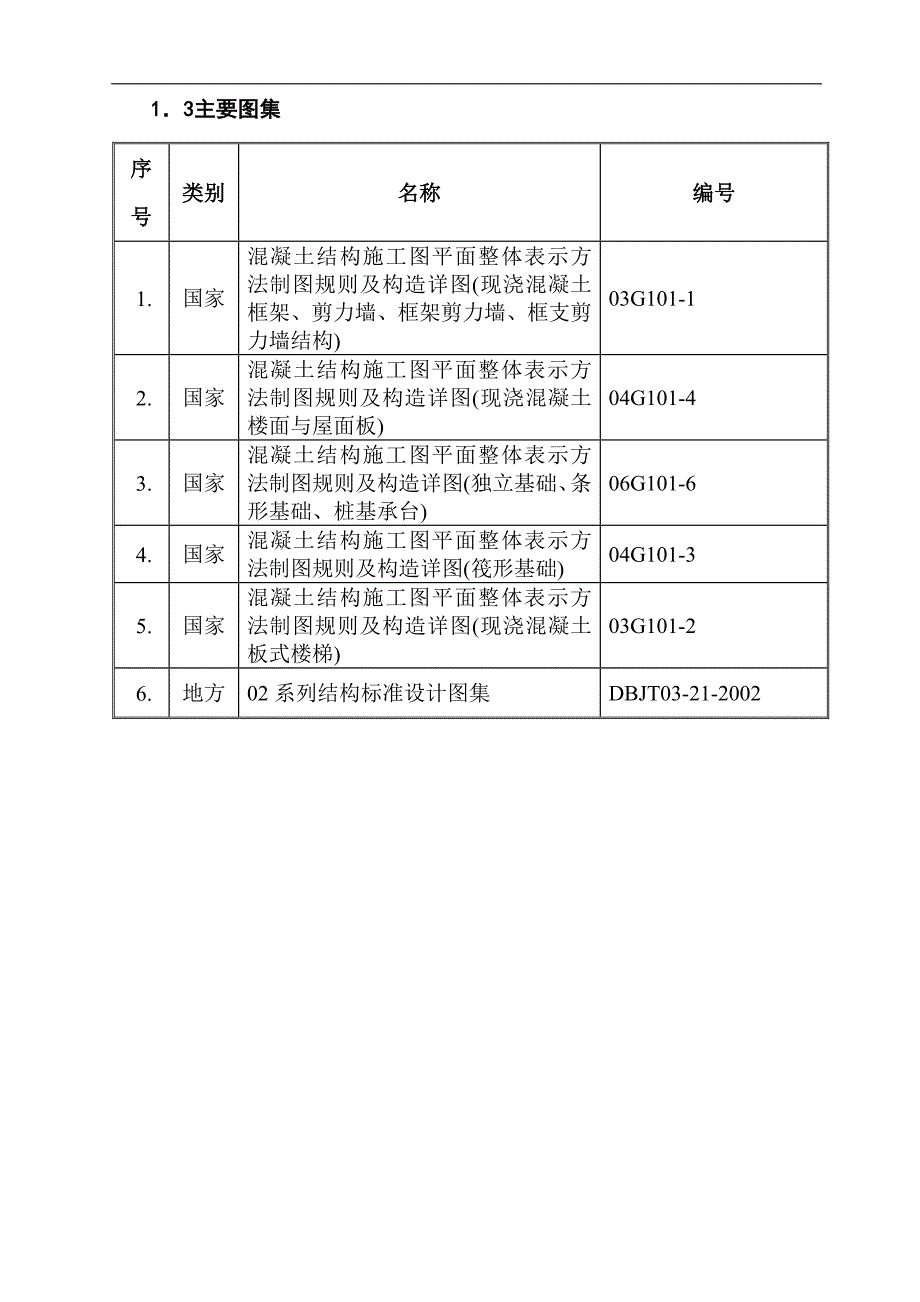

2、建设监理规程GB/T50319-20025国家质量管理体系业绩改进指南GB/T19004-20006国家质量管理体系要求GB/T19001-20007行业钢筋混凝土高层建筑结构设计及施工规程JGJ3-918行业钢筋焊接及验收规程JGJ18-20039行业钢筋机械连接通用技术规程JGJ107-200310地方建筑安装工程资料管理规程11地方呼和浩特市建筑工程安全操作规程13主要图集 序号类别名称编号1.国家混凝土结构施工图平面整体表示方法制图规则及构造详图(现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构)03G101-12.国家混凝土结构施工图平面整体表示方法制图规则及构造详图(现浇混凝土楼
3、面与屋面板)04G101-43.国家混凝土结构施工图平面整体表示方法制图规则及构造详图(独立基础、条形基础、桩基承台)06G101-64.国家混凝土结构施工图平面整体表示方法制图规则及构造详图(筏形基础)04G101-35.国家混凝土结构施工图平面整体表示方法制图规则及构造详图(现浇混凝土板式楼梯)03G101-26.地方02系列结构标准设计图集DBJT03-21-2002第二章、工程概况本工程位于呼和浩特市如意开发区讨号板村，本工程内容包括某某会所、B1#B7#楼、地下车库及部分商业店铺建筑施工。总建筑面积为约10万。某某会所结构形式为框架结构，框架结构抗震等级二级，抗震设防裂度8度；局部地
4、下一层，地上四层，坡屋面结构；建筑总高度为21.088m，室内外高差0.60m，层高为地下室层高3.60m，一层层高5.40m，二层层高4.80m，三层层高4.50m，四层层高3.30m；0.00相当于绝对标高1061.85m。基础采用独立柱基础；非承重填充墙部分：外墙采用300mm厚陶粒混凝土空心砌块，内墙采用200mm厚陶粒混凝土空心砌块。建筑面积为4614.43,其中地下室建筑面积139.48；构件混凝土强度如下：基础垫层：C15；基础、框架柱、梁、板及楼梯：C30；构造柱、圈梁、腰带、过梁：C25。地下室基础底板及外墙混凝土抗渗等级S6。某某B1#、B4#楼结构形式为现浇钢筋混凝土剪力
5、墙结构，抗震等级二级，抗震设防裂度8度；地下一层，地上二十五层；地下一层为库房，地上一、二层为商铺，三至二十五层为住宅；建筑总高度为83.35m，室内外高差0.45m，层高为地下室层高3.70m，一层层高3.90m，二层层高3.20m，三层至二十五层层高3.00m；0.00相当于绝对标高1061.90m。地基采用CFG复合地基处理，基础采用梁板式筏形基础；本工程现浇钢筋混凝土剪力墙墙厚有300mm、250mm、200mm、 180mm；非承重填充墙部分：填充墙厚有250mm、200mm、180mm，均采用陶粒混凝土空心砌块，卫生间、风道及管道井隔墙处采用轻质增强水泥空心隔墙板。建筑面积每幢为1
6、1005.70,其中地下室建筑面积每幢为387.80；构件混凝土强度如下：基础垫层：C15；基础、梁（LL除外）、板及楼梯：C30；框架柱、墙体及连梁：地下一层至地上四层为C35，五层至顶层为C30；构造柱、圈梁、腰带、过梁：C20。地下室基础底板及外墙混凝土抗渗等级S6。某某B2#、B3#楼结构形式为现浇钢筋混凝土剪力墙结构，抗震等级二级，抗震设防裂度8度；地下一层，地上十二层；地下一层为库房，地上一、二层为商铺，三至十一层复式上为住宅；建筑总高度为44.55m，室内外高差0.45m，层高为地下室3.60m，一层层高3.90m，二层层高3.20m，三层至十一层复式上层层高3.00m；0.00
7、相当于绝对标高1061.90m。基础采用梁板式筏形基础；本工程现浇钢筋混凝土剪力墙墙厚有250mm、200mm、 180mm；非承重填充墙部分：填充墙厚有250mm、200mm、180mm，均采用陶粒混凝土空心砌块，卫生间、风道及管道井隔墙处采用轻质增强水泥空心隔墙板。建筑面积每幢为7791.60,其中地下室建筑面积每幢为522.80；基础垫层：C10；框架柱、墙体、梁、板及楼梯：C30；构造柱、圈梁、腰带、过梁：C25。地下室基础底板及外墙混凝土抗渗等级S6。某某B5#、B7#楼结构形式为现浇钢筋混凝土剪力墙结构，抗震等级二级，抗震设防裂度8度；地下一层，地上二十五层；地下一层为库房，一、二
8、层局部为商铺，一至二十五层为住宅；建筑总高度为75.45m，室内外高差0.45m，层高为地下室层高3.70m，一层至二十五层层高3.00m；0.00相当于绝对标高1062.10m。地基采用CFG复合地基处理，基础采用梁板式筏形基础；本工程现浇钢筋混凝土剪力墙墙厚有300mm、250mm、200mm、 180mm；非承重填充墙部分：填充墙厚有250mm、200mm、180mm，均采用陶粒混凝土空心砌块，卫生间、风道及管道井隔墙处采用轻质增强水泥空心隔墙板。建筑面积每幢为19274.54,其中地下室建筑面积每幢为751.96；基础垫层：C15；基础、梁（LL除外）、板及楼梯：C30；框架柱、墙体及
9、连梁：地下一层至地上五层为C40，六层至七层为C35，八层及以上为C30；构造柱、圈梁、腰带、过梁：C20。地下室基础底板及外墙混凝土抗渗等级S6。某某B6#楼结构形式为现浇钢筋混凝土剪力墙结构，抗震等级二级，抗震设防裂度8度；地下一层，地上十八层；地下一层为库房，一至十八层为住宅；建筑总高度为54.45m，室内外高差0.45m，层高为地下室层高3.80m，一层至十八层层高3.00m；0.00相当于绝对标高1062.10m。基础采用梁板式筏形基础；本工程现浇钢筋混凝土剪力墙墙厚有250mm、200mm、 180mm；非承重填充墙部分：填充墙厚有250mm、200mm、180mm，均采用陶粒混凝
10、土空心砌块，卫生间、风道及管道井隔墙处采用轻质增强水泥空心隔墙板。建筑面积每幢为14467.93,其中地下室建筑面积每幢为738.78。其中地下室建筑面积每幢为522.80；基础垫层：C10；框架柱、墙体、梁、板及楼梯：C30；构造柱、圈梁、腰带、过梁：C25。地下室基础底板及外墙混凝土抗渗等级S6。第三章、施工准备1钢筋加工机具的配备钢筋加工机具明细表序号机械名称型号单位数量备 注1调直机JJK-24台62剥肋滚压直螺纹机GHG40套43弯曲机GW50A台124闪光对焊台15切断机GQ50A台66电焊机BXL-300台67无齿锯JG-40台68倒链五吨个69大剪把1210氧气乙炔套211钢筋
11、小型运输车辆12现场布置和参加施工人员已进行技术交底和岗位培训并取得岗位证书。针对本工程钢筋加工量大、品种多，质量标准要求高的特点。钢筋加工成型严格照混凝土结构工程施工质量验收规范（GB502042002）中的钢筋分项工程和设计要求执行。钢筋在现场加工，设6台切断机，6台调直机，12台弯曲机。钢筋的切断均采用切断机，有飞边钢筋端部用砂轮机磨平。直螺纹加工设备4套。组织技术人员，质检人员，钢筋工长及施工人员认真熟悉图纸，领会设计意图，学习钢筋工程施工规范、剥肋滚压直螺纹连接作业指导书，并对参加剥肋滚压直螺连接的施工人员（包括技术管理、质检、操作工人）均需要参加技术培训。操作人员持上岗证作业，否则
12、不准从事剥肋滚压直螺纹连接钢筋作业。钢筋翻样人员要以图纸、钢筋工程施工规范、施工方案和技术交底为依据，提出加工单和计划单。3钢筋的材料计划及下料管理钢筋加工前由钢筋专业技术员做出钢筋配料单，由专业工程师审批后进行下料加工。钢筋的材料进场时间以施工进度计划为基准，倒排加工时间。地下室及地上各层钢筋的进场时间分别为：地下室底板，墙柱筋的进场时间要比施工计划时间提前15天。地下室墙、柱、顶板钢筋进场时间比计划时间提前10天地上结构每四层为一批，钢筋进场时间比计划时间提前5天。钢筋料单做完后，由钢筋工长负责报有关人员审核，审核通过后，交施工班组进行加工。加工钢筋前，原材料进场后必须经过复试合格后方可进
13、行下料加工，否则，不能将原材料领出加工。4钢筋加工现场管理钢筋加工场的管理由钢筋专业队负责，管理工作主要分成两个部分：现场标识管理和原材料、成品、废料管理41现场标识管理执行总公司质量体系文件物资、设备标识和可追溯性控制程序、工程标识和可追溯性控制程序。标识共分三个部分，其一，原材标识；其二，成品标识；其三，废品标识。原材标识由工程部器材组负责。钢筋成品标识，废品标识由钢筋专业队负责。标识工作做到有材料就有标识。42原材、成品、废料要码入在指定位置。对成品钢筋堆放应防止淋雨，以防止钢筋生锈。钢筋场的各种用电设备要做好防护，防止漏电伤人。钢筋加工场地用水泥地面并设好排水沟。钢筋堆放时应与地面用方木垫起，不得将钢筋直接放在场地上，以防雨季下排钢筋生锈。 第四章、钢筋加工的有关要求1.钢筋工程连接方式会所、地下车库及商业店铺框架柱受力主筋竖向连接、楼层梁主筋大于等于16的均采用剥肋滚压直螺纹套筒机械连接；B1#B7#楼基础梁和筏板主筋大于等于16的均采用剥肋滚压直螺纹套筒机械连接；B1#B7#楼楼层梁主筋大于等于16的均采用剥肋滚压直螺纹套筒机械连接。B1#B7#楼的暗柱、框架柱主筋竖向连接采用电渣压力焊，其余钢筋采用绑扎搭接连接。2钢筋加工弯曲半径及下料要求；
