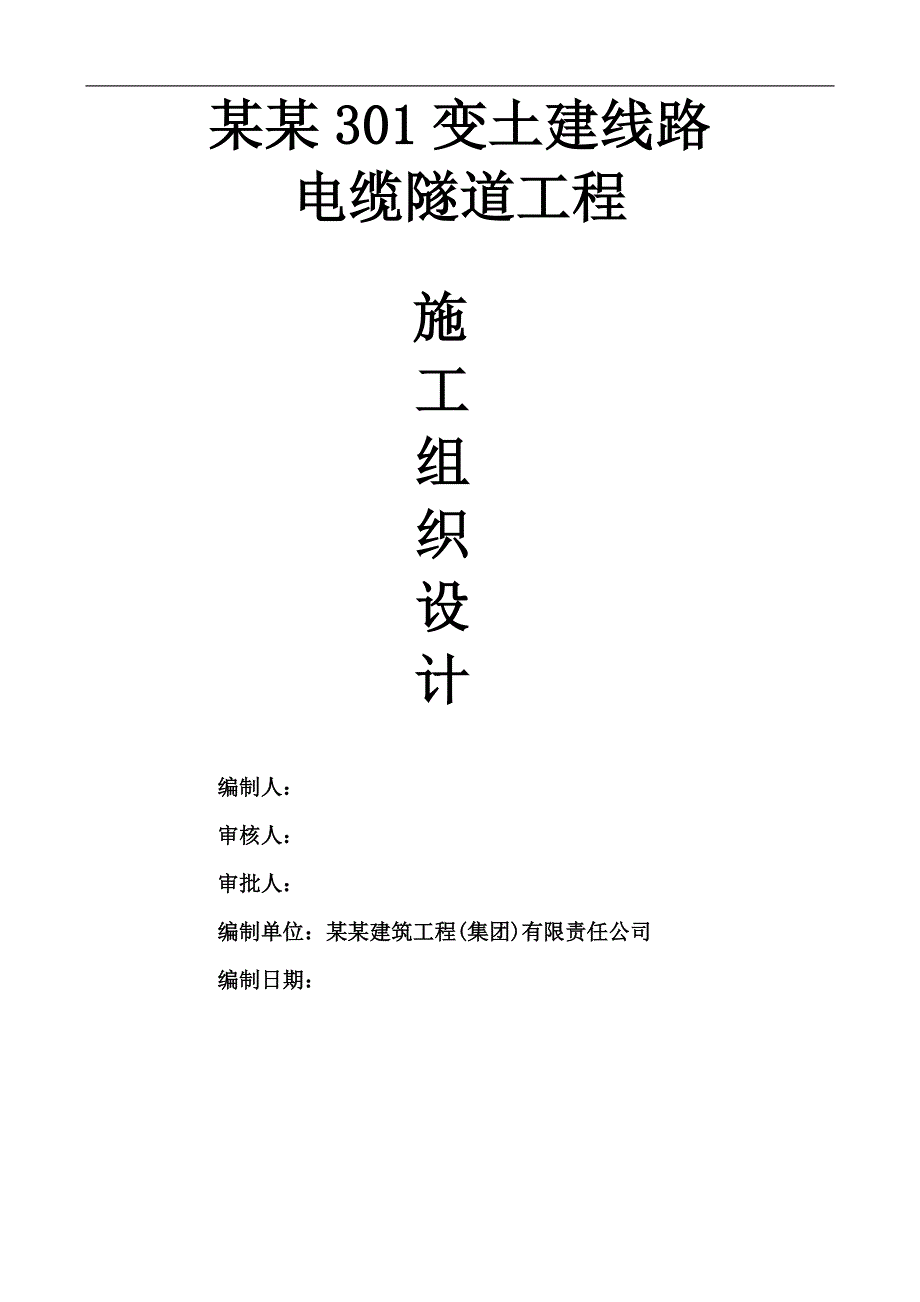

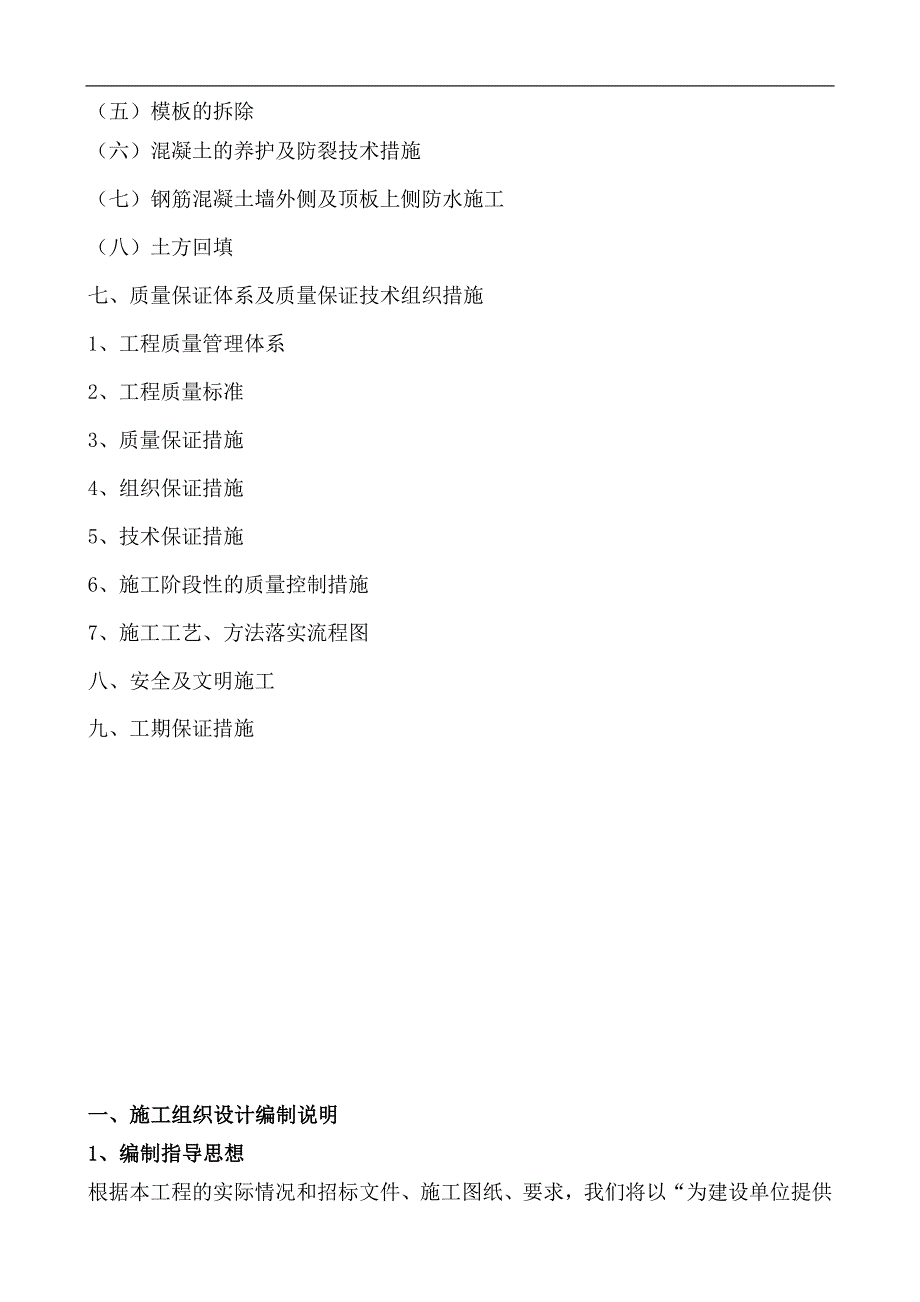

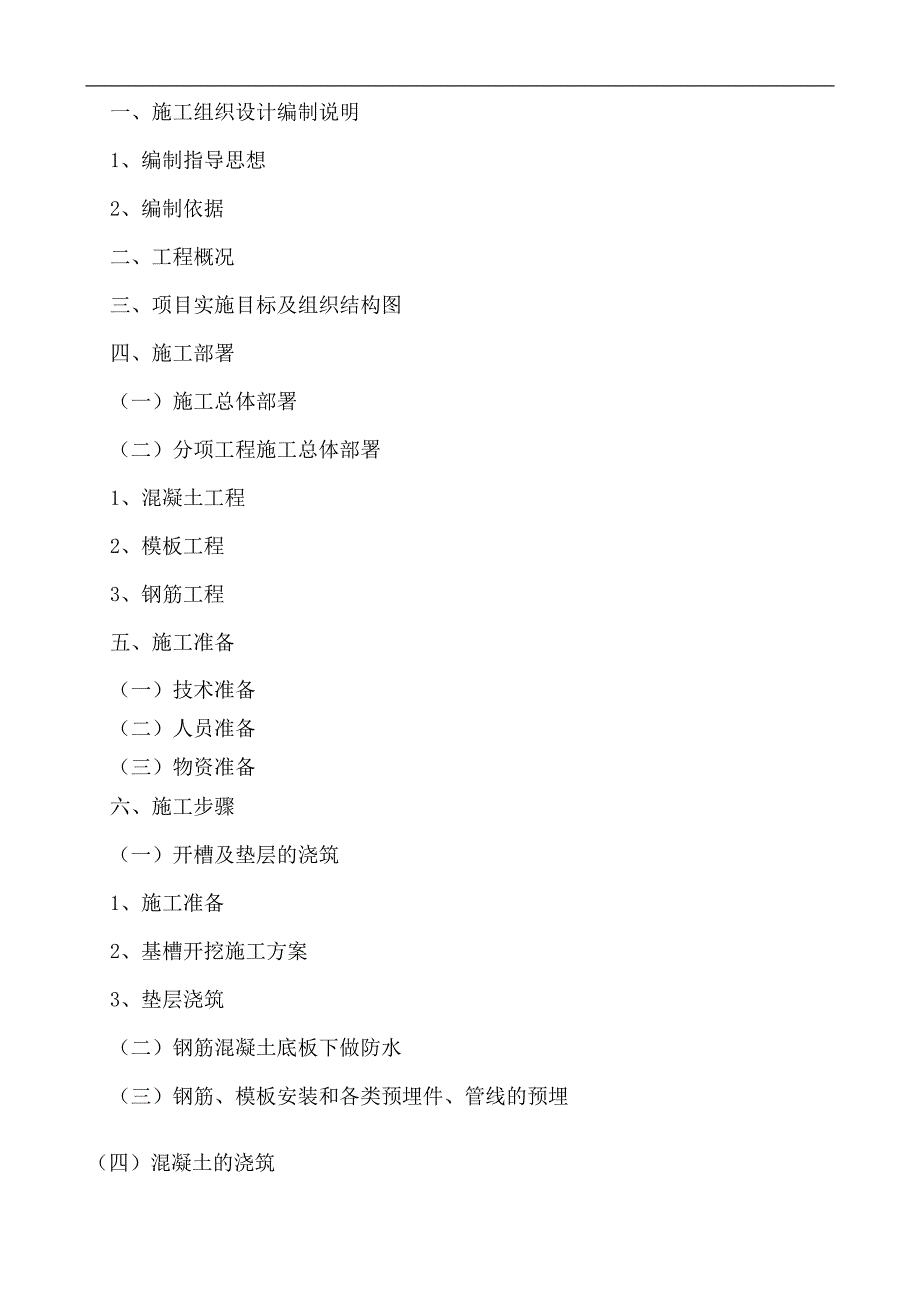

1、某某301变土建线路电缆隧道工程施工组织设计编制人：审核人：审批人：编制单位：某某建筑工程(集团)有限责任公司编制日期：一、施工组织设计编制说明1、编制指导思想2、编制依据二、工程概况三、项目实施目标及组织结构图四、施工部署（一）施工总体部署（二）分项工程施工总体部署1、混凝土工程2、模板工程3、钢筋工程五、施工准备（一）技术准备（二）人员准备（三）物资准备六、施工步骤（一）开槽及垫层的浇筑1、施工准备2、基槽开挖施工方案3、垫层浇筑（二）钢筋混凝土底板下做防水（三）钢筋、模板安装和各类预埋件、管线的预埋（四）混凝土的浇筑（五）模板的拆除（六）混凝土的养护及防裂技术措施（七）钢筋混凝土墙外侧及
2、顶板上侧防水施工（八）土方回填七、质量保证体系及质量保证技术组织措施1、工程质量管理体系2、工程质量标准3、质量保证措施4、组织保证措施5、技术保证措施6、施工阶段性的质量控制措施7、施工工艺、方法落实流程图八、安全及文明施工九、工期保证措施一、施工组织设计编制说明1、编制指导思想根据本工程的实际情况和招标文件、施工图纸、要求，我们将以“为建设单位提供最优质的服务”为基本指导思想，投入我公司最精良的骨干施工队伍，以最优良的工作质量保证建造令建设单位满意的优质工程为目标，创造绿色的施工环境，以严格的成本管理，最适宜本工程的新技术、新工艺提高质量，以最大限度降低工料消耗水平，保证建设单位的每一份投
3、入都能获得满意的回报。本施工组织设计是我公司在认真阅读有关文件，熟悉图纸，了解设计意图和对现场考察的基础上编制的，我们将依据本施工组织设计确定的原则，遵循我公司的技术管理规定和质量体系文件，为工程提供完整的技术性文件，用以指导施工，确保优质、高速、安全地完成本工程的建设，给建设单位递交一个满意的工程。2、编制依据本施工方案依据国家现行规范标准，并结合我单位企业标准和成功的管理经验，及业主提供的某某301变土建线路电缆隧道施工图纸编制而成，主要依据有：（1）某某301变土建线路电缆隧道施工图纸。（2）国家有关标准、施工规范。（3）行业及地方有关标准规范、规程。（4）企业标准及相关管理制度。（5）
4、其它有关手册及参考文件资料。（6）建筑施工质量验收统一标准（503002001）。（7）钢筋混凝土结构工程施工质量验收规范。（8）建筑工程防水施工质量验收规范。（11）施工现场临时用电安全技术规范。（12）公司质量体系保证手册。（13）施工现场状况及对周围环境的调查。二、工程概况本工程为某某301变土建线路电缆隧道工程，本工程抗震设防烈度为7度，砼标号为C30,抗渗标号S6。本工程坐落于伊金霍洛旗汇能煤化工厂区内，电缆隧道总长度约1863米，断面宽度外径1.9米，埋深2.82米，地下钢筋混凝土结构。三、项目实施目标及组织结构图1、质量目标：合格率为100。为确保工期和工程质量达到预控标准，根据
5、我公司制定的项目经理部组建办法及其他相关文件的要求，本工程成立项目经理部，优先选用本公司具有较高专业素质和具有丰富经验且从事过类似工程施工的专业技术人员，组成一个强有力的管理班子，负责本工程相关事务的处理。2、安全生产目标：争创安全文明工地，杜绝死亡、重伤事故、轻伤事故。3、组织机构图：四、施工部署（一）施工总体部署本工程最大的难点就是深基坑作业，据此，整个地下电缆隧道实行分段开槽、分段按伸缩缝浇筑垫层、按伸缩缝铺设双层合成高分子防水卷材、按伸缩缝分段浇筑主体的施工部署。（二）分项工程施工总体部署1、混凝土工程根据本工程结构特点以及施工流水段的划分后，进行如下安排：本工程所用混凝土，均用商品混
6、凝土泵送。2、模板工程结构工程质量要求较高，而外观质量取决于模板的质量，模板设计体现系列化、通用性、整体刚度大、易操作、施工方便快捷的特点，保证混凝土具有较高的外观质量。3、钢筋工程根据钢筋工程用量大小、规格品种，结合施工现场特点，钢筋、钢材的供应按所报计划分批进场，钢筋加工机械的选择体现快捷、高效原则，要求精度高，降低人工消耗，无废料，占地面积小。所用钢筋均在施工现场加工，制作完成后运到施工点，按图纸要求采用绑扎方法施工。五、施工准备（一）技术准备（1）组织图纸会审，尽可能把设计图纸上的疑问解决在施工之前。（2）编制和修订施工组织设计，报甲方和监理审批。（3）根据工程需要加密现场的平面和高程
7、控制点，并且加以保护。（二）人员准备项目管理班子在开工前进入现场，并带领部分工人，进行现场临时设施的搭建，为后续人员进入现场创造条件，为开工作好前期准备。拟进钢筋工程队20人，模板施工队30人，混凝土施工队12人，其他工种按情况配备。（三）物资准备主要材料要先落实货源，再按计划采购、供应，陆续进场，甲供材料提前提计划报甲方物资供应部门，及时进场。模板采用竹胶板模板，尤其是要重视钢筋加工制作工作和混凝土构成，具体如下：1、材料及主要机具：（1）钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。（2）成型钢筋：必须符合配料单的规格、
8、尺寸、形状、数量，并应有加工出厂合格证。（3）铁丝：可采用2022号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。（4）垫块：用水泥砂浆制成，50见方，厚度同保护层。或用塑料卡、拉筋、支撑筋。（5）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2、钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。3、钢筋加工制作时，要将钢筋加工下料表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放
9、整齐有序。4、施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。5、钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。6、钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5。7、钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。8、钢筋弯钩或弯曲：（1）钢筋弯钩。形式有三种，分别为半圆弯钩、直弯钩
10、及斜弯钩。钢筋弯曲后，弯曲处内皮收缩。外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。（2）弯起钢筋:中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。（3）箍筋:箍筋的未端应作弯钩，弯钩形式应符合设计要求。箍筋调整值,即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。（4）拉钩钢筋: 拉钩钢筋的未端应作弯钩，弯钩形式应符合设计要求。（5）钢筋下料长度应根据构件尺寸、混凝土保护层厚度、钢筋弯曲调整值
11、和弯钩增加长度等规定综合考虑。A、直钢筋下料长度构件长度保护层厚度弯钩增加长度B、弯起钢筋下料长度直段长度斜弯长度弯曲调整值弯钩增加长度C、箍筋下料长度箍筋内周长箍筋调整值弯钩增加长度9、混凝土结构的变形缝、施工缝、后浇带等细部构造，应采用止水带、遇水膨胀橡胶腻子止水条等高分子防水材料和接缝密封材料。10、混凝土泵送时入泵坍落度宜为120160MM。11、混凝土的抗压强度和抗渗压力必须符合设计要求，混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造，均须符合设计要求，严禁有渗漏。12、混凝土选用商砼，商砼厂家必须把相关的企业资质，及商砼的相关资料及时提供。六、施工步骤（一）开槽及垫层
12、的浇筑施工总体思路：开槽一次性到设计标高，昼夜连续进行，边开槽边浇筑垫层。1、施工准备（1）测量放线：根据甲方、监理给定的坐标点和高程点进行定位，测量放线定位。首先确定地下电缆隧道起始及拐点的坐标，根据此坐标利用全站仪进行地下电缆隧道中心线及开槽边线的放线定位，撒上白灰线，据此白灰线进行开槽。开槽过程中，将全站仪定在地下电缆隧道最西边端点，经常观察以确认开槽是否偏离方向。利用布设的临时控制点，放线定出基槽开挖边线和基槽边坡坡底控制线。在开挖边线放线时，应在设计边线外增加3050CM，并作上明显的标记。（2）勘查现场，了解施工范围内的建筑物及管线埋设情况。（3）清除地面及地上障碍物。凡工程范围内
13、的表层杂草、块石、杂物、腐殖土、树根等均应清除干净，平整压实，清除出来的废渣不得随地弃置，采用自卸汽车外运至弃料场。（4）保护测量基准桩，以保证土方开挖标高位置与尺寸准确无误。2、基槽开挖施工方案（1）基槽开挖采用300型挖掘机开挖，土方甩到基槽外边或配合自卸汽车外运。运输道路选用原有厂区施工道路。（2）由于开挖深度为3-6米，挖掘机一次开挖到位，将基槽开挖至设计标高。（3）土方边坡放坡：考虑本地土质为松散砂性土，且本工程开挖深度为3-6米，属于深基坑。为保证基槽边坡稳定，开挖时基槽边坡放坡按1:0.5考虑。（4）基底工作面：由于电缆隧道是钢筋混凝土结构，电缆沟侧壁施工时，需内外搭设脚手架。外
14、部需搭设双排脚手架作为侧壁钢筋模板施工的工作平台，同时作为侧壁模板支护固定位置和保证稳定性的架体。故侧壁外工作面考虑0.5-1米。（5）边开挖边修正边坡，保证坡面平整。（6）开挖完成后人工及时清理基槽底到设计标高。3、垫层浇筑基槽夯实并验槽通过后，开始进行垫层模板安装及混凝土浇筑。（1）等开槽到一半的时候，对槽底、基槽通过观察法进行验槽，符合设计要求并经过监理确认合格后，支设垫层的模板，用水准仪超平确定垫层模板底标高和上标高符合设计要求。垫层模板安装完毕后，进行加固，并经监理确认合格后开始浇筑垫层，垫层混凝土采用商品混凝土C15。（2）待垫层混凝土达到设计强度后，经监理同意后，开始拆除模板。（
15、二）钢筋混凝土底板下做防水钢筋混凝土底板下防水采取一次性做成方式进行施工。1、严禁在雨天、雪天和五级以上大风时施工。其施工的环境气温条件必须在5以上。同时确保混凝土垫层清洁干净、干燥。2、防水具体作法，见05J2第B5页节点。详细如下：（1）在垫层上铺设20厚1:2.5水泥砂浆找平层。（2）刷冷粘结剂一道。（3）铺设双层合成高分子防水卷材。（4）做40厚C20细石混凝土保护层。（三）钢筋、模板安装和各类预埋件、管线的预埋1、钢筋混凝土底板筋和墙板筋的安装（1）钢筋采用绑扎方式安装。钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。（2）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。（3）做好抄平放线工作，弹好水平标高线，板、墙外皮尺寸线。（4）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。（5）根据标高检查混凝土表面标高是否
