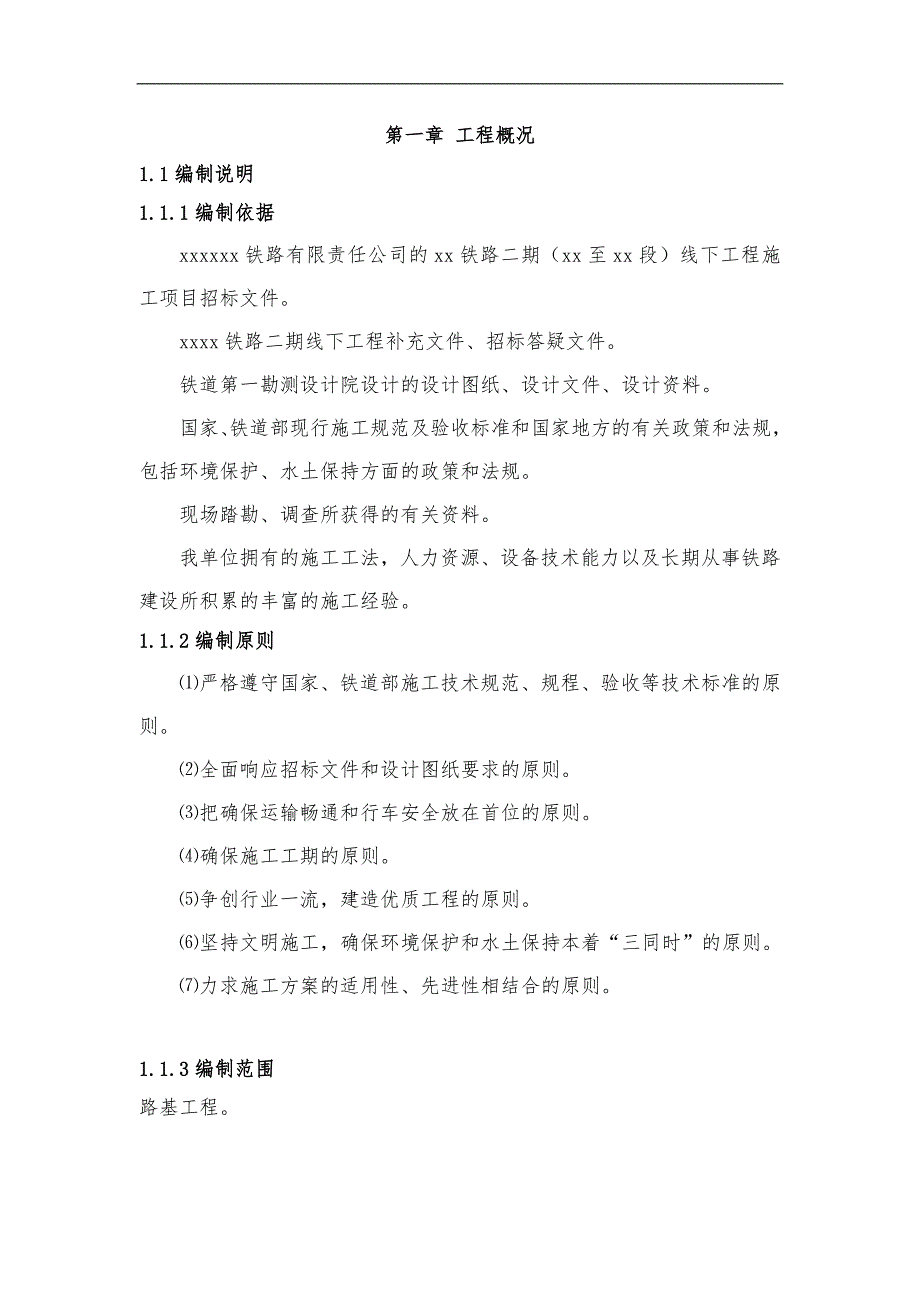

内蒙古某铁路路基施工组织设计secret.doc_第1页
第1页 / 共55页

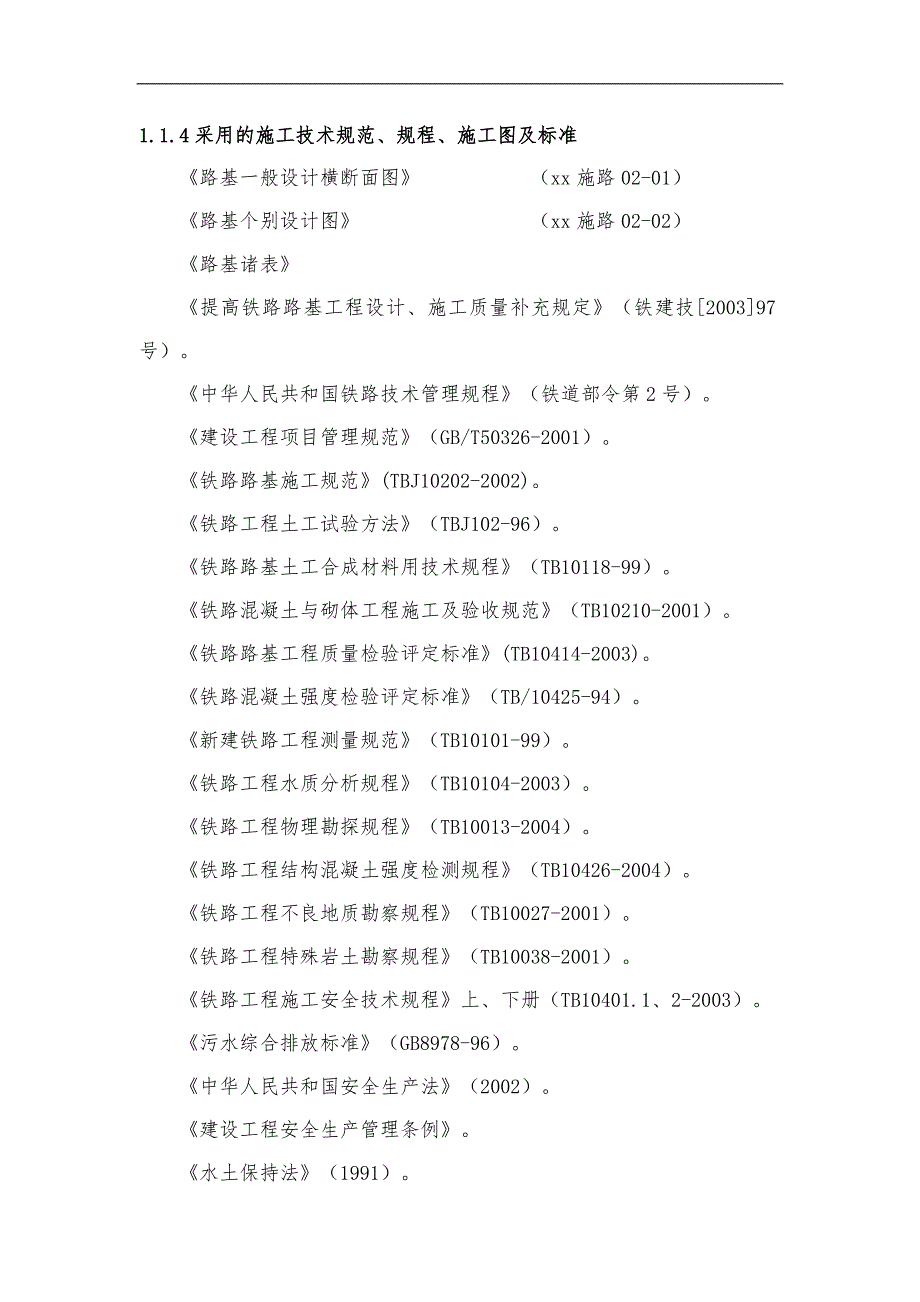

内蒙古某铁路路基施工组织设计secret.doc_第2页
第2页 / 共55页

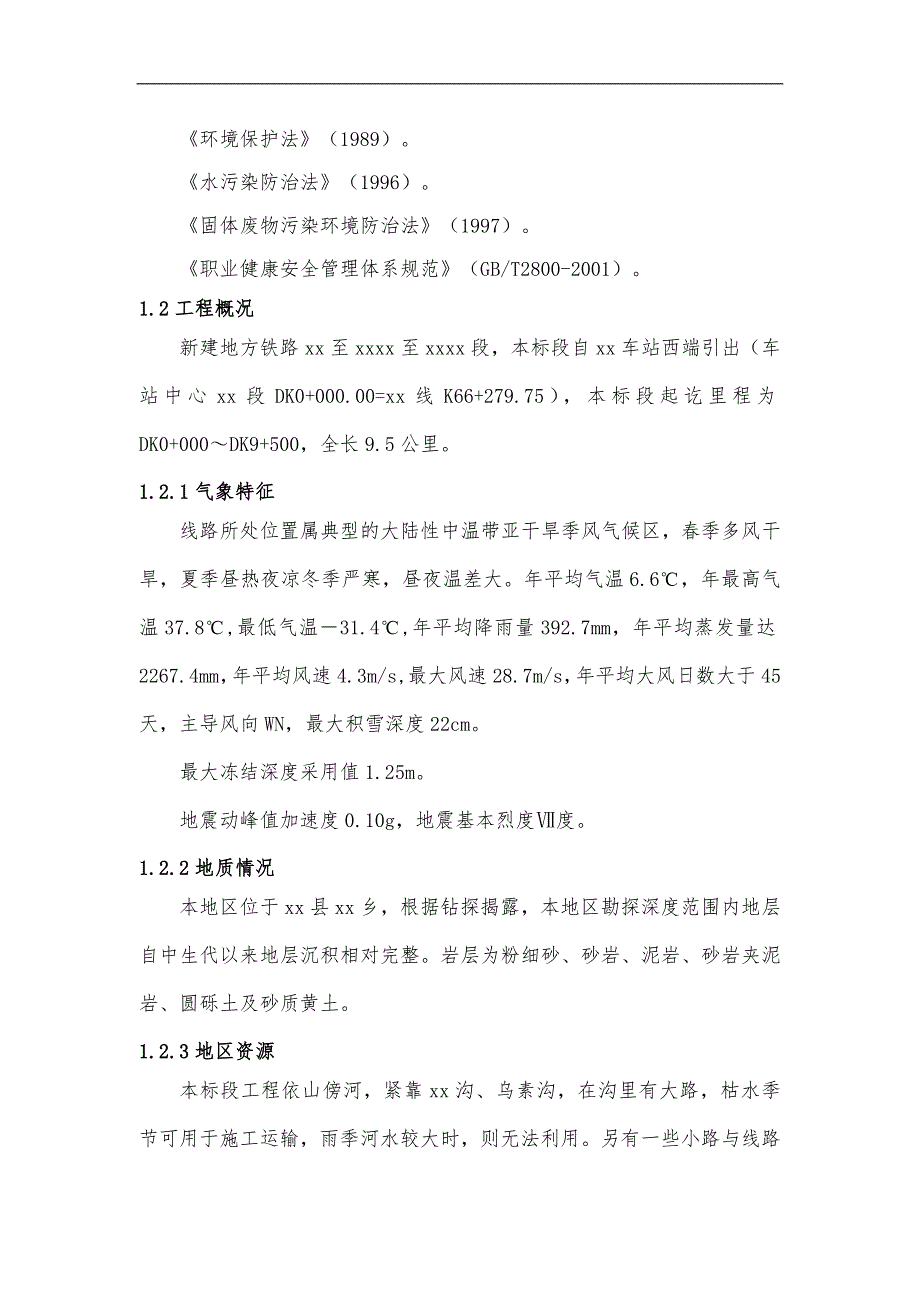

内蒙古某铁路路基施工组织设计secret.doc_第3页
第3页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第4页
第4页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第5页
第5页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第6页
第6页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第7页
第7页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第8页
第8页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第9页
第9页 / 共55页
内蒙古某铁路路基施工组织设计secret.doc_第10页
第10页 / 共55页
亲,该文档总共55页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《内蒙古某铁路路基施工组织设计secret.doc》由会员分享,可在线阅读,更多相关《内蒙古某铁路路基施工组织设计secret.doc(55页珍藏版)》请在第壹文秘上搜索。

1、第一章 工程概况1.1编制说明1.1.1编制依据xxxxxx铁路有限责任公司的xx铁路二期(xx至xx段)线下工程施工项目招标文件。xxxx铁路二期线下工程补充文件、招标答疑文件。铁道第一勘测设计院设计的设计图纸、设计文件、设计资料。国家、铁道部现行施工规范及验收标准和国家地方的有关政策和法规,包括环境保护、水土保持方面的政策和法规。现场踏勘、调查所获得的有关资料。我单位拥有的施工工法,人力资源、设备技术能力以及长期从事铁路建设所积累的丰富的施工经验。1.1.2编制原则严格遵守国家、铁道部施工技术规范、规程、验收等技术标准的原则。全面响应招标文件和设计图纸要求的原则。把确保运输畅通和行车安全放

2、在首位的原则。确保施工工期的原则。争创行业一流,建造优质工程的原则。坚持文明施工,确保环境保护和水土保持本着“三同时”的原则。力求施工方案的适用性、先进性相结合的原则。1.1.3编制范围路基工程。1.1.4采用的施工技术规范、规程、施工图及标准路基一般设计横断面图 (xx施路02-01)路基个别设计图 (xx施路02-02)路基诸表 提高铁路路基工程设计、施工质量补充规定(铁建技200397号)。中华人民共和国铁路技术管理规程(铁道部令第2号)。建设工程项目管理规范(GB/T50326-2001)。铁路路基施工规范(TBJ10202-2002)。铁路工程土工试验方法(TBJ102-96)。铁路

3、路基土工合成材料用技术规程(TB10118-99)。铁路混凝土与砌体工程施工及验收规范(TB10210-2001)。铁路路基工程质量检验评定标准(TB10414-2003)。铁路混凝土强度检验评定标准(TB/10425-94)。新建铁路工程测量规范(TB10101-99)。铁路工程水质分析规程(TB10104-2003)。铁路工程物理勘探规程(TB10013-2004)。铁路工程结构混凝土强度检测规程(TB10426-2004)。铁路工程不良地质勘察规程(TB10027-2001)。铁路工程特殊岩土勘察规程(TB10038-2001)。铁路工程施工安全技术规程上、下册(TB10401.1、2-

4、2003)。污水综合排放标准(GB8978-96)。中华人民共和国安全生产法(2002)。建设工程安全生产管理条例。水土保持法(1991)。环境保护法(1989)。水污染防治法(1996)。固体废物污染环境防治法(1997)。职业健康安全管理体系规范(GB/T2800-2001)。1.2工程概况新建地方铁路xx至xxxx至xxxx段,本标段自xx车站西端引出(车站中心xx段DK0+000.00=xx线K66+279.75),本标段起讫里程为DK0+000DK9+500,全长9.5公里。1.2.1气象特征线路所处位置属典型的大陆性中温带亚干旱季风气候区,春季多风干旱,夏季昼热夜凉冬季严寒,昼夜温

5、差大。年平均气温6.6,年最高气温37.8,最低气温31.4,年平均降雨量392.7mm,年平均蒸发量达2267.4mm,年平均风速4.3m/s,最大风速28.7m/s,年平均大风日数大于45天,主导风向WN,最大积雪深度22cm。最大冻结深度采用值1.25m。地震动峰值加速度0.10g,地震基本烈度度。1.2.2地质情况本地区位于xx县xx乡,根据钻探揭露,本地区勘探深度范围内地层自中生代以来地层沉积相对完整。岩层为粉细砂、砂岩、泥岩、砂岩夹泥岩、圆砾土及砂质黄土。1.2.3地区资源本标段工程依山傍河,紧靠xx沟、乌素沟,在沟里有大路,枯水季节可用于施工运输,雨季河水较大时,则无法利用。另有

6、一些小路与线路相邻或相交。线路附近无地表水,且仅有乌素沟、神山沟中的地下水对圬工无侵蚀性,能用于施工。沿线有高压电网通过,部分地区有农网电力。通讯条件较差,个别地段无信号。1.2.4工程数量路基工程主要工程数量表序号工程名称单位工程数量备注1.路基1.1一、土方1、填土立方米411431.002、弃土立方米252763.001.2二、石方1、填石立方米223075.002、弃石立方米223707.001.3路基附属工程(一)土石方立方米25163.001.土方立方米16369.002.石方立方米8794.00(二)砌体及圬工1.浆砌石圬工方4842.002.混凝土圬工方11750.00(三)绿

7、色防护(种植沙棘)平方米52324.00(四)喷射混凝土平方米90336.001.素喷混凝土(厚0.1m)平方米12310.002.网喷混凝土(厚0.1m)平方米78026.00(五)锚杆m72638.001.短锚杆m4516.002.自钻式锚杆(ZB29/15)m68122.00(六)基床换填(质量比5%的水泥土)立方米37800.00(七)土工合成材料平方米123372.00(八)塌陷及滑坡整治1.挖除土石立方米6128.002.回填碾压立方米6128.003.浆砌片石截水沟圬工方448.00(九)排水沟圬工方3651.00(十)片石混凝土挡土墙圬工方28594.00(十一)混凝土挡土墙圬

8、工方290.00第二章 施工布置2.1施工组织机构项目经理:xx,负责全面工作。项目副经理:xx,负责现场施工生产的管理工作。项目总工:xx,主管工程技术工作及施工生产。技术主管:xx,主管工程技术工作。安质检:xx,负责项目的安全、质量的监督、检查管理工作。物资主管:xx,负责物资的采购供应、管理工作。桥涵主管:xx,主管桥涵。财务主管:xx,主管财务。办公室:xx,负责联络、对外协调工作。项目经理项目总工程师项目副经理安质环保部综合办公室计划财务部物资设备部施工技术部中心试验室作业队、工班2.2劳力安排主要劳力分配表序号工种人数1机械工302水 工53电 工24普 工25合 计622.3施

9、工设备序 号机械设备名 称规格及型号单位数量备注1装载机柳工ZL100C台52挖掘机大宇220台43自卸汽车东风EQ3228G台204推土机小松山推TY-220台55洒水车温州工程机械厂S15台26振动压路机徐工YZ18台3第三章 工期安排3.1工期及依据根据指挥部的施工总体安排以及xx铁路二期(xx至xxxx段)线下工程一标段施工组织设计的计划,路基工程的施工工期为:2007年6月3日2008年6月30日,共计12个月。第四章 施工技术措施4.1技术责任制一、项目经理(一)参加施工现场踏勘,熟悉周围环境,学习施工图纸,掌握设计意图,参加施工方案的讨论,参加施工组织设计的编制工作。(二)在工程

10、开工前,配合项目总工程师对各个施工段进行图纸交底和施工技术交底、在各工序开始施工前进行工序技术交底。(三)在施工现场监督、检查施工组织设计的执行情况,严禁违章施工,避免发生重大安全、质量事故。二、项目总工程师(一)全面负责本工程的技术工作,并对下属人员及各施工队技术负责人实行技术业务领导,负责贯彻执行上级制定的有关技术政策、技术管理制度、技术标准、规程、规范等。(二)参加现场踏勘和图纸交底,组织图纸学习,组织编制施工组织设计并及时报相关单位审批。(三)组织收集施工过程中的原始数据和技术资料,审核有关技术、质量方面的工程业务联系单和工程变更单,审核并上报竣工资料和组织编写工程总结。(四)参加重大

11、事故调查研究并提出整改措施,督促有关人员及时填送报表并按决定的处理意见贯彻实施。(五)积极推行全面质量管理,组织技术业务学习和交流,抓好典型,总结经验,组织并指导QC小组开展工作。(六)针对工程施工中的技术难关和薄弱环节,发动技术人员和广大职工开展技术革新,组织攻关和采取有效措施,及时负责解决。(七)组织工程竣工自验及参加工程初验和终验,并对验收中的不足之处配合项目经理督促有关人员及时整改。(八)及时掌握新技术、新工艺、新材料、新设备的有关技术要求,并经常深入工地检查上述四新技术的推广应用情况。经常深入工地,帮助解决施工过程中的具体技术问题,并督促按照批准的施工组织设计组织施工,当与实际情况出

12、入较大时,必须组织编写补充的施工组织设计上报审批。三、项目质量工程师、测量工程师(一)认真学习图纸、技术规程和施工组织设计,积极参加施工方案的讨论和施工技术交底。(二)深入工地,深入班组全面掌握工程质量情况,认真检查施工组织设计和施工技术规程的实施情况。(三)根据设计图纸要求严格进行质量检验工作,确保各个工序的施工质量符合设计要求。(四)认真学习新技术、新工艺、新材料、新设备的有关技术指标、技术性能和技术要求,并在实际施工中认真贯彻执行。四、项目材料员(一)认真学习图纸、技术规程和施工组织设计,认真参加施工技术交底,掌握设计意图。(二)严格根据设计图纸要求采购有关材料,确保其性能、质量、规格符

13、合设计要求。全面认真掌握新技术、新工艺、新材料的有关技术要求,并注意收集有关技术资料供项目总工程师参考。4.2技术管理的具体要求一、学习图纸和技术交底设计图纸下达后,由项目总工程师组织学习,全面领会设计精神,并在项目管理总体方案制约下编制合理可行、技术先进、效益良好的施工组织设计。在各工序开始施工前,必须由项目总工程师向各施工班组进行详细的图纸交底和技术方案交底,各班组必须严格认真执行,确保设计意图在实际施工中得到圆满的实现。二、质量内业资料管理质量内业资料包括开、竣工报告、施工合同及预算、施工组织设计、材料质保单、试验报告、工序、分部、单位工程质量评定表、隐蔽工程验收单、混凝土级配通知单、混凝土浇筑记录、测量放样复核记录、预应力张拉记录、设计变更联系单、业务联系单、竣工验收报告及施工小结等部分。其中,材料质保单包括原材料及半成品质保单,试验报告包括原材料及半成品、成品试验报告(包括混凝土、水泥净浆试配及强度报告)。上述资料由各有关人员分头负责填写、签证、收集,由项目质量部总体负责,由内业资料员负责整理归档。项目质量员应及时督促、检查质量内业资料报表的完成情况,各有关人员也应积极配合项目质量工
