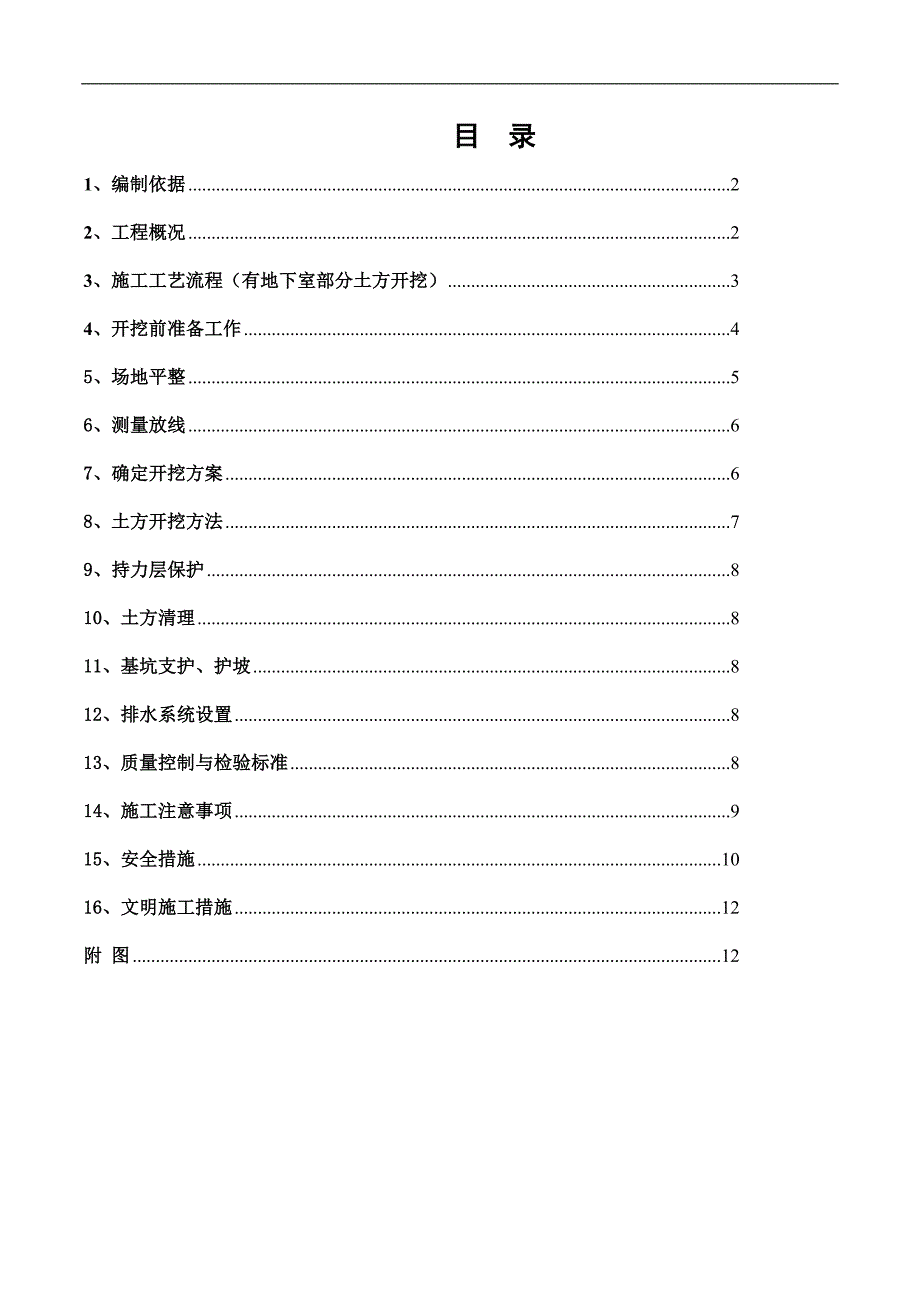

1、某某*医院工程土方开挖施工方案某某*建设工程有限公司目 录1、编制依据22、工程概况23、施工工艺流程（有地下室部分土方开挖）34、开挖前准备工作45、场地平整56、测量放线67、确定开挖方案68、土方开挖方法79、持力层保护810、土方清理811、基坑支护、护坡812、排水系统设置813、质量控制与检验标准814、施工注意事项915、安全措施1016、文明施工措施12附 图121、编制依据1.1、*国际建筑工程有限公司设计的某某医院医疗综合楼施工图设计；1.2、某某市*地质工程勘察有限责任公司提供的某某*医院岩土工程勘察报告；1.3、 本工程施工组织设计及施工合同2、工程概况2.1、设计概况

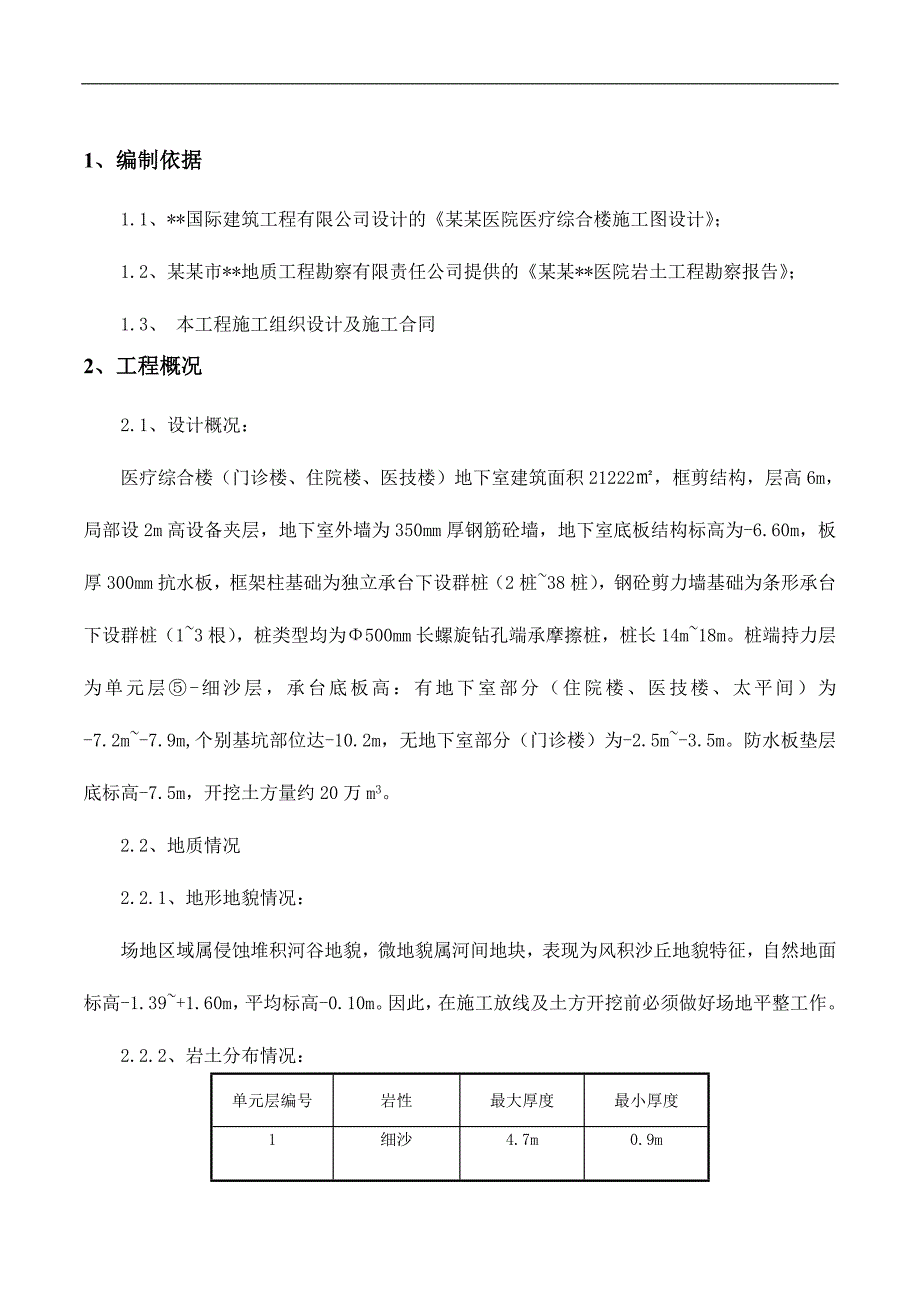

2、：医疗综合楼（门诊楼、住院楼、医技楼）地下室建筑面积21222，框剪结构，层高6m，局部设2m高设备夹层，地下室外墙为350mm厚钢筋砼墙，地下室底板结构标高为-6.60m，板厚300mm抗水板，框架柱基础为独立承台下设群桩（2桩38桩），钢砼剪力墙基础为条形承台下设群桩（13根），桩类型均为500mm长螺旋钻孔端承摩擦桩，桩长14m18m。桩端持力层为单元层-细沙层，承台底板高：有地下室部分（住院楼、医技楼、太平间）为-7.2m-7.9m,个别基坑部位达-10.2m，无地下室部分（门诊楼）为-2.5m-3.5m。防水板垫层底标高-7.5m，开挖土方量约20万m3。2.2、地质情况2.2.1、
3、地形地貌情况：场地区域属侵蚀堆积河谷地貌，微地貌属河间地块，表现为风积沙丘地貌特征，自然地面标高-1.39+1.60m，平均标高-0.10m。因此，在施工放线及土方开挖前必须做好场地平整工作。2.2.2、岩土分布情况：单元层编号岩性最大厚度最小厚度1细沙4.7m0.9m2粉沙-细沙4.6m0.8m3粉质粘土4.6m1.1m4有机质土4.1m1.2m5细沙15.5m11.0m2.2.3、地下水位情况场地地下水分为两类：A、上层滞水，分布于单元层粉质粘土层的顶面之上粉砂层及粉质粘土上部粉土和细沙夹层中，分布不连续，水位不稳定，涌水量极贫乏，水质一般，水位埋深3.4m7.0m，水位标高一般为-6.4
4、5m-3.88m； B、松散岩类孔隙潜水，赋存于单元层细砂层的中下部，水位埋深13.8m17.2m，水位标高-15.74m-14.84m;2.3、工程特征及分析本工程西侧4m处有一根DN600市政给水管，土方开挖时，基坑放坡受限制，只能按1:0.4放坡，东、南、北边土方开挖时按1:1稳坡比放坡不受限制，根据施工时间的特殊性，地下室施工要经过一个冬期，长达8个月，因此边坡要特殊处理。3、施工工艺流程（有地下室部分土方开挖）土方开挖工艺流程图4、开挖前准备工作4.1、参与土方开挖的技术人员要认真仔细阅读设计图及地勘报告，详细了解拟建物的设计情况和地质情况，审查设计图与现场是否吻合，向参与土方施工的
5、施工人员进行详细的技术交底；4.2、做好物质、机械、人员的准备工作，本工程开挖面积约2.6万。要选择机械设备丰富、技术素质高的施工队伍，机械设备进场后，要作全面修理检查、试运行，要有充足的油料储备，防止因设备故障、油料短缺而延误工期。按照总工期要求，地下室土方要求20天施工完，根据工程量和工期要求、机械设备、人员计划如下：机械、工种名称数量备注WY100液压挖掘机8台C36自行铲运机10台T180推土机4台10m3自卸车32辆技术人员8人施工人员30人人工清理400人4.3、准备好施工测量的各种仪器，根据施工的实际情况采用1台全站仪和2台水准器，各种仪器使用前要有专业检测部门出具的检测合格报告
6、。5、场地平整施工场地自然地面标高-1.39m+1.60m，高差2.99m，满足不了施工要求，开挖前必须将施工场地清理平整。5.1、场地平整施工顺序围挡临时设施拟建建筑物5.2、施工方法以0.00标高为准，根据已测设20m20m方格网自然地面标高，用推土机、铲运机和挖掘机相互配合整平，+1.00m以上土方用挖掘机挖至+0.5m左右，+1.00m以下土方用铲运机铲至0.00m。0.00m以下土方用推土机将挖区土方推平至0.00m。多余土方用10m自卸车运至建设单位指定地点。平整场地时，架设两台水准仪交叉测量，将平整后场地标高控制在-0.1m+0.1m范围内。6、测量放线6.1、根据规划及建设单位
7、给定的已知坐标点按照施工平面图引测到施工现场，至少引测两个坐标控制点到现场，根据引测的控制点将拟建物周边轴线定位，轴线控制桩的布设不能影响基坑土方开挖，应距离基坑边坡510m。6.2、控制桩作法：根据地面土质情况采用木桩和圆钉能满足测量放线要求，具体作法如下图：6.3、标高测量： 本工程施工区域场地高差较大，自然地面标高-1.39m+1.60m，无施工障碍，待场地平整后，按20m20m方格布设控制网，在各方格点上设置控制桩，根据引测到现场的控制桩高程，测出各点标高，并用红色油漆标示。6.4、在测量过程中，要有详细的测量记录。7、确定开挖方案根据抗水板底和承台底设计标高，地下室布局特点及地勘报告
8、提供的地质情况，结合现场场地状况，确定采用机械分段分层开挖。共分三段，轴为段，/轴为段，无地下室部分为段，按照流水作业，段顺序开挖，分三层开挖，第一层挖至-3.0m，第二层挖至-6.00m，再满铺500mm砂石层，为桩机提供施工条件，待桩施工完，冬期过后，第三次开挖到承台防水板垫层底标高处，保证冻土层厚度不少于1.5m。地下室三个出入口坡道作为土方运输通道，基坑坡度东、南、北三边按地勘报告要求的1：1稳定坡比控制，西边按1:0.4坡比放坡。具体作法见附图。8、土方开挖方法8.1、根据1：1坡度和1:0.4坡度及底板伸出外墙宽度、排水沟及工作面宽度（1500mm）确定基坑上口宽度，并用白灰作控制
9、线。防止控制灰线破坏，在灰线上每10m设置一根醒目标示杆；8.2、确定开挖顺序按照地下室三个出口位置，土方开挖方向从轴沿数字轴向轴方向平行退后开挖；8.3、土方开挖分三层进行，第一层开挖至-3m，第二层开挖深度至-6.0m。待桩施工完，冬期过后挖第三层土到设计标高。根据1：1坡比确定基坑底边线，每10m设置一根醒目标示杆。第二层开挖完毕后，沿基坑底边线按1坡比开挖排水沟并每隔30m及转角处挖1m1m1.5m集水坑，排水沟及集水坑开挖后用人工修整； 8.4、采用反铲挖掘机，8台挖机停放在被挖土方的上面，向后推移。被挖土方直接装入10m3装载车内运出施工区域。8台挖掘机均匀布置，净距不少于10m；
10、8.5、第二层土方开挖时，按照-6.0m的开挖深度跟踪检测标高，防止超挖，架设两台水准仪交叉测量，保证冻土层厚度不少于1.5m；8.6、按照建设方指定地点弃土；8.7、依据估算回填土方量，现场需预留土方5万m3作回填土，堆放在施工区域东北角离基坑上口边线20m以外。9、持力层保护按照地勘报告提供情况，-6.45mm以下部分土质为含水和粉质粘土，因此在长螺旋桩施工前必须作保护层，防止桩基施工时，机械设备移动破坏原土，影响持力层承载力，保护层的另一作用是满足桩机施工时的稳定要求，保护层做法：从地下室的通道口将外购混砂石逐步向拟建物中部及边缘铺设，铺设厚度为500mm，用挖机整平压实。10、土方清理
11、桩基施工完后，已是11月中旬，因此要经过一个冬期后，才能土方清理，其底板底部土层要做防冻处理，保证混砂石层和预留土层总厚度不少于1.5m。10.1、清理方法使用0.5m小型挖机配合大挖机，从前向后平行退后清理余土，并运出施工区域。同时采用人工清理小型机械已清区域，一次性清理至设计标高。10.2、清理出的土方作回填用，堆放在东北角离基坑边20m以外处。11、基坑支护、护坡见基坑边坡支护施工方案12、排水系统设置根据地质情况，对施工有影响的水位在-6.45m至-3.88m处，此部分的涌水量不是很大，属上层滞水，因此只需在地下室外缘，基坑底四周设置排水沟即可，在外缘折点处及每隔30m设置一个砖砌排水
12、井，排水井采用红砖砌筑，长宽高=1m1m1.5m,每个排水井内设置一台100污水抽水泵向外排水，在坡面离基坑外边沿2m处砖砌240500挡水线，排水沟及排水井具体做法见附图。排水沟排水坡度为1%，双向排水。13、质量控制与检验标准13.1、机械化土方开挖工程的质量检验标准见表1-1机械土方开挖工程的质量检验标准（mm） 表1-1项序项 目允许偏差或允许值检验方法柱基、基坑（槽）场地平整大型管沟地（路）面基层主控项目1标高-5050-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+500-150+100经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度205
13、02020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析13.2、人工土方开挖工程的质量检验标准见表1-2人工土方开挖工程的质量检验标准（mm） 表1-2项序项 目允许偏差或允许值检验方法柱基、基坑（槽）场地平整管沟地（路）面基层主控项目1标高-5030-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+100经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20202020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（ 路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。14、施工注意事项14.1、机械化
14、挖土应绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、集水井位置及流向，弃土堆放位置等，避免混乱，造成超挖、乱挖现象。14.2、对某些面积不大、深度较大的基坑，一般宜尽量利用挖土机开挖，不开或少开坡道，采用机械接力挖运土方的办法和人工与机械合理的配合挖土，最后用搭设枕木垛的方法，使挖土机械开出基坑。14.3、在斜坡地段挖方时，应遵循由上而下、分层开挖的顺序，以避免破坏坡脚，引起滑坡。14.4、做好地面排水措施，以阻拦附近地面的地表水，防止流入场地和基坑内，扰动地基。14.5、基坑（槽）开挖完成后，应尽快进行下道工序施工，如不能及时进行施工，应预留一层200300mm以上土层，在进行下道工序前挖去，以避免基底土遭受扰动，降低承载力。15、安全措施15.1、开挖边坡土方，严禁切割坡脚，以防导致边坡失稳；不得在挖方上侧距边坡20m内堆土。15.2、机械行驶道路应平整、坚实；必要时，底部应铺设枕木、钢板或路基箱垫道，防止作业时下陷；在饱和软土地段开挖土方，应先降低地下水位，防止设备下陷或基土产生侧移。15.3、机械挖土应分层进行，合理放坡，防止塌
