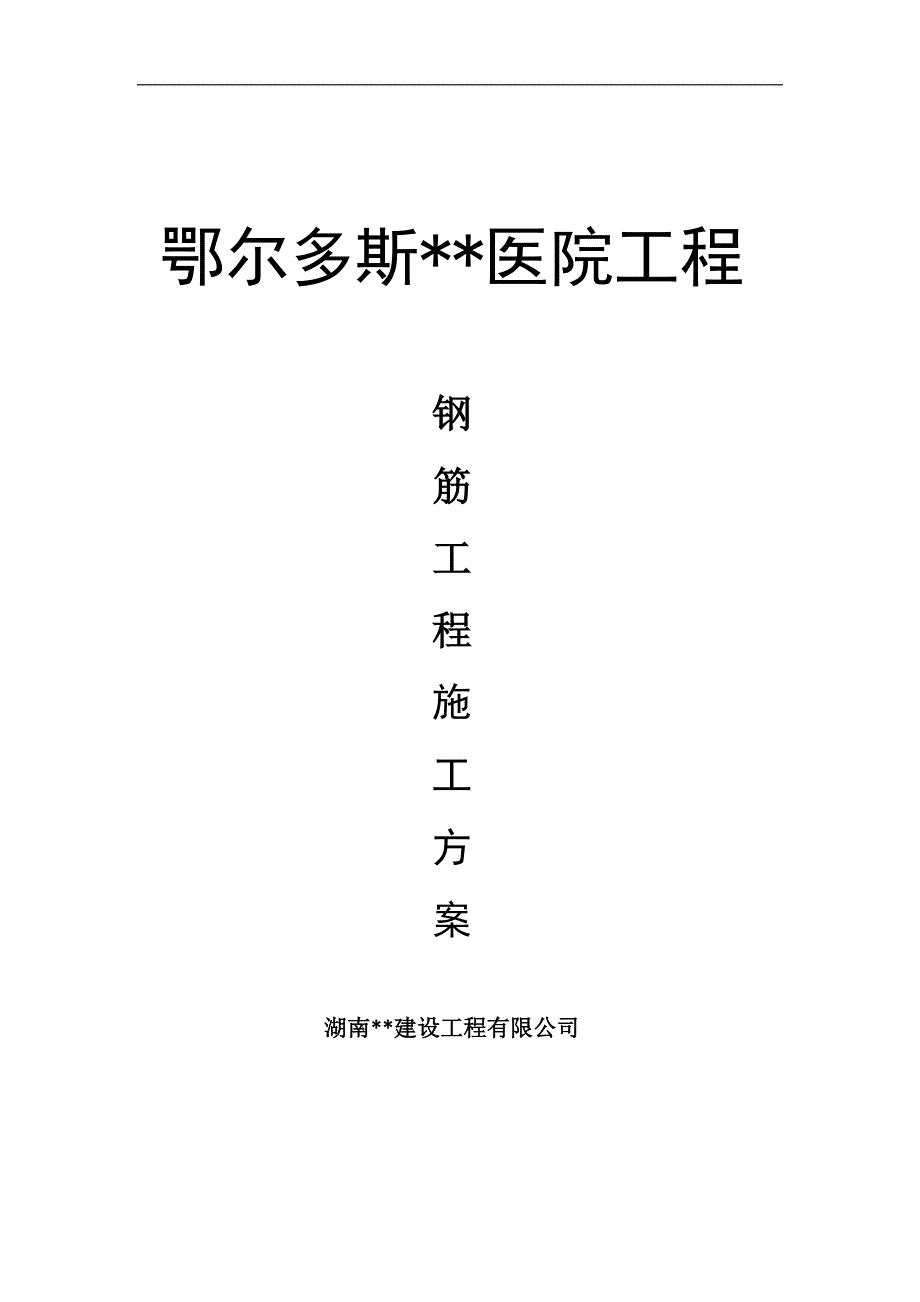

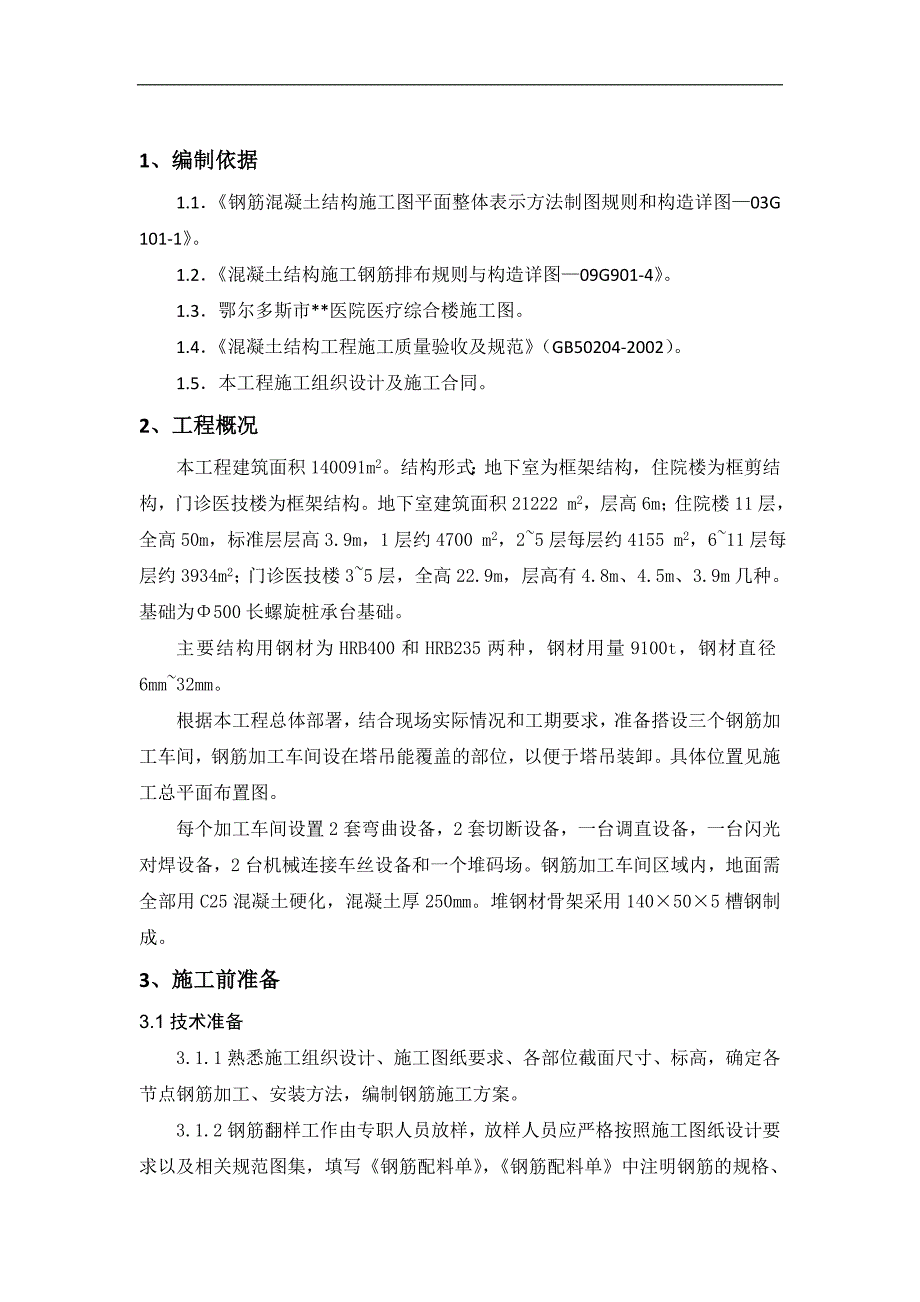

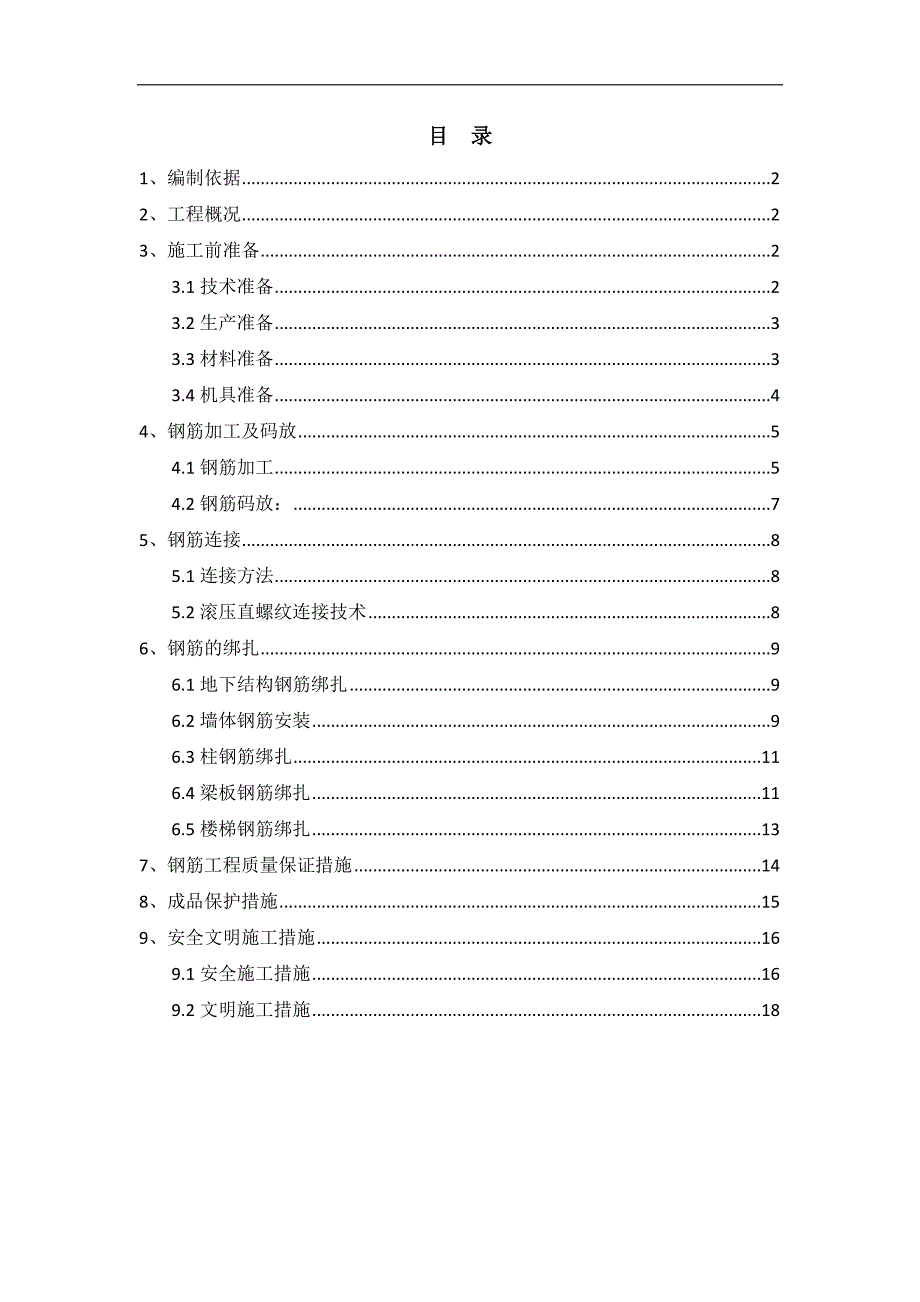

1、鄂尔多斯*医院工程钢筋工程施工方案湖南*建设工程有限公司目 录1、编制依据22、工程概况23、施工前准备23.1技术准备23.2生产准备33.3材料准备33.4机具准备44、钢筋加工及码放54.1钢筋加工54.2钢筋码放：75、钢筋连接85.1连接方法85.2滚压直螺纹连接技术86、钢筋的绑扎96.1地下结构钢筋绑扎96.2墙体钢筋安装96.3柱钢筋绑扎116.4梁板钢筋绑扎116.5楼梯钢筋绑扎137、钢筋工程质量保证措施148、成品保护措施159、安全文明施工措施169.1安全施工措施169.2文明施工措施181、编制依据1.1钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图03G
2、101-1。1.2混凝土结构施工钢筋排布规则与构造详图09G901-4。1.3鄂尔多斯市*医院医疗综合楼施工图。1.4混凝土结构工程施工质量验收及规范（GB50204-2002）。1.5本工程施工组织设计及施工合同。2、工程概况本工程建筑面积140091m2。结构形式：地下室为框架结构，住院楼为框剪结构，门诊医技楼为框架结构。地下室建筑面积21222 m2，层高6m；住院楼11层，全高50m，标准层层高3.9m，1层约4700 m2，25层每层约4155 m2，611层每层约3934m2；门诊医技楼35层，全高22.9m，层高有4.8m、4.5m、3.9m几种。基础为500长螺旋桩承台基础。主
3、要结构用钢材为HRB400和HRB235两种，钢材用量9100t，钢材直径6mm32mm。根据本工程总体部署，结合现场实际情况和工期要求，准备搭设三个钢筋加工车间，钢筋加工车间设在塔吊能覆盖的部位，以便于塔吊装卸。具体位置见施工总平面布置图。每个加工车间设置2套弯曲设备，2套切断设备，一台调直设备，一台闪光对焊设备，2台机械连接车丝设备和一个堆码场。钢筋加工车间区域内，地面需全部用C25混凝土硬化，混凝土厚250mm。堆钢材骨架采用140505槽钢制成。3、施工前准备3.1技术准备3.1.1熟悉施工组织设计、施工图纸要求、各部位截面尺寸、标高，确定各节点钢筋加工、安装方法，编制钢筋施工方案。3
4、.1.2钢筋翻样工作由专职人员放样，放样人员应严格按照施工图纸设计要求以及相关规范图集，填写钢筋配料单，钢筋配料单中注明钢筋的规格、形状、长度、数量、应用部位等；钢筋配料单经项目部审核签字认可后开始加工。3.1.3技术人员根据审核料表，编制钢筋进场计划，报送材料部门。3.1.4在钢筋绑扎之前，技术人员对各级管理人员和工人进行技术规范交底和关键部位施工交底。3.1.5钢筋进场同时提交钢筋材质证明并及时做复试试验。在大量加工钢筋前，试验室做好钢筋原材以及钢筋连接试件取样试验工作。3.1.6对绑扎钢筋部位的施工面清理干净，主筋、箍筋位置按设计要求用墨线标示。3.2生产准备3.2.1工程部门在钢筋原材
5、进场后，严格按要求送试验室进行原材料复试，提前向监理报批。3.2.2建立严格的质量检验程序和质量保证措施，确保钢筋的加工质量。钢筋加工现场建立严格的钢筋生产、安全管理制度，并制定节约措施，降低材料损耗。3.2.3钢筋原材：由项目材料股根据施工进度要求、钢筋料表要求分批进场。钢筋原材为HPB235级、HRB400级两种钢筋，选用定尺钢筋12m、9m，以利于配筋、下料。3.2.4材料物资部门设立钢材进场台帐和收料、领料制度。台帐钢筋编号应与堆放垛号一致，并注明出厂合格证编号、复试单编号及其合格或不合格。试验室取样复试的试验报告单也应注明钢材垛号与材料台帐编号一致，以便使用、检查和追溯。3.2.5对
6、所安装的钢筋加工设备进行全面调试，试运行。3.2.6提前7d制作水泥砂浆垫块，垫块尺寸为50mm50mm保护层厚度。3.3材料准备3.3.1本工程采用普通热轧HPB235级和HRB400级钢筋。3.3.2进场钢筋须具有出厂合格证明或试验报告单，钢筋表面或每捆（盘）钢筋均须有标志（牌号）。（1）钢筋进场必须具有出厂证明书和试验报告单，并按照验收批进行机械性能试验。现场试验员根据规范要求立即取样送试，钢筋复试通过后，方能批准使用。如使用中发现钢筋脆断，焊接性能不良和机械性能显著不正常时，必须进行钢筋化学成份分析，严禁不合格钢材用于本工程上。因此钢筋必须提前进场，留出试验时间，以免耽误使用。（2）对
7、同一厂家、同一批次进场的同规格型号、不同炉批号的钢筋，应检查其碳、锰含量差值，其中碳含量之差应小于0.02，锰含量之差应小于0.15，对结果超标的钢筋不得作为一批进行复试，应分别复试。结构纵向受力主筋按规范要求，计算钢筋抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋屈服强度实测值与强度标准值的比值不应大于1.3。（3）钢筋现场取样，每60T为一个验收批，取一组试样，进场钢筋重量一批大于100T的按每40T为一个验收批。在每批钢筋中的任意两根钢筋上各取一套，每套试样从每根钢筋两头端部各截去50cm，一套作拉力试验（包括屈服点、抗拉强度和延伸率），另一套作冷弯试验。试验时，如有一个试验
8、结果不符合规范所规定的数值时，必须另取双倍数量的试样，对不合格的项目做第二次试验，如仍有一根试样不合格，则该批钢筋不予验收，严禁用在本工程上。（4）钢筋运到现场后，由项目部材料员和当天项目部值班人员一同对钢筋的量进行验收，验收合格后堆放在现场指定的场地内，必须严格按不同厂家、级别、规格、长度、数量分别挂牌标识堆放，不得混淆，钢筋标识牌统一一致。3.4机具准备3.4.1主要机具及工具准备详见下表：机具及工具准备一览表名 称规 格数 量钢筋弯曲机GW-403台钢筋切断机GJ-503台调直切断机GT4/143台剥肋滚压直螺纹设备FP16-403台型材切割机J3GG-4003台钢 丝 钳长150、17
9、5mm15把砂轮切割机配套3台水 平 尺长450、500、550mm15把钢 卷 尺2米和20、50米30把直 尺23米30把4、钢筋加工及码放4.1钢筋加工4.1.1钢筋下料（1）直筋下料长度=构件长度-保护层厚度+（弯钩增加长度）+（接头连接长度）弯钩弯曲调整值。（2）弯起筋下料长度=直段长度+斜段长度-弯曲调整值+（弯钩增加长度）（3）箍筋下料长度=箍筋外皮周长（箍筋内皮周长）+箍筋调整值钢筋弯曲调整值表钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d4.1.2弯钩增加长度当弯心直径为2.5d、平直部分为3d时，钢筋弯钩增加长度：半圆弯钩为6.25
10、d，直弯钩为3.5d，斜弯钩为4.9d。4.1.3箍筋调整值即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。箍筋调整值（mm）箍筋直径681012量外包尺寸50607070量内皮尺寸1001201501704.1.4钢筋加工配料表按工程部位分层编制，钢筋级别、直径、下料长度、弯曲成型尺寸、接头位置和根数分别列项，每种钢筋要编号，钢筋编号要与施工图纸相对应。形状复杂的钢筋，必要时附大样图。4.1.5钢筋加工的形状、尺寸必须符合设计要求，应严格按配料单尺寸、形状进行加工，并在钢筋加工过程中进行抽查，每加工一批必须经验收合格后，才能进入施工现场。4.1.6钢筋弯曲点处不能
11、有裂缝，为此，对三级钢筋不能反复弯曲。4.1.7受力钢筋的弯钩和弯折必须符合抗震设计等有关规定：对HPB235级钢筋末端的180弯钩和箍筋的135弯钩，其弯曲直径不小于钢筋直径的2.5d，弯钩的弯后平直部分长度3d，箍筋平直长度10d，且其弯钩加工和绑扎后必须相互平行。如下图所示。受力钢筋弯钩弯折加工示意图4.1.8直螺纹钢筋材料的截断采用无齿锯进行下料，切割后的钢筋断口不得有马蹄形或起弯等现象；其它钢筋采用钢筋切断机下料，责任人员每周检查钢筋切断机刀口的情况，发现刀片钝损必须要求分包更换切割机刀片；结构钢筋严禁采用气焊切割。4.1.9钢筋加工过程中的废料按划定的区域堆放，不得乱扔（加工场设有
12、钢筋废料堆放池）。长度超过1米的料头按规格码放整齐，码放时一头对齐，以备二次利用，最大限度的节约材料。4.1.10钢筋加工要有专人负责，每加工一种规格的钢筋，都要先仔细量其尺寸，合格后方可批量加工，有偏差必须及时调整。4.1.11钢筋加工的允许偏差：钢筋加工允许偏差表序号项 目允许偏差1受力钢筋沿长度方向全长的净尺寸10mm2弯起钢筋的弯折位置10mm3箍筋外包尺寸5mm4.1.12梁拐头用正常机械连接极为不便，甚至无法进行，因此在下料加工时应注明用正反丝进行连接。4.1.13钢筋拉伸、调直盘条钢筋调直采用钢筋调直机，盘条钢筋调直长度定为16m；根据加工区条件，使用卷扬机调直，控制其调直冷拉率
13、不大于4%，即16m长钢筋伸长长度不超过0.64m，在场地内采用50mm宽红油漆进行标识，调直时做好伸长区标记，以防止超拉。4.2钢筋码放：4.2.1钢筋原材运到加工厂后堆放在指定的场地内，必须严格按批次、等级、牌号、直径、长度、数量分别挂牌标识堆放，不得混淆，钢筋标识牌统一一致。4.2.2存放钢筋场地地面平整，并设有排水坡度。用4根100100mm方木捆绑在一起，间距3m码放作为钢筋存放架，堆放时，钢筋架放好，离地面20cm，用塑料布全部覆盖以防钢筋锈蚀和污染。4.2.3项目部根据工程施工进度和现场储料能力编制钢筋加工和供应计划，钢筋供应方根据供应计划分批分次运送钢筋进场。4.2.4钢筋半成
14、品必须分部位、分层、分段，按号码顺序堆放，同一部位或同一构件的钢筋放在一起，并有明显标识，标识上注明构件名称、部位、钢筋、尺寸、直径、根数。并下垫100mm100mm方木，直径相近的钢筋避免相邻码放，以防混淆。4.2.5每一批原材钢筋存放处设标识牌，标识牌的材料为硬塑料板，填写表格采用机器打印，手工填写，标识牌可重复使用。4.2.6每一型号正在加工的钢筋要有标识牌，标识牌的材料为硬塑料板，填写表格采用机器打印，手工填写，标识牌可重复使用。施工现场钢筋原材标识牌湖南德成公司鄂尔多斯医院项目部物资标识牌物资名称：规格型号：进场时间：进场数量：生产厂家：检验状态： 年 月 日施工现场半成品钢筋加工标识牌钢筋加工厂规格数量加工部位允许偏差制作人负责人 年 月 日5、钢筋连接5.1连接方法本工程钢筋连接方法主要有钢筋搭接连接、钢筋机械连接，小直径主要采用搭接连接，直径16mm钢筋均采用机械连接，采用滚轧直螺纹连接技术。5.2滚压直螺纹连接技术工艺流程:钢筋原材料检验钢筋下料钢筋接头丝头加工直螺纹丝扣质量检验安装丝扣保护套存放待用运至现场进行连接，见图所示。直螺纹连接图
