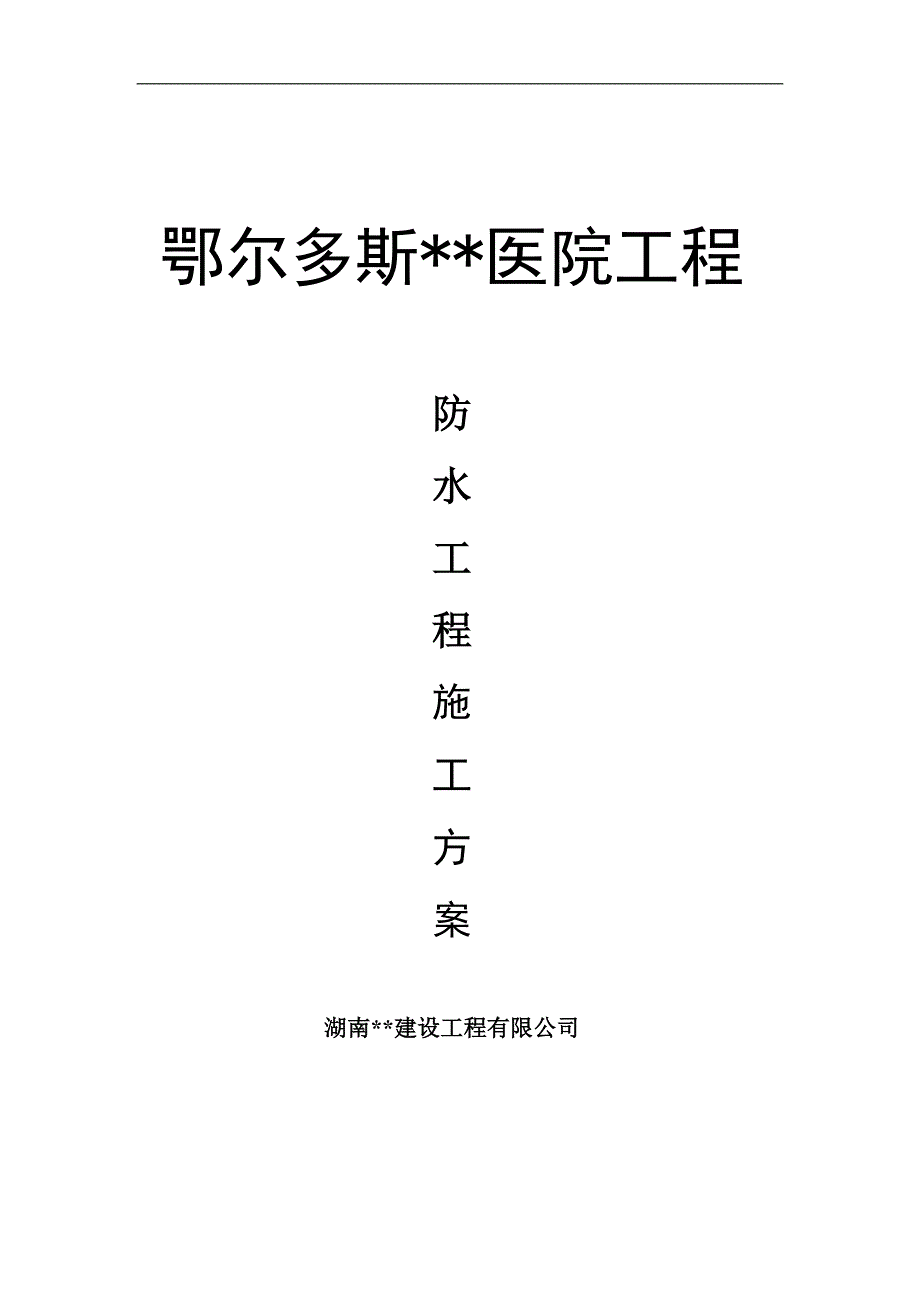

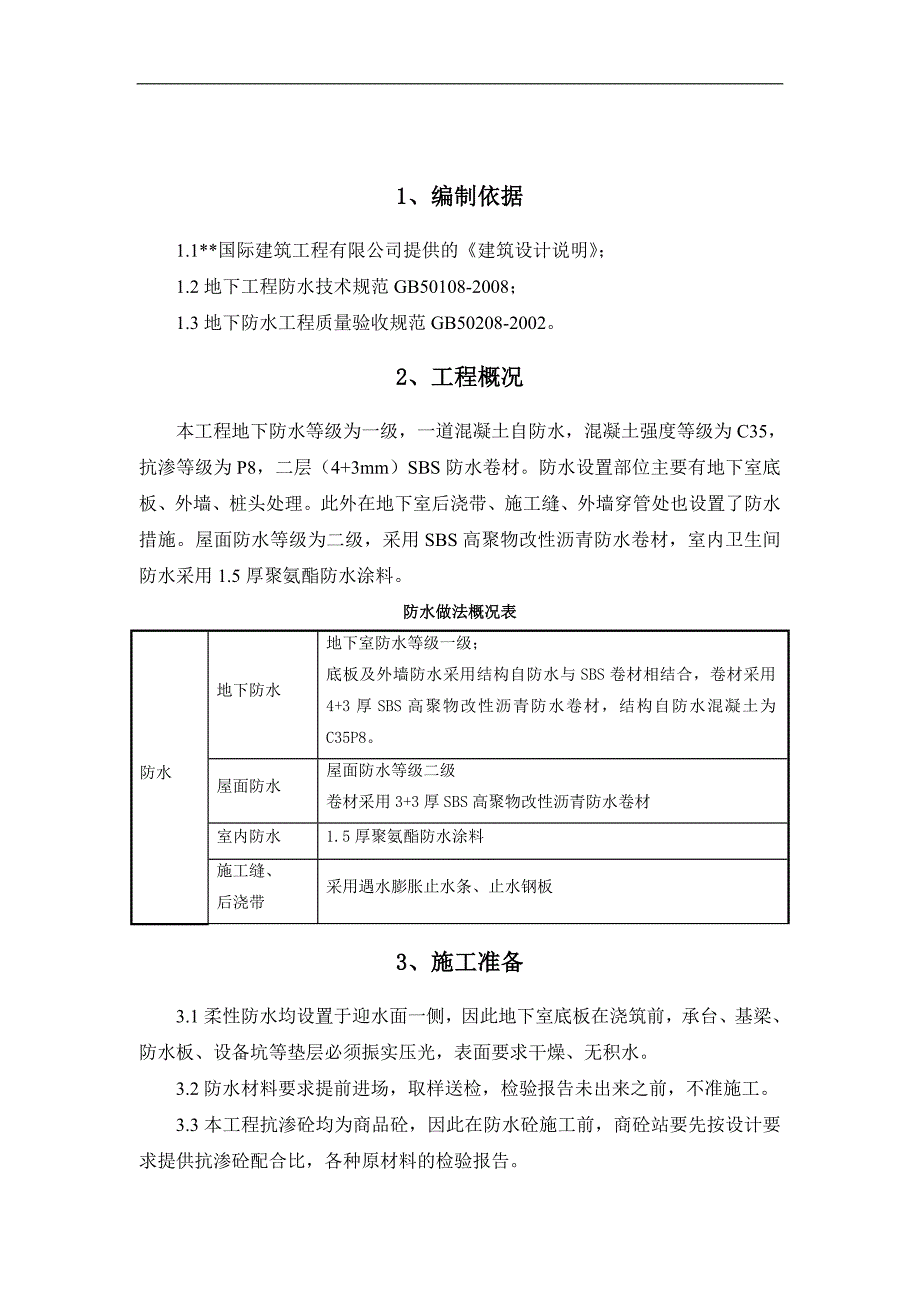

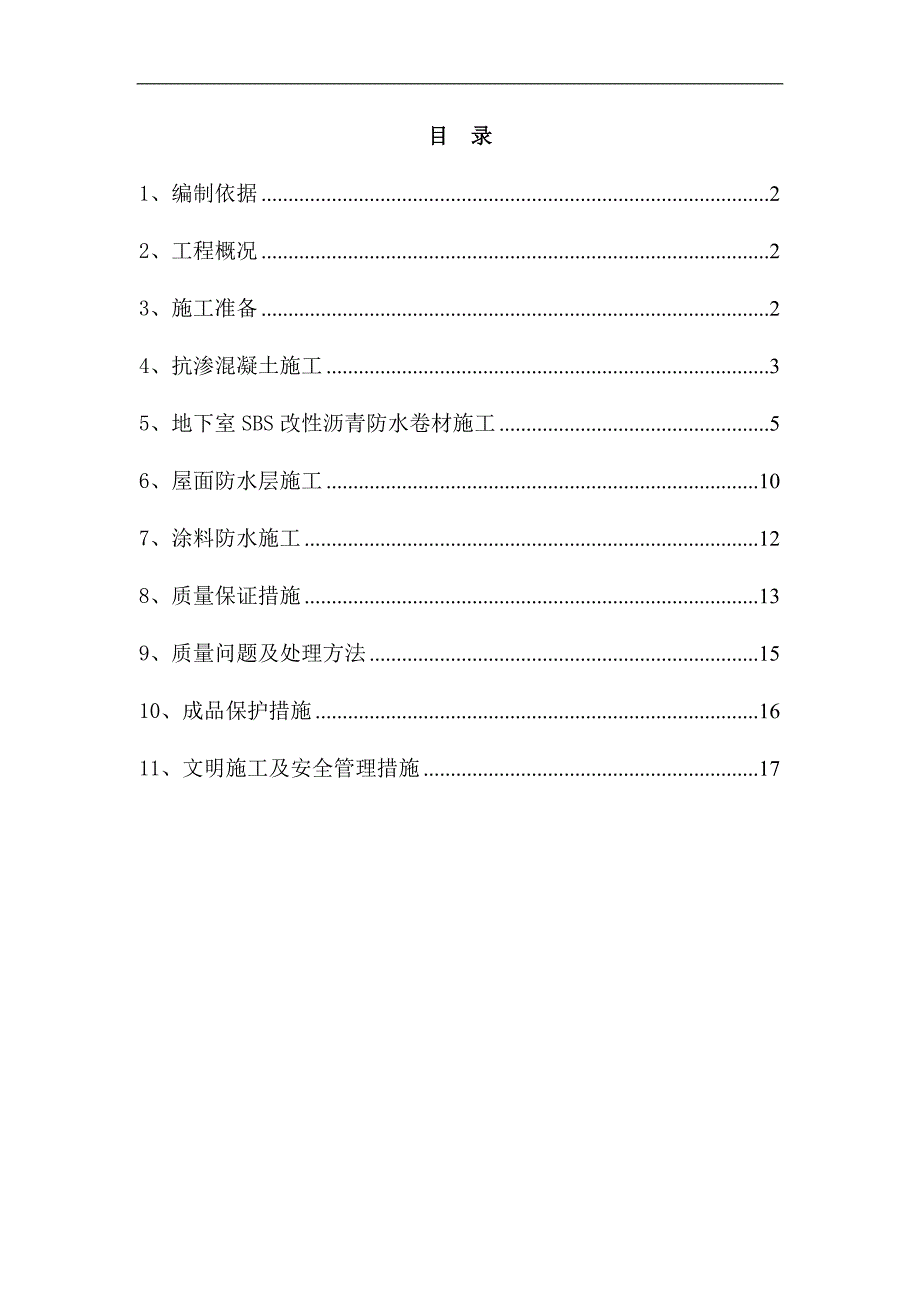

1、鄂尔多斯*医院工程防水工程施工方案湖南*建设工程有限公司目 录1、编制依据22、工程概况23、施工准备24、抗渗混凝土施工35、地下室SBS改性沥青防水卷材施工56、屋面防水层施工107、涂料防水施工128、质量保证措施139、质量问题及处理方法1510、成品保护措施1611、文明施工及安全管理措施171、编制依据1.1*国际建筑工程有限公司提供的建筑设计说明；1.2地下工程防水技术规范GB50108-2008；1.3地下防水工程质量验收规范GB50208-2002。2、工程概况本工程地下防水等级为一级，一道混凝土自防水，混凝土强度等级为C35，抗渗等级为P8，二层（4+3mm）SBS防水卷材
2、。防水设置部位主要有地下室底板、外墙、桩头处理。此外在地下室后浇带、施工缝、外墙穿管处也设置了防水措施。屋面防水等级为二级，采用SBS高聚物改性沥青防水卷材，室内卫生间防水采用1.5厚聚氨酯防水涂料。防水做法概况表防水地下防水地下室防水等级一级；底板及外墙防水采用结构自防水与SBS卷材相结合，卷材采用4+3厚SBS高聚物改性沥青防水卷材，结构自防水混凝土为C35P8。 屋面防水屋面防水等级二级卷材采用3+3厚SBS高聚物改性沥青防水卷材室内防水1.5厚聚氨酯防水涂料施工缝、后浇带采用遇水膨胀止水条、止水钢板3、施工准备3.1柔性防水均设置于迎水面一侧，因此地下室底板在浇筑前，承台、基梁、防水板
3、、设备坑等垫层必须振实压光，表面要求干燥、无积水。3.2防水材料要求提前进场，取样送检，检验报告未出来之前，不准施工。3.3本工程抗渗砼均为商品砼，因此在防水砼施工前，商砼站要先按设计要求提供抗渗砼配合比，各种原材料的检验报告。3.4选择优秀的防水施工队伍，熟悉施工图纸做好详细的书面技术交底工作。3.5做好各种机械设备的维修、调试、试运行，保证正式投入使用时的正常运行。4、抗渗混凝土施工4.1材料要求4.1.1水泥：防水混凝土使用的水泥，应符合下列规定：（1）强度等级应不低于32.5级；（2）在不受侵蚀性介质和冻融作用时，宜采用普通硅酸盐水泥、硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、
4、矿渣硅酸盐水泥。使用矿渣硅酸盐水泥时必须掺用高效减水剂；（3）在有侵蚀性介质作用时，应按介质的性质选用相应的水泥；（4）在受冻融作用时，应优先选用普通硅酸盐水泥，不宜选用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥；（5）不得使用过期或受潮结块的水泥，不得将不同品种或强度等级的水泥混合使用。4.1.2砂：宜用中砂，含泥量不得大于3，泥块含量不得大于1%。4.1.3石子：粒径不宜大于35mm，一般石子粒径为535mm，泵送时石子最大粒径应不大于输送管径的1/4(碎石宜不大于l/5管径)；且不大于14混凝土最小断面；不大于3/4受力钢筋最小净距；吸水率应不大于1.5；含泥量不得大于1.0，泥块含量不得大于
5、0.5；且不得为碱活性骨料。4.1.4掺合料：防水混凝土可掺入一定数量的粉煤灰、磨细矿渣粉、硅粉等。其掺量应经过试验确定。4.1.5外加剂：防水混凝土可根据工程需要掺入聚羧酸基高性能减水剂，其品种和掺量应经试验确定，所有外加剂的技术性能应符合现行国家或行业标准一等品及以上的质量要求。4.1.6水：拌制防水混凝土所用的水应采用不含有害物质的洁净水。4.2防水混凝土配合比本工程全部采用商品混凝土，混凝土供应商选定后及时向相关人员下达技术交底，交底中对混凝土原材料选用、配合比设计、混凝土搅拌、混凝土运输等提出相应要求。防水混凝土配合比的设计除满足抗渗等级要求及抗压强度、施工和易性等要求外，还应根据根
6、据本工程的施工进度安排合理确定混凝土的初凝、终凝时间。4.2.1防水混凝土配合比设计原则（1）根据工程要求选择水泥品种及强度等级水泥品种的选用主要是由混凝土抗渗性、耐久性、使用条件及材料来源情况决定。水泥强度等级由混凝土强度来决定。（2）合理选用砂、石材料。除了工程有特殊要求外，一般应优先采用当地砂、石材料，但必须通过试验，质量要符合国家标准，满足工程的要求。防水混凝土中砂率不宜小于35，具体数值可以根据砂、石材料性能、工程的施工条件、结构情况和使用情况等选用。（3）确定水灰比：防水混凝土的水灰比主要依据抗渗要求和施工和易性，其次考虑强度要求。（4）确定用水量：用水量应根据结构条件(如结构截面
7、大小、钢筋布置的稀密等)和施工方法(运输、浇捣方法等)综合考虑决定。4.2.2防水混凝土配合比设计要求（1）试配的混凝土抗渗等级应比设计要求提高0.2MPa。（2）每立方米防水混凝土中各类材料的总碱量（Na20当量）不得大于3kg。4.3施工工艺4.3.1混凝土浇筑（1）底板混凝土浇筑基础按后浇带、施工缝位置分块浇筑，每块必须连续浇筑，按设计要求，采取有效的止水措施。（2）墙体混凝土浇筑涉及地下防水要求的墙体混凝土浇筑时，以后浇带、施工缝位置首先在墙底均匀浇筑3050mm厚与墙体混凝土同配比的水泥砂浆，再正式浇筑墙体混凝土。4.3.2混凝土振捣施工过程中严格控制混凝土振捣工作，采用高频振捣机械
8、振捣，以保证混凝土振捣密实，避免漏振、欠振和过振。后浇带处的止水带、止水条等要定位准确，施工过程中由专人看护，严防振捣棒撞击止水带，确保位置准确。4.3.3混凝土养护为避免混凝土裂缝，加强混凝土养护非常关键。混凝土养护采用覆盖塑料布浇水养护方法，保持混凝土表面处于湿润状态，养护时间不少于14d，设专人检查、分区域记录（每四小时一次）。4.3.4拆模非承重构件的防水混凝土强度达到1.2Mpa且拆模时构件不缺楞掉角，方可拆除模板，承重构件的防水混凝土要根据设计、规范和同条件试块强度来定拆模时间。抗渗混凝土具体施工工艺参照混凝土施工方案5、地下室SBS改性沥青防水卷材施工5.1工艺流程基层清理涂刷基
9、层处理剂3厚SBS防水层4厚SBS防水层保护层5.2基层处理防水卷材施工前基面应干净、干燥，并应涂刷基层处理剂，当基面潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔剂，基层处理剂的配制和施工应符合下列要求（1）基层处理剂应与卷材及粘结材料的材性相容；（2）基层处理剂喷涂或刷涂应均匀一致，不应露底，表面干燥后方可铺贴卷材。5.3 SBS防水层施工基层处理满足要求后，首先铺设3mm厚SBS卷材，再铺设4mm厚SBS卷材，均采用热熔法铺设，应先铺设阴角、阳角、设备坑等加强部位，再大面积铺设，铺设防水卷材应符合下列规定：（1）应铺设卷材加强层，阴角、阳角、设备基础、桩头顶及四周承台底局部、施工后浇带、施工缝
10、等均应属于卷材加强层部位；（2）地下室侧墙、顶板卷材要求采用满粘法施工（底板可采用点粘法）；（3）卷材与基面、卷材与卷材间的粘结应紧密、牢固铺贴，完成的卷材应平整顺直，搭接尺寸应准确，不得产生扭曲和皱折；（4）卷材搭接处和接头部位应粘贴牢固，搭接长度不少于100mm，接缝处应封严或采用材性相容的密封材料封缝；（5）铺贴立面防水层时，应采取防止卷材下滑的措施；（6）铺贴双层卷材时，上下两层相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得垂直铺贴；（7）铺贴卷材时，热熔要均匀，不得加热不足或烧穿卷材，搭接部位应溢出热熔的改性沥青。5.4防水保护层施工地下室底板和顶板保护层为干铺油毡一层后，
11、铺设50mm厚C15细石砼作保护层，地下室外墙防水采用60厚聚苯板作防水保护层，防水层施工完后，应立刻做好保护层施工，防止防水层破坏。5.5各细部防水做法5.5.1防水附加层铺贴：出屋面管道、穿墙管根、阴阳角，底板防水保护墙转角处及与底板相交处等均用3mm厚SBS卷材做防水附加层，防水附加层采用热熔满粘法施工，附加卷材铺贴时要先铺平面，再铺立面，宽度为500mm，转角两边各250mm。阴阳角防水附加层作法见图下图：阴阳角防水附加层作法图5.5.2底板与外墙相接的施工缝留置于底板面以上300mm高的外墙上，施工缝设置300mm3mm止水钢板居中埋设，固定在外墙钢筋上，如下图：底板与外墙防水节点5
12、.5.3地下室外墙与顶板交界处水平施工缝采用粘贴膨胀止水条进行防水处理。见下图：地下室外墙与顶板交界处施工缝防水做法图5.5.4水平面后浇带：5.5.5侧墙面后浇带5.5.6穿墙套管处做法：穿过防水层的管道与防水层连接处，增设一层环形附加层，粘贴宽度不小于200mm，并在铺贴前将套管上的锈蚀杂物清理干净。穿墙套管防水节点5.5.7桩顶防水5.6外墙后浇带处防水施工措施地下室底板、外墙砼施工完后，在设有后浇带的位置用砖砌体作围护结构，详见下图：5.6.1砖砌体应在相邻砼墙防水层施工完后开始施工，后浇带相邻砼墙的防水必须做到后浇带边缘，砖砌体材料为实心粘土砖Mu7。5、M5水泥砂浆。5.6.2后浇
13、带四周土方回填前，砖墙内壁用木方或钢管设置对撑，对撑间距不大于1m，待四周回填土稳定后方可拆除。5.6.3砖墙砌筑高度为顶板高度，上口用钢管或木方和架板、防火棉封堵密实，防止污染后浇带防水层。5.6.4待后浇带砼施工完后，开始施工后浇带的迎水面柔性防水层，新铺设的卷材与原卷材接缝要严密搭接，搭接长度不少于500mm，即井内砼面满铺。6、屋面防水层施工6.1屋顶防水层为3+3厚SBS改性沥青防水卷材。6.2工艺流程：基层清理涂刷基层处理剂特殊部位铺贴卷材附加层热熔铺贴屋面板卷材热熔封边屋面板与女儿墙接头处理6.3对进场的改性沥青卷材（聚酯胎）SBS要进行外观检查（防水卷材厚3mm，外观要求边缘齐
14、整、表面平整、厚度一致，不得有断裂、孔洞、褶皱、剥离等情况）及出厂合格证等资料的检查，不合要求的要清退（进场后进行复试并经见证取样合格）。6.4基层平整、牢固，女儿墙阴角处做成半径大于50mm的圆孤，基层表面尘土杂物清扫干净，残留的灰浆硬块及突出部分清理干净，不得有空鼓，开裂及起砂、脱皮等缺陷。基层表面保持干燥，含水率不得大于9%，现场测试方法为用1m2卷材贴于基层表面，阳光直射3-4小时后卷材内侧无结露时即认为基层基本干燥。基层含水率的检查须经监理工程师认可方可进行防水层施工。如未达到规定的含水率要求时，不得进行防水层施工。6.5遇雨天或四级以上大风天气时严禁施工，必须在雨后或风后待基层含水
15、率达到要求并彻底进行清扫工作后方可继续施工。6.6涂刷基层处理剂：按照产品使用说明书，使用前将氯丁橡胶粘结剂加入工业汽油稀释，用电动搅拌机搅拌均匀，用长把滚刷均匀满涂在已清好的基层表面上，阴阳角等细部不易涂刷处，可用毛刷涂刷，厚薄均匀，不留死角，不透底，不得有漏刷或麻点等现象，经过4小时可以铺贴卷材。6.7附加层施工：管根、檐口、女儿墙做附加层，附加层每边长度250mm。阴阳角做附加层，采取热熔法铺贴SBS卷材，铺贴前应将杂物、管道锈蚀清理干净，按规范及设计要求将卷材裁或相应的形状进行铺贴，立面、平面铺贴长度不小于250mm，附加层必须铺实、粘牢。6.8热熔铺贴卷材：将SBS卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用30的管穿入卷心，卷材端头比齐开始铺的起点，按弹好的标准线的位置，在卷材的一端用汽油喷灯加热卷材涂盖层熔触，加热位置为基层与卷材交接处，喷灯距加热面保持300mm左右的距离，往返喷烤，观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设。在滚压时注意不要卷入空气及异物，要求用力均匀，不窝气，压
