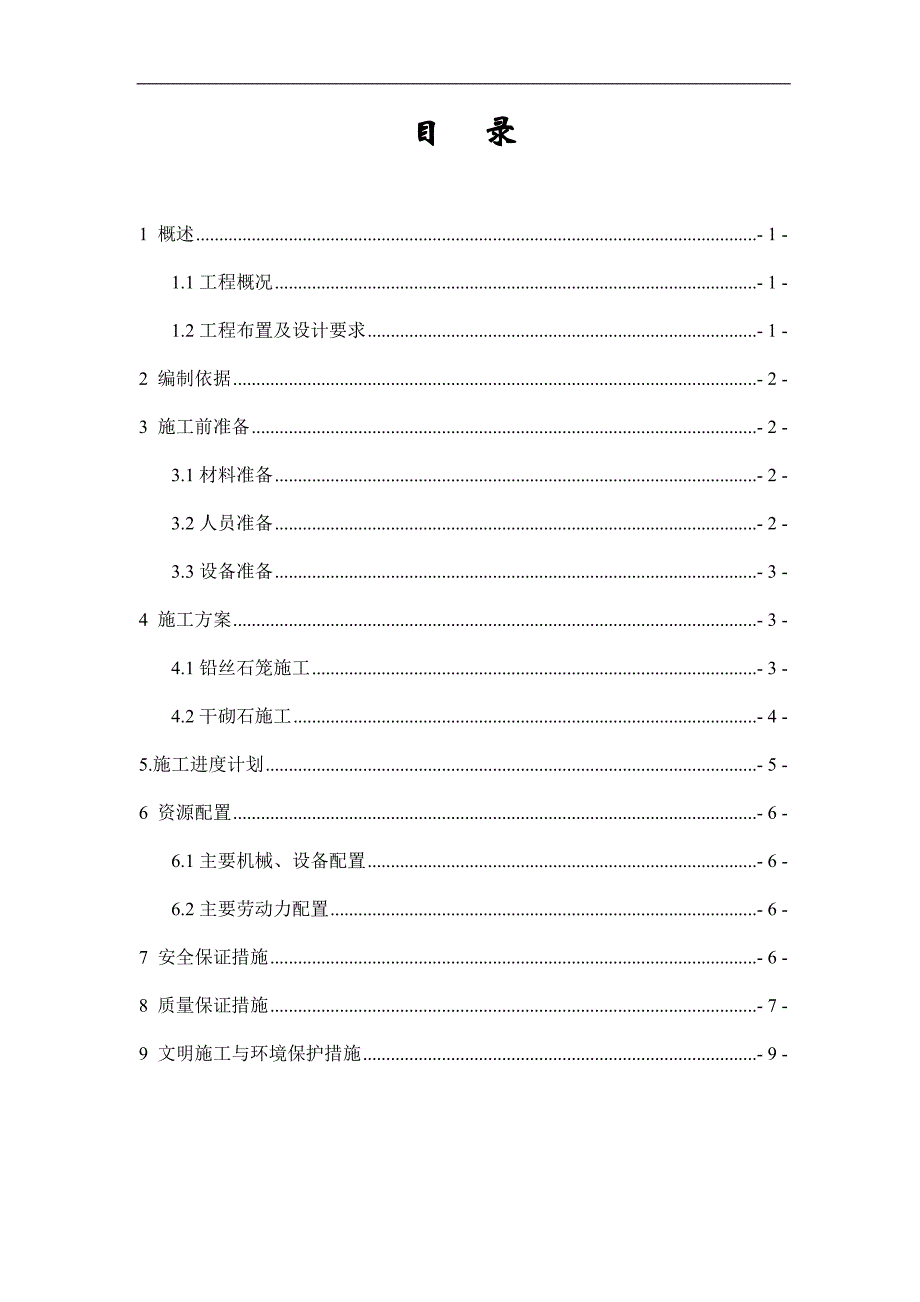

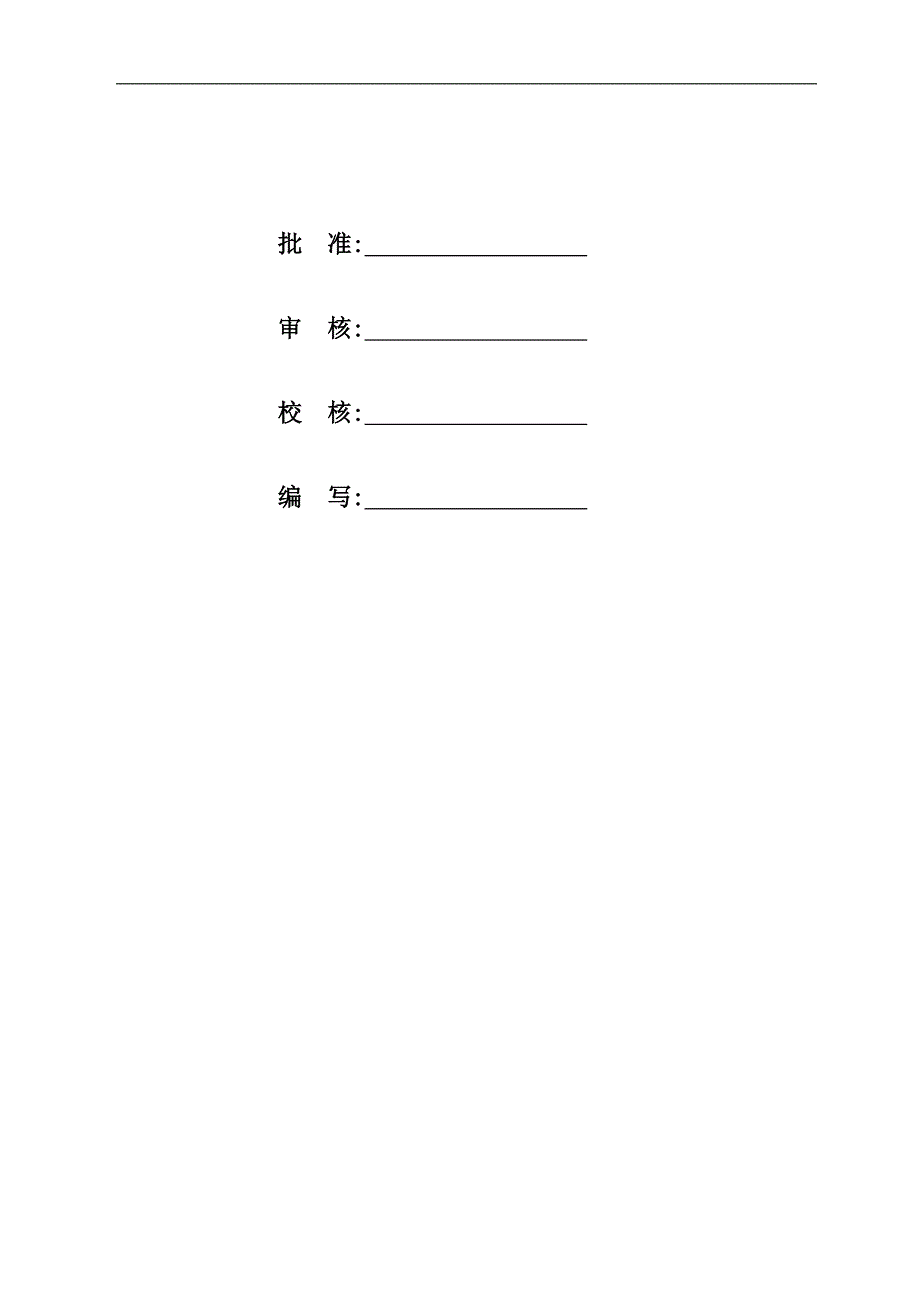

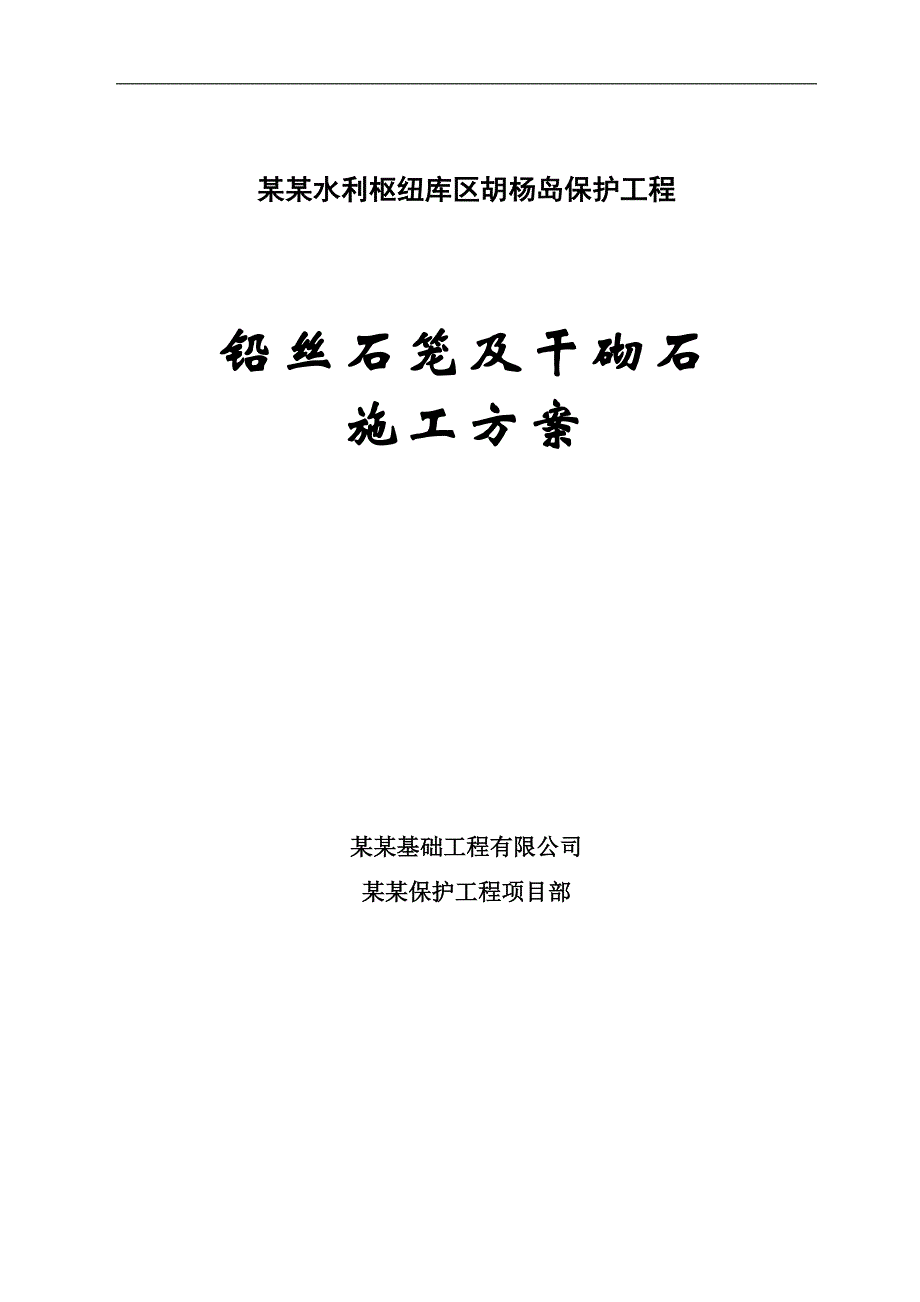

1、 某某水利枢纽库区胡杨岛保护工程铅丝石笼及干砌石施工方案某某基础工程有限公司某某保护工程项目部批 准: 审 核: 校 核: 编 写: 目 录1 概述- 1 -1.1工程概况- 1 -1.2工程布置及设计要求- 1 -2 编制依据- 2 -3 施工前准备- 2 -3.1材料准备- 2 -3.2人员准备- 2 -3.3设备准备- 3 -4 施工方案- 3 -4.1铅丝石笼施工- 3 -4.2干砌石施工- 4 -5.施工进度计划- 5 -6 资源配置- 6 -6.1主要机械、设备配置- 6 -6.2主要劳动力配置- 6 -7 安全保证措施- 6 -8 质量保证措施- 7 -9 文明施工与环境保护措施
2、- 9 -1 概述1.1工程概况某某水利枢纽库区胡杨岛保护工程，主要对胡杨岛防护，防护面积为28.9hm2，防护范围高程为10721076m，胡杨岛防护工程的主要任务是沿胡杨岛周边筑堤并采用干砌石、铅丝石笼护坡防护，岛内采用吹淤回填的方式加高至1077.5m。另岛上布置有1082.1m高地、1个游泳池和3个人工湖。铅丝石笼及干砌石工程主要工程量为：无纺土工布7.32万m2，干砌石6.4万m3，铅丝石笼3.3万m3等。1.2工程布置1.2.1堤防工程按照设计图纸要求，堤防总长约2.623km，共分A区，B区，C区三个施工区域：A区为上游迎水面区域；B区为两侧顺水流向区域；C区为下游背水面区域，并
3、分别采用不同的防护措施。A区采用0.8m厚铅丝石笼护坡，1.5m厚干砌石护脚，干砌石外罩镀锌铅丝网，末端系铅丝石笼网坠；B区采用0.5m厚铅丝石笼护坡，1.0m厚干砌石护脚，干砌石外罩镀锌铅丝网，末端系铅丝石笼网坠；C区采用0.5m厚铅丝石笼护坡，1.0m厚铅丝石笼护脚。A区铅丝石笼共分a1，a2，a3，a4，j型，z型6种规格；B区铅丝石笼共分b1，b2，b3，b4，b5，b6，b7，b8，j型，z型10种规格；C区共分b1，b2，c1，c2，4种规格，铅丝石笼的制作和施工要严格按照图纸，以满足设计及规范要求。1.2.2人工湖、游泳池及1082.1高地根据设计蓝图，人工湖内坡、游泳池外坡、1
4、082.1高地外坡采用干砌石护坡，先在基面上铺设300g/m2无纺土工布，10cm厚砂砾石保护层，然后砌筑块石。1.3设计要求1.3.1土工布土工布为无纺土工布，规格为300g/m2，幅宽6.0m。1.3.2铅丝石笼网铅丝笼网丝采用8号镀锌铅丝，边丝采用5号镀锌铅丝，网目尺寸为顶部160180mm，侧面为200250mm，镀锌含量为245g/m2，铅丝网片绑扎及相邻铅丝笼之间采用12号镀锌铅丝双线绑扎，边丝与相邻网片采用穿孔绞绕连接，绑扎间距不超过25cm；填装块石粒径不小于网目尺寸，石笼容重不小于1.7t/m3。1.3.3块石料块石料饱和抗压强度大于40MPa，经冻融抗压强度大于30MPa，
5、软化系数大于0.7，冻融损失率小于1%，天然干密度大于2.4t/m3。2 编制依据(1)某某水利枢纽库区胡杨岛保护工程招、投标文件及答疑文件；(2)某某水利枢纽库区胡杨岛保护工程设计图纸及相关的技术要求；(3)设计通知单(HYD-01)；(4)堤防工程施工规范(SL260-98)；(5)堤防工程土工合成材料应用技术；(6)土工合成材料短纤针刺非织造土工布(GB/T17638-1998)。3 施工前准备3.1材料准备根据招标文件、施工图纸及相关技术、规范要求，对进场铅丝石笼、无纺土工布、砌筑石料进行监理单位或建设单位见证取样，并跟踪试验检测，检测合格后，方可在施工中使用，对不合格材料，进行退场处
6、理。根据施工进度计划安排，做好物资需求计划及采购计划，提前采购土工布、铅丝石笼网及块石。施工时，采用人工配合机械设备将材料运至施工部位。本工程所用块石来源与业主指定的五虎山石料厂，由于工期较紧张，块石供应强度大，浮桥通过能力有限，同时考虑到供货问题(矿山开采因安监部门、公安部门、环保部门等其他政府各职能部门经常检查，不能保证块石供应。)，为加快施工进度，我部拟在胡杨岛内及施工营地前的空旷场地进行备料，待铅丝石笼及干砌石施工时，进行二次转运。3.2人员准备(1) 填筑前对作业人员进行技术交底，每个部位安排责任人，落实到人。(2) 机械操作手需凭证上岗。(3) 测量人员、试验室人员及施工技术员应做
7、好辅助工作，不能影响到工地的正常施工。3.3设备准备(1) 装运设备：挖机 装载机 15t自卸汽车。(2) 洒水设备：5t洒水车。(3) 测量设备：全站仪或GPS测量设备。(4) 手提缝包机。4 施工方案4.1铅丝石笼施工4.1.1施工顺序铅丝石笼包括铅丝石笼护坡和铅丝石笼护脚，其施工流程为：测量放线坡面修整土工布施工砂砾石铺设安放铅丝石笼装填石笼缝合铅丝石笼扎封盖箱。4.1.2施工方法(1)测量放线根据设计图纸，在渠道开挖基本成型后，进行测量放线，放样出坡脚线和坡肩线，布置控制桩。布置标准为每隔10m放置一个断面，并在各折点部位放置钢筋桩，以确保边坡开挖的准确性。(2)坡面修整坡面削坡采用挖
8、掘机挖土，装载机或者挖机装车，自卸汽车运输。采用先抽槽、后扩挖的修坡方法，具体为沿渠道方向每隔一段距离用挖掘机自上而下开挖一道1.5m宽的槽子，槽子间距为10米，抽槽过程用GPS现场跟踪控制，预留10cm保护层，避免超挖，相邻两个槽子之间的部分直接用挖掘机挖除。然后采用人工配合挖机削坡，为保证削出的坡面平整，将挖掘机的斗齿改造成平板状。(3)土工布施工土工布铺设铺设方式可采用顺坡全长铺设和顺水流方向铺设两种方式。铺设过程中，土工织物在坡顶的一端必须锚固，以加强护坡沿土工织物与基土面之间的抗滑稳定，同时防止堤顶雨水或其他作用对基土的冲蚀和破坏。锚固方式可采用20cm长8钢筋固定，间距2m。土工布
9、缝(焊)接土工织物幅间一般采用缝接或者焊接方式连接，搭接宽度在10cm以上。(4)砂砾石铺设砂砾料用自卸汽车运输到现场，堆放在堤顶。用装载机或者挖掘机在一级马道挖取砂砾料，从上往下往坡面上布料。然后人工配合铲料，将砂砾石铺设至设计高程。(5)铅丝石笼施工基槽验收合格后进行石笼网边界放线，弧度线撒上白灰，灰线不宜过粗。每隔六米钉一根木桩，把石笼成活标高标注在木桩上，缠上胶布。注意木桩的保护和标高点的复核，发现活动或破坏的木桩及时校正。按设计要求将铅丝网片加工完成，铺设于制定位置。铺设网片时，应自下而上进行，底边要与堤脚基础严密靠拢。铺设好石笼网片厚，在靠近外表面的方向先用人工将石料有序紧密垒在石
10、笼表面顶部，后填入中部石料，中部石料采用液压反铲辅助人工进行装填，装填块石粒径不小于12cm，石笼容量不小于1.7t/m3，表面一层尽量选用粒径较大、表面平整的石料，确保石笼的表面平整度。砌筑结束后，用铅丝将石笼片缝合起来，保证石块不串动。第一条石笼结束后，铺设的第二条笼片与第一条石笼每隔50cm用铁线连接在一起，保证石笼的整体性。为保证外观质量，连接点可设在石笼侧面，石块砌筑后即可衬砌在内部，不影响外观质量。4.2干砌石施工4.2.1施工顺序测量放线土工布施工砂砾石铺设干砌块石砌筑铅丝网罩防护。4.2.2施工方法(1)测量放线砌筑开始前，首先进行测量放样，测量放样采用GPS放样，放样断面间隔
11、20m，放出坡脚和坡顶的特征点，在特征点上树立木桩，在木桩上用塑料绳拉出干砌块石的外轮廓线，用于指导施工。(2)土工布施工土工布铺设铺设方式可采用顺坡全长铺设和顺水流方向铺设两种方式。铺设过程中，土工织物在坡顶的一端必须锚固，以加强护坡沿土工织物与基土面之间的抗滑稳定，同时防止堤顶雨水或其他作用对基土的冲蚀和破坏。锚固方式可采用20cm长8钢筋固定，间距2m。土工布缝(焊)接土工织物幅间一般采用缝接或者焊接方式连接，搭接宽度在10cm以上。(3)砂砾石铺设砂砾料用自卸汽车运输到现场，堆放在堤顶。用装载机或者挖掘机在堤顶挖取砂砾料，从上往下往坡面上布料。然后人工配合铲料，将砂砾石铺设至设计高程。
12、(4)干砌块石施工顺序为：选石、试放、修凿和安砌。干砌石采用平缝砌石方法，块石大面朝下，砌筑时使块石的宽面与坡面横向平行，表面平整，砌筑前先进行试放，不合适的部位用锤加以修凿，修凿程度以石缝能够紧密相接为准，砌石拐角处如有空隙，可用小片石塞紧。砌石表面与样线齐平，横向有通缝，但竖向缝须错开。外砌石块要互压1/2以上，并用大块石封顶。（5）铅丝网罩防护(堤防外侧)网罩均采用包裹0.5mm厚PVC保护层的用镀锌铅丝，网罩采用8号镀锌铅丝编制的六角网，网目尺寸100120mm，与铅丝笼网坠和护坡铅丝笼采用绑扎连接，绑扎点间距不超过25cm。5.施工进度计划根据总体进度计划安排，各部位计划完成时间见表
