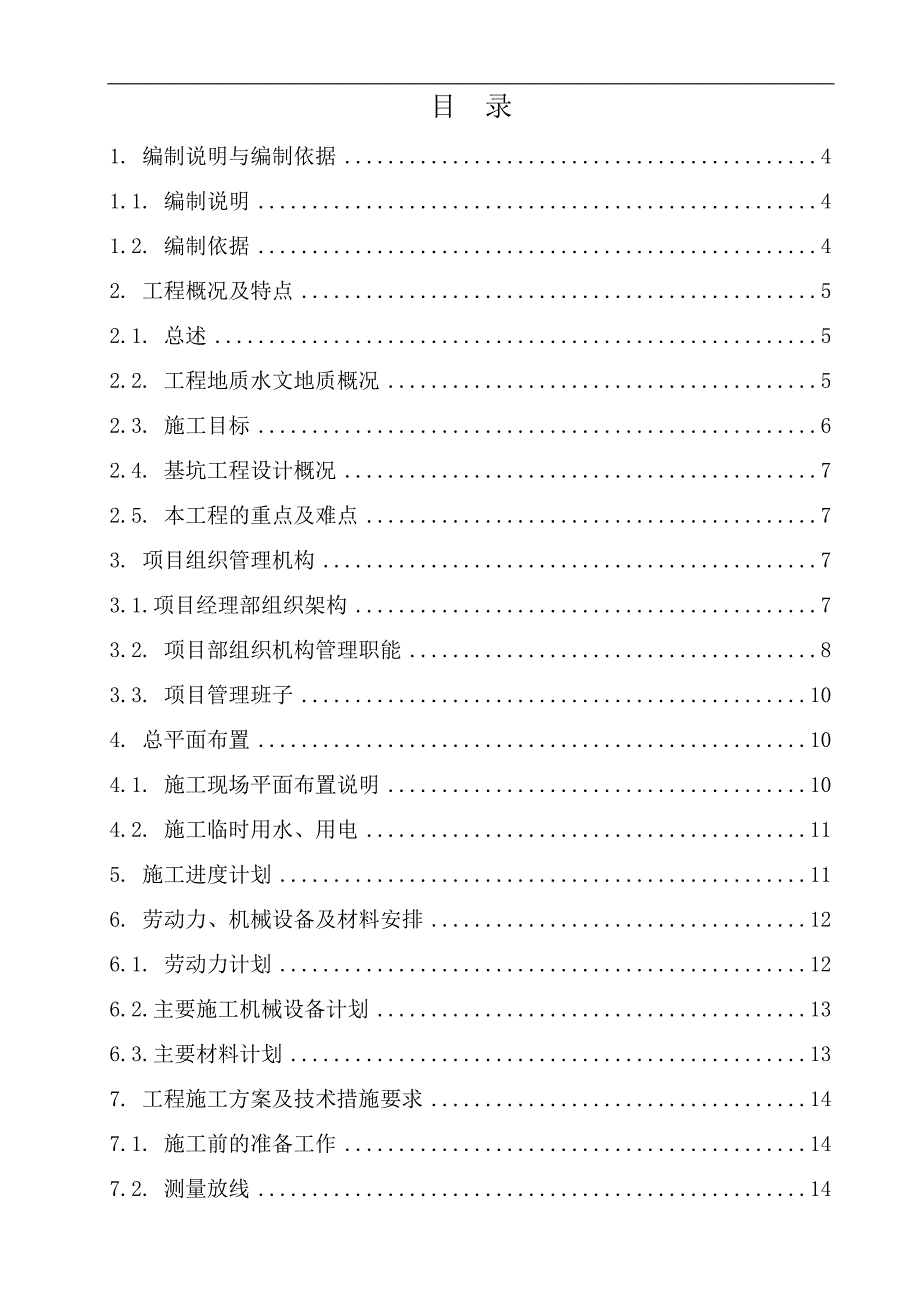

1、某某基坑支护工程施工组织设计某某市某某岩土工程有限公司目 录1. 编制说明与编制依据41.1. 编制说明41.2. 编制依据42. 工程概况及特点52.1. 总述52.2. 工程地质水文地质概况52.3. 施工目标62.4. 基坑工程设计概况72.5. 本工程的重点及难点73. 项目组织管理机构73.1.项目经理部组织架构73.2. 项目部组织机构管理职能83.3. 项目管理班子104. 总平面布置104.1. 施工现场平面布置说明104.2. 施工临时用水、用电115. 施工进度计划116. 劳动力、机械设备及材料安排126.1. 劳动力计划126.2.主要施工机械设备计划136.3.主要材
2、料计划137. 工程施工方案及技术措施要求147.1. 施工前的准备工作147.2. 测量放线147.3.钻孔灌注桩施工157.4 冲孔灌注桩的施工217.5 三重管旋喷桩施工257.6钢筋混凝土支撑结构297.7 喷射砼施工327.8 土方开挖338. 质量保证措施338.1. 质量方针338.2. 质量管理体系348.3. 质量保证管理及技术措施349. 安全生产、文明施工技术措施389.1. 安全生产管理389.2. 文明施工管理制度399.3. 施工现场防火规定4110.工期保证措施4211.雨季和高温季节施工保证措施431. 编制说明与编制依据1.1. 编制说明根据本工程招标文件及答
3、疑、施工合同和设计图纸的要求，针对本工程施工特点，结合我公司的人力、机械设备、技术及类似基坑支护工程的实际施工经验，编写本施工方案。编制本施工组织设计的目的是：为本工程施工组织管理提供纲领性的文件，用以指导高边坡加固工程中各分部分项工程的施工以及其他关联项目的施工管理，确保优质、快速、安全、文明地完成本工程的施工任务。1.2. 编制依据1.2.1 某某地质建设工程公司设计的基坑支护施工图，2014.10.16；1.2.2 冠凤凰国际大厦岩土工程勘察报告（电子版）， 某某市某某岩土工程有限公司，2014年03月；1.2.3 某某基坑支护及土方工程招标文件和工程现场踏勘情况；1.2.4 冠凤凰国际
4、大厦地下管线探测技术报告（电子版），某某市某某岩土工程有限公司，2014年02月；1.2.5 国家行业标准，建筑桩基础技术规范（JGJ94-94）；1.2.6 国家行业标准，建筑基坑支护技术规程（JGJ120-99）；1.2.7 广东省标准建筑基坑支护工程技术规程（DBJ/T15-20-97）；1.2.8 某某地区建筑深基坑支护技术规范SJG05-96；1.2.9 建筑地基基础工程施工质量验收规范（GB502022002）；1.2.10 建筑工程施工质量验收统一标准（GB 503002001）；1.2.11 国家现行其它施工规范及标准； 1.2.12 建设部颁布的建设工程施工现场管理规定；1.
5、2.13 国家、广东省及某某市建设建筑工程质量验评标准及建筑施工安全生产、文明施工国家现行其它施工规范及标准； 2. 工程概况及特点 2.1. 总述拟建场地位于某某市南山区，月亮湾大道以南，前海路以西，周边交通条件便利。拟建建筑物由1栋23层、1栋21层办公楼和局部3层商业区组成，项目总用地面积约4458.8m2，总建筑面积34922.21m2。整体设3层地下室，场地平面总体呈“三角形”展布，结构类型为框剪结构。建筑物设计0.00m相当于绝对标高+4.20m，基坑底应开挖至绝对标高-8.3m。开挖深度为12.3-12.8m。基坑设计以满足基础承台施工为前提，基坑底边线沿地下室外墙边线外扩1.5
6、0m左右或者让支护桩紧靠用地红线。基坑周长约261m，基坑开挖底面积约3255m2。 周边环境条件：基坑北侧为红线内空地，南侧临近兆龙大厦，为16层建筑物，初步估计为桩基础，2层地下室，东侧为前海路。基坑东侧和南侧分布众多给水、污水、雨水、电力等管线，详细位置和埋深可参见周边环境和管线示意图。红线内管线建议施工前应予迁改。2.2. 工程地质水文地质概况2.2.1工程地质据野外钻探揭露、标准贯入试验、区域地质资料和室内土工试验结果分析，拟建场地的岩土层自上而下为：人工填土层（Qml）、第四系冲洪积层（Qal+pl）、长城系混合花岗岩（MY），现从上至下分述如下： 1、人工填土层（Qml） 填石：
7、褐黄、灰褐、灰色；稍密状，局部松散状；主要有块石及少量粘性土、砂砾组成，颗粒不均匀，级配不良，岩芯呈散块状、柱状。场地内所有钻孔揭露该层，揭露层厚2.0-7.4m，层顶埋深0.00m，层顶高程3.91-4.39m。 2、第四系冲洪积层（Qal+pl） 有机质粉质粘土（地层编号）：灰、深灰、灰黑色；软塑状，少量可塑状；不均匀含少量中粗砂、腐殖质及贝壳碎屑，切面较光滑，干强度、韧性中等，岩芯呈土柱状。场地内钻孔ZK3、6、7、9、10、12揭露该层，揭露层厚0.7-2.1m，层顶埋深4.6-6.2m，层顶高程-1.84-0.26m。该层共做标准贯入试验6次，修正后击数值N=3.4-4.3击，平均击
8、数值N=4.0击，标准击数值N=3.6击。 中粗砂（地层编号）：浅灰、灰黄色；松散稍密状；主要由石英质中粗砂组成，含少量粉粘粒，局部夹薄层有机质粘土，颗粒较均匀，级配不良，岩芯呈散粒状。场地内钻孔ZK1、3、4、6-8、11、12、15-19揭露该层，揭露层厚0.5-4.9m，层顶埋深2.0-6.8m，层顶高程-2.45-2.38m。该层共做标准贯入试验8次，实测击数值N=9.0-13.0，平均击数值N=10.7击，标准击数值N=9.6击；修正后击数值N=7.8-11.3击，平均击数值N=9.6击，标准击数值N=8.7击。 3、长城系花岗混合岩（MY） 拟建场地下伏基岩主体部分为长城系花岗混合
9、岩，呈本次勘察揭露4个风化带，现分述如下： 全风化岩：褐黄、浅黄色；原岩结构、构造基本破坏，尚可辨认；风化裂隙极发育，原岩矿物成分基本风化成土状、少量砂砾状，水浸软化，岩芯呈坚硬土柱状，岩体基本质量等级为级。场地内除钻孔ZK4、5、8、9、16外其余所有钻孔钻遇此层，揭露厚度1.68.1m，层顶埋深6.2-8.4m，层顶标高-4.04-1.81m。该层共做标准贯入试验22次，修正后击数值N=30.8-49.2击，平均击数值N=38.2击，标准击数值N=36.0击。 强风化岩：褐黄、浅黄色；原岩结构、构造大部分破坏，清晰可辨；风化裂隙很发育，原岩矿物成分大部分风化成土状、砂砾及少量碎块状，水浸软
10、化、崩解，岩体基本质量等级为级。场地内除钻孔ZK5、16外其余所有钻孔钻遇此层，揭露厚度0.5-7.9m，层顶埋深4.9-15.4m，层顶标高-11.04-0.92m。该层共做标准贯入试验23次，修正后击数值N=51.5-59.8击，平均击数值N=55.1击，标准击数值N=54.2击。 中风化岩：褐黄、浅黄色；原岩结构、构造部分破坏；风化裂隙较发育，裂隙面少量矿物次生，铁染明显，岩芯呈块状、短柱状，节长3-20cm，RQD=10-30%，岩体基本质量等级为级。场地内所有钻孔钻遇此层，揭露厚度1.2-6.8m，层顶埋深5.4-19.6m，层顶标高-15.56-1.42m。 微风化岩：灰、青灰色；
11、原岩结构、构造基本未变；岩质坚硬、较新鲜，风化裂隙偶有发育，裂隙面略有侵染，岩芯呈长、短柱状，节长5-30cm，RQD=20-40%，岩体基本质量等级为-级。场地内所有钻孔钻遇此层，揭露厚度1.1-5.9m（该层未揭穿），层顶埋深10.4-23.8m，层顶标高-19.55-6.49m。 2.2.2水文地质条件拟建场地地下水埋藏较浅，上覆人工填石层主要补给来源为大气降水；由于场地平整，地下水迳流也较缓慢，地下水主要的排泄以向较低临区侧向迳流和蒸发排泄为主。地下水位因季节、珠江水系水位而变化，本次勘察期间测得各钻孔混合稳定水位埋深为3.2-4.1米，相应于标高0.12-1.14米。2.3. 施工目
12、标通过按本施工组织设计方案进行管理，本次施工必须确保实现如下目标：2.3.1. 质量目标杜绝返工现象，确保每一个分部分项工程均达到设计及有关规范的要求，保证达到 “合格”的工程质量标准。2.3.2. 工期目标根据设计图纸文件及施工合同要求的工作量，在充分分析本工程难度、施工条件、我司资金投入能力、施工设备、人力资源、施工管理优势的前提下，经研究认为我司完成本工程的工期为120日历天。2.3.3. 安全施工目标采取有效措施，杜绝死亡事故、重伤事故和重大机械损毁事故，要求全体员工提高交通安全意识，杜绝现场交通事故的发生。2.3.4. 文明施工目标确保文明施工，达到“文明工地”标准。2.3.5. 过
13、程控制目标运用施工进度横道图或网络图进行施工安排和进度控制，对照设计和规范要求对每个工程质量环节进行工程质量控制，确保一次成功。2.4. 基坑工程设计概况基坑深度为10.7-12.5米。地层上部普遍存在较厚的填土，填土时间较长；4.26.2米范围为软塑状淤泥质土； 淤泥质土以下为砾砂层，含水量丰富，为微承压水；砾砂层以下为相对隔水的砾质粘性土层或全风化岩。基坑采用钻（冲）孔桩结合内支撑或锚索作为围护结构；采用三重管旋喷桩作为止水帷幕墙。内支撑为一层钢筋混凝土支撑梁，梁下设钢结构立柱，支撑梁加撑和拆撑工序详见工况图。 基坑支护安全等级为一级。基坑顶一倍基坑深度范围内不得放置混凝土泵等大功率动荷载
