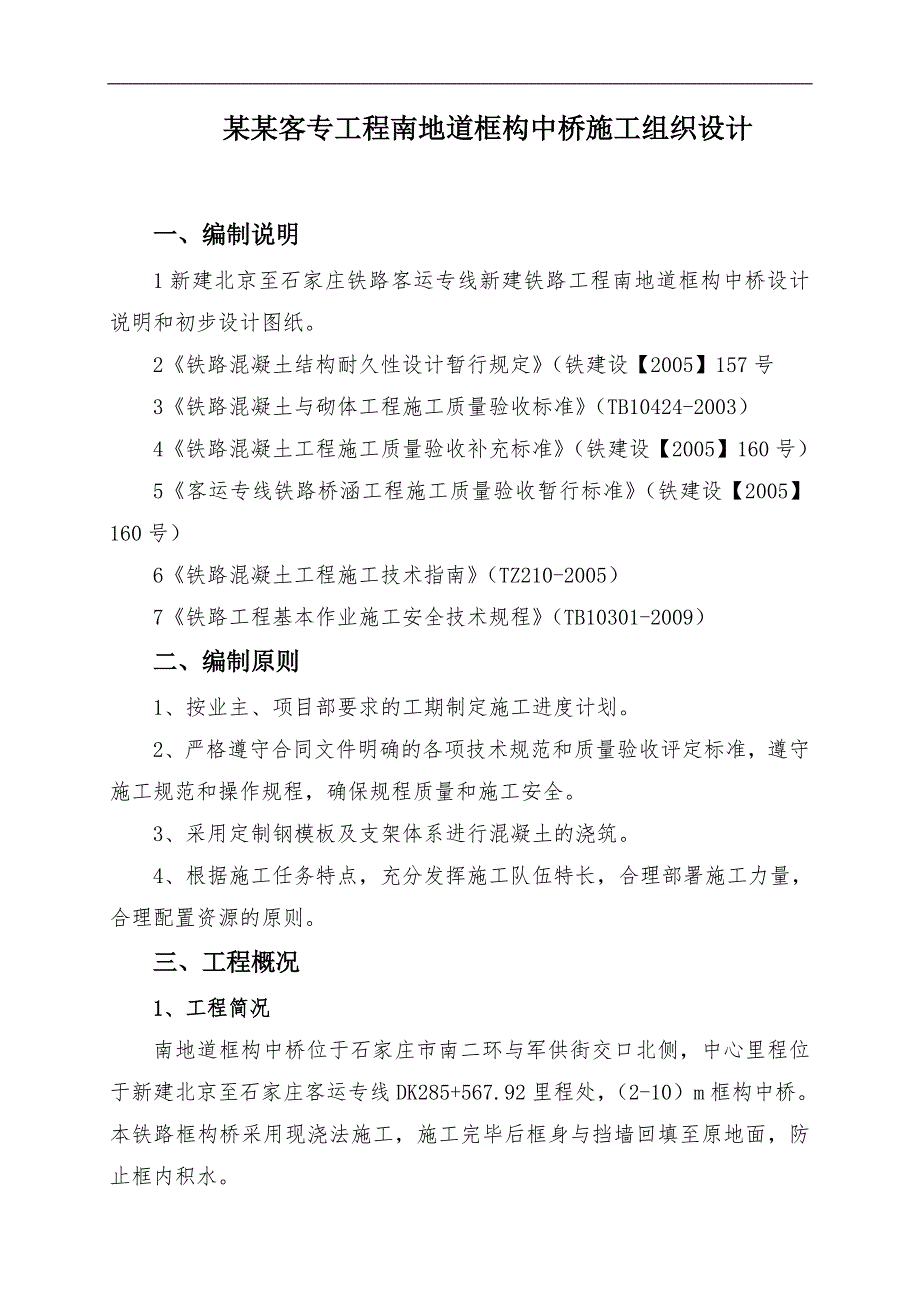

1、某某客专工程南地道框构中桥施工组织设计一、编制说明1新建北京至石家庄铁路客运专线新建铁路工程南地道框构中桥设计说明和初步设计图纸。2铁路混凝土结构耐久性设计暂行规定（铁建设【2005】157号3铁路混凝土与砌体工程施工质量验收标准（TB10424-2003）4铁路混凝土工程施工质量验收补充标准（铁建设【2005】160号）5客运专线铁路桥涵工程施工质量验收暂行标准（铁建设【2005】160号）6铁路混凝土工程施工技术指南（TZ210-2005）7铁路工程基本作业施工安全技术规程（TB10301-2009）二、编制原则1、按业主、项目部要求的工期制定施工进度计划。2、严格遵守合同文件明确的各项技
2、术规范和质量验收评定标准，遵守施工规范和操作规程，确保规程质量和施工安全。3、采用定制钢模板及支架体系进行混凝土的浇筑。4、根据施工任务特点，充分发挥施工队伍特长，合理部署施工力量，合理配置资源的原则。三、工程概况1、工程简况南地道框构中桥位于石家庄市南二环与军供街交口北侧，中心里程位于新建北京至石家庄客运专线DK285+567.92里程处，（2-10）m框构中桥。本铁路框构桥采用现浇法施工，施工完毕后框身与挡墙回填至原地面，防止框内积水。2、地形地貌拟建场地位于石家庄市南二环与军供街交口北侧，该地形平坦，待拆除废弃线路、清理道渣后可进行基坑开挖作业。3、地质水文及气象条件地质状况为：框构范围

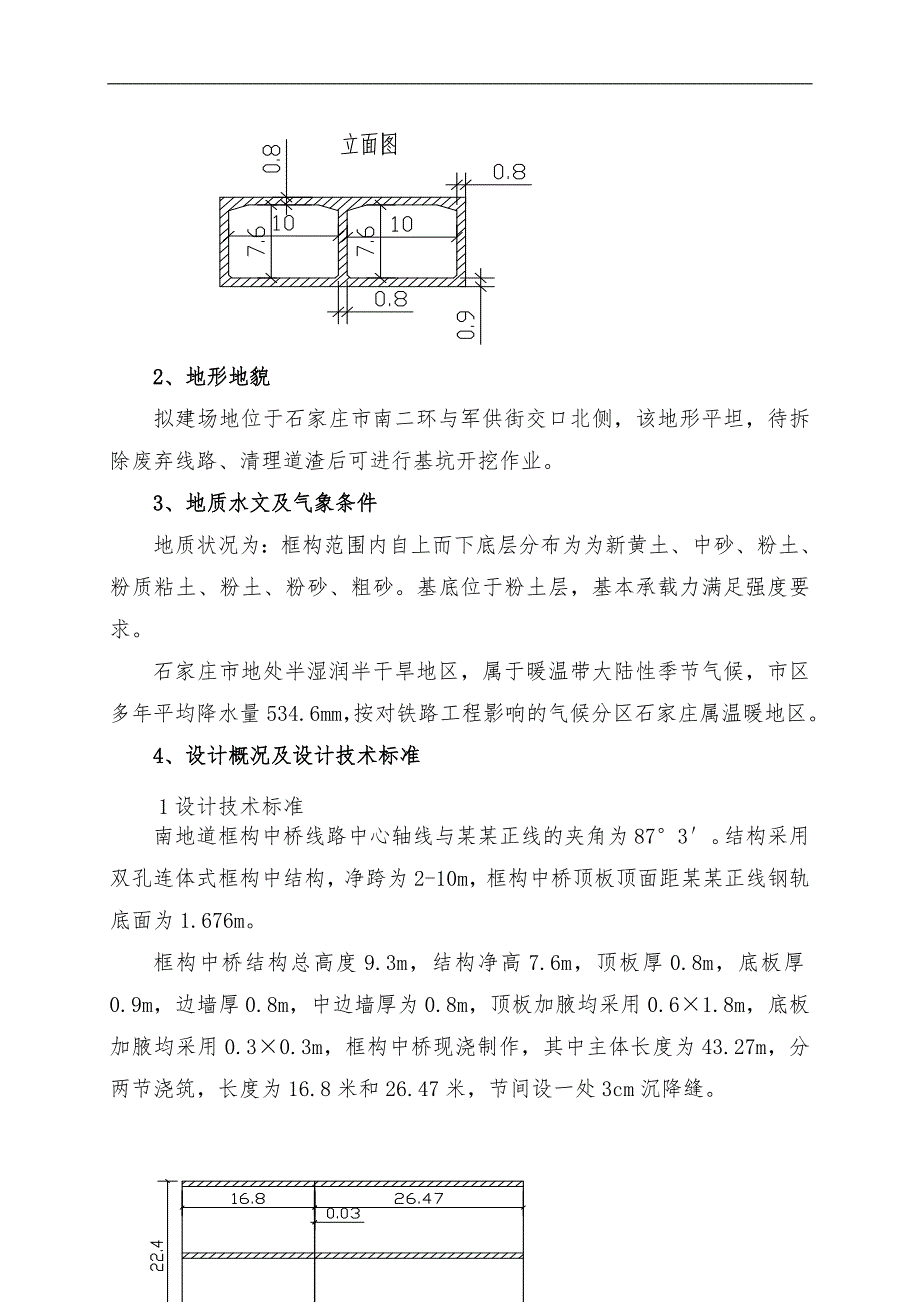

3、内自上而下底层分布为为新黄土、中砂、粉土、粉质粘土、粉土、粉砂、粗砂。基底位于粉土层，基本承载力满足强度要求。石家庄市地处半湿润半干旱地区，属于暖温带大陆性季节气候，市区多年平均降水量534.6mm，按对铁路工程影响的气候分区石家庄属温暖地区。4、设计概况及设计技术标准1设计技术标准南地道框构中桥线路中心轴线与某某正线的夹角为873。结构采用双孔连体式框构中结构，净跨为2-10m，框构中桥顶板顶面距某某正线钢轨底面为1.676m。框构中桥结构总高度9.3m，结构净高7.6m，顶板厚0.8m，底板厚0.9m，边墙厚0.8m，中边墙厚为0.8m，顶板加腋均采用0.61.8m，底板加腋均采用0.30

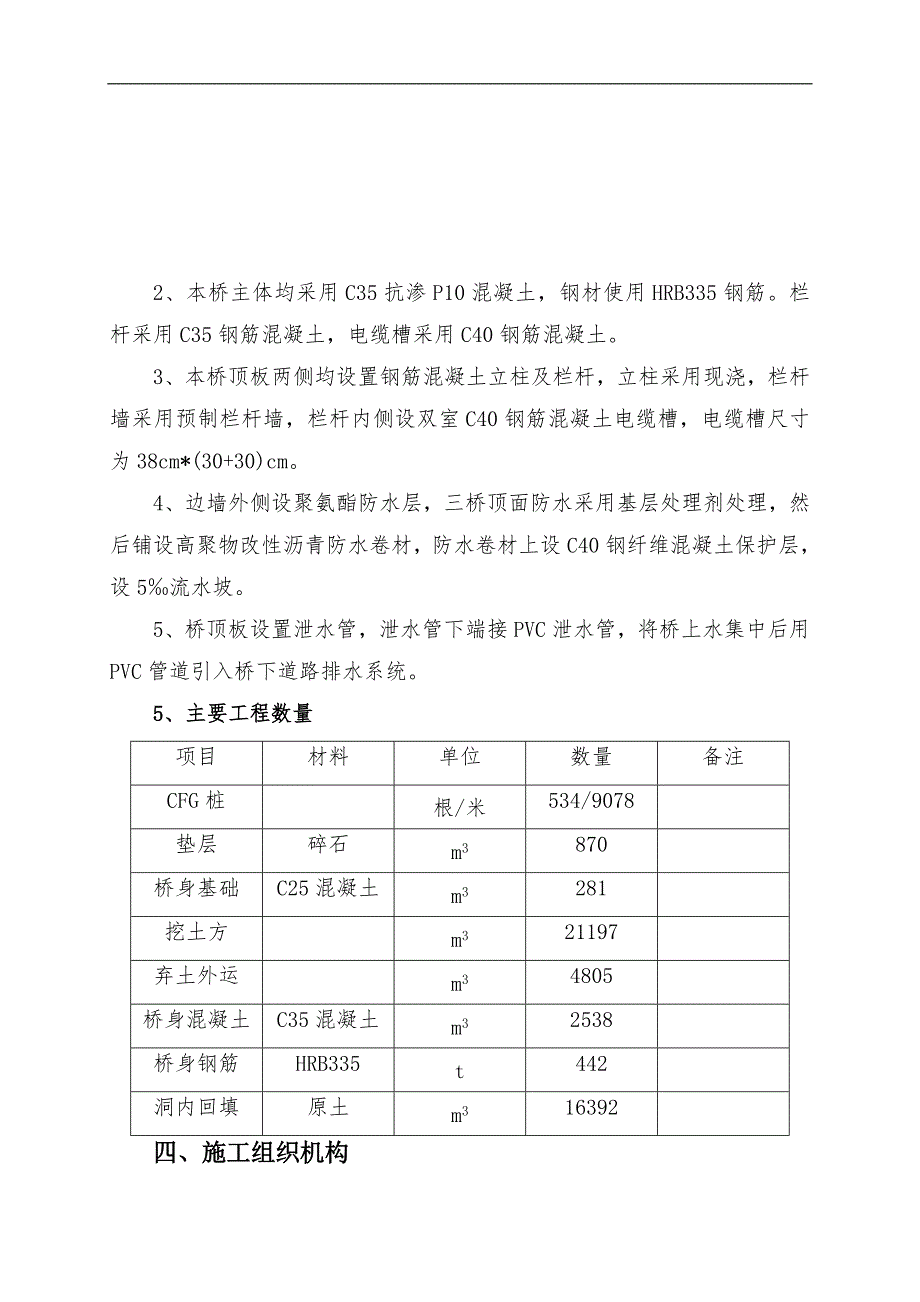

4、.3m，框构中桥现浇制作，其中主体长度为43.27m，分两节浇筑，长度为16.8米和26.47米，节间设一处3cm沉降缝。2、本桥主体均采用C35抗渗P10混凝土，钢材使用HRB335钢筋。栏杆采用C35钢筋混凝土，电缆槽采用C40钢筋混凝土。3、本桥顶板两侧均设置钢筋混凝土立柱及栏杆，立柱采用现浇，栏杆墙采用预制栏杆墙，栏杆内侧设双室C40钢筋混凝土电缆槽，电缆槽尺寸为38cm*(30+30)cm。4、边墙外侧设聚氨酯防水层，三桥顶面防水采用基层处理剂处理，然后铺设高聚物改性沥青防水卷材，防水卷材上设C40钢纤维混凝土保护层，设5流水坡。5、桥顶板设置泄水管，泄水管下端接PVC泄水管，将桥上
5、水集中后用PVC管道引入桥下道路排水系统。5、主要工程数量项目材料单位数量备注CFG桩根/米534/9078垫层碎石m3870桥身基础C25混凝土m3281挖土方m321197弃土外运m34805桥身混凝土C35混凝土m32538桥身钢筋HRB335t442洞内回填原土m316392四、施工组织机构本项目部分设两个工区，以南二环为界，以北为一工区、以南为二工区。本框构桥属于一工区施工范围。工区采用标准化架子队1152配备，架子队人员与职责详见下表：1、人员配置表：配置人数姓名架子队长1郭海明技术负责人1李高峰技术员4王帅，徐宏雷，贾龙，杨艳志安全员1李铁锁质量员1李铁锁材料员1陈爱国实验员1周
6、智武领工员4王成平，毛永胜，张永明，蔡立宝工班班长22、各人员职责：队长1.负责组织和协调架子队各项管理工作，对管理负全面责任。2.严格落实项目部制定的管理方针和目标，并根据生产计划，组织施工。3.按作业指导书、技术交底要求组织施工。4.负责组织对施工质量、安全、工序、分项工程和隐蔽工程进行自检。5. 负责提供完成工程量、劳务用工和劳务费结算资料。6.配合项目部完成对劳务队伍的考核评价工作。7.参与项目经营核算管理，参加成本分析活动。技术负责人1.负责架子队的技术管理工作。2.负责组织技术人员熟悉与审查图纸，并组织落实项目部施工组织方案。3.负责按项目部技术交底内容，对作业工序和环节向领工员和
7、工班长进行书面技术交底。4.负责提供劳务人员使用计划。负责劳务人员完成工作量的审核确认。6.负责提供索赔原始资料。7.负责“四新”技术的推广应用。8.参与竣工资料的编导和竣工总结的编写。技术员1.费用则施工组织方案的落实。2.负责施工现场的技术管理，及时处理发现的技术问题。3.负责劳务人员完成工作量的确认。4.协助技术负责人收集、整理索赔原始资料。5.参与竣工资料的编制。质量员1.负责落实架子队施工质量的各项控制措施，形式监督检查职能，并及时就有关情况向队长反馈报告2.负责监督施工人员按程序、按图纸和规范施工，杜绝使用不合格原材料、半成品。3.负责施工现场质量检查，并做好相关记录。4.协助队长
8、采取有效措施防止事故发生。5.参加分项、分部工程的质量检查和质量评定、竣工预验。6.协助队长做好施工人员的质量培训工作，并做好相关记录。7.负责督促质量检查中的有关技术、质量问题的整改。安全员1.认真遵守国家有关劳动保护法规和集团公司有关安全生产规章制度。2.负责落实施工环境和劳务人员职业安全健康的各种控制措施，行使监督检查职能，并及时就相关情况向队长反馈。3.协助队长做好施工人员、特别是新引进人员施工安全教育工作，教育他们爱护和正确使用劳动用品，认真执行安全操作规程和规章制度，开展好班前安全讲话，班中安全检查和班后安全总结工作及记录。4.施工中认真做好跟班检查，随时发现和解决施工中的安全隐患
9、，监督施工人员对安全用品、用具的正确使用。5.有权制止任何人违章指挥、违章作业，遇有紧急情况时，有权命令停止作业，并及时向领导汇报。6.发现安全事故立即报告，并积极参加抢救工作。试验员1.负责现场试验技术业务和内页资料的工作。2.负责制定并实施施工区段内试验方法及质量判定标准。材料员1.参与编制材料需求计划。2.负责物资的验收、储运、保管保养、发放管理；负责办理物资领用手续。3.负责周转材料和小型机具的使用、保管保养。4.建立材料的收、发和使用台账，控制物资消耗，并提供材料成本分析基础资料。5.负责物资月盘点。6.积极参与项目部物资人员的业务培训。7.负责本队机械设备租赁的管理工作。领工员1.
10、安排工班人员按照技术交底、作业指导书组织施工，对现场作业过程进行全面管理和控制。2.参加架子队组织的技术交底、熟悉所分管的施工区段的作业内容。3.按照施工计划给工班下达施工任务单，并负责对用功结算的审核确认。4.对施工现场质量、安全、。文明施工进行有效监控、严格控制每道工序。5.统筹协调作业区段的施工管理，解决现场出现的问题，做好上下协调、及时沟通。工班长1.负责组织班组人员严格执行各项规章制度，遵守劳动纪律和作业规程，事先安全、文明生产。2.负责组织班组人员完成任务单下达的施工任务，对作业区段内的每个工序和作业面跟班作业。3.负责抓好班组管理的基础工作，据实统计班组人员每日用工情况。4.主持
11、召开班组的生产、安全交接班会议，根据施组安排及工程进度，提供合理化建议。5.负责班组的日常管理工作，认真做好班组人员的考勤记录。五、大临施工部署1、临时设施布置开工前，施工现场做到“四通一平”，即：通水、通电、通路、通讯和施工现场平整。2、钢筋加工场布置在桥址南侧靠近军供街公路与南二环交口北侧建设一处钢筋加工场。钢筋加工场明确划分加工区，成品区，半成品区，原材区，废弃区等几个不同的区域。在钢筋加工场建立满足正常工作生活的办公室、住房、会议室、宿舍、食堂、厕所等，生活办公区均设围挡封闭。3、施工场地施工区设置钢筋成品存放区、模板堆放区和仓库。基坑周围有足够的施工空间，保证施工的顺利进行。4、施工
12、便道施工便道利用既有军供街公路，军供街南直通南二环公路，西接胜利南街。钢筋加工场门口位于军供街公路东侧，框构基坑设计运输马道直通军供街公路。5、施工、生活用水、用电、通信在现场安装500kw变压器引入电源以满足施工生活用电。施工现场供电线路均采用三相五线制供电线路。为确保安全，施工场地照明用电，采用220V低压供电线路。施工用水及生活用水使用当地自来水。在项目部设固定电话、传真机等通信工具，24小时驻人以保持与甲方、监理单位、设计院、工务、电务、通信、供电等单位随时联系，保证工程施工顺利进行。六、总体施工方案1、道渣清理完毕后平整场地，满足基坑开挖施工条件。2、基坑开挖分两次开挖，第一次挖5米
13、深，采用1：0.6放坡开挖，第二次开挖4.2米深，预留2米的放坡平台，采用1：0.75放坡开挖。3、基坑开挖完毕后CFG地基处理，CFG桩完成后进行碎石垫层铺设和混凝土垫层的铺设。4、混凝土垫层上为框构主体，框构中主体分为底板、翼墙和顶板两阶段施工。钢筋在钢筋加工场集中下料加工，成品直接运至工地绑扎,模板使用定制钢模板，顶板排架使用碗扣式脚手架。5、框构主体完成后进行防水层施工、沉降缝施工、附属工程施工以及出入口施工。七、工期及施工进度安排1、总工期计划根据项目部总体施工安排，结合现场实际情况框构计划于2011年1月18日开工,于2011年4月15日完工，总工期为86天。2、施工进度安排施工准
14、备 2011年1月16-2011年1月17日基坑开挖 2011年1月18日-2011年1月27日CFG桩施工 2011年1月28日-2011年2月13日垫层和基础施工 2011年2月14日-2011年2月19日框构桥主体施工底板钢筋绑扎 2011年2月20日-2011年2月25日底板模板支护及混凝土浇注 2011年2月26日-2011年2月27日边墙钢筋绑扎 2011年2月28日-2011年3月4日脚手架搭设 2011年3月5日-2011年3月8日顶板内模及边墙模板的支护 2011年3月9日-2011年3月14日顶板钢筋绑扎 2011年3月15日-2011年3月21日边墙外模支护及加固 2011年3月22日-2011年3月25日边墙及顶板混凝土浇注 2011年3月26-2011年3月27日混凝土养护 2011年3月28日-2011年3月31日防水施工及附属工程 2011年4月1日-2011年4月6日出入口基础施工 2011年4月7日-2011年4月10日出入口施工 2011年4
