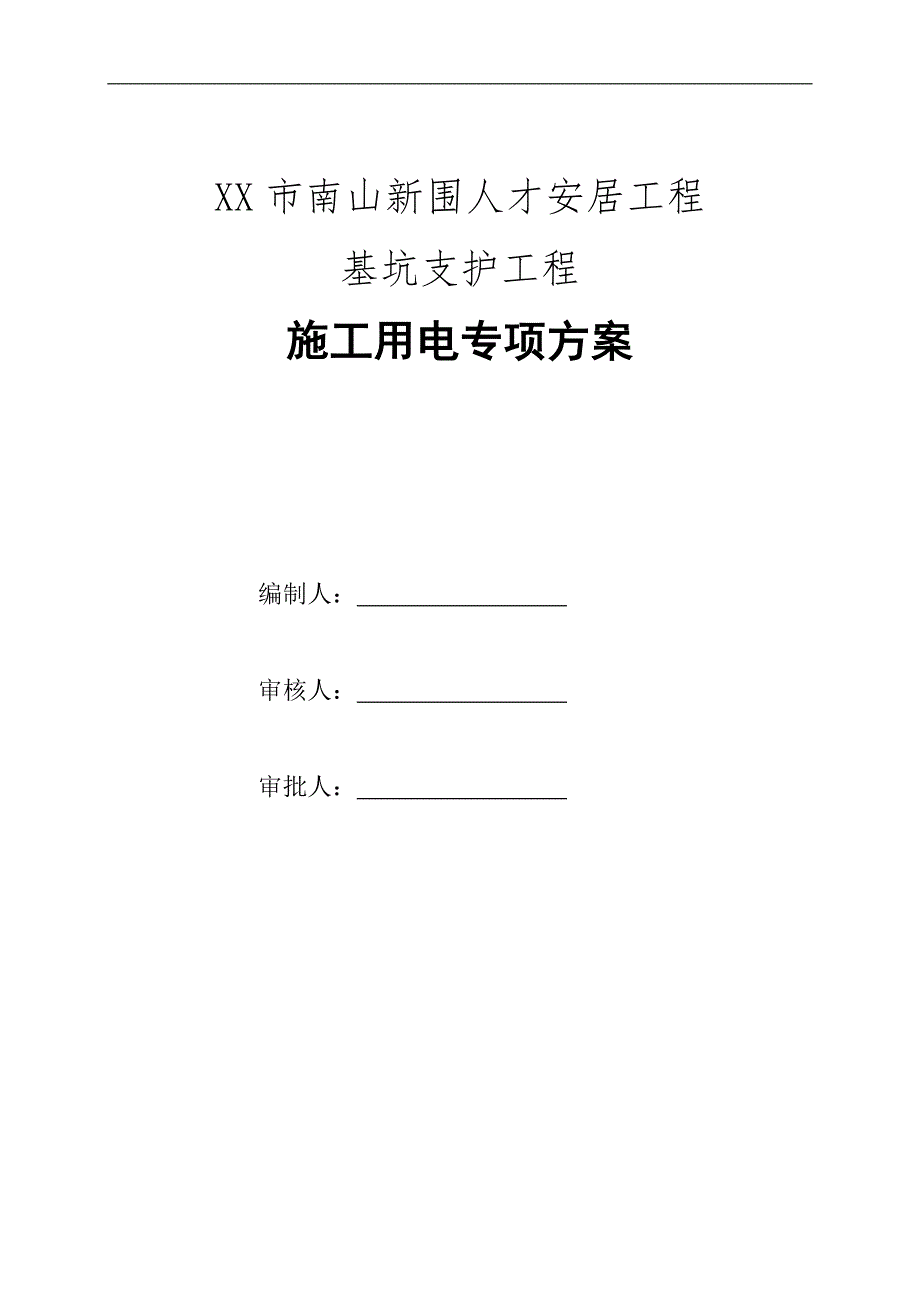

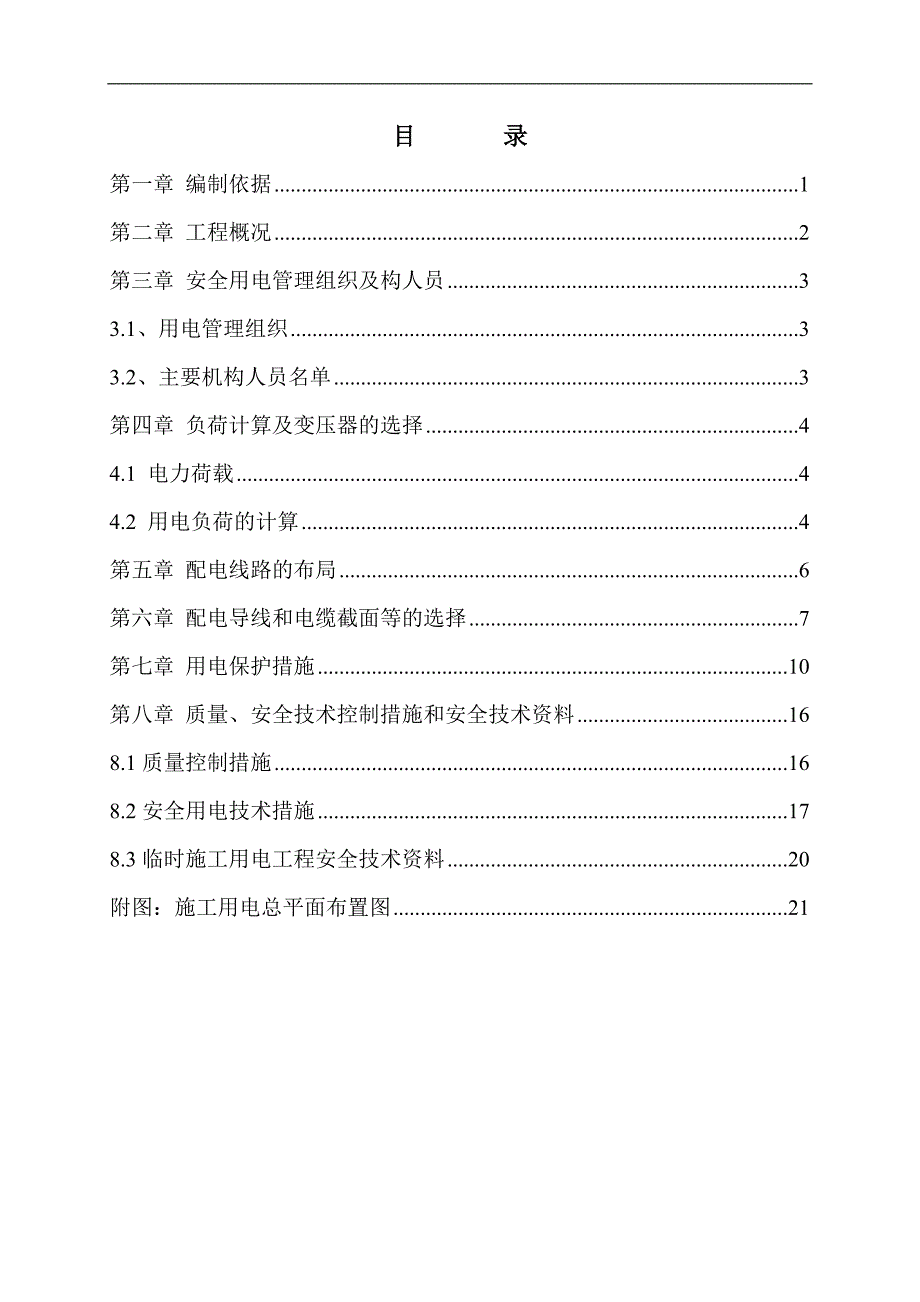

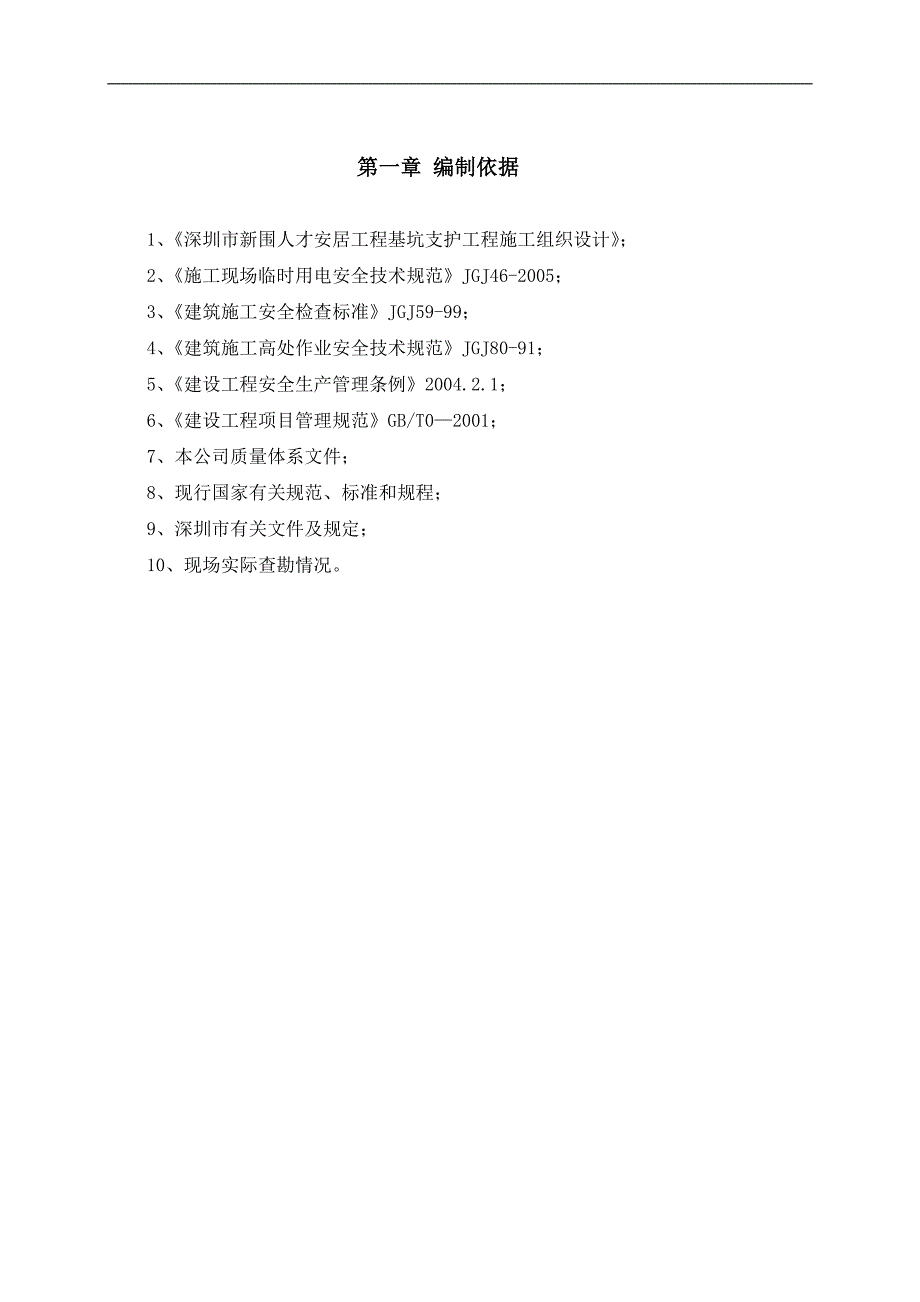

1、XX市南山新围人才安居工程 基坑支护工程施工用电专项方案编制人： 审核人： 审批人： 目 录第一章 编制依据1第二章 工程概况2第三章 安全用电管理组织及构人员33.1、用电管理组织33.2、主要机构人员名单3第四章 负荷计算及变压器的选择44.1 电力荷载44.2 用电负荷的计算4第五章 配电线路的布局6第六章 配电导线和电缆截面等的选择7第七章 用电保护措施10第八章 质量、安全技术控制措施和安全技术资料168.1质量控制措施168.2安全用电技术措施178.3临时施工用电工程安全技术资料20附图：施工用电总平面布置图21第一章 编制依据1、深圳市新围人才安居工程基坑支护工程施工组织设计；
2、2、施工现场临时用电安全技术规范JGJ46-2005；3、建筑施工安全检查标准JGJ59-99；4、建筑施工高处作业安全技术规范JGJ80-91；5、建设工程安全生产管理条例2004.2.1；6、建设工程项目管理规范GB/T02001；7、本公司质量体系文件；8、现行国家有关规范、标准和规程；9、深圳市有关文件及规定；10、现场实际查勘情况。第二章 工程概况工 程 名 称：南山新围人才安居工程土石方及基坑支护工程工程建设单位：深圳市中集骏宇置业有限公司工程设计单位：深圳市勘察测绘院有限公司 工程施工单位：深圳市勘察测绘院有限公司工程监理单位：深圳市建控地盘监理有限公司计划开工时间： 2011年
3、 11 月 18 日建设地点：本项目位于留仙居以南，石鼓路东侧，西南角为今春大厦，东南侧及东北侧为留仙居四期建筑。本项目用地面积：13000平方米；建筑面积82000平方米，拟建4栋34层高层住宅及1栋3层幼儿园。高层住宅设2层地下室。第三章 安全用电管理组织及构人员3.1、用电管理组织工程建立经项目经理为核心的用电管理组织机构，使其各尽所能，各尽职责、相互配合、从而达到安全用电的目的。用电组织机构如下：项目经理技术负责安全负责安全员质检员各施工班组材料员消防员各放大镜机电员3.2、主要机构人员名单项目经理：汤国山技术负责：熊少欢安全负责：张子敬用电负责：邱福清第四章 负荷计算及变压器的选择4
4、.1 电力荷载该工程施工用电机械、设备较多，而临时用电设计是根据施工高峰时期投入的用电设备计算，但考虑到不是同时使用，按最高峰70%使用率计算，其中：照明用电、生活用电按总用电量的计算。施工用电设备见下表：序号设 备 名 称额定功率（kW）数量总功率（kW）备注1旋喷桩机14034202泥浆泵248只有一台可能与旋喷桩机同时工作水泵2.2817.63电焊机1881444喷锚机5.5211不与旋喷桩机同时施工5注浆机3.527不与旋喷桩机同时施工6钢筋切断机5157钢筋调直机3.513.58锚杆钻机15230不与旋喷桩机同时施工9灰浆搅拌机5210不与旋喷桩机同时施工10夜间照明灯3.56211
5、1临舍生活用电2012合计633.1按旋喷桩施工时的最高功率主要用电施工机械一览表4.2 用电负荷的计算1、施工用电从变压器接引至总配电箱，再分别引至各用电设施配电箱。再架空引至各用电场地，各用电设施处均需设分配电箱。2、临时供电计算P=1.05-1.10(k1Sp1/cosj+k2Sp2+k3Sp3+k4Sp4) 式中 P供电设备总需要量（kVA）；p1电动机额定功率（kW）； p2电焊机额定容量（kVA）；p3室内照明容量（kW）；p4室外照明容量（kW）；cosj电动机的平均功率因数（在施工现场最高为0.75-0.78,一般为0.65-0.75）；k1需要系数，取0.6k2需要系数，取0
6、.6k3需要系数，取0.8k4需要系数，取1.0cosj电动机平均功率系数，取0.75按表计算其容量：Sp1=489.175%=366.8W（机械使用率75%计算）Sp2=144kWSp3=20Sp4=21P总=1.10.6(366.8/0.75)+0.6144+0.820+1.021=458.5kVA业主提供一个500kVA的变压器可满足目前的施工。第五章 配电线路的布局1、本工程的供电系统采用TN-S系统，执行三级配电两级保护要求施工用电。2、根据现场实际情况，现场共布设2个总电箱，5个分配电箱。3、根据本工程用电计算：从配电室接出来电缆线截面为95，从一级配电柜接入二级配电箱的电缆线截面
7、为50。架空线必须采用绝缘铜线，严禁使用裸线。根据JGJ59-99标准，现场除总箱进线可采用架空线（BV或BLV）外，其余均五芯电缆，现场严禁使用四芯电缆外加一根PE线代替五芯电缆。 4、架空线必须设在专用电杆上。专用电杆指包括电杆、横担、绝缘子在内的能够可靠支持架空线的，并且专门用作支持架空线的木质或水泥杆。横担间最小垂直距离离直线杆0.6m，铁横担应505角钢，横担长度为1.5m（三线）。严禁在树木上、脚手架上以及其它一些附着物上设架空线路。 5、架空线必须有过负荷保护。可以采取下列任一种过保护电器： 1）自动空气断路器（空气开关），其过负荷脱扣电流整定值。 2）熔断器。其熔体额定熔断电流
8、值被保护线路导线的安全电流值。此外，由于漏电开关一般有空气开关的功能，故也可兼作过负荷保护电器使用。 6、架空线敷设高度为施工现场4m，松动车道6m最大弧垂点距地2.5m。 7、电缆干线应采用埋地或架空敷设，严禁沿地面明敷，电缆在室外直接埋地深度0.6m，并在电缆上下各均匀敷设50mm厚度细纱然后覆盖硬质保护层。电缆接头应设在地面上接线盒内。 8、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。 9、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线。橡皮电线最大弧垂距地2.5m。 10、室内配线必须采用绝缘导线
9、。采用瓷瓶、瓷（塑料）夹等敷设，距地高度2.5m。11、进户线过墙应穿管保护，距地面高度2.5m，并采取防雷措施12、潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须保护接零。 第六章 配电导线和电缆截面等的选择1、线路选择本工程所有供、配电线路均采用YJV型铜芯塑料电力电缆供电。并根据高层建筑电气设计规范手册表336的YJV电缆埋地敷设载流量选择电缆截面，同时要求电缆的N线与PE线不能小于相线的50）。2、开关的选择大于等于63A采用HR5型熔断式隔离开关，小于63A采用HG型熔断式隔离开关，漏电开关采用同时具有过载、短路保护功能漏电开关。3、主干线负荷计算及线路按需要
10、系数法确定计算负荷，各用电设备应按KX分类法分成若干用电设备组，各用电设备组的计算负荷应为:PJZ=KXPE QJZ=PJZtgSJZ=PJz2+QJz2上式中,PJZ用电设备组的有功计算负荷 (KW)QJZ用电设备组的无功计算负荷(KVAR)SJZ用电设备组的视在计算负荷(KVA)PE用电设备组的设备容量总和,但不包括备用设备容量(KW);KX用电设备组的需要系数,可查工厂电气设计手册确定。tg与功率因数角相对应的正切值,可查工厂电气设计手册确定。电缆载流量表标称截面mm2电缆参考外径mm在空气中敷设近似载流量埋地敷设近似载流量电缆参考重量kg/kmYJV-34+22.5YJV-36+24Y
11、JV-310+26YJV-316+210YJV-325+216YJV-335+216YJV-350+225YJV-370+235YJV-395+250YJV-3120+270YJV-3150+270YJV-3185+295YJV-2240+2120YJV-3300+215015.317.019.722.026.828.934.238.844.449.053.760.067.575.133435878103127155199244285323374448521425373961211451732172572933283724354943514736911012153618722596352447
12、766124711390461155814389各单机设备的计算电流和电缆截面的计算和选择：电焊机（30KW）：I=P/3UCOS=30/30.380.7=65A 选用铜芯电缆YJV-316，开关选用100A。临舍、办公区：总负荷45KW，总计算电流为68A，预留余量，办公区配电箱进线隔离开关HR5200A，导线截面：YJV335+2*16埋地敷设。（COS 取0.8，KX取0.8）详见单机设备表。序号机械名称型号规格额定功率/KW计算 电流开关箱参数电源线截面开关参数1空压机1120.9 VV-4*432A2切割机300mm2.24.2 VV-4*2.510A3砂轮切割机2.24.2 VV-3*2.510A4井架3T2241.8 VV-5*1063A5钢筋切断机GQ40713.3 VV-4*425A6钢筋弯曲机GW40713.3 VV-4*425A7钢筋调直机4-14GTJ917.1 VV-4*425A8钢筋套丝机Y90L-4713.3 VV-4*425A9冷拉机7.514.2 VV-4*425A10卷扬机2T59.5 VV-4*2.520A11台式圆锯35.7 VV-4*2.516A12圆盘锯0.661.3 VV-4*2.510A13振动棒HZX251.12.1 VV-4*2.510A14平板
