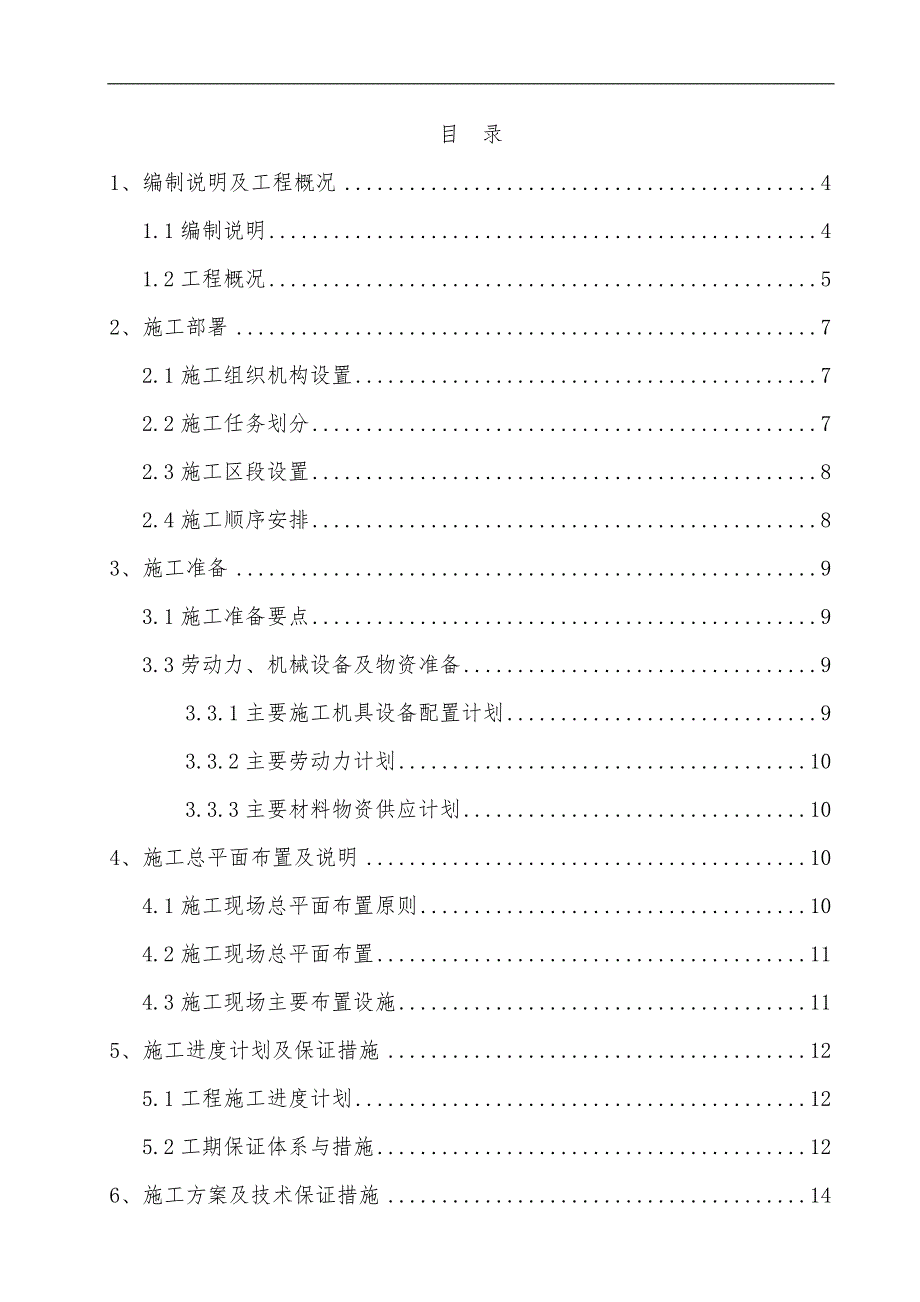

1、目 录1、编制说明及工程概况41.1编制说明41.2工程概况52、施工部署72.1施工组织机构设置72.2施工任务划分72.3施工区段设置82.4施工顺序安排83、施工准备93.1施工准备要点93.3劳动力、机械设备及物资准备93.3.1主要施工机具设备配置计划93.3.2主要劳动力计划103.3.3主要材料物资供应计划104、施工总平面布置及说明104.1施工现场总平面布置原则104.2施工现场总平面布置114.3施工现场主要布置设施115、施工进度计划及保证措施125.1工程施工进度计划125.2工期保证体系与措施126、施工方案及技术保证措施146.1总体施工方案146.2主要工程施工方

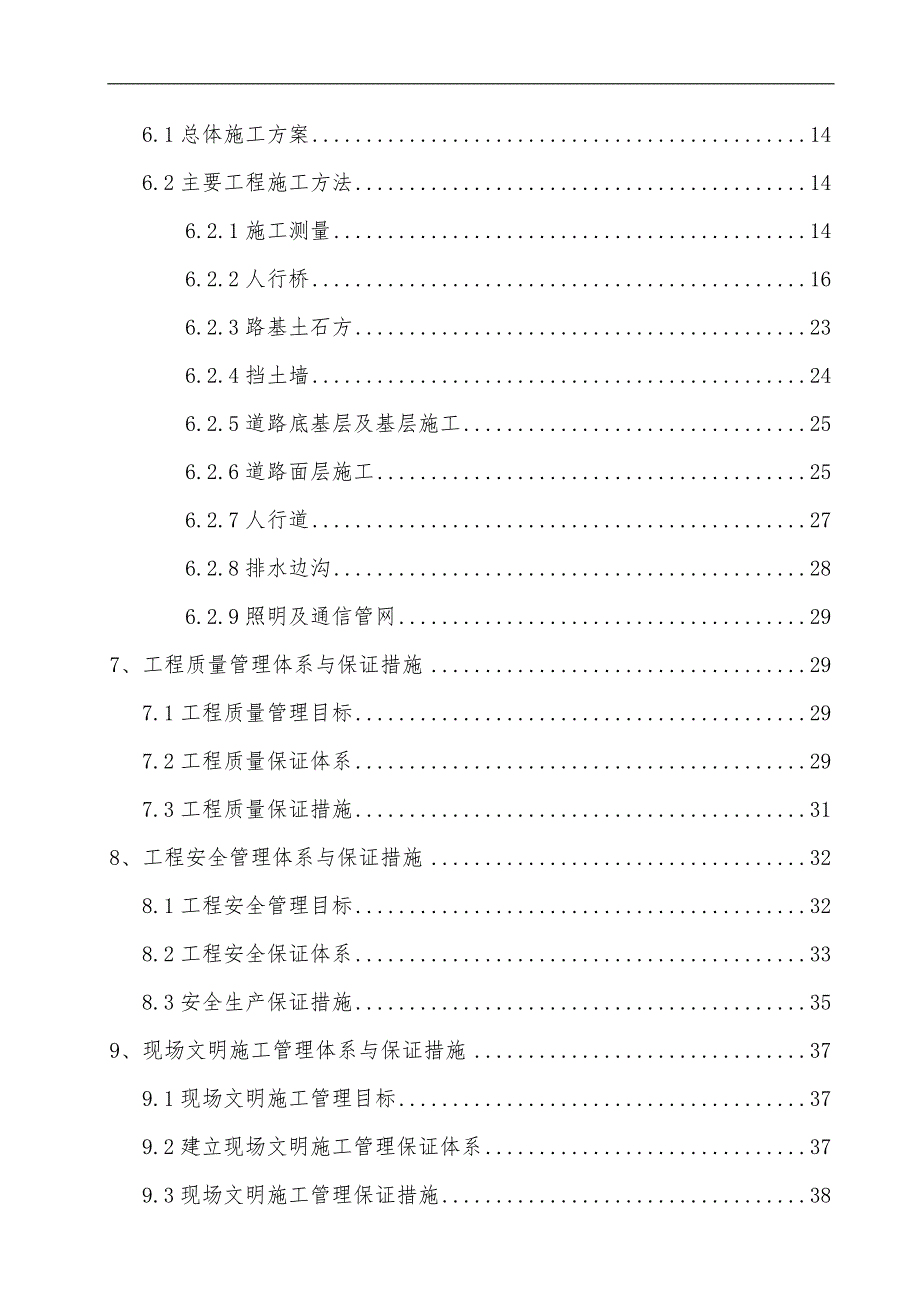

2、法146.2.1施工测量146.2.2人行桥166.2.3路基土石方236.2.4挡土墙246.2.5道路底基层及基层施工256.2.6道路面层施工256.2.7人行道276.2.8排水边沟286.2.9照明及通信管网297、工程质量管理体系与保证措施297.1工程质量管理目标297.2工程质量保证体系297.3工程质量保证措施318、工程安全管理体系与保证措施328.1工程安全管理目标328.2工程安全保证体系338.3安全生产保证措施359、现场文明施工管理体系与保证措施379.1现场文明施工管理目标379.2建立现场文明施工管理保证体系379.3现场文明施工管理保证措施3810、现场环保

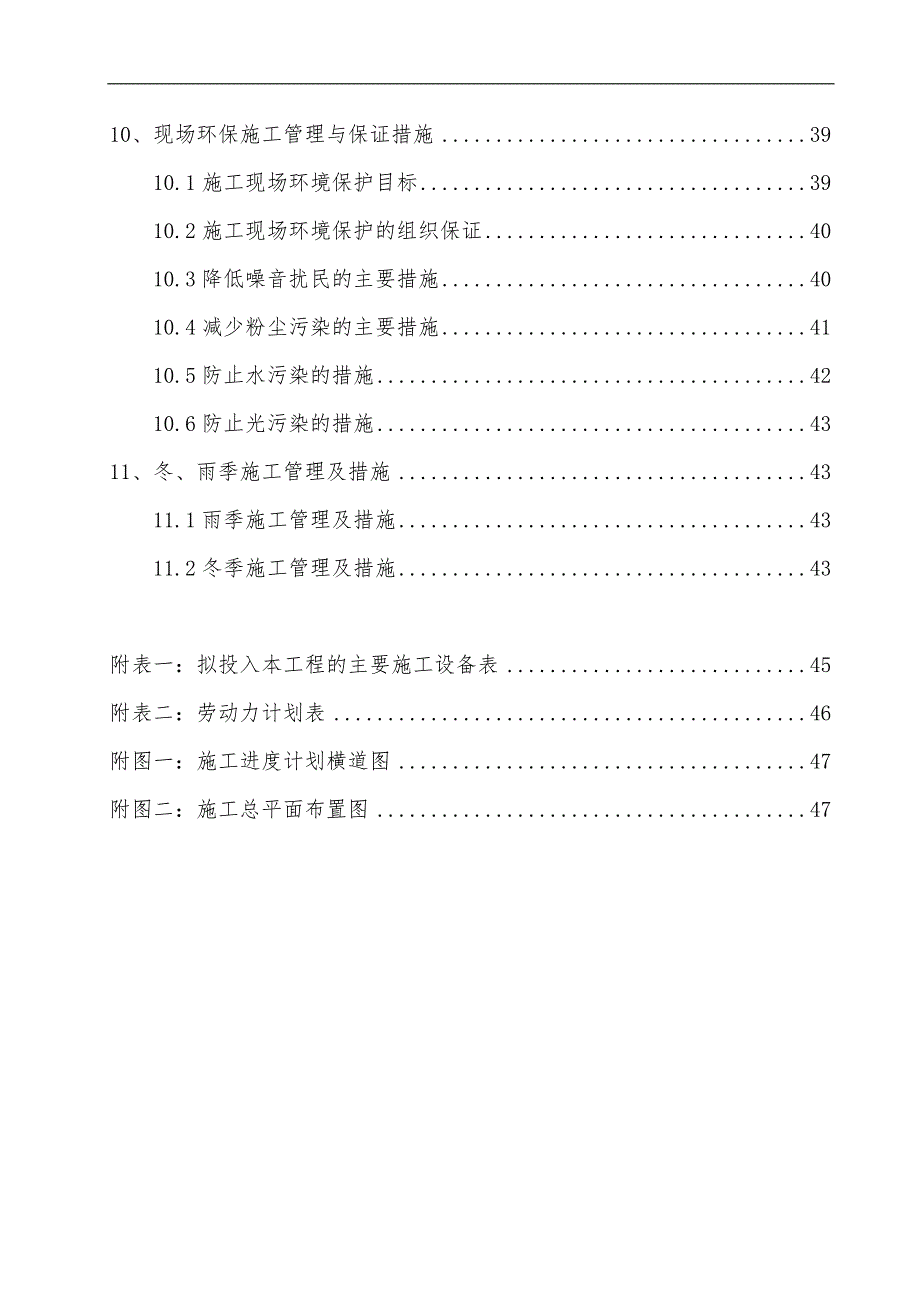

3、施工管理与保证措施3910.1施工现场环境保护目标3910.2施工现场环境保护的组织保证4010.3降低噪音扰民的主要措施4010.4减少粉尘污染的主要措施4110.5防止水污染的措施4210.6防止光污染的措施4311、冬、雨季施工管理及措施4311.1雨季施工管理及措施4311.2冬季施工管理及措施43附表一：拟投入本工程的主要施工设备表45附表二：劳动力计划表46附图一：施工进度计划横道图47附图二：施工总平面布置图471、编制说明及工程概况1.1编制说明1.1.1编制依据1.1.1.1国家及建设部现行规范、规程、验收标准及相关规范。（1）工程测量规范（GB50026-93）（2）城市道
4、路路基工程施工及验收规范（CJJ44-91）（3）城镇道路工程施工与质量验收规范（CJJ1-2008）（4）公路路面基层施工技术规范（JTJ 0342000）（5）公路水泥混凝土路面施工技术规范（JTG F302003）（6）乳化沥青路面施工及验收规范（CJJ42-91）（7）路面稀浆封层施工规范（CJJ66-95）（8）公路沥青路面施工技术规范（JTG F40-2004）（9）钢筋焊接及验收规程（JGJ18-2003）（10）市政桥梁工程质量检验评定标准（CJJ2-90）（11）道路交通标志和标线（GB 5768-1999）（12）砌体工程施工质量验收规范（GB50210-2002）1.1.
5、1.2业主提供的以及现场踏勘调查收集的相关资料。1.1.1.3我单位现有的管理水平、劳动力、设备、技术能力。1.1.2编制说明针对本工程实际情况、施工设计图以及业主的要求，把施工组织安排、施工流水段、施工顺序及进度安排、施工平面布置，主要机械设备、主要分部分项工程中的车行道路基、路面、人行道、管网通道工程施工方法，以及保证工程质量、工期、安全、文明施工及环境保护的技术措施等，进行重点阐述。1.2工程概况1.2.1工程概述本工程为南温泉景观大道（紫雨山庄长南桥段）道路改造工程，位于巴南区南温泉景区。起点为紫雨山庄（K0+880），沿线经小泉桥、南泉镇、花滩桥，终点为长南桥（K4509.247），
6、全长约3.6公里（其中K3+360K3+726.122南泉街道段不属于本次改造范围）；工程内容主要包括车行道路基、路面、人行道、管网通道等。本工程计划总工期110日历天，计划开工日期2009年12月18日，计划竣工日期2010年4月6日。本工程要求质量一次性验收合格。1.2.2主要工程数量主要工程数量表序号工程项目数量备注1人行桥464m2路肩挡土墙136m3矮挡墙160m4沥青砼路面27000m25路基土石方1402m31.2.3沿线自然地理概况1.2.3.1地形地貌及气象水文路线区大部份地段基岩已出露。地面坡角一般010之间，部分地段3045，道路区地貌属构造剥蚀浅丘地貌。本路段属亚热带气
7、候，温暖湿润，雨量充沛。具冬暖春早，夏热秋凉，秋雨连绵，无霜期长特点。多年平均气温17.518.5，最高气温42.9。道路右侧花溪河水在道路范围常年洪水位为209.0210.0m ，最高洪水位高程为215.0 m。水文地质条件简单，地下水及地基土对基础混凝土无腐蚀性。1.2.3.2地质构造及地层岩性路线区地质构造属南温泉背斜，区内未发现断层，地质构造较为简单。地层岩性由填筑土、次生红粘土和石灰岩、泥岩和砂岩组成。基岩面起伏较小，坡度为025。1.2.4施工重点及难点本次需修建人行架空桥梁分为A、B、C、D、E、F六段，总长464米。基础根据地质情况分为扩大基础、桩基础两种，最大桩柱长11米；上
8、部为框架梁结构，面层安装人行道板，局部地面线较低路段在距桥面高2.5m处设置管线平台，人行桥与原道路采用搭板连接。桥址位于花溪河边，沿线沟深坡陡、树木多、岩石坚硬，现场条件差，加上工期紧、任务重，因此人行桥是本工程的施工重点，是整个项目的控制性工程。为此，必须根据工程实际情况，做好充分的施工准备工作，在施工中精心组织、科学管理，以确保整个施工任务的顺利完成。本次改造道路属于省道，其中紫雨山庄至长南桥段是进入南温泉风景名胜区的主要通道，车流量大、路口多，原有道路为三级公路，路面宽度仅7米，水泥混凝土路面层破损较为严重。工程将对原有路面进行油化，新建35米宽人行道，且涉及水、电、燃气、通讯等综合管
9、线全部下地，管网多处需横穿道路，施工工序复杂，需部分占道施工。施工中必须减少交通拥堵、确保正常通行，交通疏导、交通组织工作是施工的难点，为顺利推进该道路改造，必须制定切实可行的交通组织方案，加大交通协管力度。2、施工部署2.1施工组织机构设置针对本项目组建专门的“工程项目经理部”，实行项目经理负责制，由项目经理全面负责本工程的施工管理、现场指挥和协调工作。项目经理部下设工程技术部、质量安全部、计划财务部、物资设备部和综合办公室，各部门主管人员由责任心强、业务能力高、施工管理经验丰富的专业技术人员担任；作业层设路基路面、人行桥、附属工程施工队各一个。施工组织机构设置详见施工组织机构框图。重庆四建
10、南温泉景观大道工程项目经理部施工组织机构框图技术负责人：王学刚项目副经理：雷志刚项目经理：莫冠华计划财务部质量安全部工程技术部综合办公室物资设备部路基、路面施工队附属工程施工队人行桥施工队2.2施工任务划分各施工队任务划分如下表。施工任务划分表序号施工队别施工任务1路基路面施工队负责路基、路面基层及沥青砼路面等施工2人行桥施工队负责人行桥的施工3附属工程施工队负责矮挡墙、路沿石及人行道面砖等附属结构物的施工2.3施工区段设置 为了便于施工管理，将整个标段划分为两个施工段：将起点至南泉街道（K0+880K3+360）作为第一施工段：主要内容包括铧园段道路加宽改造、人行桥AE段、车行道路基路面、人
11、行道、管网通道及矮挡墙等，是这次的主要施工内容；将南泉街道至长南桥（K3+726.122K4+509.247）作为第二施工段：主要内容包括人行桥F段、车行道路基路面、人行道及路肩挡土墙等。每个施工段又按道路、人行桥及挡墙等细分为若干个施工作业点，道路施工原则上每200300m为一段。2.4施工顺序安排根据本工程工期要求、各工序特点，首先进行短时间的施工准备，完成施工用水、用电及临时设施的搭建，为工程尽早动工创造条件；然后合理划分平行与流水作业，最后采取同步施工与分区流水作业相结合的施工顺序,以确保本工程的施工进度。具体施工步骤如下：第一步：图纸及现场复核，交接桩、施工控制桩复测，队伍及机械设备
12、进场，编制指导施工的实施性施工组织设计；第二步：施工放样，砍树清理场地；第三步：进行人行桥、矮挡墙及路肩挡土墙的施工；第四步：进行铧园段路基土石方的施工；第五步：纵向分段、横向半幅进行路面砼、基层砼的挖除及回补施工，进行路面沥青混凝土铺筑；第六步：进行道路人行道面砖铺贴施工，安排收尾及场地清理工作；第七步：整理工程档案文件，申请交工验收。3、施工准备3.1施工准备要点3.1.1根据业主的要求和施工进度计划安排，迅速组织施工人员、机械设备、物资有计划、有步骤进场，以及早形成生产能力。做到开工快、边施工、边安家。3.1.2全面熟悉核对设计文件，充分了解设计意图，核对地形及地质资料。3.1.3组织技
13、术人员做好测量水准点及坐标控制点的交接和复测工作。3.1.4确定材料、机械设备的进、出场线路，组织机械设备及时进场，并进行试运行和保养工作，落实各种施工用材料的供应渠道及进场运输、贮存方式，保证各种用料有计划的供应，做到不积压、不短缺。3.1.5针对本工程的特点，搞好技术交底工作，进行工前的技术、安全、质量、文明施工再教育，提高职工安全、质量、文明施工意识。3.1.6根据施工总平面布置图进行临时生产设施的搭建，以及施工用水、用电设施的安装，合理安排施工和照明电路。3.1.7按照重庆市有关施工、生活污水排放的要求，做好施工场地内的临时排水系统的设计。3.3劳动力、机械设备及物资准备3.3.1主要
14、施工机具设备配置计划主要施工机具设备配置计划详见附表一：拟投入本工程的主要施工机具设备表。 3.3.2主要劳动力计划劳动力计划详见附表二：拟投入本工程的主要劳动力计划表。 3.3.3主要材料物资供应计划主要材料物资供应计划见下表。主要材料物资供应计划表序号材料名称单位总数量1商品砼m315002沥青砼m34003路缘石m72004人行彩板m2110005钢筋t4406组合钢模m28007钢管T1008钢管扣件万只1.29U型扣万只2.510竹胶板m26011竹跳板块28012安全网m26013片石m33204、施工总平面布置及说明4.1施工现场总平面布置原则施工总平面布置的合理性直接关系到施工进度和安全文明施工管理，既要满足施工生产、生活的需要，又要统筹兼顾、布置合理。为保证现场施工顺利进行，具体的施工平面布置原则为：4.1.1在满足施工需要和文明施工的前提下，尽可能减少临时设施投资。4.1.2在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运及杜绝临时设施的二次搬迁
