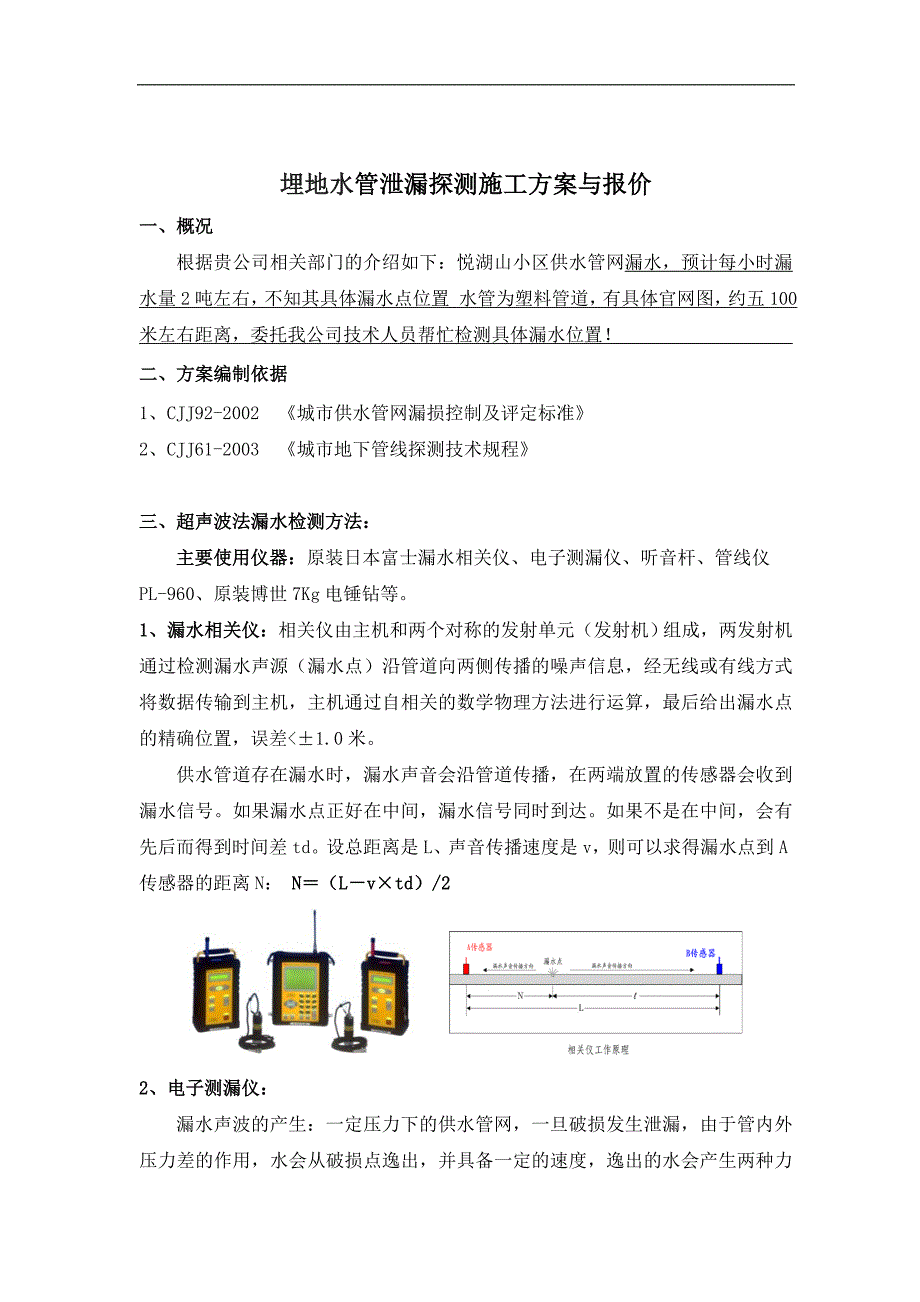

1、埋地水管泄漏探测施工方案与报价一、概况根据贵公司相关部门的介绍如下：悦湖山小区供水管网漏水，预计每小时漏水量2吨左右，不知其具体漏水点位置 水管为塑料管道，有具体官网图，约五100米左右距离，委托我公司技术人员帮忙检测具体漏水位置！ 二、方案编制依据1、CJJ92-2002 城市供水管网漏损控制及评定标准2、CJJ61-2003 城市地下管线探测技术规程三、超声波法漏水检测方法：主要使用仪器：原装日本富士漏水相关仪、电子测漏仪、听音杆、管线仪PL-960、原装博世7Kg电锤钻等。1、漏水相关仪：相关仪由主机和两个对称的发射单元（发射机）组成，两发射机通过检测漏水声源（漏水点）沿管道向两侧传播的

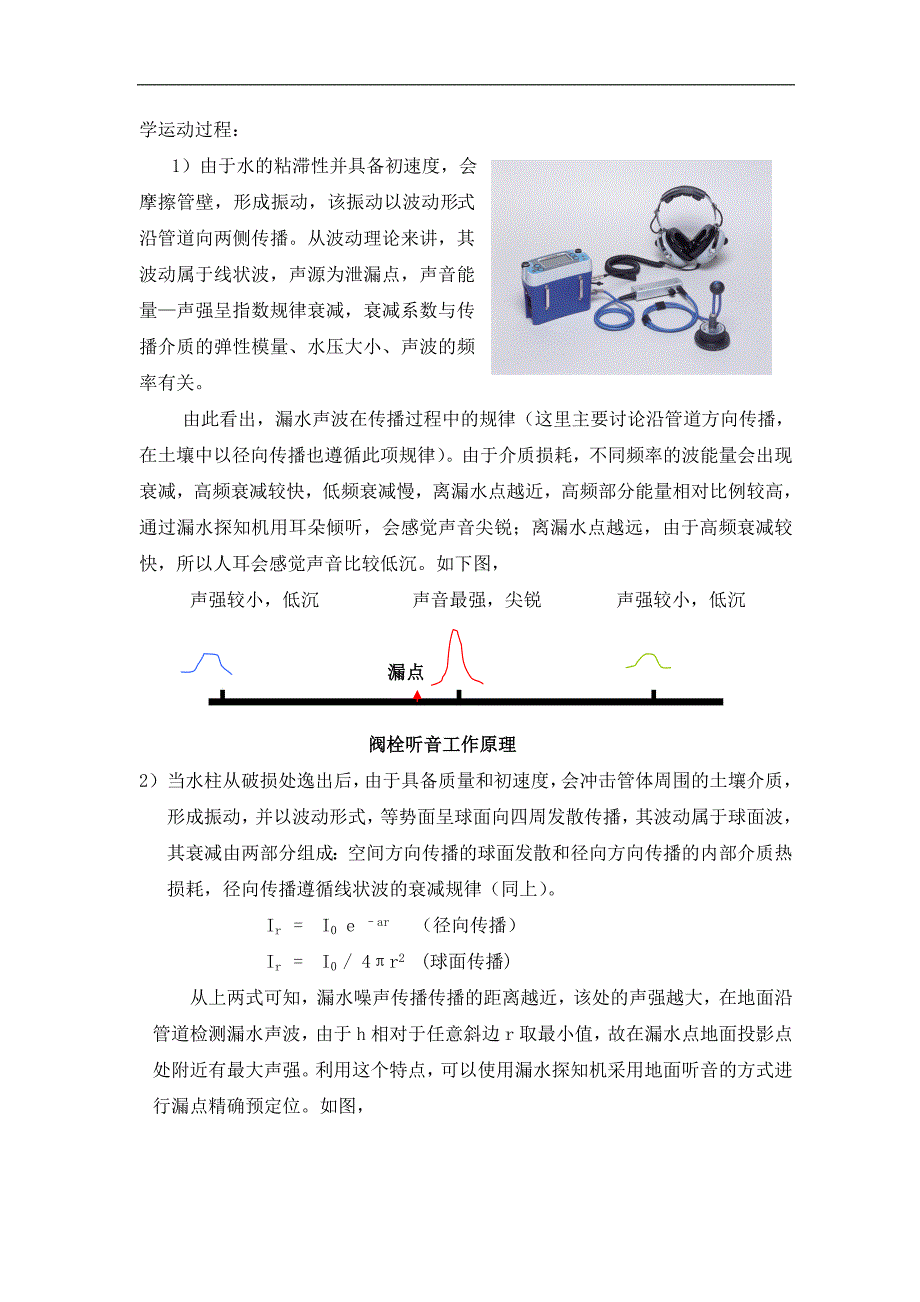

2、噪声信息，经无线或有线方式将数据传输到主机，主机通过自相关的数学物理方法进行运算，最后给出漏水点的精确位置，误差1.0米。 供水管道存在漏水时，漏水声音会沿管道传播，在两端放置的传感器会收到漏水信号。如果漏水点正好在中间，漏水信号同时到达。如果不是在中间，会有先后而得到时间差td。设总距离是L、声音传播速度是v，则可以求得漏水点到A传感器的距离N： N（Lvtd）/2 2、电子测漏仪：漏水声波的产生：一定压力下的供水管网，一旦破损发生泄漏，由于管内外压力差的作用，水会从破损点逸出，并具备一定的速度，逸出的水会产生两种力学运动过程：1）由于水的粘滞性并具备初速度，会摩擦管壁，形成振动，该振动以波
3、动形式沿管道向两侧传播。从波动理论来讲，其波动属于线状波，声源为泄漏点，声音能量声强呈指数规律衰减，衰减系数与传播介质的弹性模量、水压大小、声波的频率有关。由此看出，漏水声波在传播过程中的规律（这里主要讨论沿管道方向传播，在土壤中以径向传播也遵循此项规律）。由于介质损耗，不同频率的波能量会出现衰减，高频衰减较快，低频衰减慢，离漏水点越近，高频部分能量相对比例较高，通过漏水探知机用耳朵倾听，会感觉声音尖锐；离漏水点越远，由于高频衰减较快，所以人耳会感觉声音比较低沉。如下图，声强较小，低沉 声音最强，尖锐 声强较小，低沉 漏点 阀栓听音工作原理2） 当水柱从破损处逸出后，由于具备质量和初速度，会冲

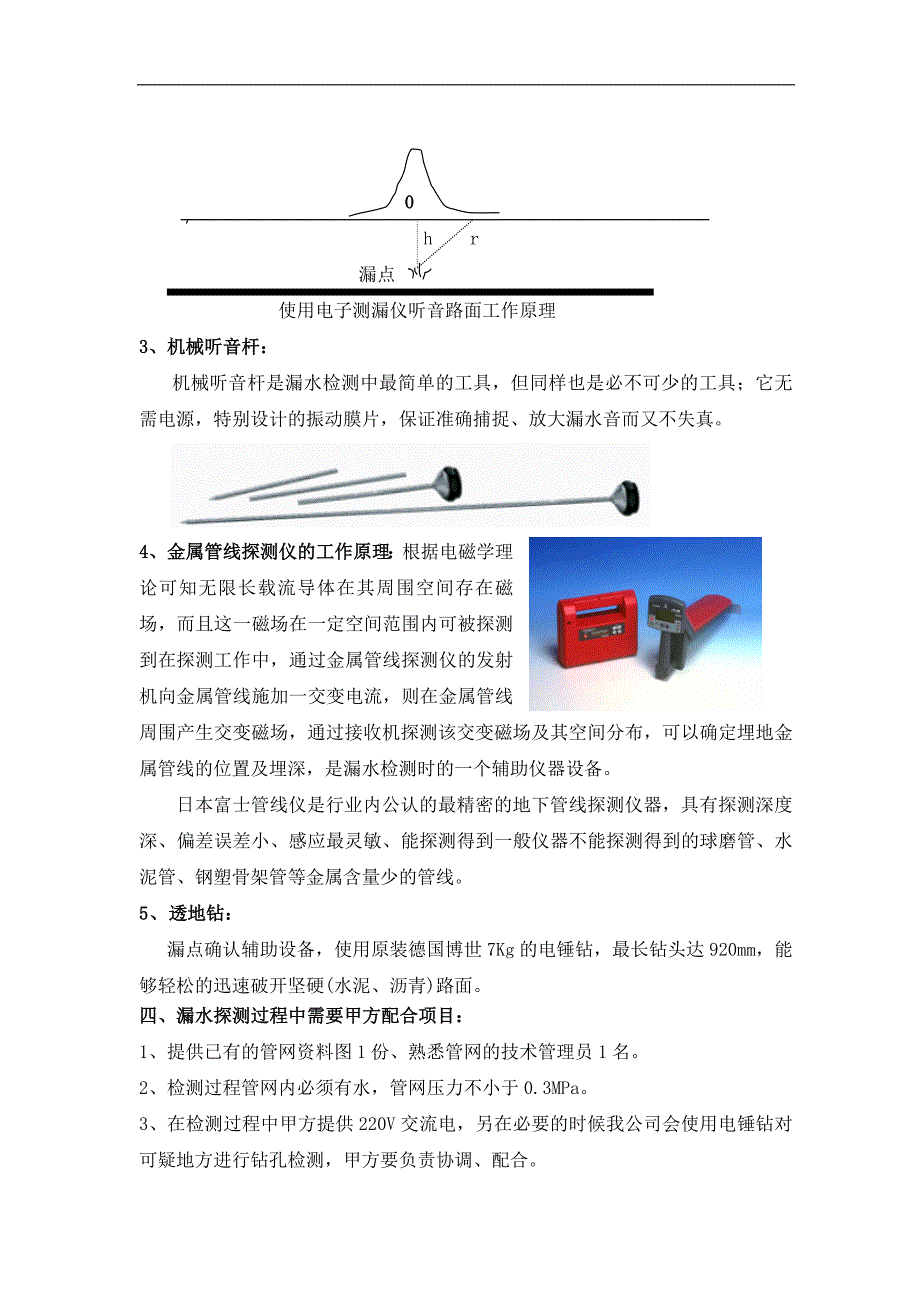

4、击管体周围的土壤介质，形成振动，并以波动形式，等势面呈球面向四周发散传播，其波动属于球面波，其衰减由两部分组成：空间方向传播的球面发散和径向方向传播的内部介质热损耗，径向传播遵循线状波的衰减规律（同上）。 Ir = I0 e ar （径向传播） Ir = I0 / 4r2 (球面传播)从上两式可知，漏水噪声传播传播的距离越近，该处的声强越大，在地面沿管道检测漏水声波，由于h相对于任意斜边r取最小值，故在漏水点地面投影点处附近有最大声强。利用这个特点，可以使用漏水探知机采用地面听音的方式进行漏点精确预定位。如图， 0 h r 漏点使用电子测漏仪听音路面工作原理3、机械听音杆：机械听音杆是漏水检测
5、中最简单的工具，但同样也是必不可少的工具；它无需电源，特别设计的振动膜片，保证准确捕捉、放大漏水音而又不失真。 4、金属管线探测仪的工作原理：根据电磁学理论可知无限长载流导体在其周围空间存在磁场，而且这一磁场在一定空间范围内可被探测到在探测工作中，通过金属管线探测仪的发射机向金属管线施加一交变电流，则在金属管线周围产生交变磁场，通过接收机探测该交变磁场及其空间分布，可以确定埋地金属管线的位置及埋深，是漏水检测时的一个辅助仪器设备。日本富士管线仪是行业内公认的最精密的地下管线探测仪器，具有探测深度深、偏差误差小、感应最灵敏、能探测得到一般仪器不能探测得到的球磨管、水泥管、钢塑骨架管等金属含量少的
6、管线。5、透地钻：漏点确认辅助设备，使用原装德国博世7Kg的电锤钻，最长钻头达920mm，能够轻松的迅速破开坚硬(水泥、沥青)路面。四、漏水探测过程中需要甲方配合项目：1、提供已有的管网资料图1份、熟悉管网的技术管理员1名。2、检测过程管网内必须有水，管网压力不小于0.3MPa。3、在检测过程中甲方提供220V交流电，另在必要的时候我公司会使用电锤钻对可疑地方进行钻孔检测，甲方要负责协调、配合。4、甲方确保关键位置的阀门密闭良好。五、报价：我公里以工程勘察设计收费标准2002年修订本作为依据结合实际情况做出如下报价：按漏点个数报价：以找到漏水点的个数来计算探测费用。 进出场费500元/次。 漏点探测费塑料管道5000元/点。以开挖见漏水点为准。 乙方只负责探漏定点，不对漏点进行开挖和修复； 最终结算=进出场费+漏水点探测费；以上价格含税金。
