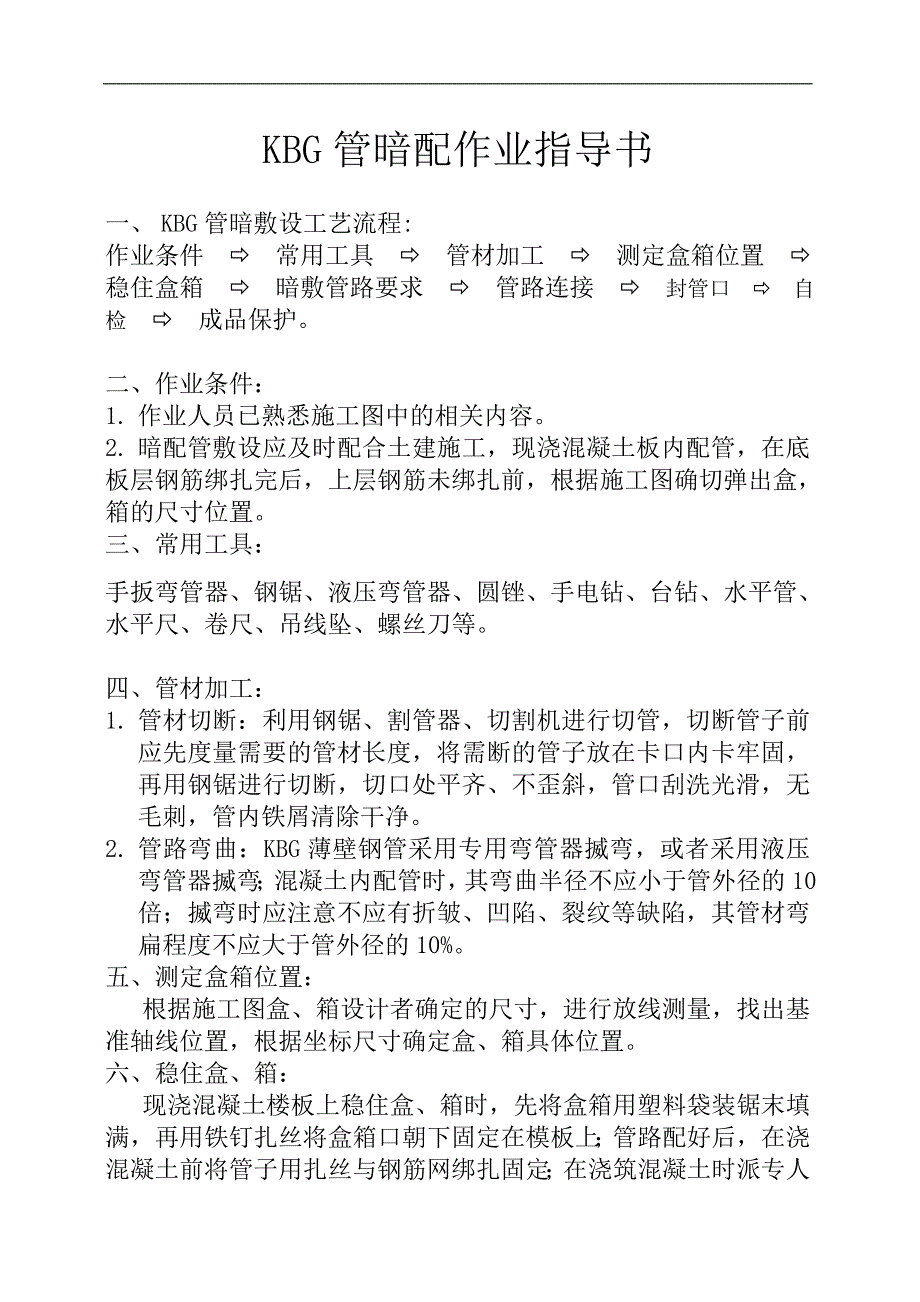

1、KBG管暗配作业指导书一、 KBG管暗敷设工艺流程:作业条件 常用工具 管材加工 测定盒箱位置 稳住盒箱 暗敷管路要求 管路连接 封管口 自检 成品保护。二、作业条件：1. 作业人员已熟悉施工图中的相关内容。2. 暗配管敷设应及时配合土建施工，现浇混凝土板内配管，在底板层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图确切弹出盒，箱的尺寸位置。三、常用工具：手扳弯管器、钢锯、液压弯管器、圆锉、手电钻、台钻、水平管、水平尺、卷尺、吊线坠、螺丝刀等。四、管材加工：1. 管材切断：利用钢锯、割管器、切割机进行切管，切断管子前应先度量需要的管材长度，将需断的管子放在卡口内卡牢固，再用钢锯进行切断，切口处平齐
2、、不歪斜，管口刮洗光滑，无毛刺，管内铁屑清除干净。2. 管路弯曲：KBG薄壁钢管采用专用弯管器揻弯，或者采用液压弯管器揻弯；混凝土内配管时，其弯曲半径不应小于管外径的10倍；揻弯时应注意不应有折皱、凹陷、裂纹等缺陷，其管材弯扁程度不应大于管外径的10%。五、测定盒箱位置： 根据施工图盒、箱设计者确定的尺寸，进行放线测量，找出基准轴线位置，根据坐标尺寸确定盒、箱具体位置。六、稳住盒、箱： 现浇混凝土楼板上稳住盒、箱时，先将盒箱用塑料袋装锯末填满，再用铁钉扎丝将盒箱口朝下固定在模板上；管路配好后，在浇混凝土前将管子用扎丝与钢筋网绑扎固定；在浇筑混凝土时派专人看护，保证盒箱管路不位移。七、 KBG薄

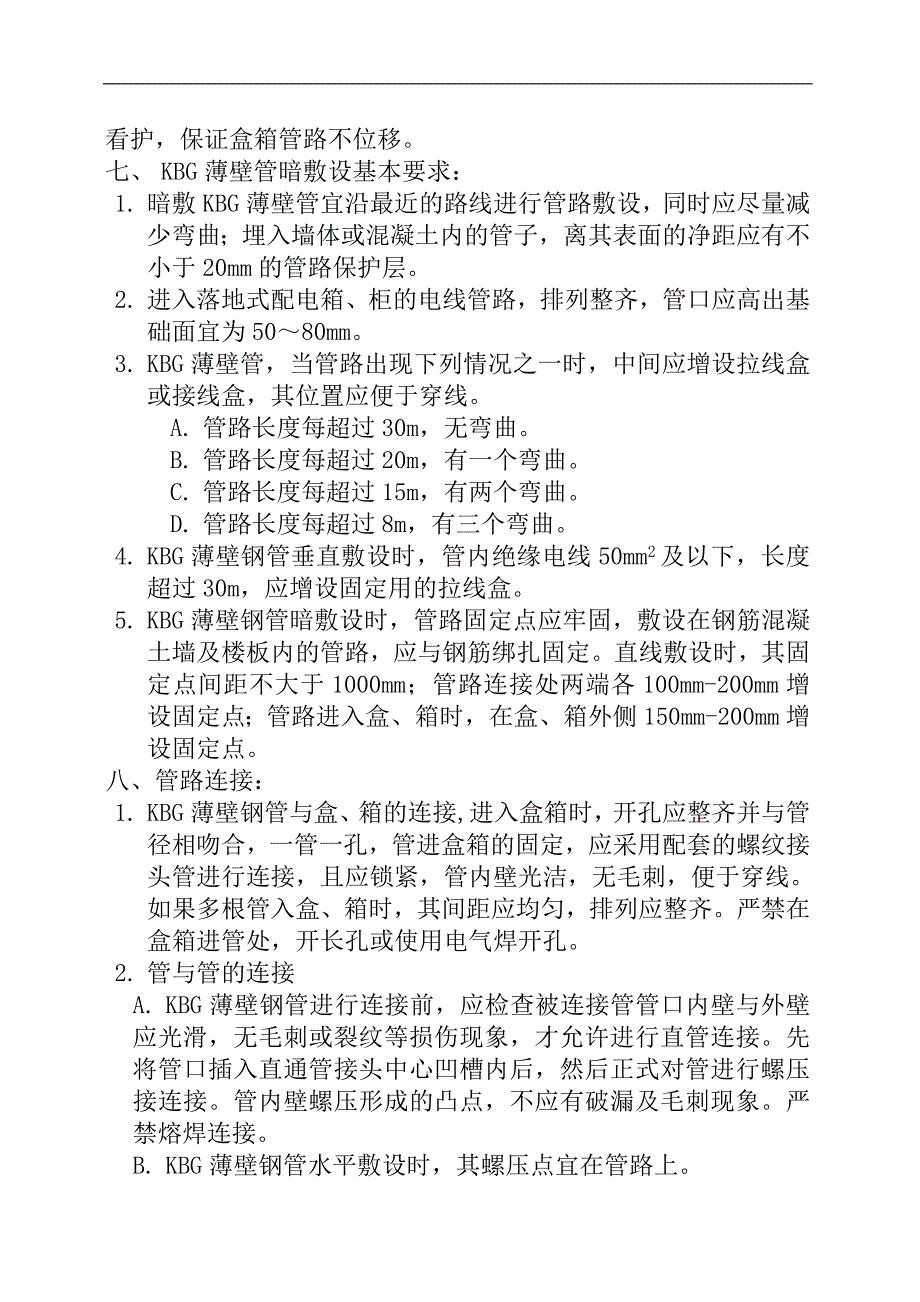

3、壁管暗敷设基本要求：1. 暗敷KBG薄壁管宜沿最近的路线进行管路敷设，同时应尽量减少弯曲；埋入墙体或混凝土内的管子，离其表面的净距应有不小于20mm的管路保护层。2. 进入落地式配电箱、柜的电线管路，排列整齐，管口应高出基础面宜为5080mm。3. KBG薄壁管，当管路出现下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线。A. 管路长度每超过30m，无弯曲。B. 管路长度每超过20m，有一个弯曲。C. 管路长度每超过15m，有两个弯曲。D. 管路长度每超过8m，有三个弯曲。4. KBG薄壁钢管垂直敷设时，管内绝缘电线50mm2及以下，长度超过30m，应增设固定用的拉线盒。5. KBG
4、薄壁钢管暗敷设时，管路固定点应牢固，敷设在钢筋混凝土墙及楼板内的管路，应与钢筋绑扎固定。直线敷设时，其固定点间距不大于1000mm；管路连接处两端各100mm-200mm增设固定点；管路进入盒、箱时，在盒、箱外侧150mm-200mm增设固定点。八、管路连接：1. KBG薄壁钢管与盒、箱的连接,进入盒箱时，开孔应整齐并与管径相吻合，一管一孔，管进盒箱的固定，应采用配套的螺纹接头管进行连接，且应锁紧，管内壁光洁，无毛刺，便于穿线。如果多根管入盒、箱时，其间距应均匀，排列应整齐。严禁在盒箱进管处，开长孔或使用电气焊开孔。2. 管与管的连接A. KBG薄壁钢管进行连接前，应检查被连接管管口内壁与外壁
5、应光滑，无毛刺或裂纹等损伤现象，才允许进行直管连接。先将管口插入直通管接头中心凹槽内后，然后正式对管进行螺压接连接。管内壁螺压形成的凸点，不应有破漏及毛刺现象。严禁熔焊连接。B. KBG薄壁钢管水平敷设时，其螺压点宜在管路上。C. 螺压式薄壁钢管连接应紧卡凹槽。螺压后，接口的缝隙应采用黄色胶带封堵。八、 封管口：KBG薄壁钢管随结构暗敷设管路时，应及时堵好管口及盒口、箱口，防止建筑垃圾流入管或盒箱内造成堵塞。九、职业环境健康安全：1、现场施工人员必须遵守安全生产纪律。2、必须戴好安全帽，正确使用劳保用品。3、现场电焊机的电源线、焊把线必须符合规定，施工完成后，必须切断电源。4、塔吊搬运材料时应注意看塔吊，防止坠物伤人。6、喝酒后不得进入施工现场。
