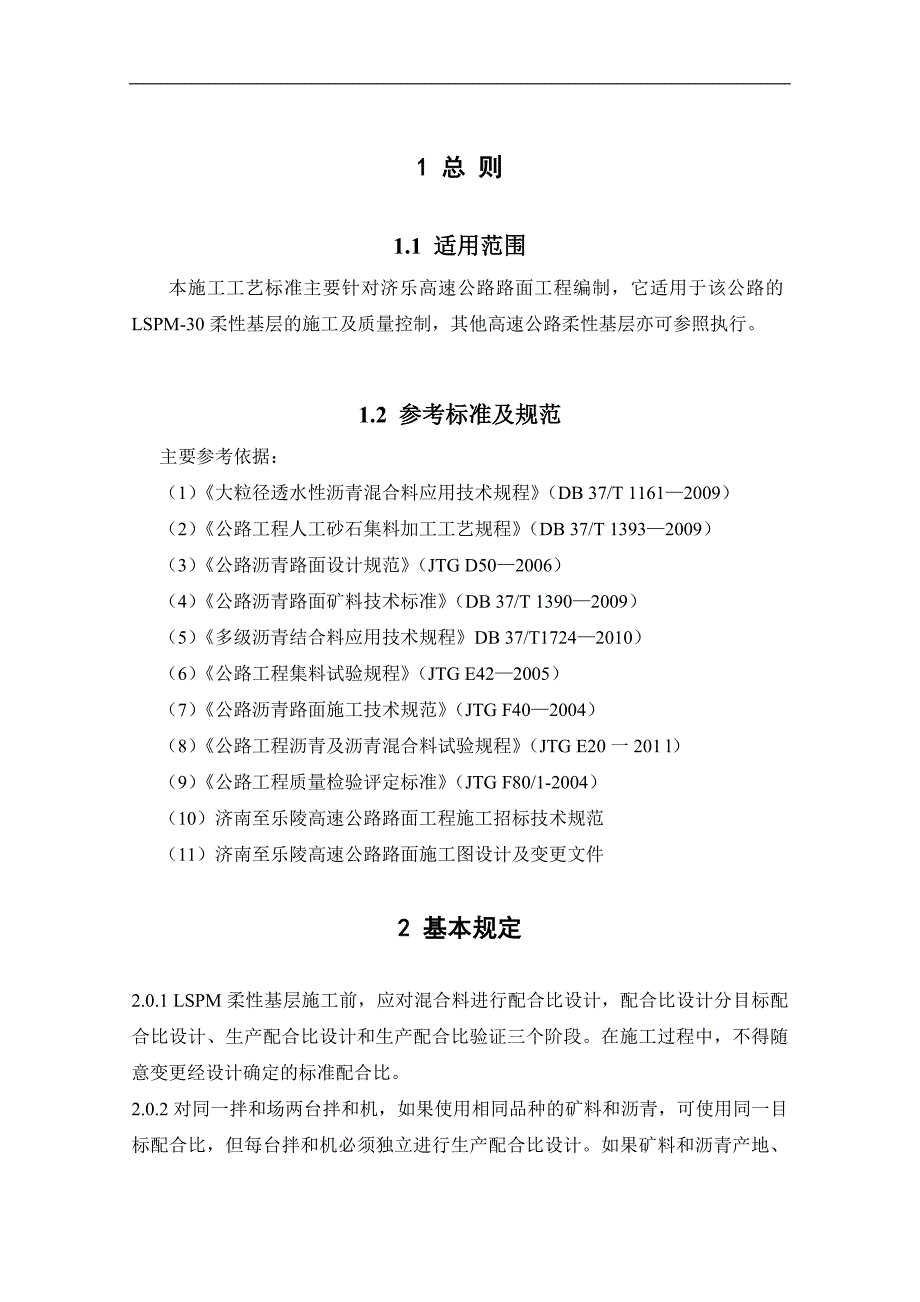

1、济乐高速LSPM-30柔性基层施工作业指导意见1 总 则1.1 适用范围本施工工艺标准主要针对济乐高速公路路面工程编制，它适用于该公路的LSPM-30柔性基层的施工及质量控制，其他高速公路柔性基层亦可参照执行。1.2 参考标准及规范主要参考依据：（1）大粒径透水性沥青混合料应用技术规程（DB 37/T 11612009）（2）公路工程人工砂石集料加工工艺规程（DB 37/T 13932009）（3）公路沥青路面设计规范（JTG D502006）（4）公路沥青路面矿料技术标准（DB 37/T 13902009）（5）多级沥青结合料应用技术规程DB 37/T17242010）（6）公路工程集料试验
2、规程（JTG E422005）（7）公路沥青路面施工技术规范（JTG F402004）（8）公路工程沥青及沥青混合料试验规程（JTG E20一201 l）（9）公路工程质量检验评定标准（JTG F80/1-2004）（10）济南至乐陵高速公路路面工程施工招标技术规范（11）济南至乐陵高速公路路面施工图设计及变更文件2 基本规定2.0.1 LSPM柔性基层施工前，应对混合料进行配合比设计，配合比设计分目标配合比设计、生产配合比设计和生产配合比验证三个阶段。在施工过程中，不得随意变更经设计确定的标准配合比。2.0.2对同一拌和场两台拌和机，如果使用相同品种的矿料和沥青，可使用同一目标配合比，但每台

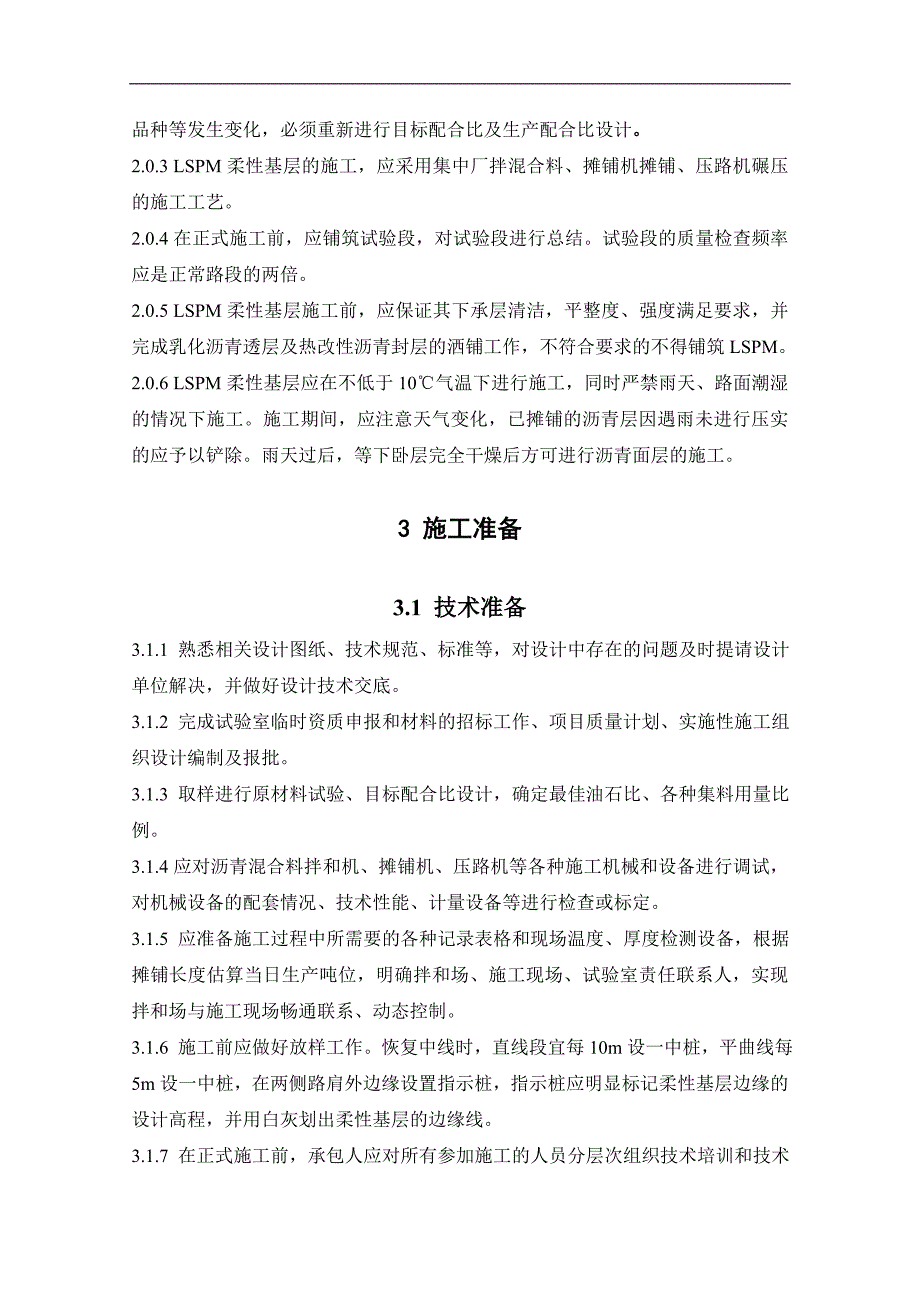

3、拌和机必须独立进行生产配合比设计。如果矿料和沥青产地、品种等发生变化，必须重新进行目标配合比及生产配合比设计。2.0.3 LSPM柔性基层的施工，应采用集中厂拌混合料、摊铺机摊铺、压路机碾压的施工工艺。2.0.4在正式施工前，应铺筑试验段，对试验段进行总结。试验段的质量检查频率应是正常路段的两倍。2.0.5 LSPM柔性基层施工前，应保证其下承层清洁，平整度、强度满足要求，并完成乳化沥青透层及热改性沥青封层的洒铺工作，不符合要求的不得铺筑LSPM。2.0.6 LSPM柔性基层应在不低于10气温下进行施工，同时严禁雨天、路面潮湿的情况下施工。施工期间，应注意天气变化，已摊铺的沥青层因遇雨未进行压
4、实的应予以铲除。雨天过后，等下卧层完全干燥后方可进行沥青面层的施工。3 施工准备3.1 技术准备3.1.1 熟悉相关设计图纸、技术规范、标准等，对设计中存在的问题及时提请设计单位解决，并做好设计技术交底。3.1.2 完成试验室临时资质申报和材料的招标工作、项目质量计划、实施性施工组织设计编制及报批。3.1.3 取样进行原材料试验、目标配合比设计，确定最佳油石比、各种集料用量比例。3.1.4应对沥青混合料拌和机、摊铺机、压路机等各种施工机械和设备进行调试，对机械设备的配套情况、技术性能、计量设备等进行检查或标定。3.1.5 应准备施工过程中所需要的各种记录表格和现场温度、厚度检测设备，根据摊铺长
5、度估算当日生产吨位，明确拌和场、施工现场、试验室责任联系人，实现拌和场与施工现场畅通联系、动态控制。3.1.6 施工前应做好放样工作。恢复中线时，直线段宜每10m设一中桩，平曲线每5m设一中桩，在两侧路肩外边缘设置指示桩，指示桩应明显标记柔性基层边缘的设计高程，并用白灰划出柔性基层的边缘线。3.1.7 在正式施工前，承包人应对所有参加施工的人员分层次组织技术培训和技术交底。培训内容应包括：施工工艺、质量控制、安全措施、文明施工、环境保护等。3.2 材料准备3.2.1 根据本标段设计文件确定LSPM柔性基层工程量，依据配合比确定各种材料的用量，做好采购工作，保证材料供应。3.2.2 LSPM柔性
6、基层正式施工前，材料储量应满足连续施工需要，集料储量应满足7d的用量要求。 3.2.3 所有材料采购均应严格按照材料验收和送检制度，杜绝不合格材料进入现场。3.2.4 集料加工要求（1）集料加工生产能力应满足工程需要。集料生产设备包括二次或二次以上破碎方式的碎石生产线（其中至少有一次采用反击或圆锥式破碎方式）、除尘设备、振动喂料机和三层以上的振动筛。（2）集料首次破碎宜采用颚式破碎机，二次破碎宜采用反击式破碎机，如集料针片状含量偏高，可采用冲击式破碎机整形。（3）采用振动喂料机对进入破碎机的石料进行最后一次筛选，筛除石料中泥土等不适宜材料。（4）集料加工的规格应满足路面结构层要求。振动筛的筛网
7、尺寸根据生产需要进行确定。3.2.5 材料堆存以前，承包人应清理、整平、硬化、围砌全部堆存场地，进出场道路应硬化处理并完善排水系统，经监理检验认可后方可使用。工程交工后，应采取符合有关要求的措施，对土地予以复耕。3.2.6 集料采用分类堆放的贮存方式，相互之间应用隔墙分离。3.3 主要机械3.3.1施工单位必须严格按照投标文件中承诺的机械设备及时安排设备进场，进场设备应类型齐全、配套完整并满足质量及安全的要求。3.3.2 LSPM柔性基层施工所需配备的机械设备主要有间歇式沥青拌和机摊铺机、双钢轮振动压路机、轮胎压路机、钢轮压路机等，承包人应根据各标段工程量的大小及工期要求配备足够数量的机械设备
8、，主要机械设备配置不低于表3.3.2要求。表3.3.2 机械设备配置机械设备名称单位数量备注间歇式沥青拌和机（3000型以上）台1应配备混合料生产质量动态监控仪摊铺机台2性能一致双钢轮振动压路机（1113 t）台不少于3宜配置间隔式喷水装置轮胎压路机（2630 t）台不少于2钢轮压路机（711 t）台不少于1自卸汽车（15 t以上）辆不少于154 混合料组成设计4.1 材料要求4.1.1基质沥青采用70-A级沥青，其技术要求应符合表4.1.1的规定。供应商在提供改性沥青全套质量检验报告的同时，还应提供基质沥青全套质量检验报告及沥青样品。表4.1.1 70-A级道路石油沥青技术标准 试 验 项
9、目单 位技术要求试验方法针入度（25，100g，5s） 0.1mm6080T0604针入度指数PI-1.51.0T0604软化点（环球法） 不小于45T060660动力粘度 不小于pas160T0620延度（5cm/min,10） 不小于cm25T0605延度（5cm/min,15） 不小于cm100T0605含蜡量（蒸馏法） 不大于%2.2T0615闪点（coc） 不小于260T0611溶解度（三氯乙烯） 不小于%99.5T0607密度（15） g/cm3实测记录T0603薄膜加热试验（163，5h）质量损失 不大于%0.8T0610或T0609针入度比 不小于%61T0604延度（10）
10、不小于cm6T06054.1.2 LSPM柔性基层采用MAC-70#改性沥青，生产MAC-70#改性沥青的基质沥青应符合上述70-A级道路石油沥青的技术要求。MAC-70#改性沥青应符合表4.1.2的技术要求，检测频率为施工单位每100T自检一次。表4.1.2 MAC-70#改性沥青技术要求 试验项目单 位技术要求试验方法针入度（25,100g,5s） 0.1mm3560T0604针入度（4,60s ,200g）0.1mm1235T0604软化点（环球法） 不小于70T060660动力粘度 不小于Pas500ASTM D4957T0620延度（5cm/min,10） 不小于cm25T0605闪
11、点 大于245T0611溶解度（三氯乙烯） 不小于%99T0607离析，48h软化点差， 不大于2.5T0661旋转薄膜加热试验质量损失 不大于%1.0T0610针入度比25 不小于%70T06044.1.3 粗集料（1）柔性基层所采用的粗集料要求采用反击式破碎机加工成近似立方体形状、洁净、干燥、无风化、无杂质、具有较高强度的碎石。（2）集料粒径的规格分档建议采用表4.1.3-1建议值，技术质量应符合表4.1.3-2的规定，粗集料规格应满足表4.1.3-3中规定。表4.1.3-1 集料粒径加工规格分档建议值 级 配1#料2#料3#料4#料5#料LSPM-3031.519199.59.54.75
12、4.752.362.360S5-2S9S12S14S16表4.1.3-2 LSPM混合料用粗集料质量技术要求（DB 37/T 1390-2009)指 标单 位技术要求试验方法石料压碎值 不大于%28T0316洛杉矶磨耗损失 不大于%30T0317表观相对密度 不小于g/cm32.60T0304吸水率 不大于%3.0T0304对沥青的粘附性 不小于级5T0616坚固性 不大于%12T0314针片状颗粒含量（表征轮廓形状） 不大于混合料针片状颗粒含量%14T0312粒径大于9.5mm12粒径小于9.5mm18颗粒指数Iap（表征颗粒棱角性）%1831DB 37/T 1390-2009附录A水洗法0.075mm颗粒含量 不大于%1T0310软石含量 不大于%1T0320表4.1.3-3 LSPM混合料用粗集料规格（DB 37/T 1390-2009)规 格公称粒径（mm）通过下列筛孔（方孔筛，mm）的质量百分率（%）37.531.526.51913.29.54.752.360.6S5-22030100901000-150-5S91020100901000-150-5S12510100901000-150-5S14
