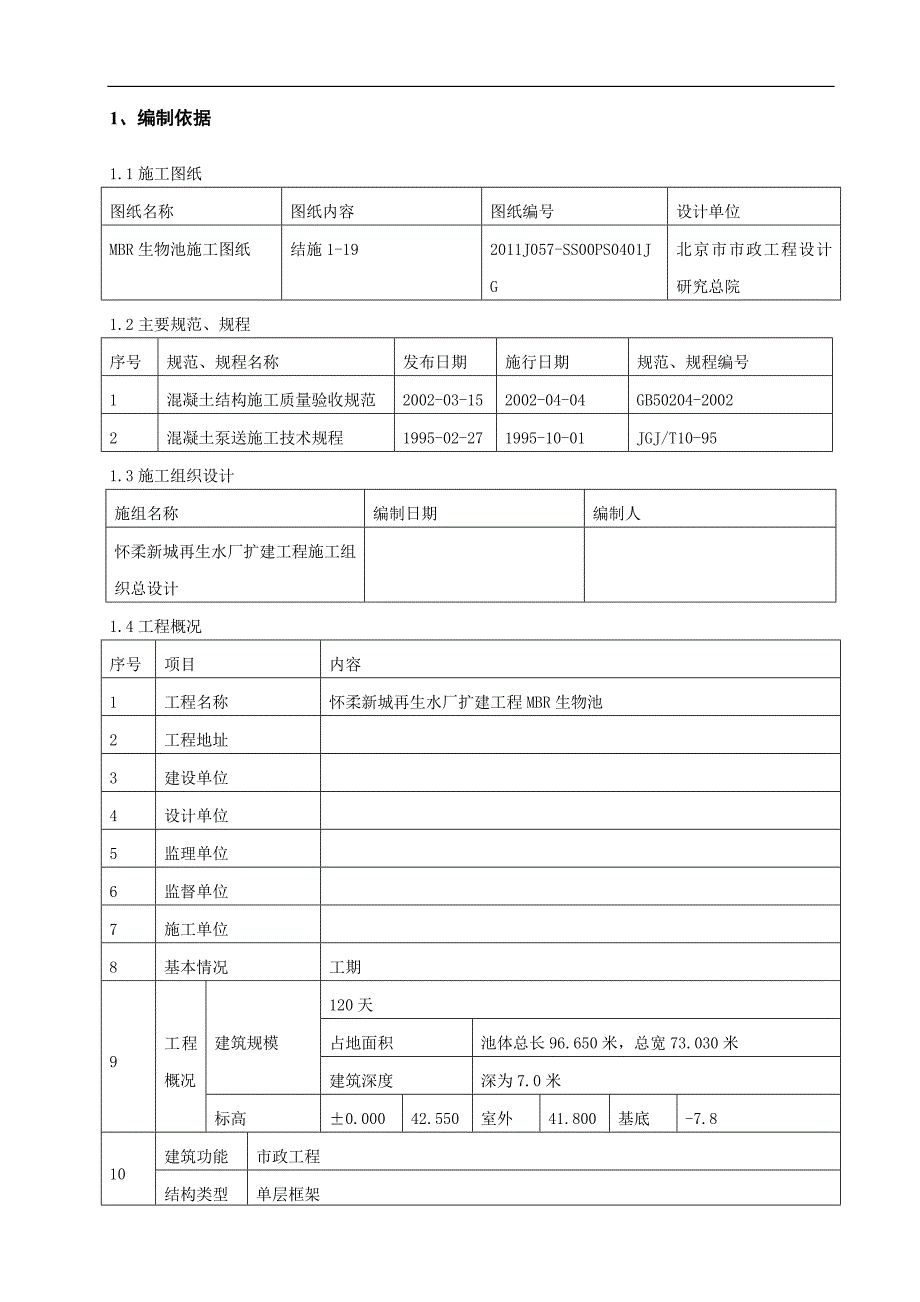

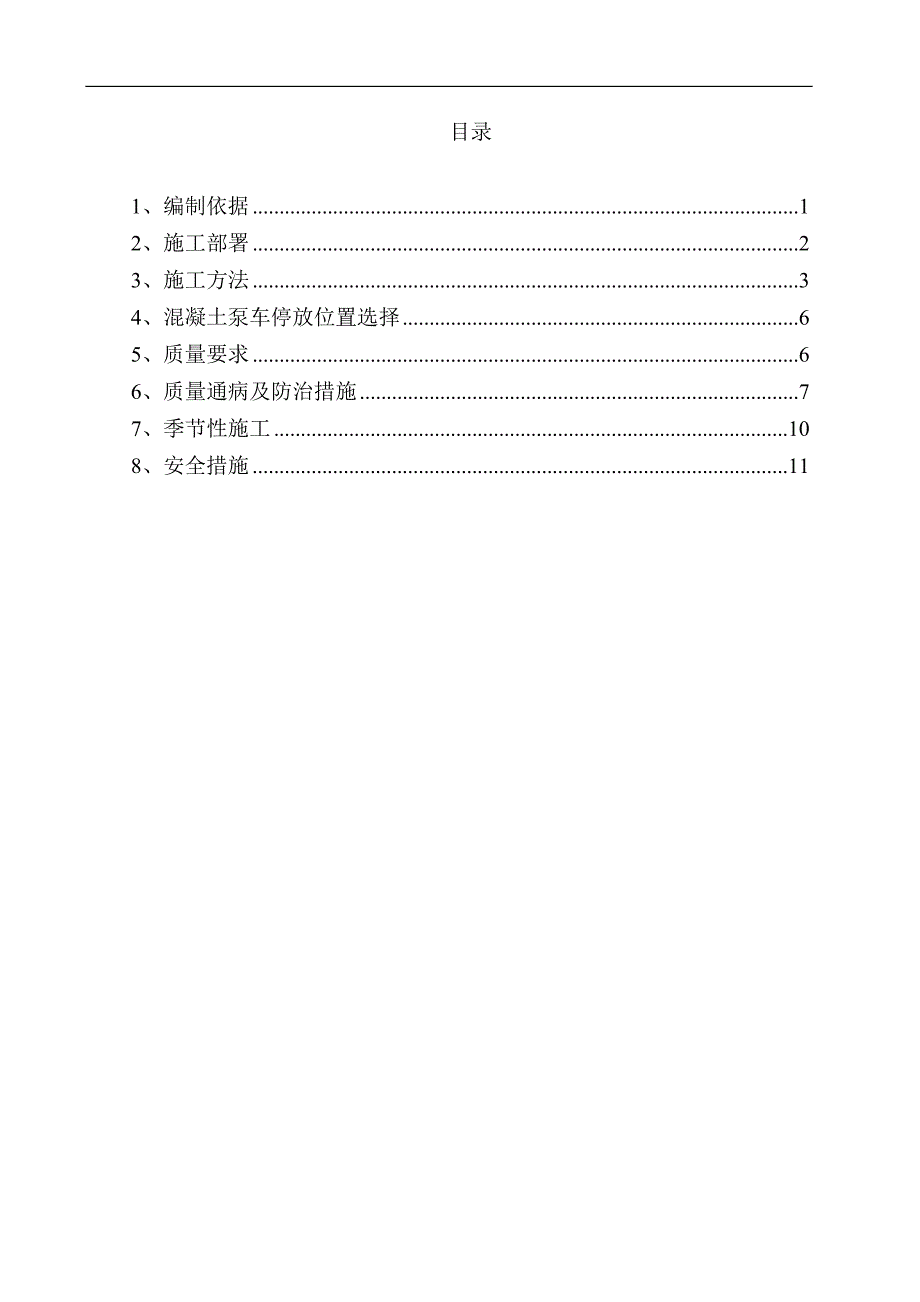

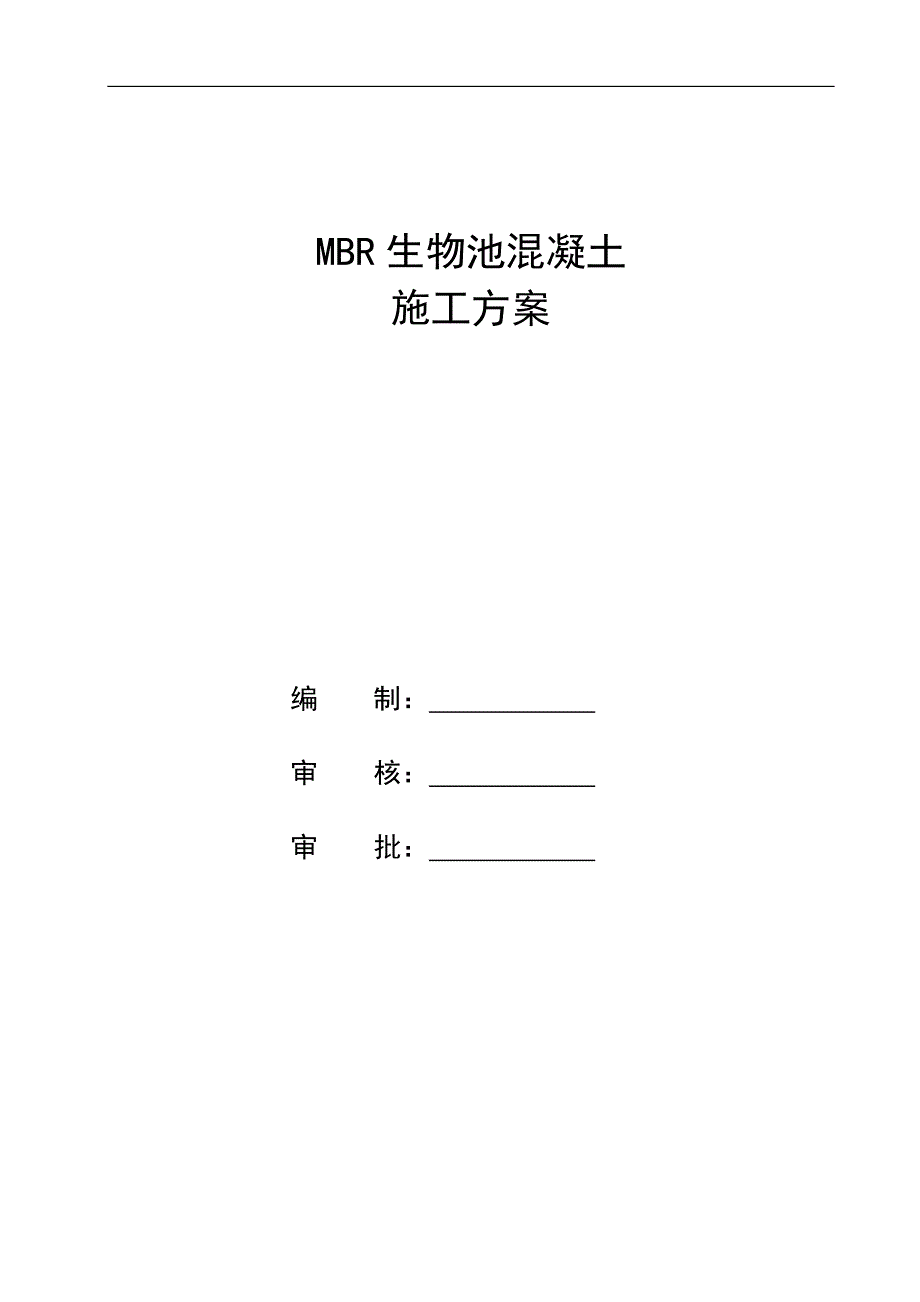

1、MBR生物池混凝土施工方案编 制： 审 核： 审 批： 目录1、编制依据12、施工部署23、施工方法34、混凝土泵车停放位置选择65、质量要求66、质量通病及防治措施77、季节性施工108、安全措施111、编制依据1.1施工图纸图纸名称图纸内容图纸编号设计单位MBR生物池施工图纸结施1-192011J057-SS00PS0401JG北京市市政工程设计研究总院1.2主要规范、规程序号规范、规程名称发布日期施行日期规范、规程编号1混凝土结构施工质量验收规范2002-03-152002-04-04GB50204-20022混凝土泵送施工技术规程1995-02-271995-10-01JGJ/T10-
2、951.3施工组织设计施组名称编制日期编制人怀柔新城再生水厂扩建工程施工组织总设计1.4工程概况序号项目内容1工程名称怀柔新城再生水厂扩建工程MBR生物池2工程地址3建设单位4设计单位5监理单位6监督单位7施工单位8基本情况工期9工程概况建筑规模120天占地面积池体总长96.650米，总宽73.030米建筑深度深为7.0米标高0.00042.550室外41.800基底-7.810建筑功能市政工程结构类型单层框架垫层100mm厚素混凝土强度等级C15墙体剪力墙柱暗柱顶板厚150mm基础形式筏板基础1.5各部位混凝土具体情况段数层数主体结构强度等级部位总方量m垫层C15基础垫层716.39设备基础
3、C20设备基础3.39生物池C30 S6 底板5287.69生物池C30 S6 F150池壁、顶板5858.35后浇带C35 S6池底、池壁338.85C35 池顶43.6矩形梁C30矩形梁89.97总计11999.392、施工部署本工程全部采用商品混凝土，先施工水池及柱分项，后施工梁、板分项，柱、梁、板采用汽车泵送。根据施工工序及工期安排，混凝土浇筑尽量安排在白天进行，若混凝土浇筑最较大，白天不能浇筑完成不能留置施工缝时，现场管理人员分成两班，每班12小时，各专业有关领导及施工人员跟班作业，负责检查，同时做好各方协调工作。主要机具准备：规格单位数量单耗量（KW）总功率（KW）备注IPF-10
4、0型泵车台11734排量100m3/hZN-50型振捣器台101.126.4平板振捣器台22.213.2铁锹把40铁抹子个40木抹子个403、施工方法3.1准备工作3.1.1钢筋的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误。3.1.2模板的预检工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。3.1.3由商品混凝土搅拌站试验室确定配合比及外加剂用量。3.1.4混凝土浇筑前组织施工人员进行方案的学习，由技术部门讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数。3.1.5浇筑混凝土用架子、走道及工
5、作平台，安全稳固，能够满足浇筑要求。3.1.6混凝土浇筑前，仔细清理泵管内残留物，确保泵管畅通，仔细检查井字架加固情况。3.1.7提前签订商品混凝土供货合同，签订时由技术部门提供具体供应时间、标号、所需车辆数量及其间隔时间，特殊要求如抗渗、防冻剂、入模温度、坍落度、水泥及预防混凝土碱集料反应所需提供的资料等。3.2主要措施3.2.1商品混凝土供应商编制预防混凝土碱集料反应的技术措施，必须确保20年内不发生混凝土碱集料反应损害；浇筑每部位混凝土前预先上报配合比及所选用各种材料的产地、碱活性等级、各项指标检测及混凝土碱含量的评估结果。混凝土要用低活性集料配制，其混凝土含碱量不得超过5kg/m3。3
6、.2.2为增强混凝土的可泵性，在混凝土中掺入适量的粉煤灰和减水剂，掺量必须经过实验确定。为保证混凝土的缓凝时间到46小时，能够满足混凝土出机运至现场具有可泵送料条件，在混凝土中掺入适量缓凝剂。严禁在混凝土中加水。混凝土入泵坍落度控制在1618cm。3.2.3施工流水段划分因本工程为一层单体建筑建筑面积小，所以采用一次性浇筑方法。3.2.4混凝土浇筑3.2.4.1垫层混凝土采用汽车泵分区浇筑，采用平板振捣，表面抹平压光。3.2.4.2基础承台混凝土浇筑采用汽车泵连续浇筑。在浇筑混凝土前，对模板内的杂物和钢筋上的油污等清理干净；对模板的缝隙和孔洞予以堵严。3.2.4.3地下部分柱混凝土采用汽车泵浇
7、筑，每四根柱为一循环单元，循环浇筑，每次浇筑高度根据现场使用振捣棒（50棒或30棒）而定，为其有效长度的1.25倍（50棒应为43.75cm，取40cm；30棒应为33.75cm，取30cm），下灰厚度采用尺杆配手把灯控制。地上部分框架柱采用汽车泵浇注。3.2.4.4梁、板混凝土浇筑采用汽车泵送方式。3.3施工顺序3.3.1清理：在混凝土浇筑前先用一台12立方米空压机将模板内杂物吹扫干净。3.3.2混凝土浇筑和振捣一般要求3.3.2.1浇筑混凝土时为防止混凝土分层离析，混凝土由料斗、泵管内卸出时，其片面上倾浇高度不得超过2m，超壶时采用串筒或斜槽下落，混凝土浇筑时不得直接冲击模板。3.3.2.
8、2浇筑竖向结构混凝土前，底部先填以30-50mm厚的同配比减石子砂浆。3.3.2.3浇筑混凝土时设专人看模，经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发生变形移位时立即停止浇筑，并在已浇筑的混凝土凝结前修整完好。3.3.2.4使用30、50插入式振捣棒要快插慢拔，插点呈梅花型布置，按顺序进行，不得遗漏。移动间距不大于振捣棒作用半径的1.5倍（50棒应为52.5cm；取50cm，30棒应为40.5cm取40cm）。振捣上一层时插入下一层混凝土5cm以消除两层间的接缝。平板振动器的移动间距，保证振动器的平板能够覆盖已振实部分的边缘。振捣时间以混凝土表面出现浮浆及不出现气泡、下沉为宜。3.
9、3.3垫层混凝土浇筑基槽验收合格后，钉控制桩（8m8m）用泵车进行混凝土浇注。混凝土震捣采用平板式震捣器震捣，混凝土振捣密实后，以钢筋棍上标高及水平标高小棉线为准检查平整度，高的铲掉，凹的补平，用水平的刮械利平，表面再用木抹子搓平，最后用铁抹子压光。混凝土养护采用蓄热法养护已浇筑混凝土表面覆盖一层塑料薄膜，两层阻燃草帘被。3.3.4基础承台混凝土浇筑，3.3.4.1基础承台混凝土采用商品混凝土，罐车运输，汽车泵浇灌输送混凝土的泵管采用100的无缝直管。 3.3.4.2基础承台商品混凝土标号C30，坍落度16-18cm，要求使用水化热较低的矿渣水泥，并掺入膨胀剂、缓凝剂、减水剂，以保证基础承台混
10、凝土的各性能指标。3.3.4.3尽量降低混凝土配合比中的用水量和水泥用量。3.3.4.4混凝土若为矿渣水泥拌制要求边振捣边排出泌水，并在初凝前1-2h用木抹子抹平收口，以消除早期有可能产生的收缩裂缝。3.3.5柱混凝土浇筑柱、墙混凝土浇筑前要先填以3-5cm与混凝土同配比减石子砂浆。柱混凝土分层浇筑，分层振捣，每次浇筑厚度根据现场使用振捣棒（50棒或30棒）而定，为其有效长度的1.25倍（50棒应为43.75cm，取40cm；30棒应为33.75cm，取30cm）。浇筑厚度采用尺杆配手把灯加以控制。振捣棒不得触动钢筋和预埋件，除上面振捣外下面要有人随时敲打模板检查是否漏振。3.3.6梁、板混凝
11、土浇筑 梁板按框架格顺序浇筑，每框架格先将梁根据高度分层浇筑成阶梯形，当达到板底位置时即与板的混凝土一起浇捣，随着阶梯形的不断延展，则可连续向前推进，倾倒混凝土方向与浇筑方向相反。 梁柱及梁底部位要用3050托入式振捣棒振捣密实，振捣密时不得触动钢筋和预埋件。梁、柱节点钢筋较密时要用小直径振捣棒振捣，并加密棒点。 浇筑板的混凝土虚铺厚度要略大于板厚，振捣完毕后用1.5-4m刮械刮平，用木抹子抹平，并拉线检查板面平标高，严格控制平整度，尤其墙醉根部。3.3.7混凝土浇筑完毕及浇筑过程中设专人清理落地灰及玷污成品上的混凝土颗粒（配水管接消防立管）。3.3.8混凝土养护3.3.8.1打完垫层、基础承
12、台后立即铺设塑料薄膜对混凝土进行养护并且在其上面铺设两层阻燃草帘被，柱子拆模后立即用塑料薄膜将柱子包裹好进行养护。3.3.8.2养护时间不少于7昼夜，其中有抗渗要求的（1.2mpa）的混凝土养护不少于14昼夜。3.3.9试块制作：常温时制作28d标养试块及备用试块，同条件试埠（顶板两组，一组用于1.3MPa，一组用于拆模）。同条件试块置于现场带篦加锁铁笼中做好标训仙条件养护，详见冬期施工方案。3.3.10泵送混凝土要求3.3.10.1泵送混凝土时，混凝土泵的支腿完全伸出，并插好安全销。3.3.10.2混凝土泵启动后，先泵送适量水以湿润混凝土泵的料斗、网片及输送管的内壁管直接与混凝土接触部位。3
13、.3.10.3混凝土的供应，必须保证输送混凝土的泵能连续工作。3.3.10.4输送管线直，转弯缓，接头严密。3.3.10.5泵送混凝土前，先泵送混凝土内除粗骨料外的其他成份相同配合比的水泥砂浆。3.3.10.6开始泵送时，混凝土泵处于慢速、匀速并随时可反泵的状态。泵送速度，先慢后快，逐步加速。同时，观察混凝土泵的压力和各系统的工作情况，待各系统运转顺利后，方可以正常速度进行泵送。3.3.12.7混凝土泵送续进行，如必须中断时，其中断时间超过2小时必须留置施工缝。3.3.10.8泵送混凝土时，活塞保持最大行程运转。混凝土泵送过程中，不得把拆下的输运管内的混凝土撒落在未浇筑的地方。3.3.10.9
14、当输送管被堵塞时，采取下列方法排除3.3.10.9.1重复进行反泵和正泵，逐步收出混凝土至料斗中，重新搅拌后泵送；3.3.10.9.2用木棍敲击等方法，查明堵塞部位，将混凝土击粉后，重复进行反浆正泵，排除堵塞；3.3.10.9.3当上述两种方法无效时，在混凝土卸压后，拆除堵塞部位的输送管，排出混凝土堵塞物后方可接管。重新泵送前，先排除管内空气后，方可拧紧接头。3.3.10.10向下泵送混凝土时，先把输送管上气阀打开，待输送管下段混凝土有了一定压力时，方可关闭气阀。3.3.10.11混凝土泵送即将结束前，正确计算尚需用的混凝土数量，并及时告知混凝土搅拌处。3.3.10.12泵送过程中，废弃的和泵送终止时多余的混凝土，按预先确定的处理方法和场所，及时进行妥善处理。3.3.10.13泵送完毕时，将混凝土泵和输送管清洗干净。3.3.10.14排除堵塞，重新泵送或清洗混凝土泵时，布料设备的出口朝安全方向，以防堵塞物或废浆高速飞出伤人。3.3.10.15在泵送过程中，受料斗内具有足够的混凝土，以防止吸入空气产生阻塞。4、混凝土泵车停放位置选择 当浇筑垫层及承台基础时，均将泵车停放在
