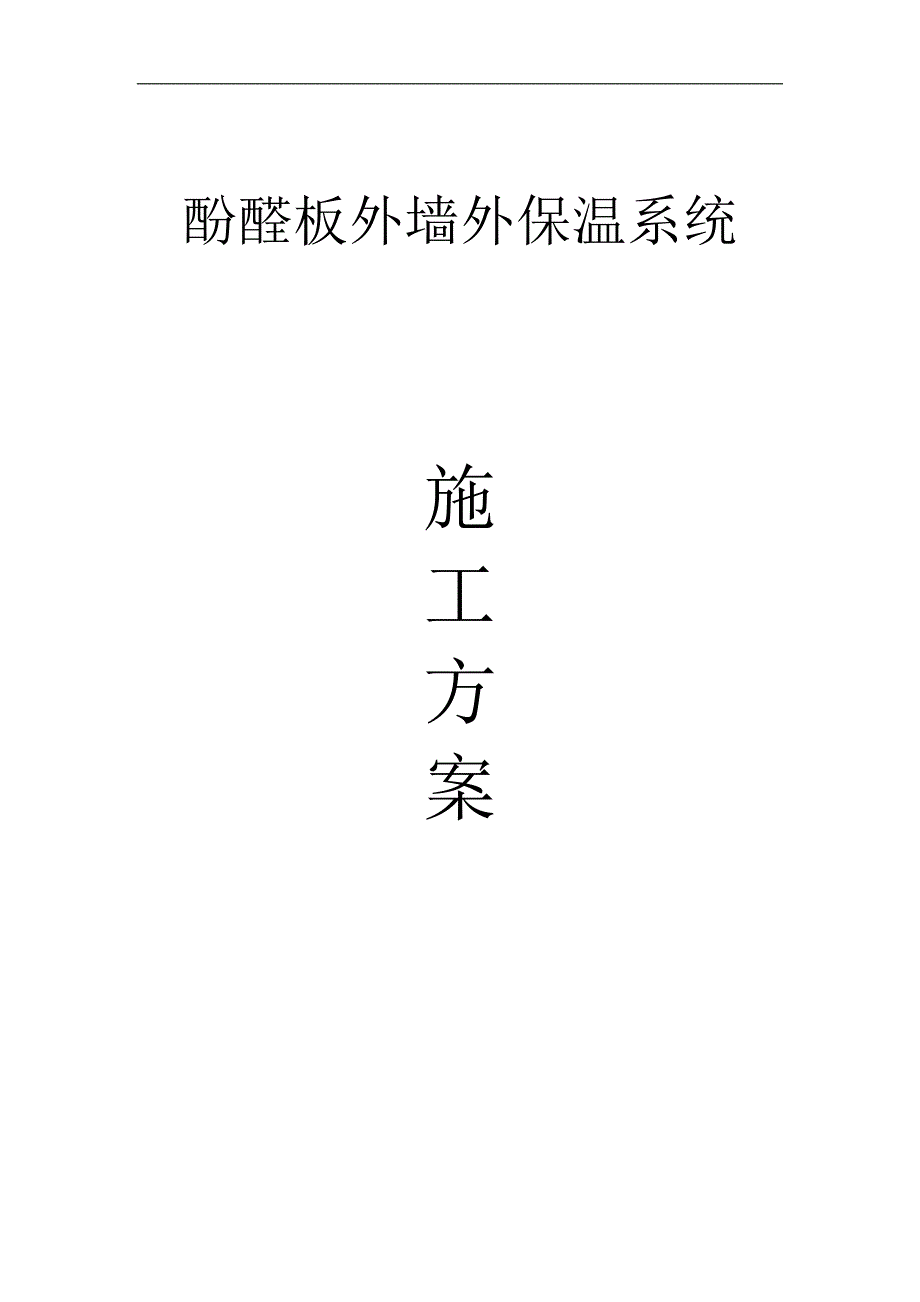

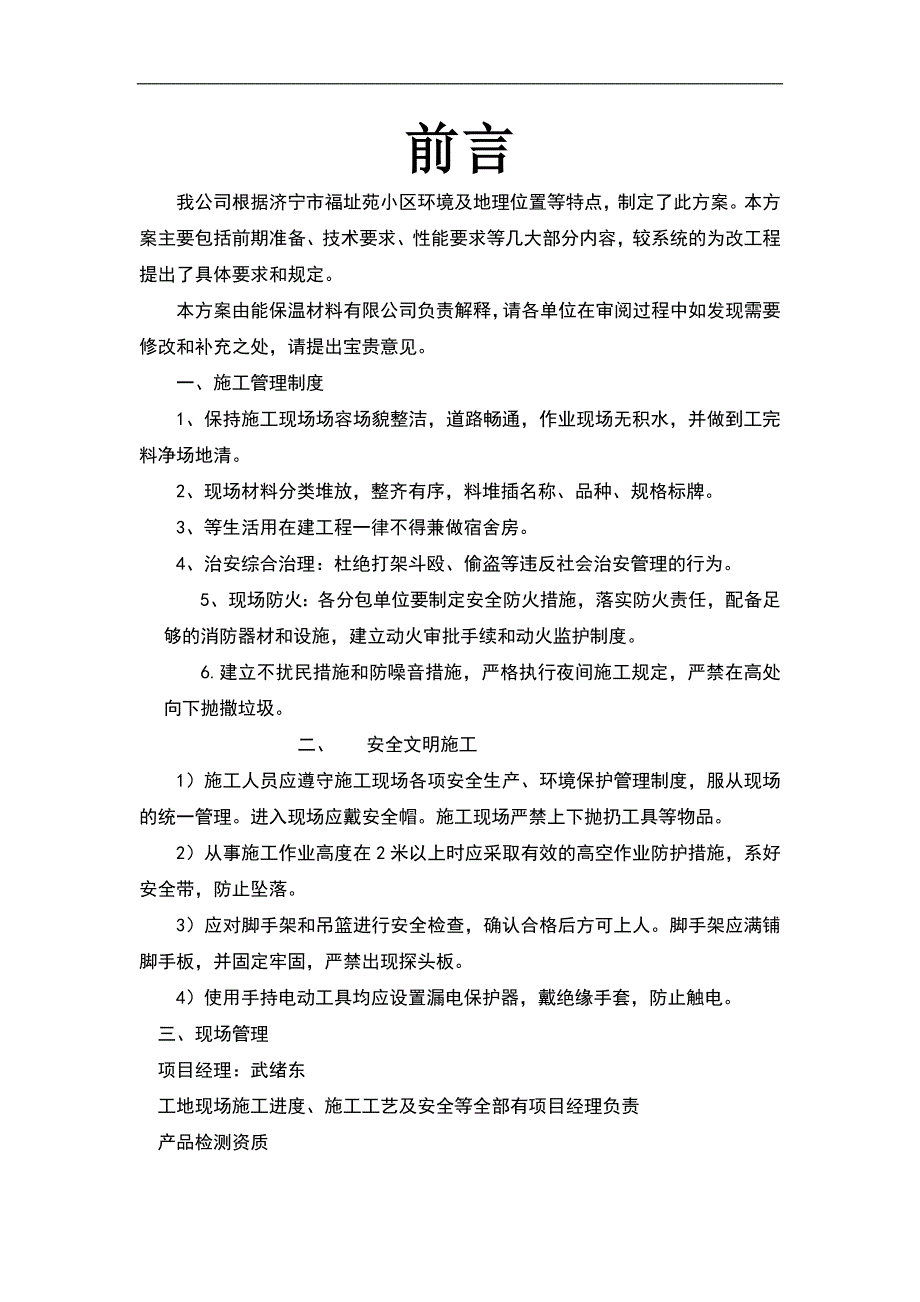

1、酚醛板外墙外保温系统施工方案前言我公司根据济宁市福址苑小区环境及地理位置等特点,制定了此方案。本方案主要包括前期准备、技术要求、性能要求等几大部分内容,较系统的为改工程提出了具体要求和规定。本方案由能保温材料有限公司负责解释,请各单位在审阅过程中如发现需要修改和补充之处,请提出宝贵意见。一、施工管理制度1、保持施工现场场容场貌整洁,道路畅通,作业现场无积水,并做到工完料净场地清。2、现场材料分类堆放,整齐有序,料堆插名称、品种、规格标牌。 3、等生活用在建工程一律不得兼做宿舍房。 4、治安综合治理:杜绝打架斗殴、偷盗等违反社会治安管理的行为。 5、现场防火:各分包单位要制定安全防火措施,落实防
2、火责任,配备足够的消防器材和设施,建立动火审批手续和动火监护制度。 6.建立不扰民措施和防噪音措施,严格执行夜间施工规定,严禁在高处向下抛撒垃圾。二、 安全文明施工1)施工人员应遵守施工现场各项安全生产、环境保护管理制度,服从现场的统一管理。进入现场应戴安全帽。施工现场严禁上下抛扔工具等物品。2)从事施工作业高度在2米以上时应采取有效的高空作业防护措施,系好安全带,防止坠落。3)应对脚手架和吊篮进行安全检查,确认合格后方可上人。脚手架应满铺脚手板,并固定牢固,严禁出现探头板。4)使用手持电动工具均应设置漏电保护器,戴绝缘手套,防止触电。三、现场管理项目经理:武绪东工地现场施工进度、施工工艺及安

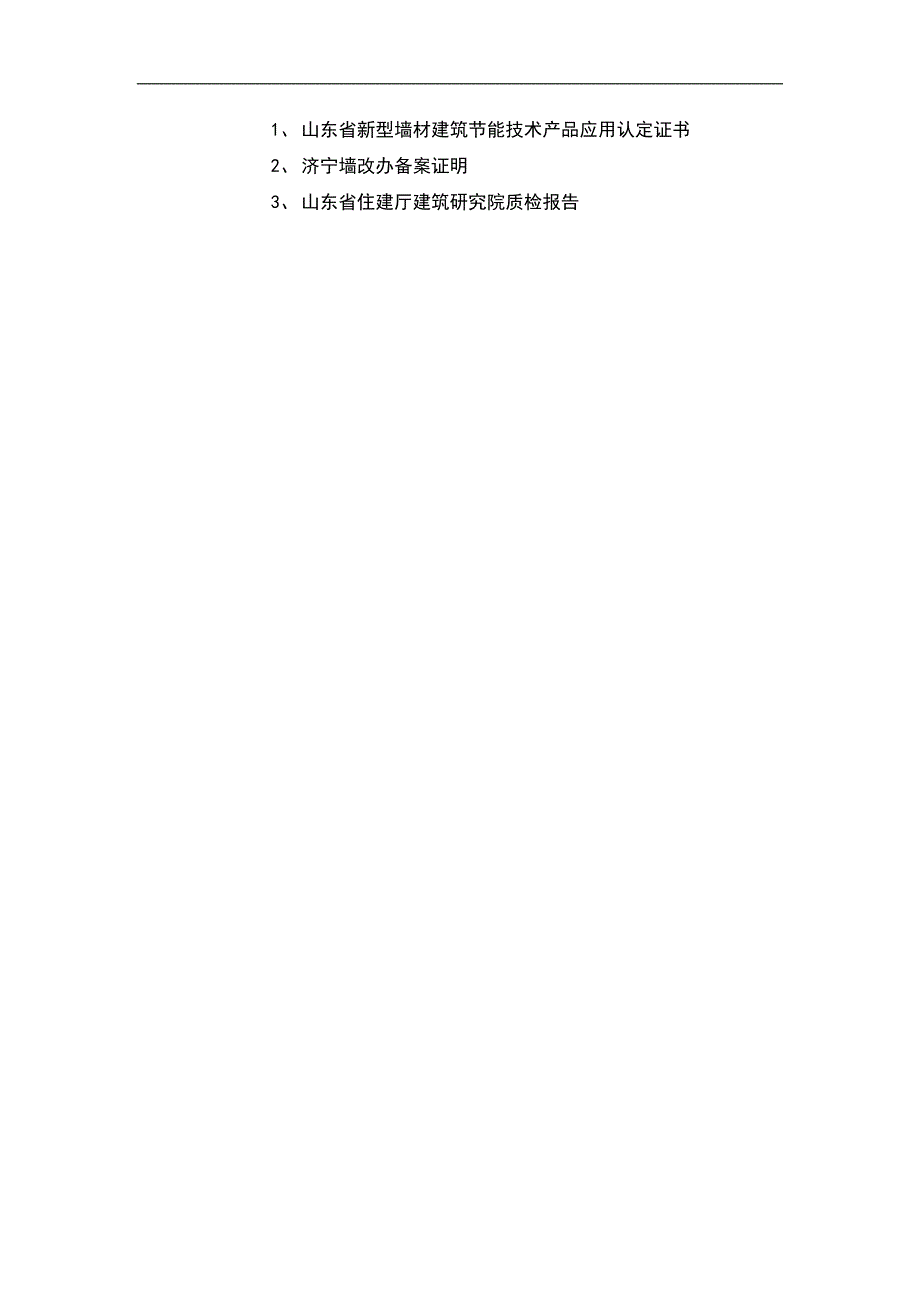

3、全等全部有项目经理负责产品检测资质1、 山东省新型墙材建筑节能技术产品应用认定证书2、 济宁墙改办备案证明3、 山东省住建厅建筑研究院质检报告 一、 工程概况 1、基本概况 工程名称:济宁市福址苑小区住宅楼设计单位:济宁市建筑设计有限公司土建施工单位:山东永胜建设集团有限公司墙外保温施工单位:能保温材料有限公司监理单位:济宁东方外建设监理有限公司工程地点:济宁市高新技术产业开发区菱花南路PF外墙外保温酚醛板施工工艺(一) 施工准备1 基层墙体基层墙体应符合建筑装饰装修工程质量验收规范GB50210的标准,墙面的疏松、粉尘、污垢和脱膜剂清理干净,墙面平整度超差部分应剔凿或修补,伸出墙面的(设备、
4、管道)连接件已安装完毕。外保温施工的墙体基面的尺寸偏差应符合表1的规定。表1墙体基面的允许尺寸偏差项目允许偏差,mm检验方法砌体工程墙面垂直度每层52m托线板检查全高10m10经纬仪或吊线、钢尺检查10m20表面平整度82m靠尺和塞尺检查混凝土工程墙面垂直度层高5m5经纬仪或吊线、钢尺检查5m10全高H/1000且30经纬仪、钢尺检查表面平整度82m靠尺和塞尺检查在轻质墙体上施工或对既有建筑进行外保温改造时,需对外保温墙体表面进行检查,通过计算验证,确认其与所用酚醛板胶粘剂达到应有的粘结强度。即F=BS0.10N/mm2式中,F-应有的粘结强度(N/mm2)B-基层墙体与所用酚醛板胶粘剂的实测
5、粘结强度S-粘结面积率基层墙体为混凝土墙、混凝土多孔砖(砌块),以及其有脱膜剂影响时,其外侧应有水泥砂浆找平层。基层墙体为加气混凝土砌块或板材时,其外侧应涂刷专用界面剂。2 门窗口门窗洞口经过验收,洞口尺寸位置达到设计和质量要求;门窗框或附框安装完毕。3 气候条件操作环境和基底温度不低于5,风力不大于5级,雨天不能施工。夏季施工,施工面应避免阳光直射,必要时可在脚手架上搭设防晒布,遮挡墙面。如施工中突遇降雨,应采取有效措施,防止雨水冲刷墙面。4 施工机具外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、专用抹子、阴阳角抿子、托线板、2m靠
6、尺、墨斗等。施工流程图施工准备验收基墙面处理拉基准线抹面层抹面砂浆外饰面作业(“缝”处理)放线酚醛板背面涂界面剂配胶粘剂粘贴翻包玻纤网格布粘贴酚醛板安装锚固件酚醛板正面涂界面剂面剂配抹面砂浆抹底层抹面砂浆铺设网格布材料准备图1涂料饰面施工流程图(二) 施工方法1 放线根据建筑立面设计和外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰线条、装饰缝线等。2 拉基准线在建筑外墙大角(阳角、阴角)及其他必要处挂垂直基准钢线,每个楼层适当位置挂水平线,以控制酚醛板的垂直度和平整度。3 酚醛板背面涂界面剂系统要求在酚醛板面上涂刷专用界面剂,界面剂的主要作用是改善酚醛板与胶粘剂的粘结性能,提
7、高两者之间的粘结强度。施工现场上可按照4050g/m2的用量将界面剂倒入容器中,按推荐比例即界面剂:水1:2(重量比)稀释。应事先准备相应容积的桶,经过实验室预先称量,确定水在桶内的刻度,在工地上直接装入相应体积的水后,倒入对应体积包装的界面剂。用木棍或其它的搅拌装置进行搅拌后待用。采用油漆刷或滚筒在酚醛板上涂刷,(先涂刷一面,另一面需要将板粘贴到墙上后涂刷)。应涂刷均匀无遗漏,由于界面剂不易与板均匀接触,建议在23min后在涂层较薄的地方进行补涂。等待34h,观察界面剂是否已从白色变成透明,变透明后即可进入下道工序。如界面剂涂刷不均匀,应在界面剂变透明后再次涂刷一遍,并等待到再次透明为止。涂
8、刷之后应将酚醛板平放凉干,应避免灰尘雨水等污染物,禁止阳光下曝晒。根据现场气温湿度等条件,酚醛板涂刷界面剂后34h即可开始在其上涂刷胶粘剂。如发现界面剂表面无明显粘手现象,应重新进行界面剂处理。4 配制酚醛板胶粘剂施工现场配制胶粘剂宜采用大型砂浆搅拌机搅拌,每次搅拌数量为砂浆搅拌机额定容量的1/43/4之间,根据实际的使用时间合理确定,一般天气较热时,建议胶粘剂的搅拌数量少一些,及时使用,随用随搅拌。每次搅拌时先在搅拌机中加水,然后倒入胶粘剂干粉,水粉的重量比为22:78,搅拌34分钟。胶粘剂浆体搅拌完毕后在搅拌机中静止熟化5分钟,再次搅拌15秒后可以使用。如果使用一段时间后发现胶粘剂浆体变干
9、,无法施工,则应将该批料丢弃,严禁再次添加水搅拌后使用。整个胶粘剂搅拌过程除胶粘剂干粉以及水以外,严禁添加任何其它物质。一次配制量应少于可操作时间内的用量。拌好的料注意防晒避风,超过可操作时间后不准使用。5 粘贴网格布凡粘贴的酚醛板侧边外露处(如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处、穿墙管道预留空四周等),都应做网格布翻包处理。翻包网格布翻过来后要及时粘到酚醛板上。建议翻包部分宽度为100mm,即网格布裁剪宽度为200mm加酚醛板厚,先在翻包部位抹宽度100mm的粘结剂,厚约2毫米,然后压入100mm宽度的网格布,余下的甩出备用。6 粘贴酚醛板排板按水平顺序进行,上下应错缝粘贴,阴阳
10、角处做错茬处理;酚醛板的拼缝不得留在门窗口的四角处。酚醛板的粘结方式为点框法,粘结面积率不小于50%;还要注意胶粘剂布置与锚固件布置的配合。不得在酚醛板侧面涂抹胶粘剂。胶粘剂厚度为1013mm。粘板时应轻柔、均匀地挤压酚醛板,随时用2m靠尺和托线板检查平整度和垂直度。注意清除板边溢出的胶粘剂。板缝宽应2mm,缝高差应1.5mm,超过1.5mm应用砂纸或打磨机具打磨平整,打磨后清除表面漂浮颗粒和灰尘。局部不规则处粘贴酚醛板可现场裁切,但应注意切口与板面垂直。整块墙面的边角处应用板宽最小尺寸300mm的酚醛板。7 安装锚固件锚固件安装应在酚醛板粘贴24h后进行。锚固件压盘压住酚醛板。锚固件进入基层
11、墙体的有效深度应不小于25mm,基墙上孔洞的直径为10mm。如有特殊要求按设计计算确定。拧入或敲入锚固钉前应当清理孔内碎屑灰尘等,拧入或敲入锚固钉后应当及时用抹面胶浆覆盖钉帽。8 酚醛板正面涂界面剂系统要求在酚醛板正面涂刷界面剂:打磨平整后涂界面剂。操作方法与酚醛板背面涂界面剂相同。9 配制抹面胶浆配制要求和方法与配置胶粘剂相同。要做到计量准确,搅拌均匀。一次配制量应少于可操作时间内的用量。拌好的料注意防晒避风,超过可操作时间后不准使用。10 抹底层抹面胶浆酚醛板安装完毕2-3h 内立即进行。在酚醛板面抹底层抹面胶浆,厚度23mm。门窗口四角和阴阳角部位所用的增强网格布和翻包网格布等随即压入胶
12、浆中。对穿套管孔处应进行保护处理后再抹底层抹面胶浆。11 铺设网格布在抹面胶浆可操作时间内,将网格布绷紧后贴于底层抹面胶浆上,用抹子由中间向四周把网格布压入抹面胶浆中,要平整压实,严禁网格布褶皱。铺贴遇有搭接时,搭接长度不得少于80mm。12 抹面层抹面胶浆在底层抹面胶浆凝结后抹面层抹面胶浆,厚度12mm,以覆盖网格布、微见网格布轮廓为宜。抹面胶浆切忌不停揉搓,以免形成空鼓。抹面胶浆总厚度34mm(含底层抹面胶浆)。抹面胶浆施工应在酚醛板安装完毕后的15日之内进行。在酚醛板安装后不能及时进行抹灰施工时,应制定相应的界面处理措施。13 “缝”的处理伸缩缝、结构沉降、抗震缝统称为变形缝。其做法应符
13、合以下规定:1) 抹完抹面胶浆面层24h后,清除变形缝内的杂物,在变形缝处填 塞发泡乙烯圆棒,其直径为变形缝宽的1.3倍。2) 在变形缝两边表面上粘贴作保护的不干胶带,并分二次勾填嵌缝密封膏,保证密封膏与变形缝两边可靠粘贴。14 加强层做法建筑物室外地面以上2.4m范围内以及对抗冲击有特殊要求的墙面,应采用加强型做法:在抹面胶浆后加铺一层网格布,并加抹一道抹面胶浆,抹面胶浆总厚度控制在67mm。15 装饰线条做法装饰线条应根据建筑设计立面效果处理成凸型或凹型。凸型称为装饰线,用酚醛板做装饰线条,此处网格布与抹面胶浆不断开。粘贴酚醛板时,先弹线标明装饰线条位置,将加工好的酚醛板线条粘于相应位置。
14、线条突出墙面超过100mm或超过20m以上时,需加设机械固定件。线条表面按外保温抹灰做法处理。凹型称为装饰缝,用专用工具在酚醛板上刨出凹槽,网格布搭接再抹抹面胶浆。16 柔性腻子施工施工前应首先检查抹面胶浆是否有抹子刻痕、网格布是否完全埋入,然后修补抹面胶浆的缺陷或凹凸不平处。将柔性腻子分两遍批于已干固的抹面胶浆层上,第二遍需待第一遍表干后进行。施工总厚度不宜小于1.2mm。17 外饰面作业待抹面胶浆基面达到饰面施工要求时可进行外饰面作业。具体施工方法按相关饰面施工和饰面材料供应商的要求进行。18 勒脚、女儿墙、檐沟、阳台、空调机搁板节点酚醛板外墙外保温系统在勒脚、女儿墙、檐沟、阳台、空调机搁
15、板处在酚醛板外进行网格布包覆处理。(三) 质量验收一般规定1 外墙外保温工程应按现行国家标准建筑节能工程施工质量验收统一标准GB50411-2007规定进行施工质量验收。2 外墙外保温施工应在基层处理、酚醛板粘贴、锚固件固定、玻纤网格布铺设和墙体热桥部位处理完后进行隐蔽工程检收,外饰面完成后进行验收。3 各项目检查数量应符合以下要求:以每5001000划分为一个检验批,不足500也应划分为一个检验批;每个检验批每100应至少抽查一处,每处不得小于10每个检验批至少检查5处。4 饰面层工程施工质量应符合建筑装饰装修工程质量验收规范GB50210的有关规定。主控项目5 酚醛板与墙面应粘结牢固,无松动和虚粘现象。粘结面积不应小于板面积的50%。检验方法:观察;按JG149-2003的方法实测干燥条件下酚醛板与基层墙体的拉伸粘结强度;
