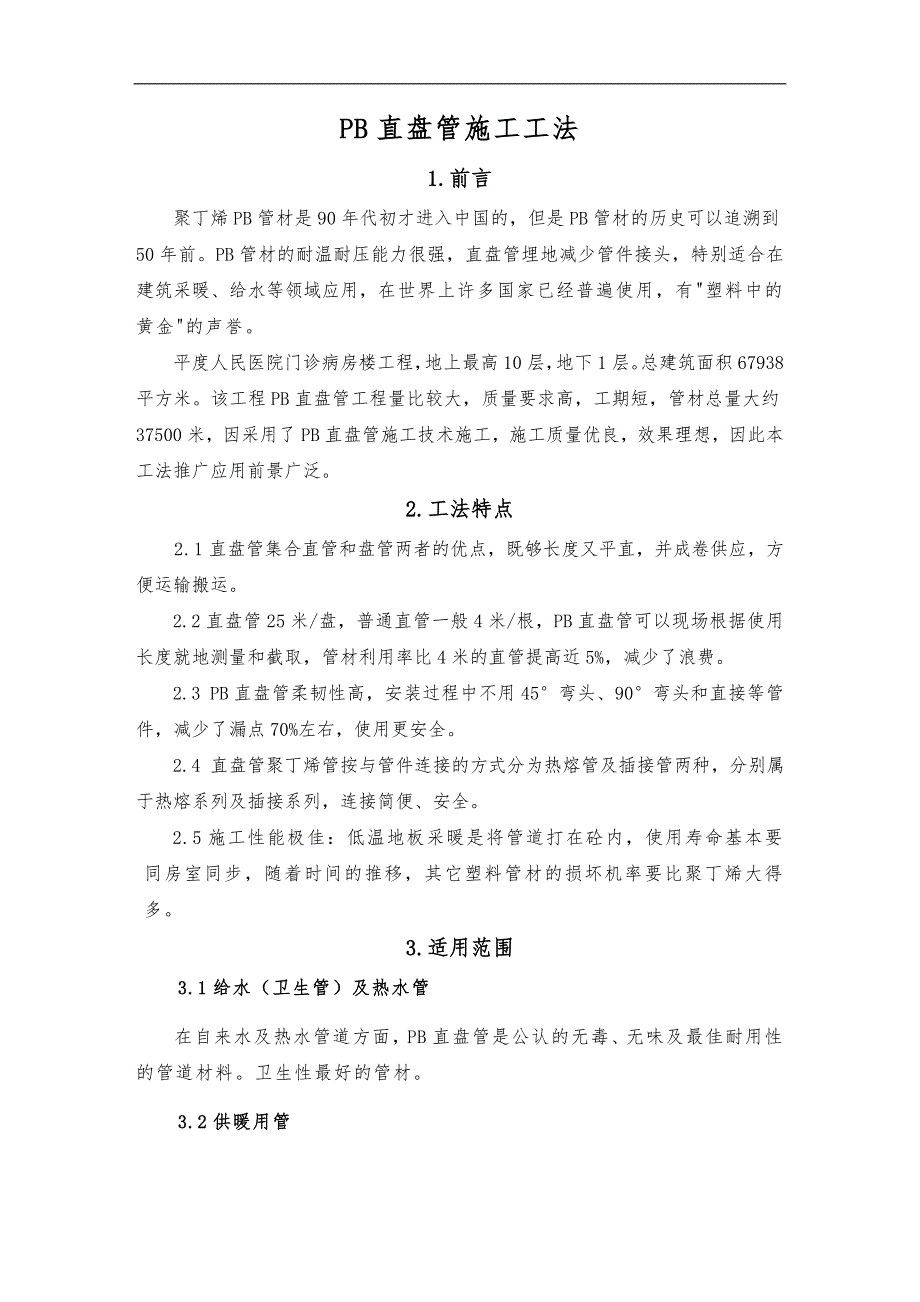

PB直盘管施工工法.doc_第1页
第1页 / 共17页

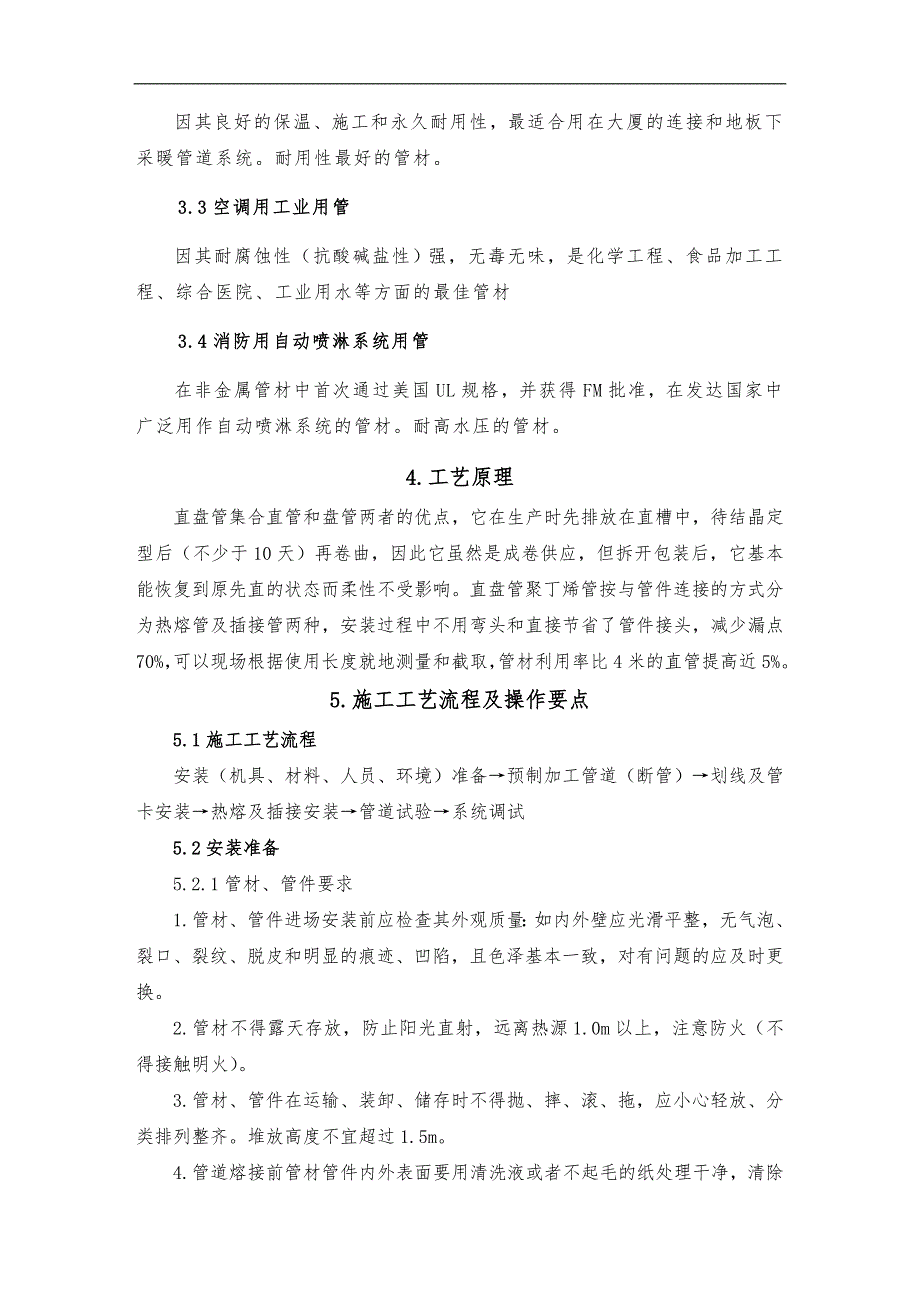

PB直盘管施工工法.doc_第2页
第2页 / 共17页

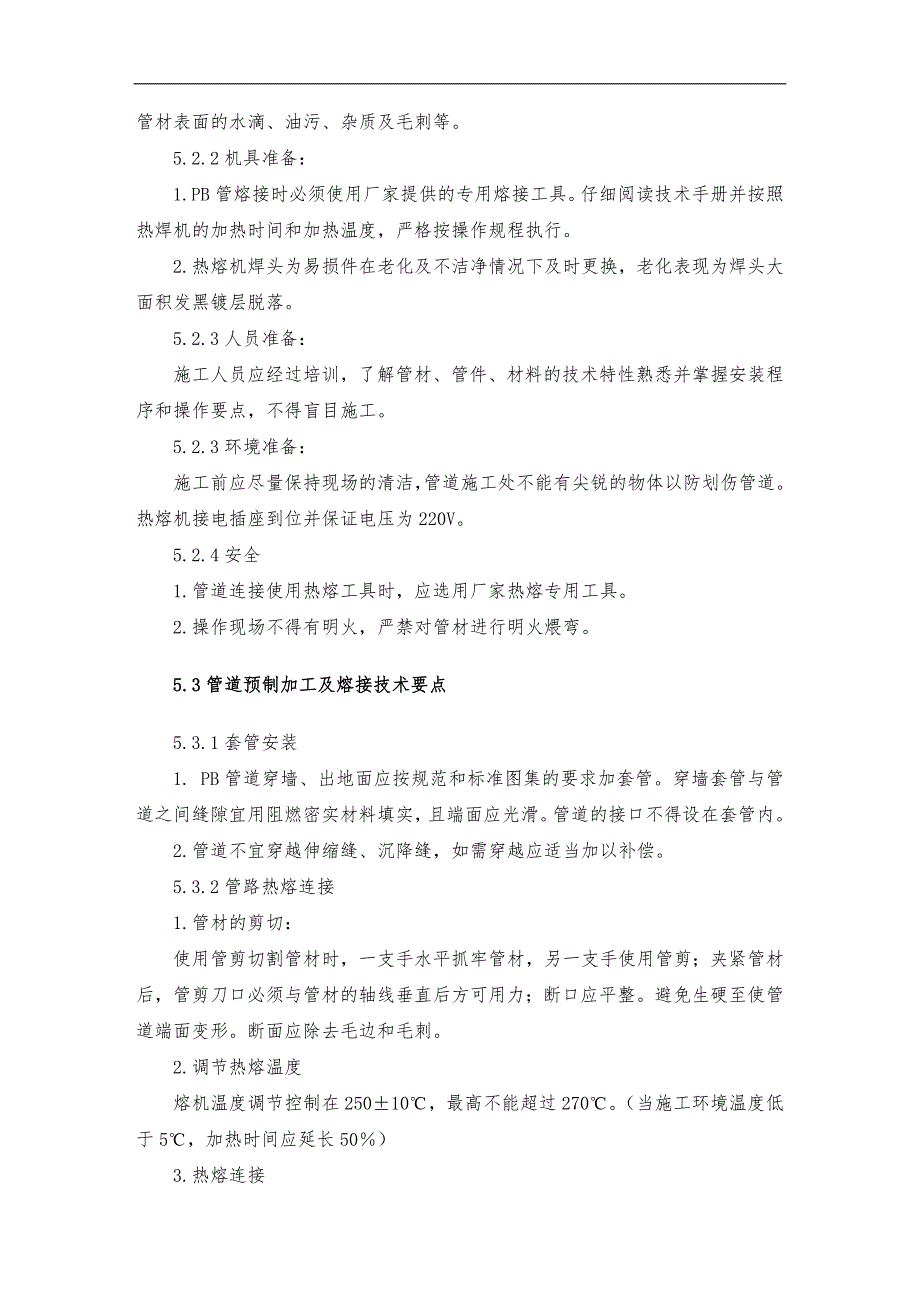

PB直盘管施工工法.doc_第3页
第3页 / 共17页
PB直盘管施工工法.doc_第4页
第4页 / 共17页
PB直盘管施工工法.doc_第5页
第5页 / 共17页
PB直盘管施工工法.doc_第6页
第6页 / 共17页
PB直盘管施工工法.doc_第7页
第7页 / 共17页
PB直盘管施工工法.doc_第8页
第8页 / 共17页
PB直盘管施工工法.doc_第9页
第9页 / 共17页
PB直盘管施工工法.doc_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《PB直盘管施工工法.doc》由会员分享,可在线阅读,更多相关《PB直盘管施工工法.doc(17页珍藏版)》请在第壹文秘上搜索。

1、PB直盘管施工工法1.前言聚丁烯PB管材是90年代初才进入中国的,但是PB管材的历史可以追溯到50年前。PB管材的耐温耐压能力很强,直盘管埋地减少管件接头,特别适合在建筑采暖、给水等领域应用,在世界上许多国家已经普遍使用,有塑料中的黄金的声誉。平度人民医院门诊病房楼工程,地上最高10层,地下1层。总建筑面积67938平方米。该工程PB直盘管工程量比较大,质量要求高,工期短,管材总量大约37500米,因采用了PB直盘管施工技术施工,施工质量优良,效果理想,因此本工法推广应用前景广泛。2.工法特点2.1直盘管集合直管和盘管两者的优点,既够长度又平直,并成卷供应,方便运输搬运。2.2直盘管25米/盘

2、,普通直管一般4米/根,PB直盘管可以现场根据使用长度就地测量和截取,管材利用率比4米的直管提高近5%,减少了浪费。2.3 PB直盘管柔韧性高,安装过程中不用45弯头、90弯头和直接等管件,减少了漏点70%左右,使用更安全。2.4 直盘管聚丁烯管按与管件连接的方式分为热熔管及插接管两种,分别属于热熔系列及插接系列,连接简便、安全。2.5施工性能极佳:低温地板采暖是将管道打在砼内,使用寿命基本要同房室同步,随着时间的推移,其它塑料管材的损坏机率要比聚丁烯大得多。3.适用范围 3.1给水(卫生管)及热水管在自来水及热水管道方面,PB直盘管是公认的无毒、无味及最佳耐用性的管道材料。卫生性最好的管材。

3、 3.2供暖用管因其良好的保温、施工和永久耐用性,最适合用在大厦的连接和地板下采暖管道系统。耐用性最好的管材。 3.3空调用工业用管因其耐腐蚀性(抗酸碱盐性)强,无毒无味,是化学工程、食品加工工程、综合医院、工业用水等方面的最佳管材 3.4消防用自动喷淋系统用管在非金属管材中首次通过美国UL规格,并获得FM批准,在发达国家中广泛用作自动喷淋系统的管材。耐高水压的管材。4.工艺原理直盘管集合直管和盘管两者的优点,它在生产时先排放在直槽中,待结晶定型后(不少于10天)再卷曲,因此它虽然是成卷供应,但拆开包装后,它基本能恢复到原先直的状态而柔性不受影响。直盘管聚丁烯管按与管件连接的方式分为热熔管及插

4、接管两种,安装过程中不用弯头和直接节省了管件接头,减少漏点70%,可以现场根据使用长度就地测量和截取,管材利用率比4米的直管提高近5%。5.施工工艺流程及操作要点5.1施工工艺流程安装(机具、材料、人员、环境)准备预制加工管道(断管)划线及管卡安装热熔及插接安装管道试验系统调试5.2安装准备5.2.1管材、管件要求1.管材、管件进场安装前应检查其外观质量:如内外壁应光滑平整,无气泡、裂口、裂纹、脱皮和明显的痕迹、凹陷,且色泽基本一致,对有问题的应及时更换。2.管材不得露天存放,防止阳光直射,远离热源1.0m以上,注意防火(不得接触明火)。3.管材、管件在运输、装卸、储存时不得抛、摔、滚、拖,应

5、小心轻放、分类排列整齐。堆放高度不宜超过1.5m。 4.管道熔接前管材管件内外表面要用清洗液或者不起毛的纸处理干净,清除管材表面的水滴、油污、杂质及毛刺等。5.2.2机具准备:1.PB管熔接时必须使用厂家提供的专用熔接工具。仔细阅读技术手册并按照热焊机的加热时间和加热温度,严格按操作规程执行。2.热熔机焊头为易损件在老化及不洁净情况下及时更换,老化表现为焊头大面积发黑镀层脱落。5.2.3人员准备:施工人员应经过培训,了解管材、管件、材料的技术特性熟悉并掌握安装程序和操作要点,不得盲目施工。5.2.3环境准备:施工前应尽量保持现场的清洁,管道施工处不能有尖锐的物体以防划伤管道。热熔机接电插座到位

6、并保证电压为220V。5.2.4安全1.管道连接使用热熔工具时,应选用厂家热熔专用工具。2.操作现场不得有明火,严禁对管材进行明火煨弯。5.3管道预制加工及熔接技术要点5.3.1套管安装1. PB管道穿墙、出地面应按规范和标准图集的要求加套管。穿墙套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。管道的接口不得设在套管内。2.管道不宜穿越伸缩缝、沉降缝,如需穿越应适当加以补偿。5.3.2管路热熔连接1.管材的剪切:使用管剪切割管材时,一支手水平抓牢管材,另一支手使用管剪;夹紧管材后,管剪刀口必须与管材的轴线垂直后方可用力;断口应平整。避免生硬至使管道端面变形。断面应除去毛边和毛刺。2.调节

7、热熔温度熔机温度调节控制在25010,最高不能超过270。(当施工环境温度低于5,加热时间应延长50)3.热熔连接1)可两人分工一人扶稳热熔机,一人熔接管道。2)将热熔机固定平稳,按照规定的热熔深度进行热熔(热熔深度等数据见表5-1),热熔前最好作加热深度的标记。3)连接时应无旋转水平的地把管材端部插入到焊头内。同时,无旋转的把管件水平的推到焊头直到规定标志处。4)达到加热时间后(热熔时间等数据见表5.3.2)立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地延轴线均匀压入到所规定的深度,使接头处形成均匀凸缘。5)在规定的保持时间内不要松手。表5.3.2 PB管热熔时间等数据表公称外径(

8、dn)承插口加热深度范围(mm)加热时间(S)保持时间(S)冷却时间(S)16135301802015630180251673018032181030240 4.热熔注意事项1)管子与管件间的连接要根据设计要求和施工现场的具体情况,连接时注意管件的方向,准确下料。 2)铺设管路时禁止野蛮施工,不得轴向扭曲或强制校正,致使弯管处截面变形。3)操作不便需拔下电源进行操作时,注意间隔时间以防温度达不到热熔要求。4)热熔时尽量不使管道在受力情况下进行熔接,管材和管件应是同一个厂家,请勿混用。5)管道熔接完成后不能大范围旋转只可做局部调整。6)管材、管件只可一次性熔接,不能重复使用。若熔接不合格需及时更

9、换。7)管道的接合面处应形成均匀的熔瘤,不得出现局部熔瘤或熔瘤凹凸不均甚至一边有空隙现象。熔接不理想时应及时重新连接。5.4直盘管插接的连接步骤5.4.1 切管使用剪管器按所需的长度将管材剪断。任何时候都不能使用锯条。剪管时,应将管材或剪管器边旋转边用力,以防止将管材“压扁”。5.4.2放管口加强衬检查切口,切口应平齐无毛边,将直盘管管口加强衬插入管端口(如图5.4.2)。图5.4.2 直盘管管口加衬5.4.3插管一手握住管件,另一只手平握管子,稍用力将管材垂直的插入管件中(如图5.4.3,当管材插入深度达到相邻的两个V的距离长度或已插到底时即完成了连接。千万不能将管件“敲”进去,或将盖子松脱

10、再将管材插进去。图5.4.3 直盘管插管5.4.4检查连接后,试用力将管向后拉拽一下,以检查管材是否已插到位。不要将帽盖重复拧紧拧松。5.5管路划线及管卡安装5.5.1管道安装前应用墨斗将管路在地面上弹出来,管线应顺直,间距要一致,转弯半径应保证管道不受太大的弯矩。5.5.2宜选用塑料管卡,当使用金属管卡直接固定在管道的外壁时需加胶皮。管卡与管道要接触紧密,位置平整、美观。5.5.3管段直线部分的管卡间距应不大于700mm,一般在至500mm 700mm之间。5.5.4在转弯、三通等管件两侧处应适当增加管卡。大于90的弯曲管段两端和中点均应固定。5.3、管路验收5.3.1管道水压试验为了保证管

11、道热熔连接的质量,热熔管不适宜安装后立刻水压试压。在管道施工完成24小时后,隐蔽之前,须对管道进行水压试验。 1.将试压管段各配水点封堵,缓慢注水,注水过程中同时将管内气体排出。2.管道系统充满水后,进行水密封性检查。3.对系统加压宜采用手动泵,缓慢升压至规定的试验压力后稳压1h,观察接点部位有否渗漏现象。4.管道系统试压后,发现渗漏或压力下降超过规定值时,应检查管路系统,及时进行排除泄漏点,渗漏点排除后再按以上规定重新试压,直到符合要求。5.4、管道隐蔽5.4.1管道应在试压合格后方可进行隐蔽。5.4.2管道在隐蔽时应充压保持不小于0.4MPa。5.4.3 为防止地面龟裂,管道在隐蔽前应采用

12、带塑料波纹套管的管材进行绝热。5.4.4管材回填时不应有坚硬物体,避免划伤管道。5.4.5回填过程中避免砂浆等物体进入管道,并不迫使管道移动。5.4.6回填过程中注意防止手推车、人员踩压管道,铁锹等金属物体对管道有碰伤。5.4.7管道当年不供暖请把管道水排掉以免冻坏管材,用气泵吹掉。5.4.8填充层表面不应有明显裂缝,且裂缝宽度不应大于2mm。当出现类似情况时,应适当采取补救措施。5.5系统调试5.5.1根据供暖面积确定通暖范围,制定通暖人员分工,检查供暖系统中的泄水阀门是否关闭,干、立、支管的阀门是否打开。5.5.2 向系统内注水、高点放风。正常运行后半小时,开始检查全系统,遇有不热处应先查

13、明原因。5.5.3需冲洗检修时,关闭回水阀门泄水,然后分先后开关供回水阀门放水冲洗,冲洗后再按照上述程序通暖运行,直到正常为止。 5.6集中供暖系统的保温为减少热量的损失,对集中供暖系统应进行保温处理,最小的保温层厚度参考下表5.6,该表列出了在20的环境温度下,对75的管道系统进行保护的保温层厚度。表5.6 集中供暖系统最小保温厚度表公称外径0.04(k)0.055(k)0.07(k) 保温层厚度(mm)DN16/AS18202525DN20/AS22252525DN25/AS28252525DN32303030 5.7家用热水系统的保温在20的环境温度下,对60的家用热水管道系统进行保护的

14、最小保温层厚度见下表5.7。表5.7 热水管道系统最小保温厚度表公称外径0.04(k)0.055(k)0.07(k) 保温层厚度(mm)DN16/AS18253030DN20/AS22253030DN25/AS28253030DN323035356.材料与设备6.1热熔直盘管(见表6.1)表6.1 热熔直盘管参数表型 号公称外径 长 度厚 度颜色HFP25/161625m1.70mm灰色HFP25/202025m2.00mm灰色HFP25/252525m2.30mm灰色HFP25/323225m2.90mm灰色6.2插接直盘管(见表6.2)表6.2 插接直盘管参数表型 号公称外径 长 度厚 度颜色PBSC25/1815.9025m1.60mm象牙白PBSC25/2222.2025m2.10mm象牙白PBSC25/2828.0525m2.70mm象牙白6.3直盘管安装设备工具(见表6.3)表6.3 直盘管安装设备表设备名称规格型号单位 数量用途剪管器HD74/RED个4剪管热熔机HF70台4热熔接管拆卸工具HX79个3紧固环拆卸电锤Z1C-MD01
